PIVソフト Flow ExpertⅡ2D2C

PIVソフトFlow ExpertⅡ2D2C
PIV解析を、もっと使いやすく。結果の確認・比較・出力まで効率化

PIVシステムのカタログを見る解析・ソフト導入を相談する
※ソフト単体の導入だけでなく、カメラ・光源・トレーサー粒子を含むPIVシステム一式の構成相談にも対応しています。

2次元2成分PIV解析に対応した、操作性と解析機能を両立するソフトウェアです
Flow ExpertⅡ 2D2Cは、2次元2成分PIV解析に対応したPIVソフトウェアです。
直感的な操作性を維持しながら、速度ベクトル、渦度、発散、乱流エネルギー、レイノルズ応力、パワースペクトル密度など、さまざまな解析項目に対応します。

解析結果のグラフ作成、CSV出力、簡易レポート出力、複数条件のバッチ処理にも対応し、研究室や企業の研究開発部門におけるPIV解析作業を支援します。

ステレオPIV（2次元3成分） Flow ExpertⅡ2D3Cも同時リリース➡ 製品ページ

PIV解析の作業を、もっとスムーズに進めるために

解析・確認・出力まで、使いやすさが作業効率を左右します
PIV解析ソフトを選ぶ際には、解析精度だけでなく、操作のしやすさや結果の整理しやすさも重要です。複数条件の実験データを扱う場合、解析作業、グラフ作成、CSV出力、レポート作成に時間がかかることがあります。

また、既存カメラやPIVシステムで撮影したデータを解析できるか、旧バージョンのデータを活用できるかも、導入前に確認しておきたいポイントです。

・PIV解析ソフトの操作が難しくないか不安

・自分の撮影データを解析できるかわからない

・複数条件の解析処理に時間がかかる

・解析結果をグラフやCSVで出力したい

・レポート作成にかかる手間を減らしたい

・既存カメラや既存PIVシステムと組み合わせたい

・旧Flow Expertから移行できるか確認したい

解析から出力まで、PIVデータを効率よく扱えます

Flow ExpertⅡ 2D2Cでは、PIV画像の読み込みから速度ベクトルの算出、グラフ表示、CSV出力まで、解析作業を一連の流れで進められます。

解析結果を画面上で確認しながら、必要なデータをグラフやCSVとして出力できるため、実験結果の整理や比較にも活用できます。

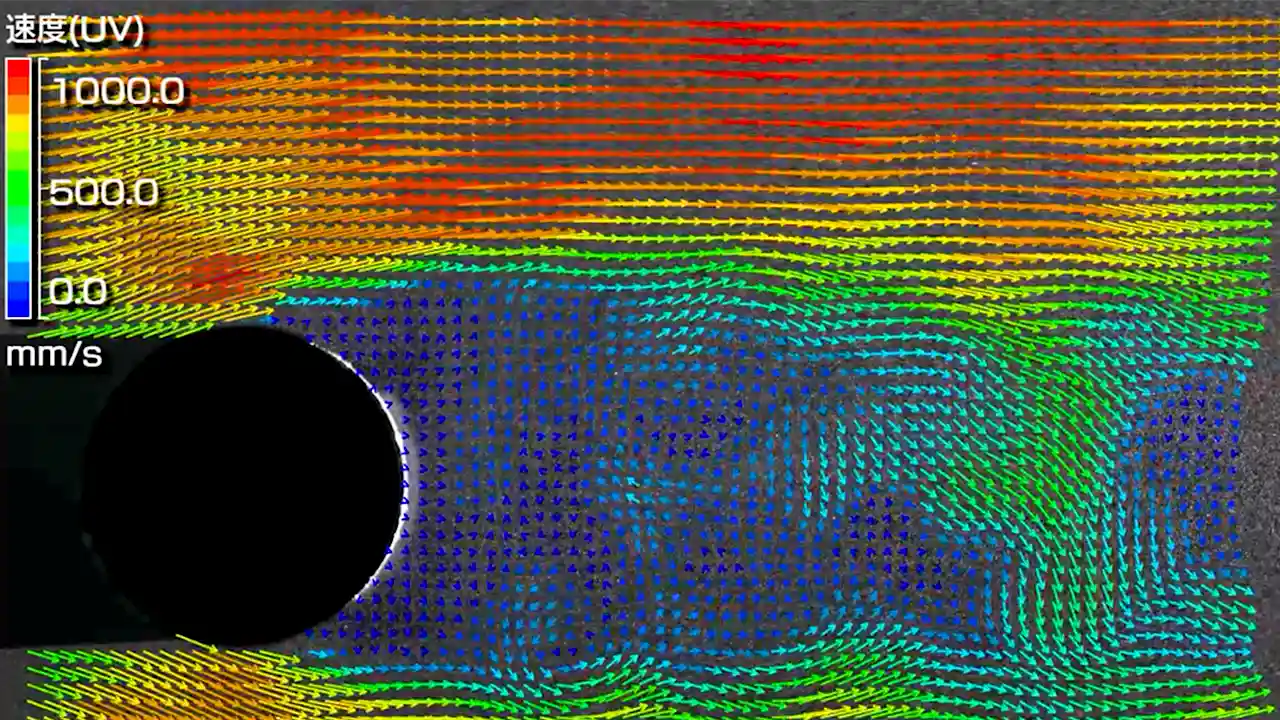

速度ベクトル
PIV画像から瞬時速度ベクトル・平均速度ベクトルを算出できます。流れ場の速度分布を視覚的に確認できます。

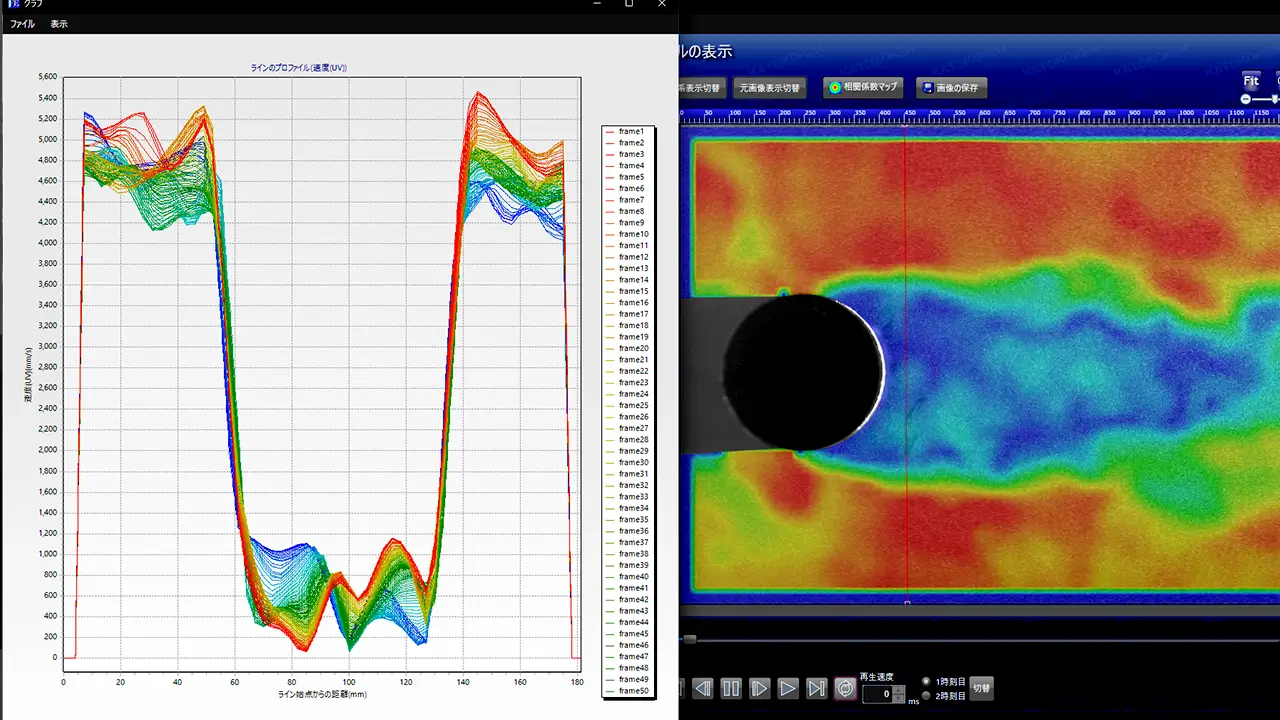

グラフ作成
指定ポイント、ライン、エリアから時系列データのグラフを作成できます。実験条件ごとの変化を確認しやすくなります。

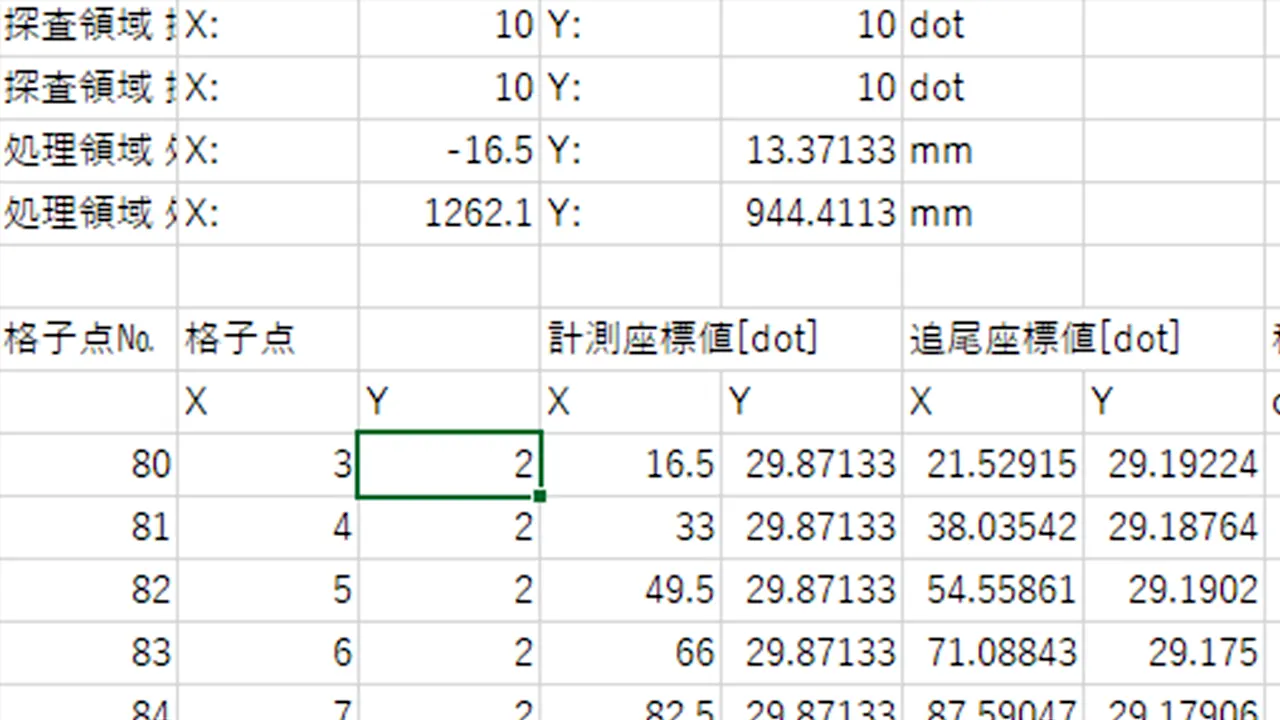

CSV出力
解析項目やキャリブレーションデータをCSV形式で出力できます。外部ソフトでの整理や追加解析にも活用できます。
※出力したCSVデータの見方について解説しています。

自分の撮影データを解析できるか確認したい方へ

Flow ExpertⅡ 2D2Cのソフトウェアデモや、ユーザーの撮影データをもとにした解析可否の確認に対応しています。
既存のカメラやPIVシステムとの組み合わせもご相談いただけます。

解析できるか相談する
PIVシステム資料を見る

複数条件の解析・比較・レポート作成を効率化

新機能により、解析後の整理や比較作業まで支援します
Flow ExpertⅡ 2D2Cでは、複数条件のデータ処理、周波数解析、レポート出力、プロジェクト間比較、CFDデータ比較など、解析後の作業を効率化する機能を搭載しています。

実験条件が多い場合や、解析結果を資料化する必要がある場合にも活用できます。

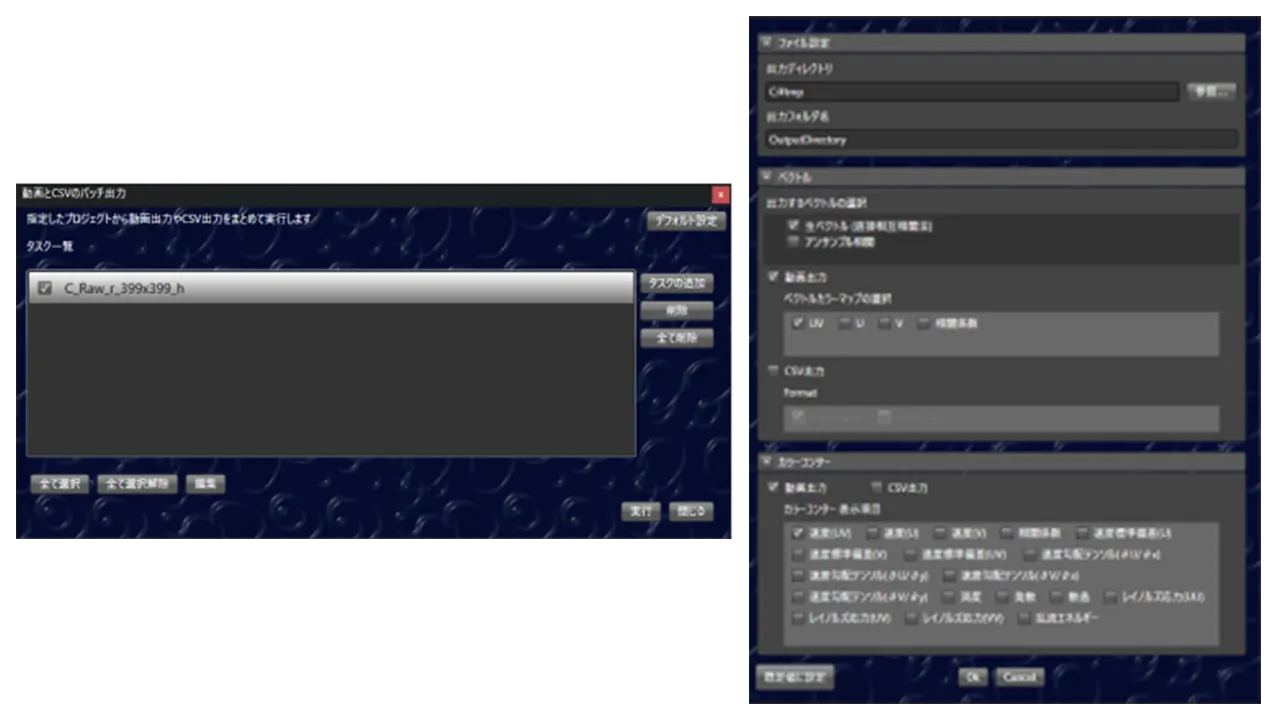

バッチ処理

他の実験条件の動画へ一括で連続処理

基準となるプロジェクトで解析を行っておけば、別プロジェクトに対して同じ処理を一括で行えます。複数条件の実験で大幅な時間短縮になります。

バッチ出力｜動画データと数値データ（CSV）を一括で出力

解析結果の動画と数値データも一括で出力できます。出力したい項目を詳細に選択することが可能です。

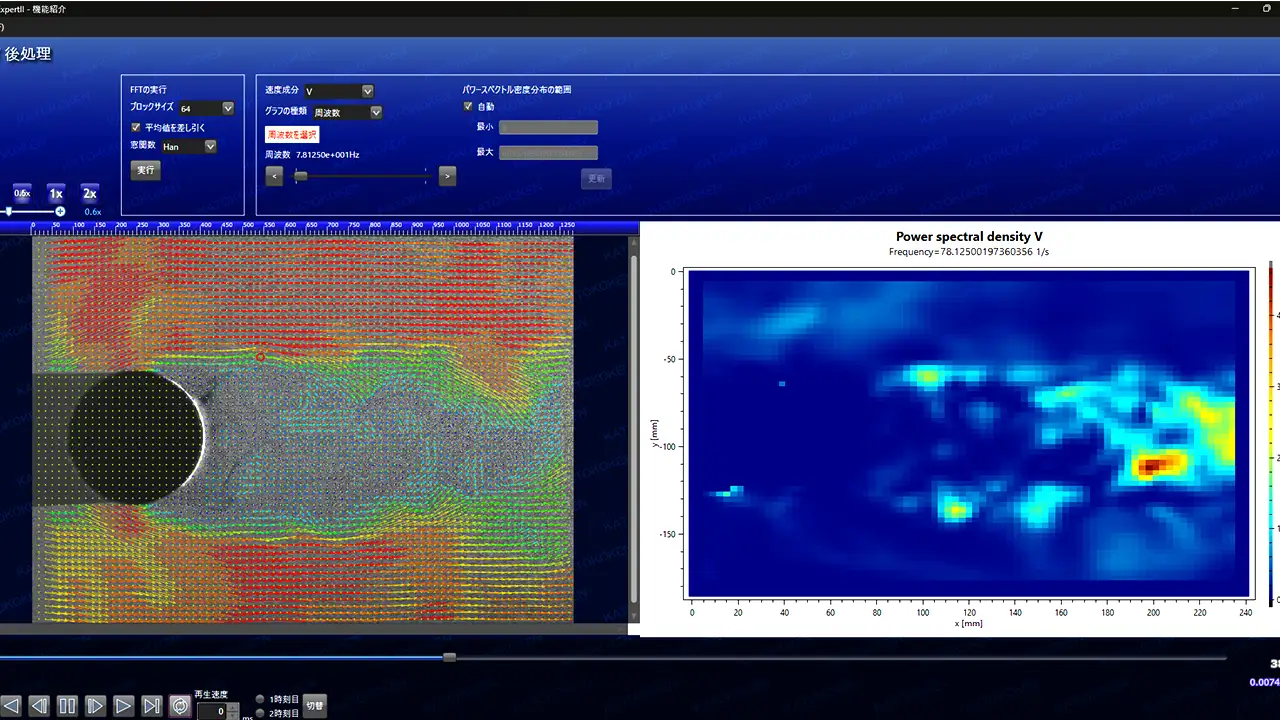

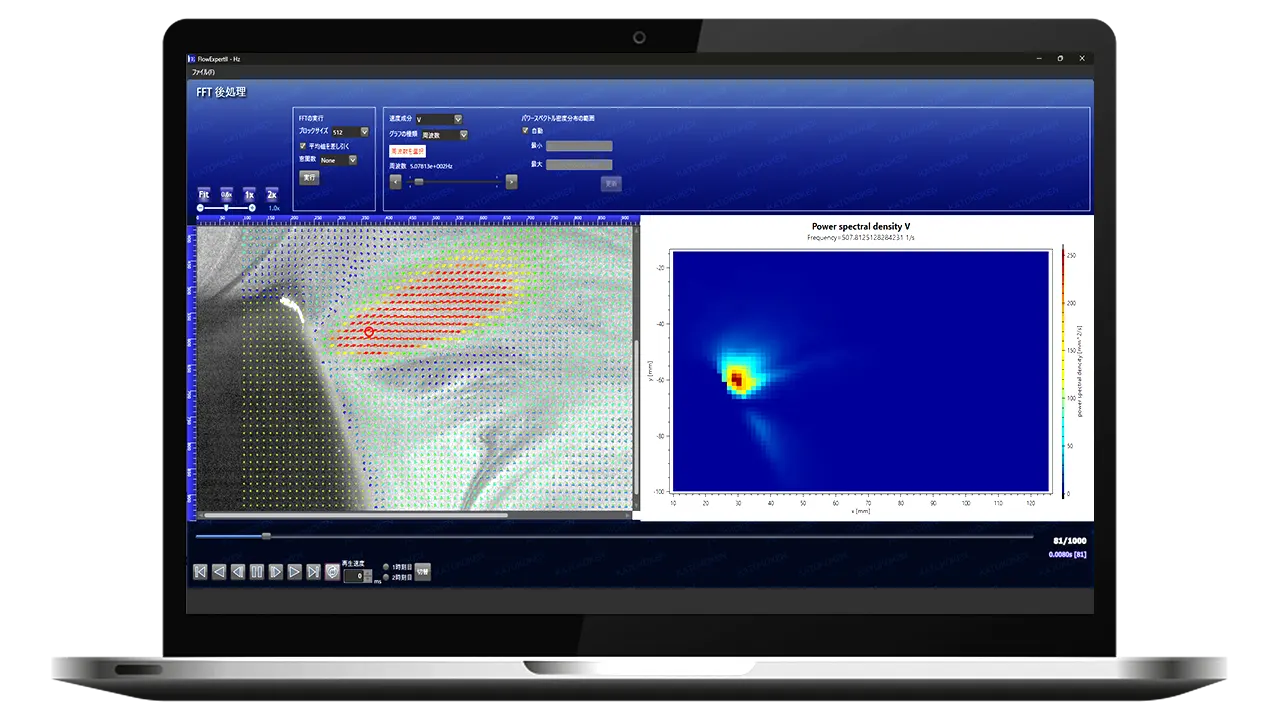

パワースペクトル密度（FFT後処理）

FFT（高速フーリエ変換）でパワースペクトル密度を算出

乱流のエネルギーがどの周波数成分に配分されているかを示すパワースペクトル密度を算出できます。

グラフ種類「格子点」では、解析画像内のベクトルを指定することで、周波数成分の値を確認できます。また、グラフ種類「周波数」では、表示されている周波数を変化させてパワースペクトル密度を確認できます。

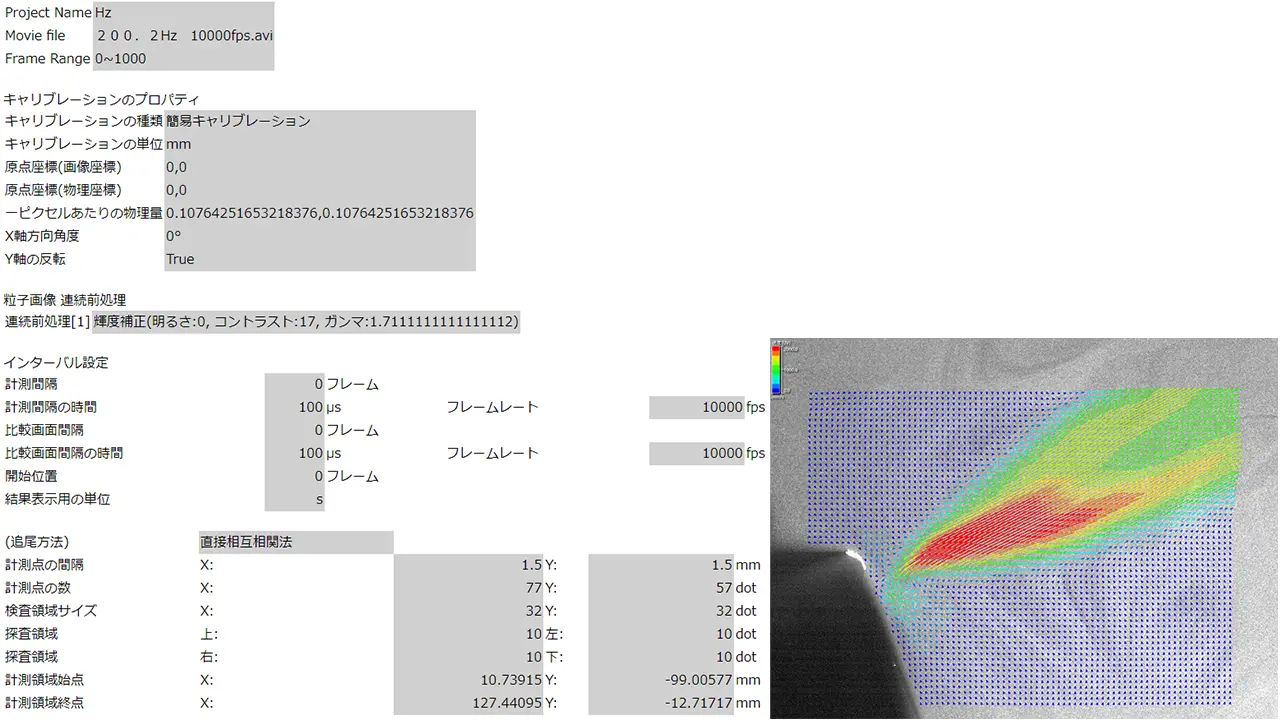

簡易レポート出力

エクセル等で編集可能なレポートを出力できます。キャリブレーションデータや計測時のパラメータを、出力した画像と合わせて確認できます。

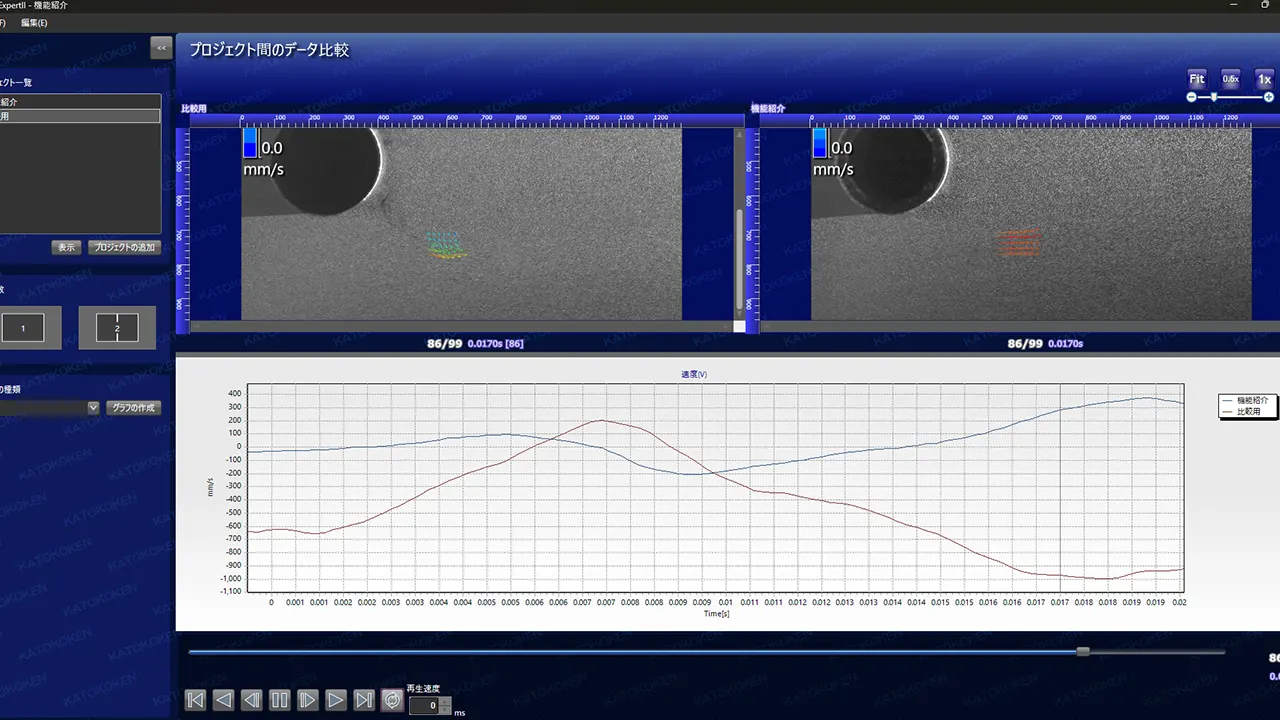

プロジェクト間データ比較

実験条件ごとに作成したプロジェクトを複数インポートして、ベクトルを選択すると自動で流速の変化を比較できます。時間のオフセットも設定可能です。

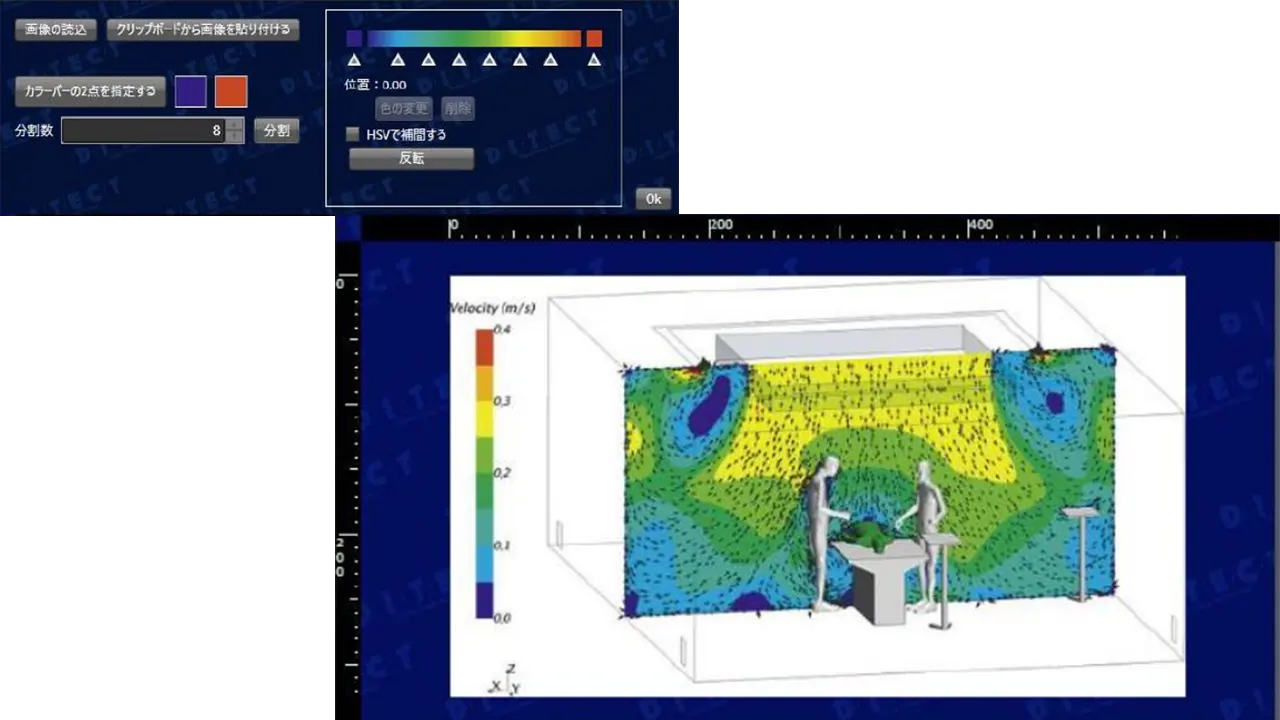

CFDデータ比較

CFDデータを取り込んで、カラーコンターを同じ色に変換して比較することができます。カラーバーの2点を指定するだけで、同じ色のカラーバーを作成できます。

流れの状態を多角的に評価できる解析項目

速度・渦・乱れ・周波数成分など、幅広い物理量を確認できます
Flow ExpertⅡ 2D2Cでは、速度ベクトルだけでなく、渦度、発散、速度勾配テンソル、流線、散逸、乱流エネルギー、レイノルズ応力、パワースペクトル密度など、流れの状態を多角的に評価する解析項目に対応しています。

研究目的や評価したい現象に合わせて、必要な解析結果を確認できます。

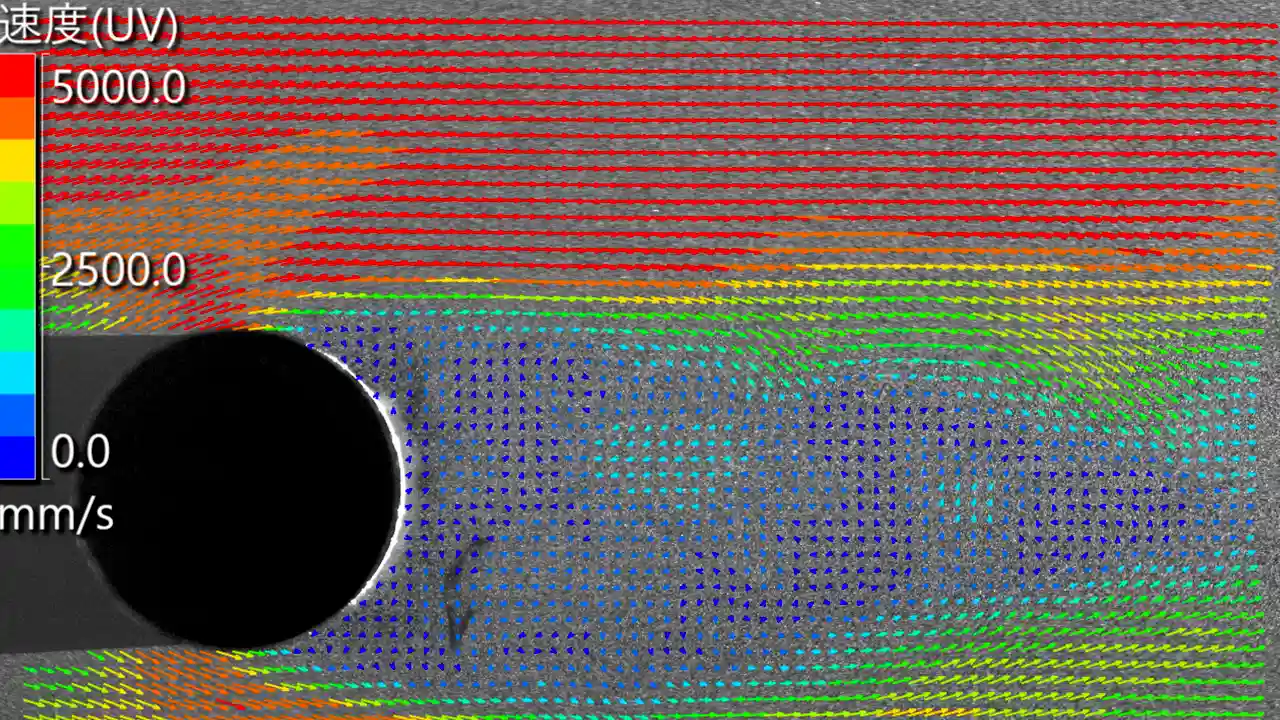

速度ベクトル（U, V, UV）
瞬時速度ベクトル・平均速度ベクトルを算出できます。

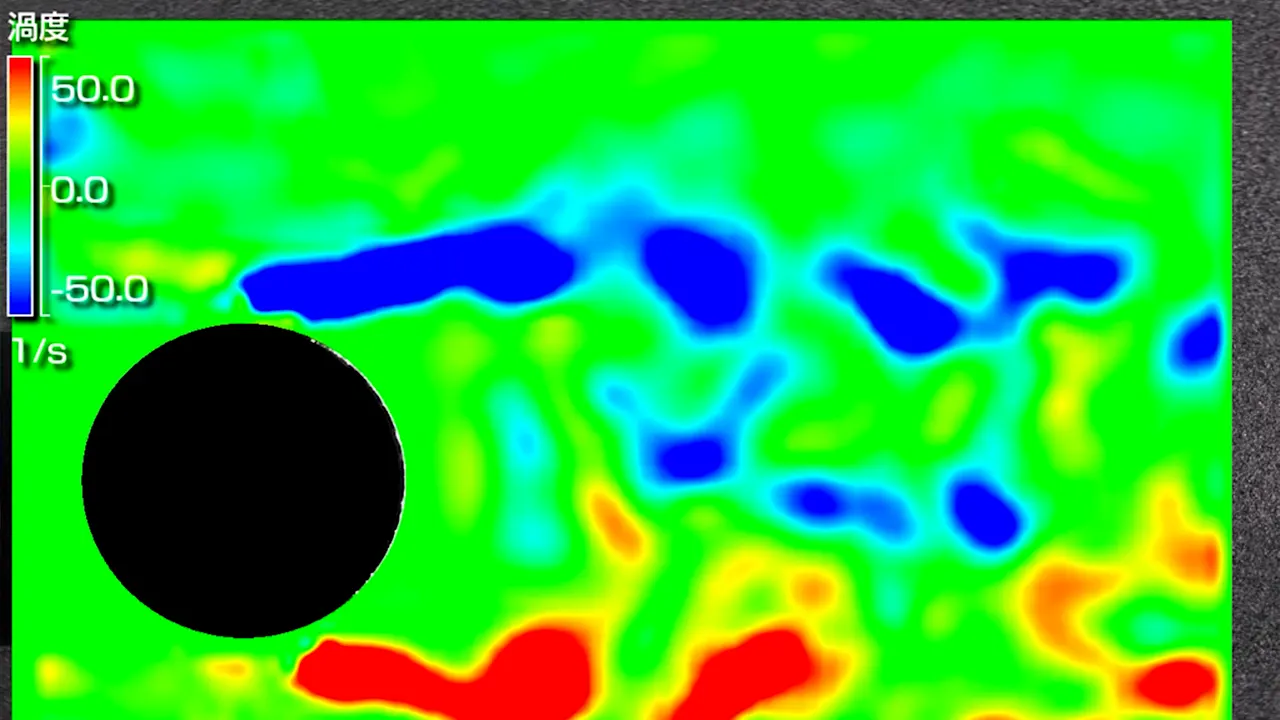

渦度
流れの回転を表す物理量で、回転運動の強さを評価します。

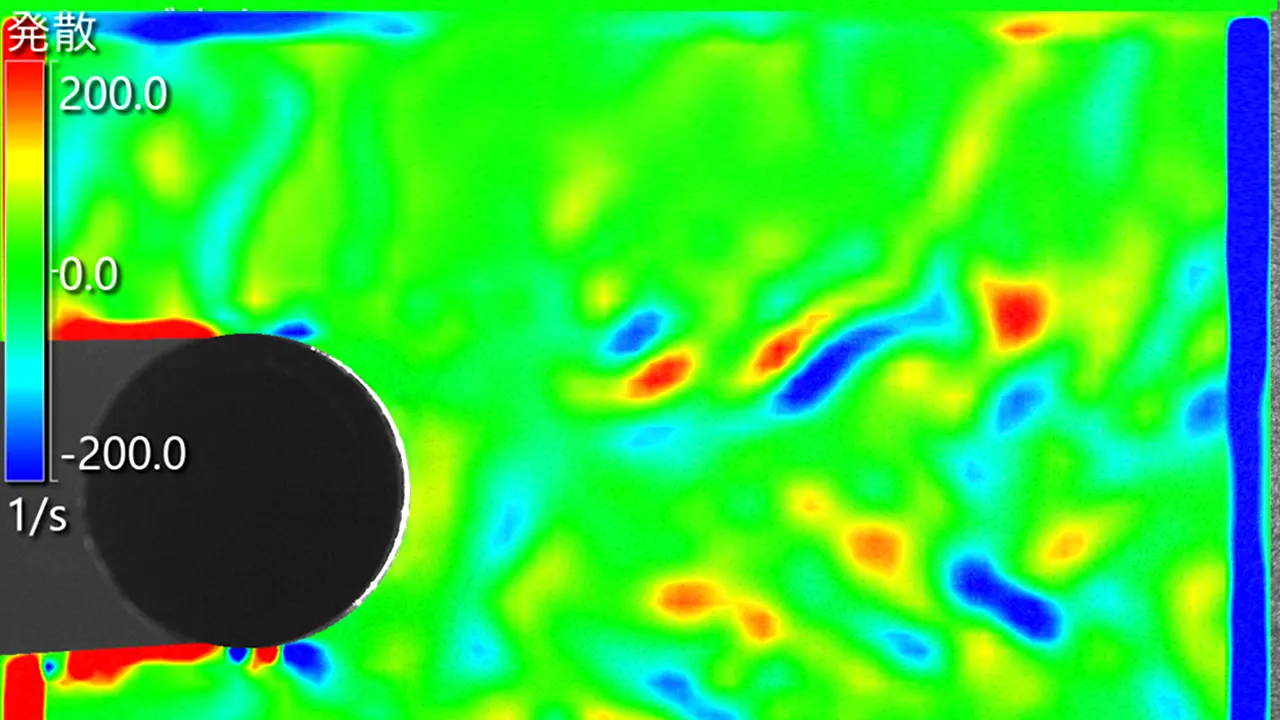

発散（新機能）
微小な体積から流体がどの程度湧き出しているかを表す量です。

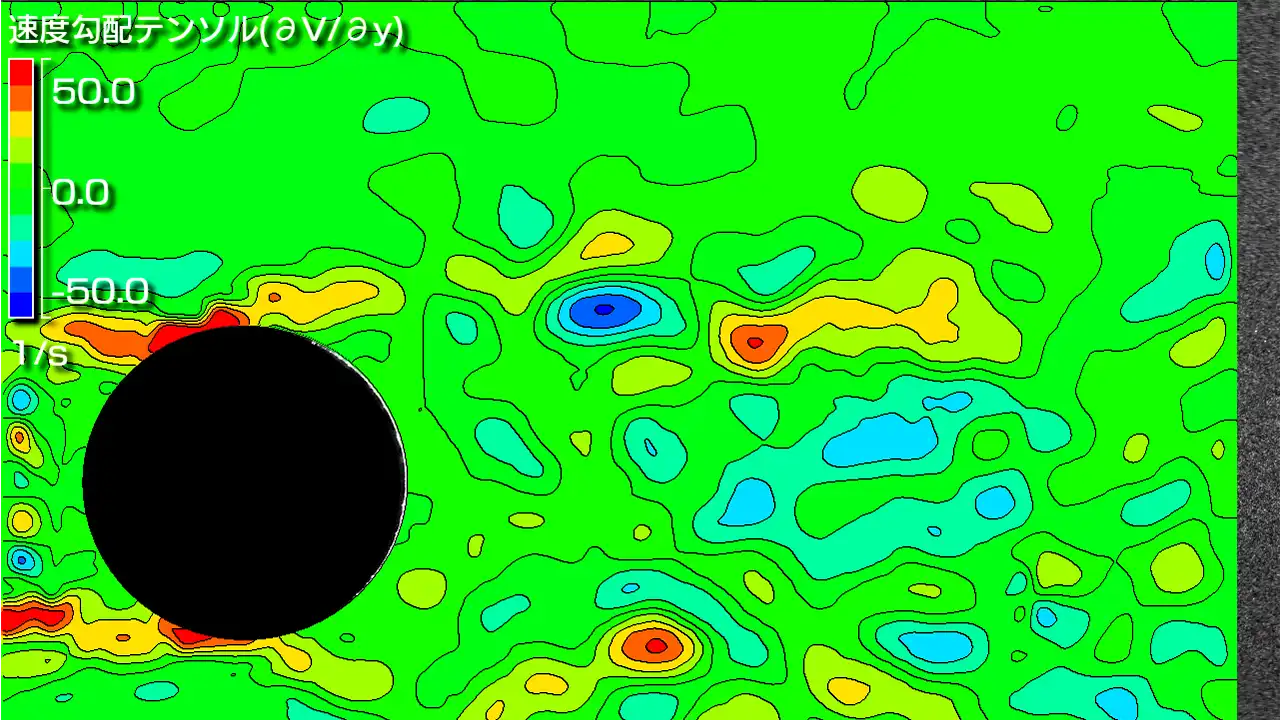

速度勾配テンソル
（∂U/∂x, ∂U/∂y, ∂V/x, ∂V/y）
速度場の局所的な変化を表す量です。流体の変形や回転の特徴捉えることができます。

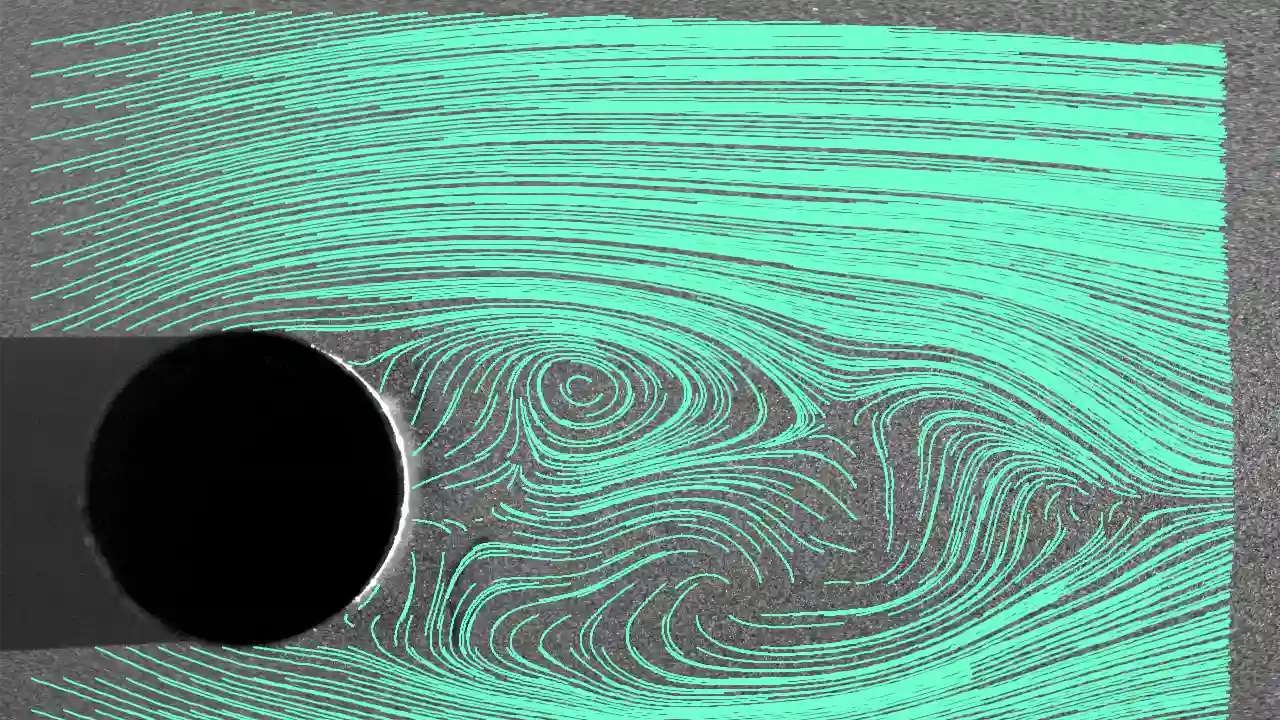

流線
ある瞬間の速度ベクトルを結んで曲線で、流れの構造が把握しやすくなります。

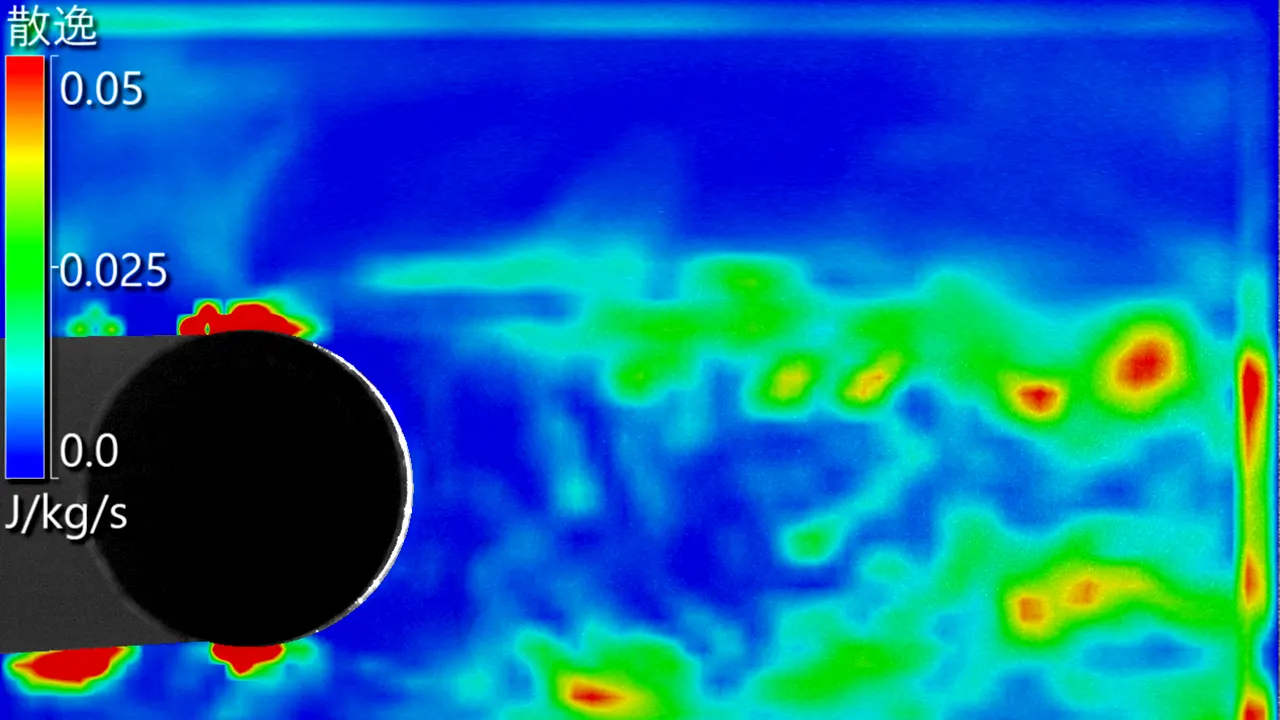

散逸（新機能）
乱流エネルギーが熱に変換される度合いを表す量です。

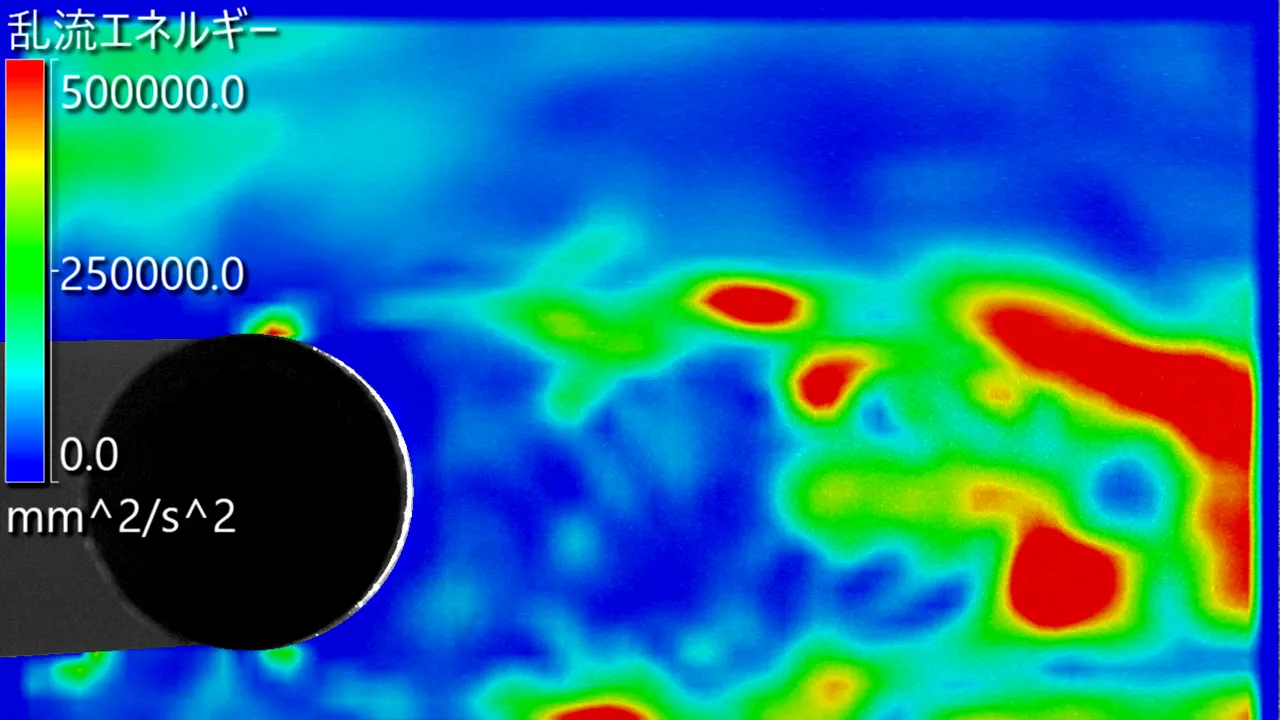

乱流エネルギー
乱流における速度変動のエネルギーを表します。乱れの強度や流れの特性を評価する上で重要なパラメータです。

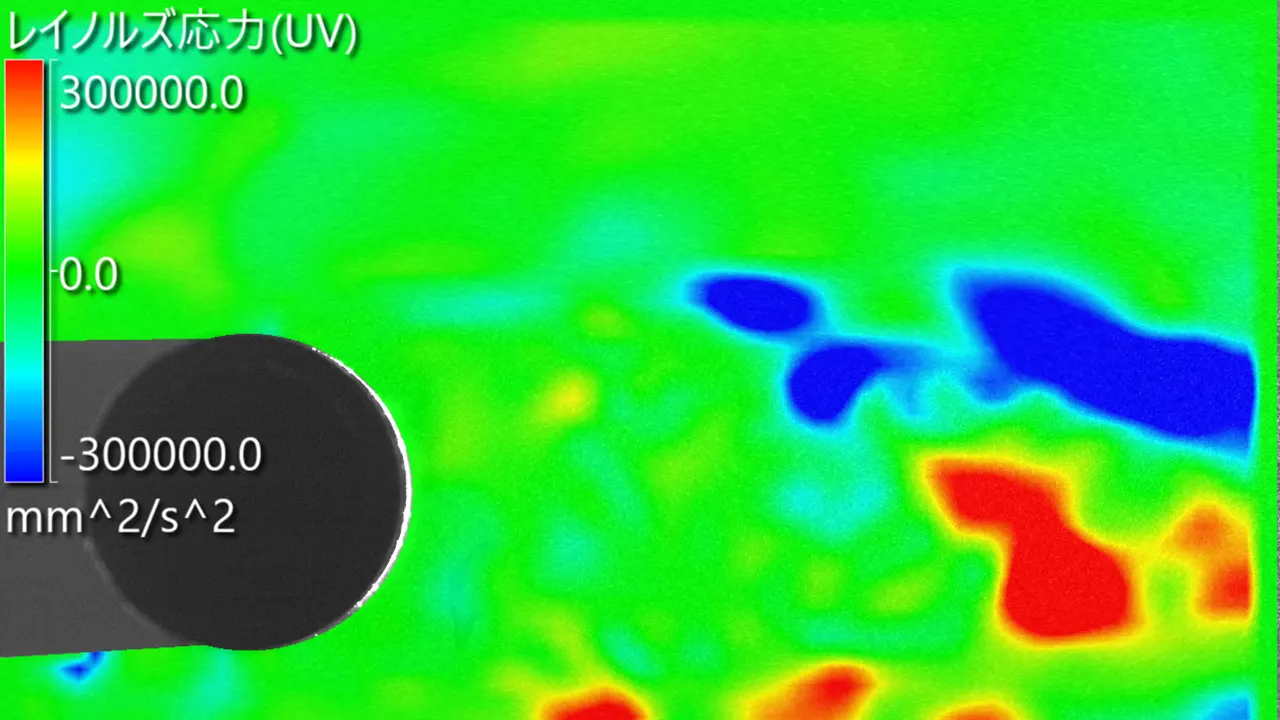

レイノルズ応力（UU, UV, VV）
乱流における流体粒子の速度変動によって生じる応力成分を表す物理量です。エネルギー伝達、物質輸送などに関与します。

パワースペクトル密度（新機能）
FFT（高速フーリエ変換）で求められるパワースペクトル密度は、乱流のエネルギーがどの周波数成分に分配されているかを示す指標になります。

操作しやすく、精度と運用性にも配慮した機能

初心者から経験者まで、解析作業を進めやすい設計です
Flow ExpertⅡ 2D2Cは、直感的に操作しやすいインターフェースに加え、キャリブレーション、画像処理、CBC、USBライセンスなど、解析精度と運用性を支える機能を備えています。

研究室や企業の研究開発部門など、複数のPCや担当者で運用する環境にも対応しやすい構成です。

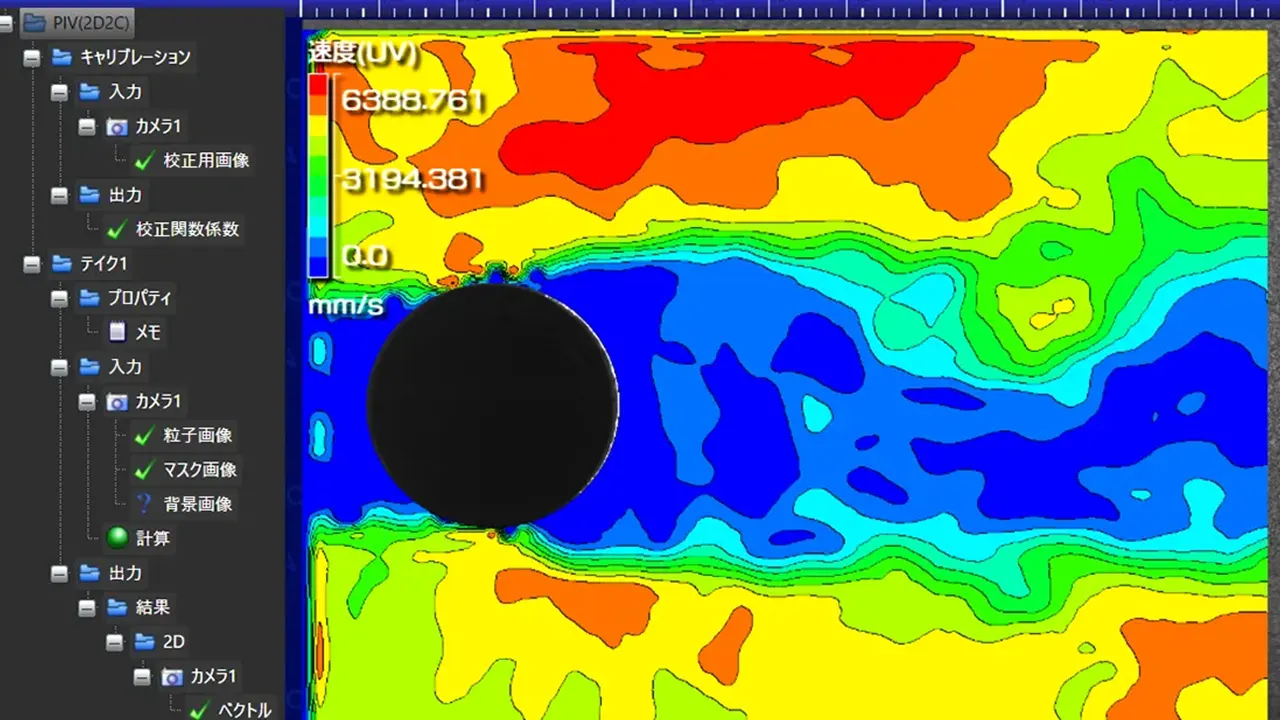

ユーザーフレンドリーなインタフェース

ツリー形式のインターフェースにより、作業手順や処理履歴を確認しながら解析を進められます。初心者でも解析結果までたどり着きやすい構成です。

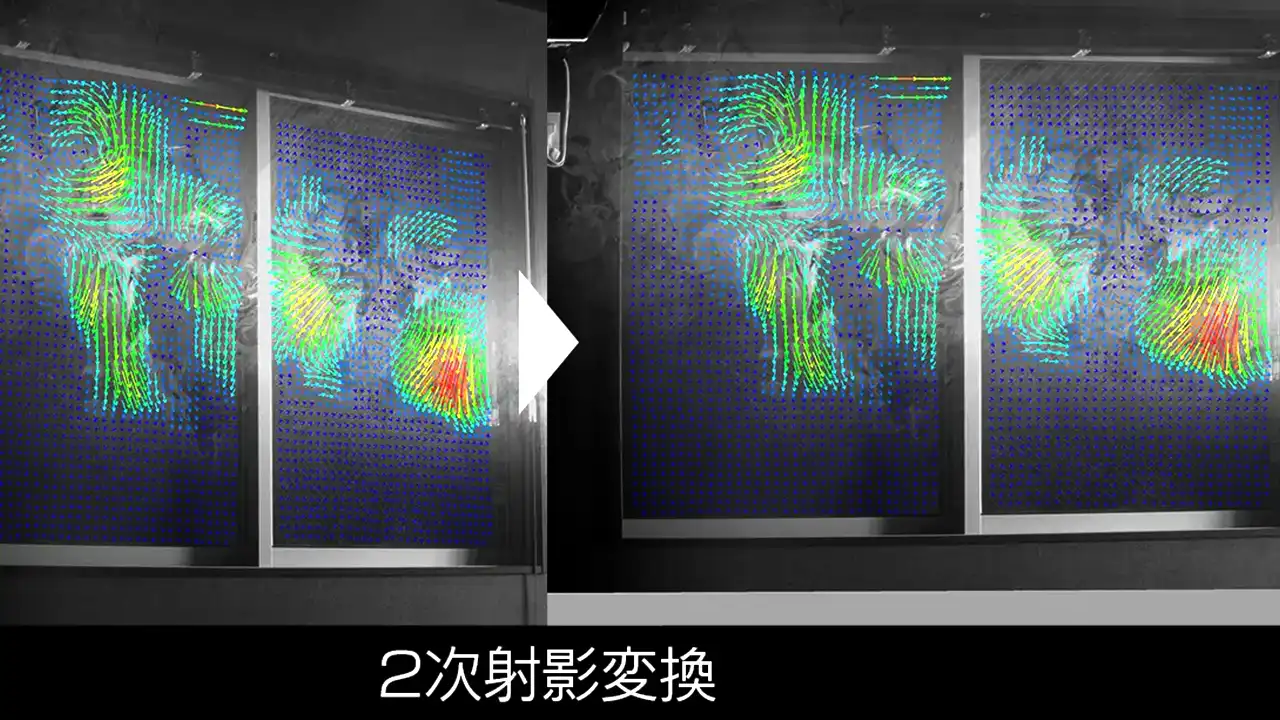

グリッドキャリブレーションと2次射影変換

グリッドキャリブレーションによるレンズ歪補正と2次射影変換に対応し、解析精度の向上を支援します。

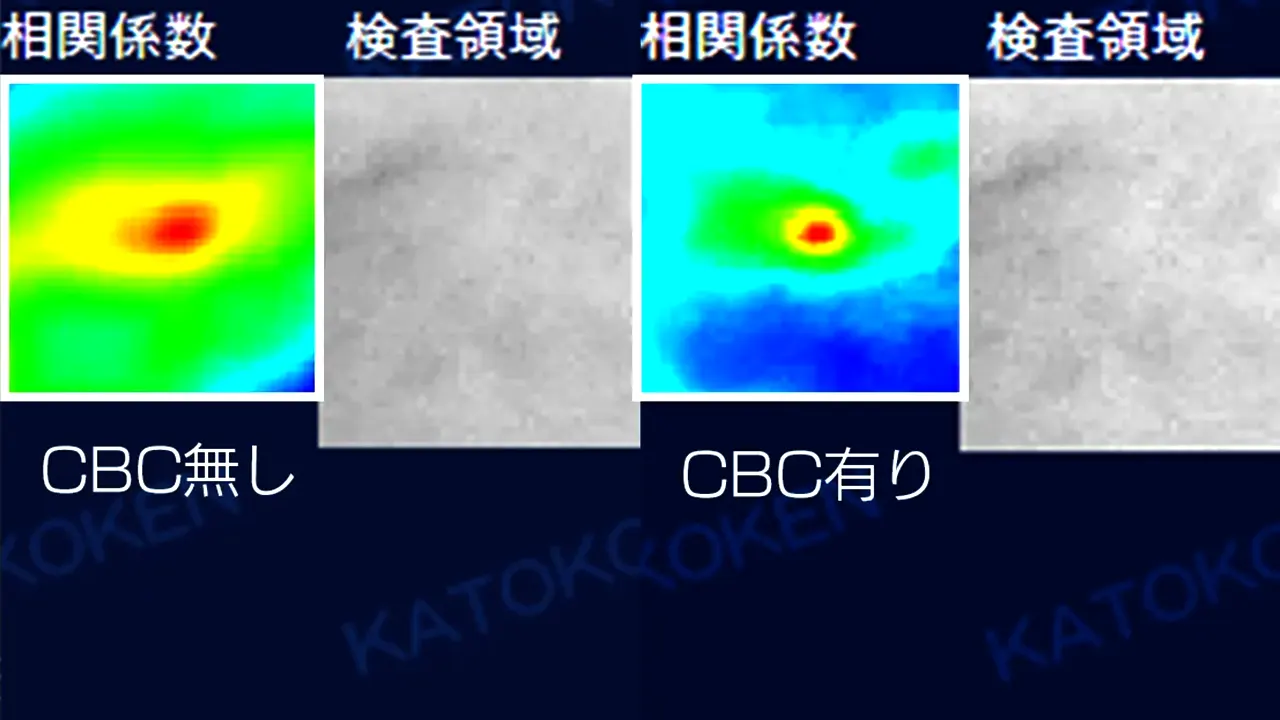

CBCによる精度向上

CBC（Correlation-based Correction）により、粒子パターンの歪みによる相関ピークの不明瞭化を抑え、解析精度の向上を支援します。

USBライセンスによる柔軟な運用

USBライセンスで制御されるため、撮影用PCと解析用PCを分けた運用や、研究室・出張先・在宅環境での解析作業にも対応しやすくなります。

PIVシステム一式での構成相談にも対応

ソフトだけでなく、カメラ・光源・粒子まで含めてご提案します
Flow ExpertⅡ 2D2Cは、PIV解析ソフト単体としての導入だけでなく、PIVシステム全体の構成相談にも対応しています。ハイスピードカメラ、PIV用光源、トレーサー粒子、同期機器、解析用PCなど、実験条件に合わせた構成をご提案できます。研究室でのPIV環境構築や、企業の研究開発部門における解析環境の整備もご相談いただけます。

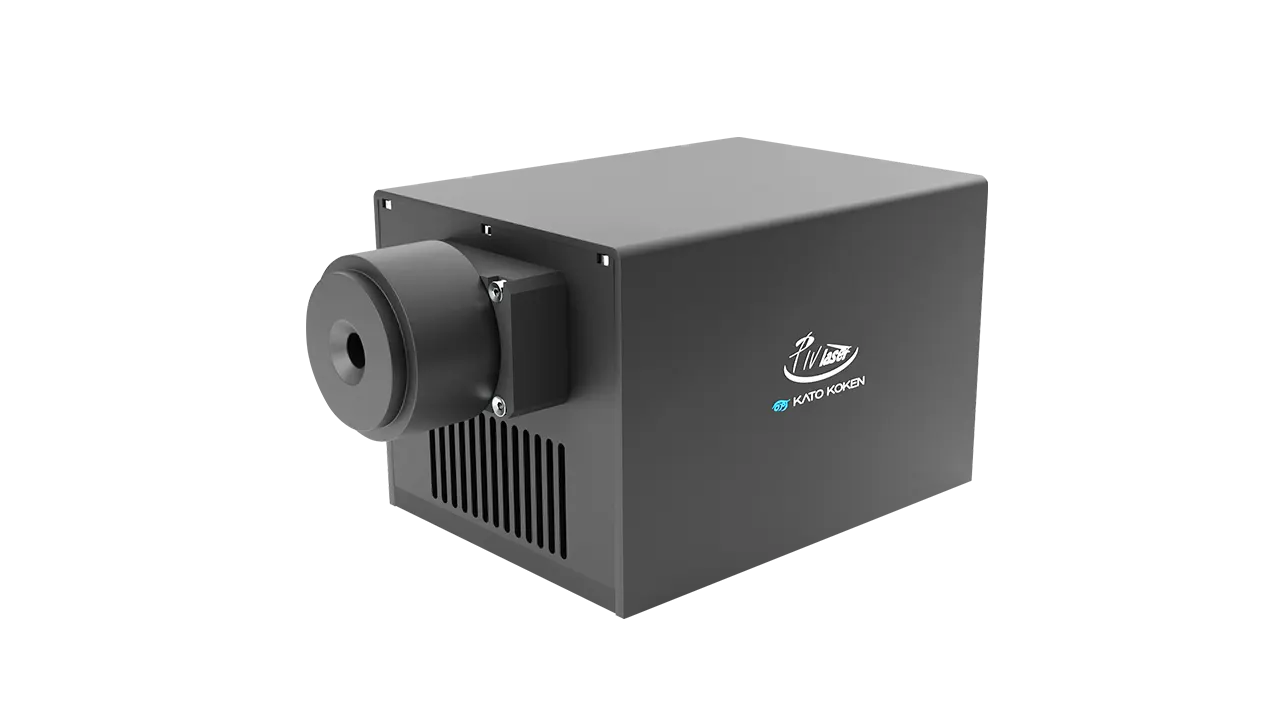

PIV Laser GII series

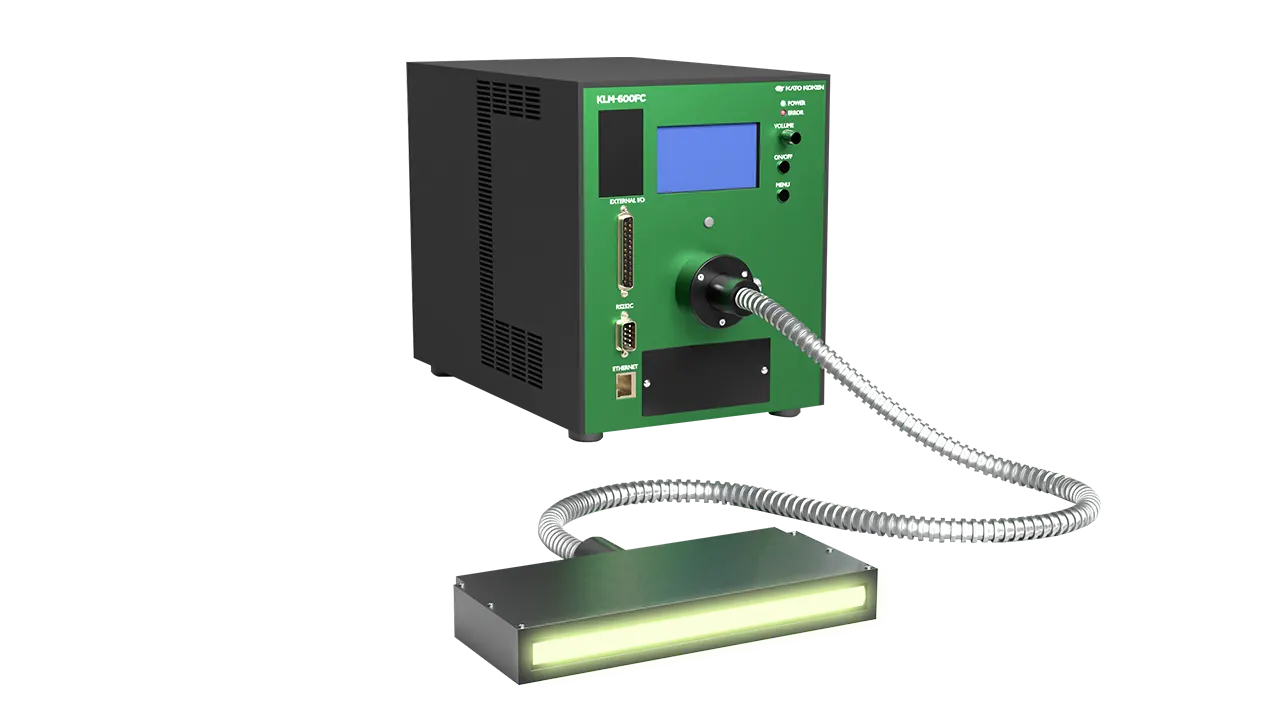

KLM-600FC

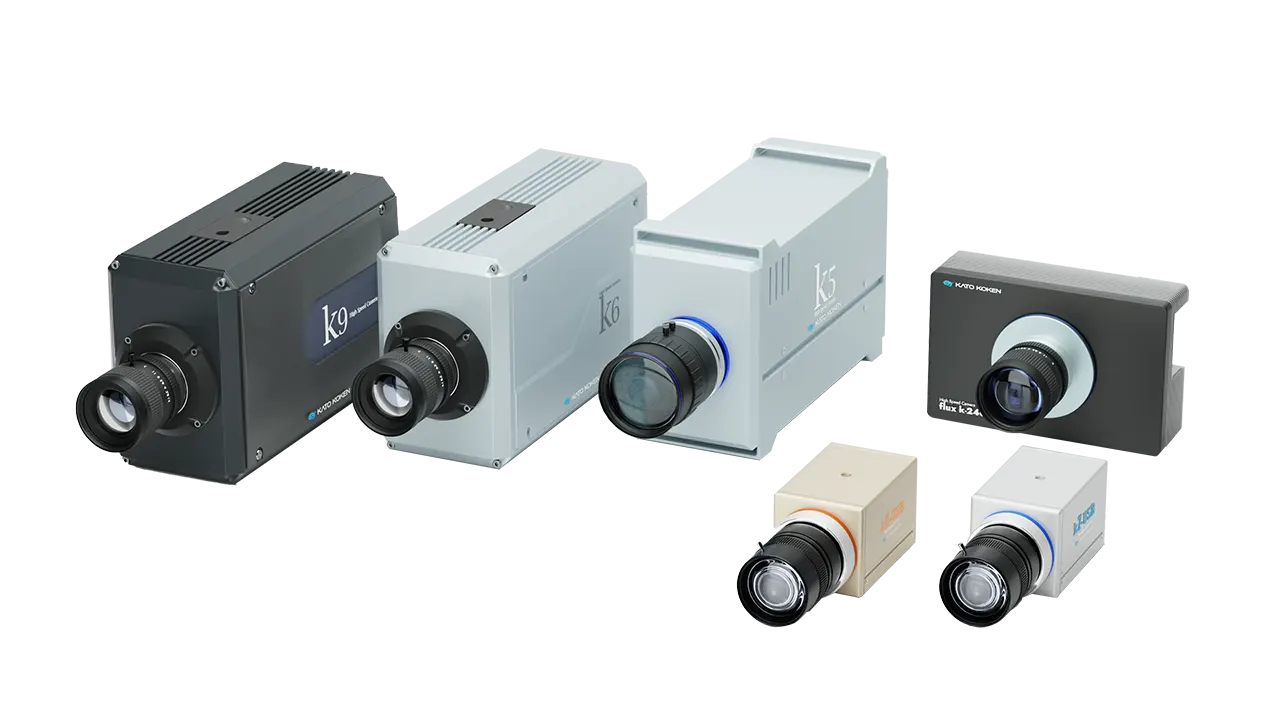

ハイスピードカメラ

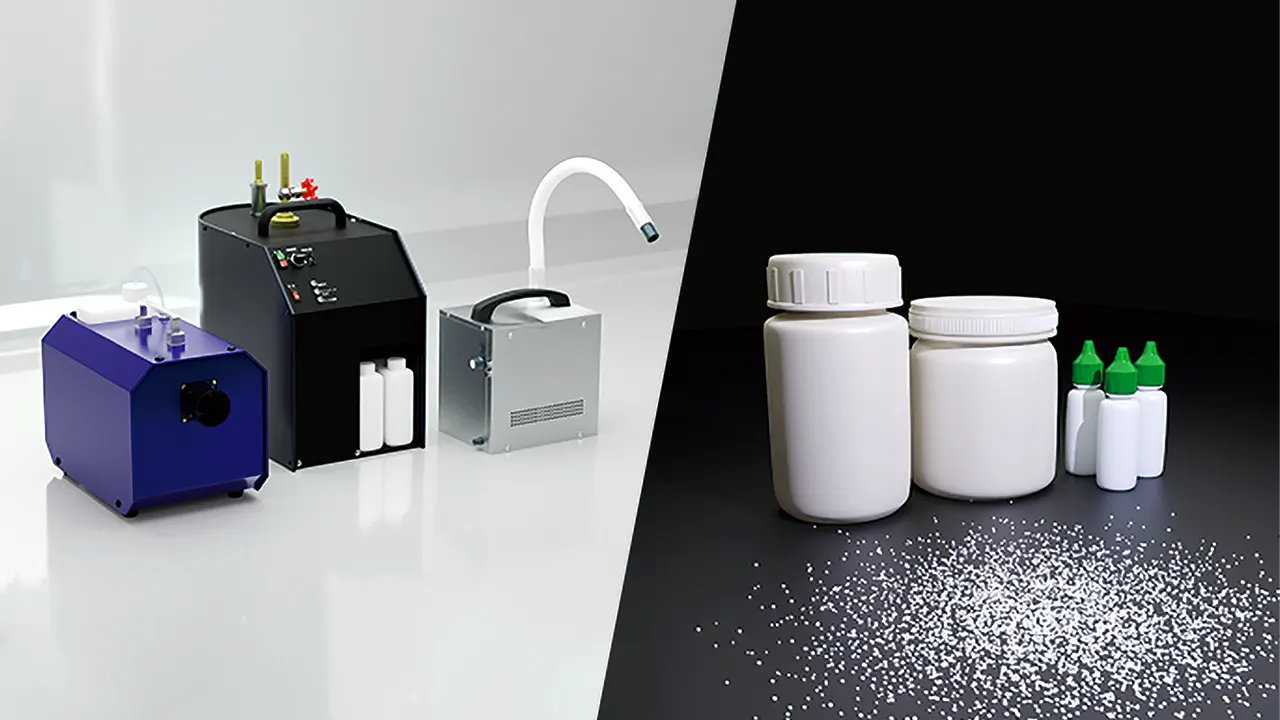

トレーサー粒子

ソフトウェアデモで、操作性とデータ適合を確認できます

サンプルデータやお手持ちの撮影データで、導入前に確認できます
Flow ExpertⅡ 2D2Cは、ソフトウェアデモやオンラインデモに対応しています。サンプルデータを用いた操作説明に加え、お手持ちの撮影データをもとに、解析可否や必要な機能を確認することも可能です。

旧Flow Expertからの移行、既存カメラ・既存PIVシステムとの組み合わせ、PIVシステム一式での構成相談にも対応しています。

ソフトウェアデモ
実際の操作画面を確認しながら、解析手順や結果表示の流れを確認できます。

撮影データの確認
お手持ちの撮影データをもとに、解析可否や必要な機能を確認できます。

導入・移行相談
旧Flow Expertからの移行や、既存PIVシステムとの組み合わせもご相談いただけます。

※オンラインデモにも対応しています。ご利用中の撮影データや既存機器の情報がある場合は、事前にお知らせください。

導入・デモについて相談する

製品仕様・推奨動作環境

仕様

計算方式	PIV：直接相互相関法、再帰的相関法、反復画像変形法、アンサンブル相関法、CBC PTV：2値化相関法、粒子マスク相関法、移動平均2値化相関、Grid point interpolation
キャリブレーション	画像距離指定、2次射影変換、校正板対応
解析項目	速度ベクトル（瞬時、平均）、流線、流脈線、流跡線、発散、渦度、速度勾配テンソル、速度標準偏差、散逸、乱流エネルギー、レイノルズ応力、パワースペクトル密度
CSV出力可能数値データ	速度（X、Y、XY合成）、発散、渦度、速度勾配テンソル、散逸、乱流エネルギー、レイノルズ応力
時系列グラフ表示	ベクトルデータ：速度UV, U, V カラーコンター：相関係数、速度勾配テンソル、渦度、発散
ラインプロファイル	速度、相関係数、速度標準偏差、速度勾配テンソル、渦度、発散、散逸、レイノルズ応力、乱流エネルギー
画像処理機能	画像処理フィルター（平滑化、メディアン、ラプラシアン、鮮鋭化、エッジ検出：Roberts, Prewitt, Kirsch, Sobel）画像演算、画像間演算、輝度補正、凸部抽出
誤ベクトル修正	相関係数、平均輝度、標準偏差、速度（u、v、uv）、8近傍平均（速度、角度）、8近傍中間値（速度、角度）
対応画像フォーマット	動画：AVI, WMV 連番静止画：BMP, JPG, TIFF, PNG
出力画像フォーマット	AVI, WMV, JPEG, PNG連番
データフォーマット	プロジェクト形式、CSV

推奨動作環境

対応OS	Windows11（64bit）、Windows10（64bit）
CPU	インテルCore i5以上推奨
メモリ	8GB以上のRAM（16GB以上推奨）
ストレージ	空き容量 100GB以上
ディスプレイ	XGA以上の解像度（1,280×800以上）

よくある質問

自分の撮影データを解析できるか確認できますか？: はい。ユーザーの撮影データをもとに、解析可否の確認やソフトウェアデモのご相談が可能です。

既存のカメラやPIVシステムと組み合わせられますか？: 条件によって対応可能です。撮影データ形式、カメラ、光源、同期条件などを確認したうえで、組み合わせの可否をご提案します。

操作が難しくないか不安です。: Flow ExpertⅡ 2D2Cは、ツリー形式のインターフェースにより、作業手順や処理履歴を確認しながら解析を進められます。
ソフトウェアデモやサンプルデータでの操作説明にも対応しています。

旧Flow Expertのデータは使えますか？: はい。旧Flow Expertのプロジェクトデータを読み込むことができます。移行相談にも対応しています。

2D2Cと2D3Cの違いは何ですか？: Flow ExpertⅡ 2D2Cは、2次元平面内の2成分速度を解析するソフトウェアです。
ステレオPIVによる2次元3成分解析が必要な場合は、Flow ExpertⅡ 2D3Cをご検討ください。

PIVシステム一式で相談できますか？: はい。ソフトウェアだけでなく、ハイスピードカメラ、PIV用光源、トレーサー粒子、同期機器などを含めた構成相談に対応しています。
