PIV Laser Fiber Spectra

PIV_Laser_Fiber_Spectra製品写真

"研究者から選ばれる、信頼のレーザーシート光源”
「PIV Laser Fiber Spectra」は、PIV・流れの可視化のための光源として新たに設計されました。半導体によるレーザー発振は、故障のリスクを大幅に低減。長期間の使用にも耐える堅牢性と長寿命を実現し、長期的な研究活動をサポートします。

カタログダウンロードお問合せ・技術相談

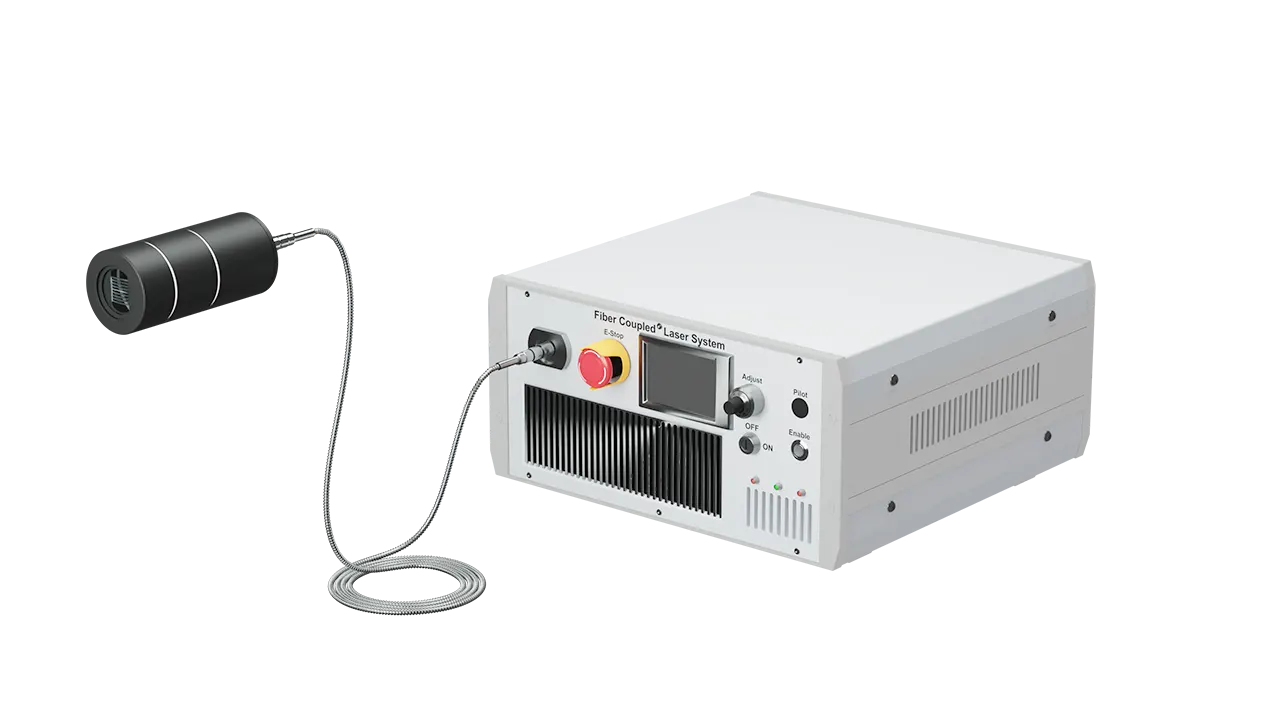

PIV用半導体ファイバーレーザーシート光源 長期的な研究をサポート、堅牢性と長寿命を実現

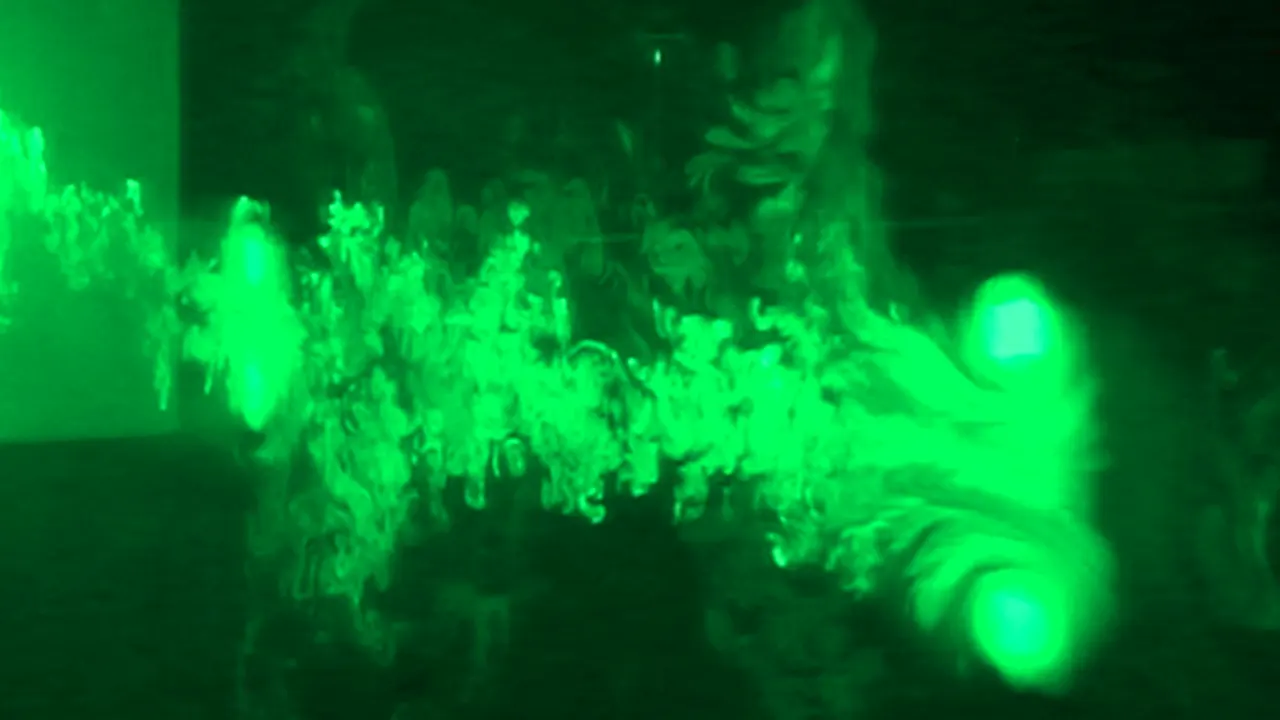

空気砲の気流を可視化した画像

気流の可視化

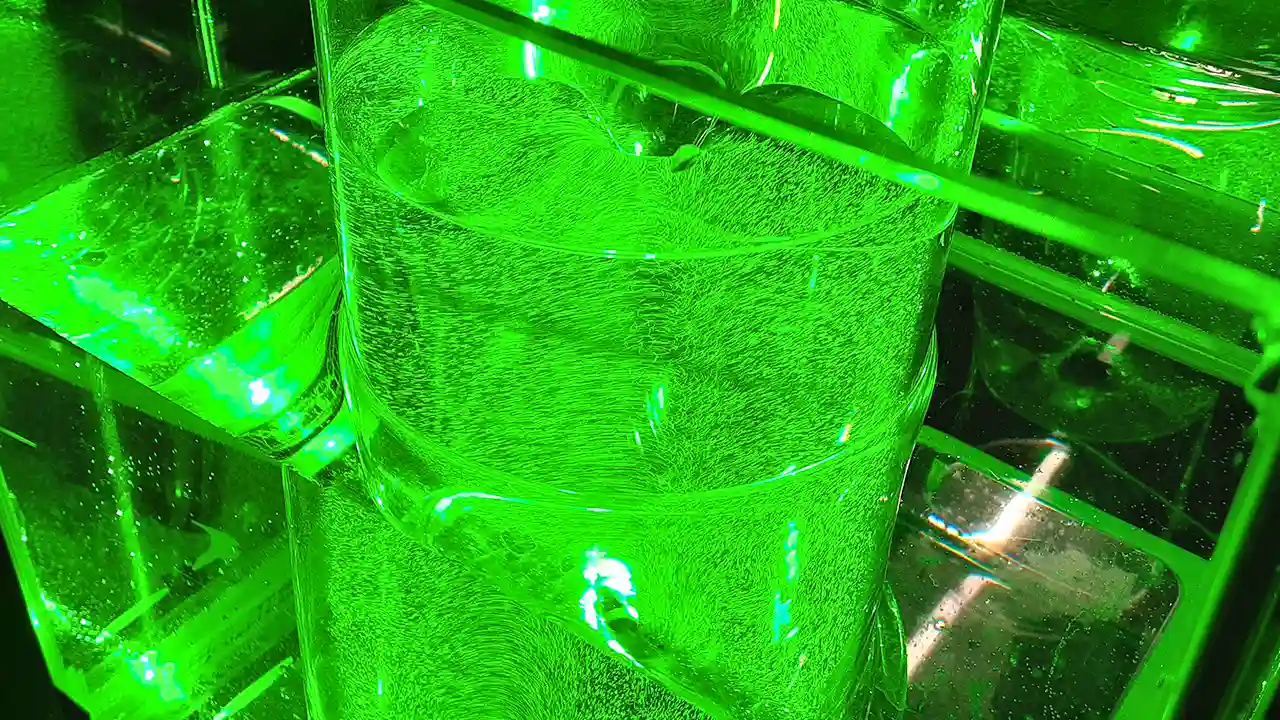

液相を可視化した画像

液相の可視化

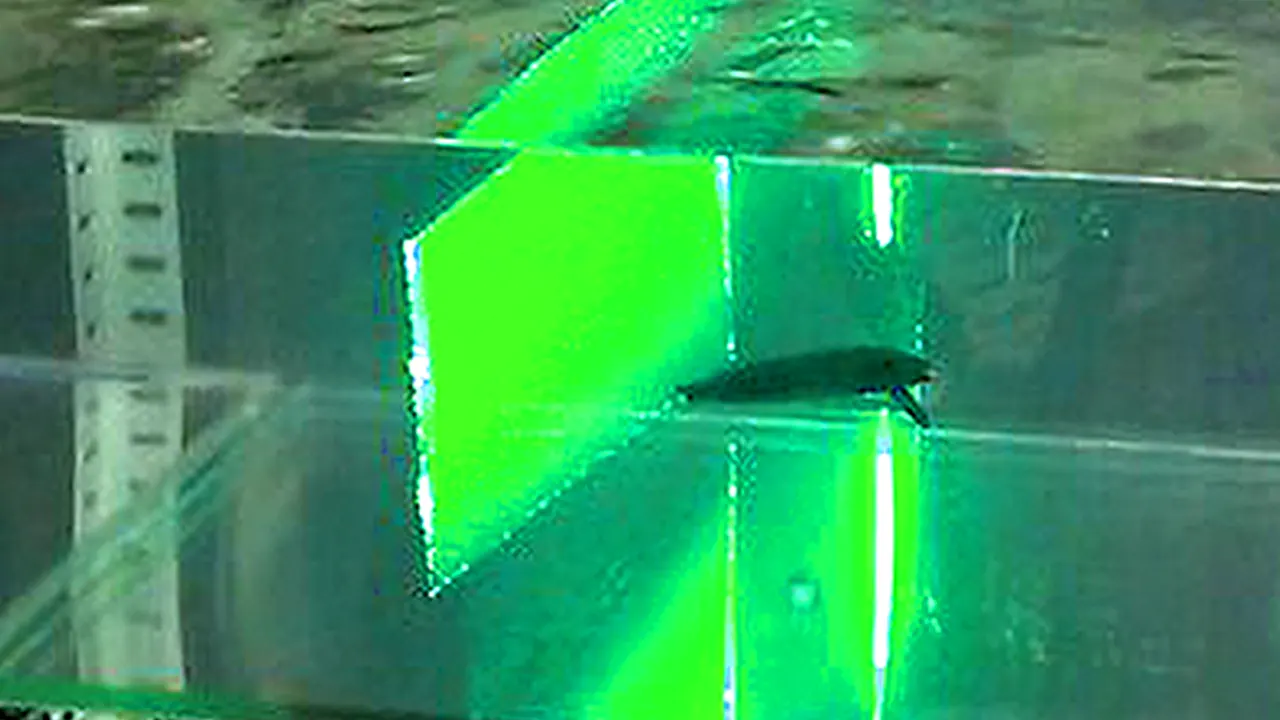

水路実験で可視化した画像

水路実験 ※撮影協力:東京電機大学 高橋 直也 先生

流体力学の研究において、精密な流れの可視化は欠かせない要素です。「PIV Laser Fiber Spectra FS6000 series」は、PIV・流れの可視化のための光源として新たに設計されました。半導体によるレーザー発振は、故障のリスクを大幅に低減。長期間の使用にも耐える堅牢性と長寿命を実現し、長期的な研究活動をサポートします。

また、光源と電源が一体型の本製品は、研究現場でのセットアップが迅速に行え、即座に流れの可視化が実践可能です。レーザーの安全規格に沿った各安全機構も完備、研究者・エンジニアの方へ最適な選択を提案いたします。

ウォータードロップの画像_気体・液体の流れ

気体・液体の流れ【目的・用途別の可視化技術】

「気体や液体の流れを可視化する」とは、流体を見える化してカメラや目視で観察できるようにすることです。通常は目に見えない現象を可視化することで、シミュレーションでしか評価ができない観測対象を...「気体・液体の流れ」詳細ページ

自由度の高いファイバー仕様 アクセスが難しい場所でも、自由度が高い可視化

光学系単体の画像

光学系(シート光を照射)

光学系をホルダーで保持した画像

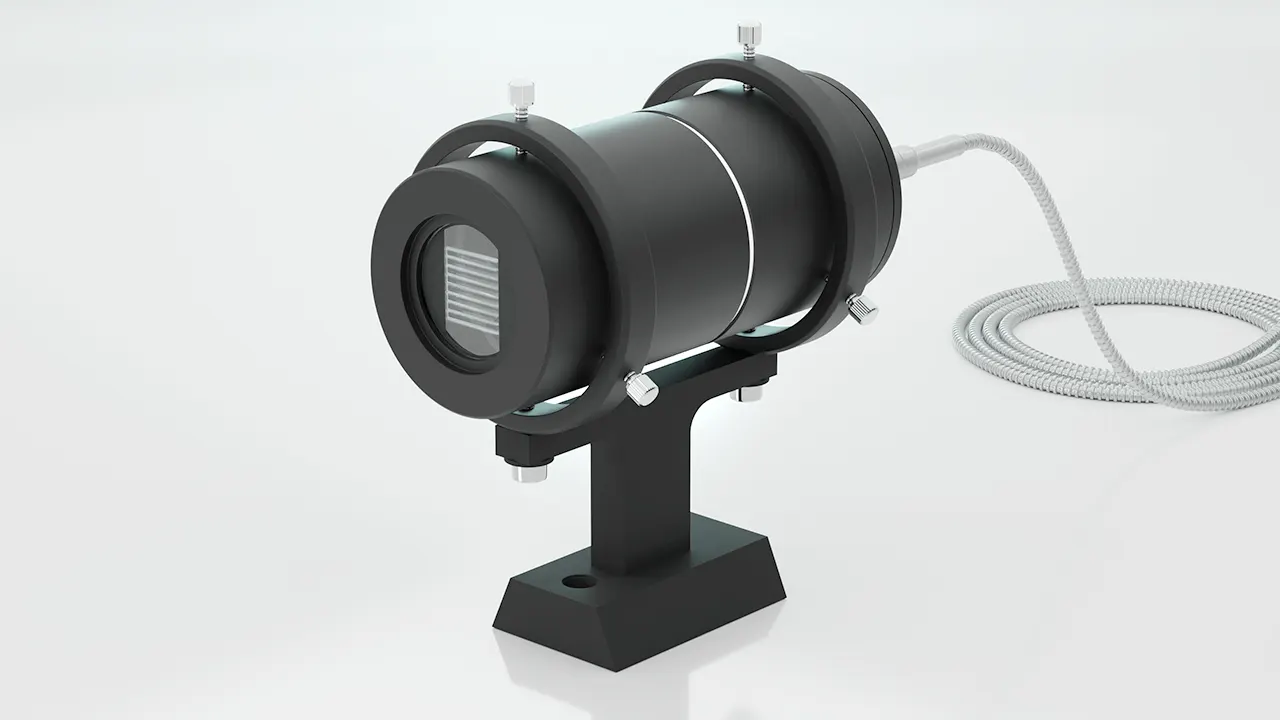

光学系をホルダーで保持

ホルダーで保持された光学系を三脚に設置している画像

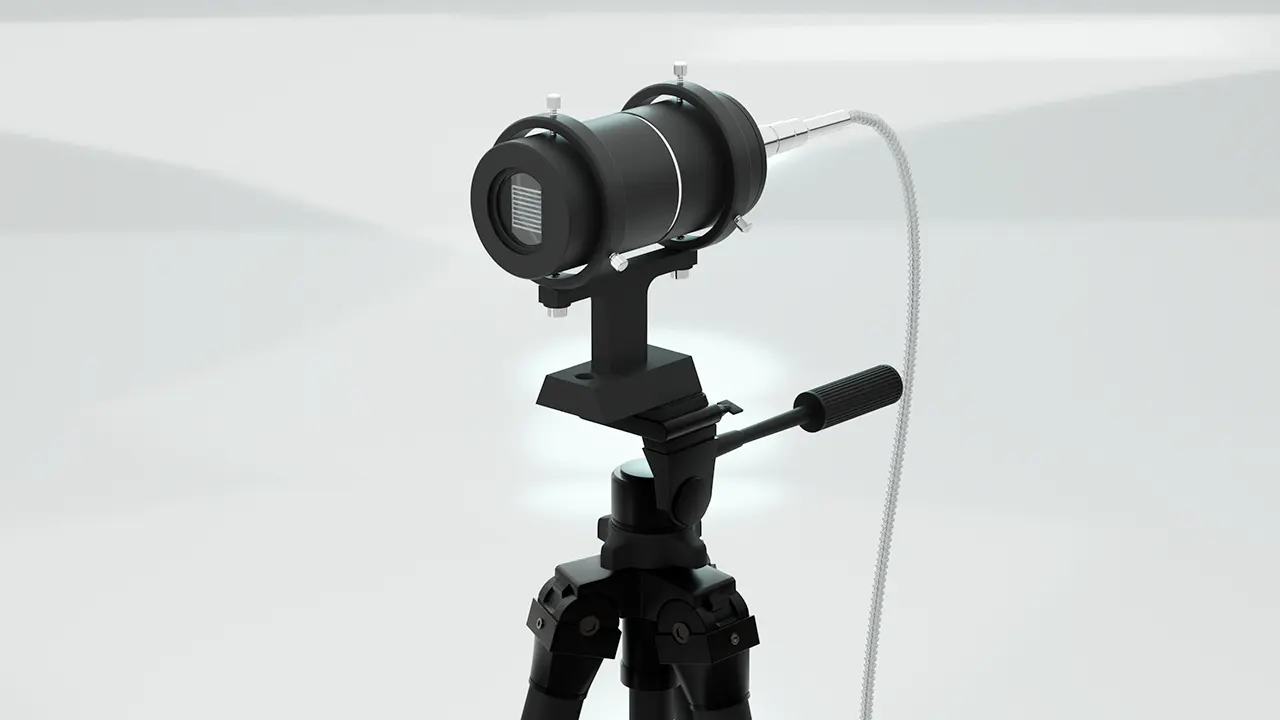

光学系+ホルダー+三脚

PIV Laser Fiber Spectra FC6000 seriesは、ファイバー先端に接続された光学系によって、精度の高いシート光を照射します。アクセスの難しい場所でも自由度高く可視化を行うことが可能です。シート光の厚みは、光学系の操作で可変でき、任意のエリアにシート厚を調整して視認性の高い観測が行えます。
また、光学系は付け替えが可能(※)で、実験のニーズに合わせた照射角度の選択ができます。構成品であるホルダーと組み合わせれば、三脚や治具で固定して実験ができます。

※光学系は納品時に、30°、45°、60°からお選びいただけます。

カルマン渦の渦度を計測_PIVとは

PIVとは【技術コラム】

PIVは、Particle Image Velocimetryの略で粒子画像流速測定法を意味し、流れ場における多点の瞬時速度を非接触で得ることができる流体計測法になります。流れ場の空間的な構造を把握することができるため...「PIVとは」続きを読む

PIV Lasrer Fiber Spectra製品概要 仕様・製品構成・オプション

  1. 仕様
  2. 製品構成
  3. オプション

タブ内容を展開する(公開サイトには表示されません)

タブ1(公開サイトには表示されません)

モデル FS6030(30°)/ FS6045(45°)/ FS6060(60°)
※カッコ内の数値はレーザー照射角度
出力 6W
発振波長 520nm(±5nm:グリーン)
発振形態 CW(連続発振):半導体レーザー
ファイバー開口数(NA) 0.22
ファイバー長 3m(他の長さもご相談ください)
ウォームアップタイム <5minutes
動作温度 10℃ ~ 35℃
冷却手段 空冷
期待寿命 10,000時間
保証期間 2年間
安全装置 ・緊急停止スイッチ ・異常警報ランプ ・出力コントローラー ・インターロック ・キースイッチ

※製品のデザイン、仕様は予告なく変更する場合がございます。あらかじめご了承ください。

タブ1 終わり(公開サイトには表示されません)

タブ2(公開サイトには表示されません)

製品構成

PIV_Laser_Fiber_Spectra_製品構成の画像

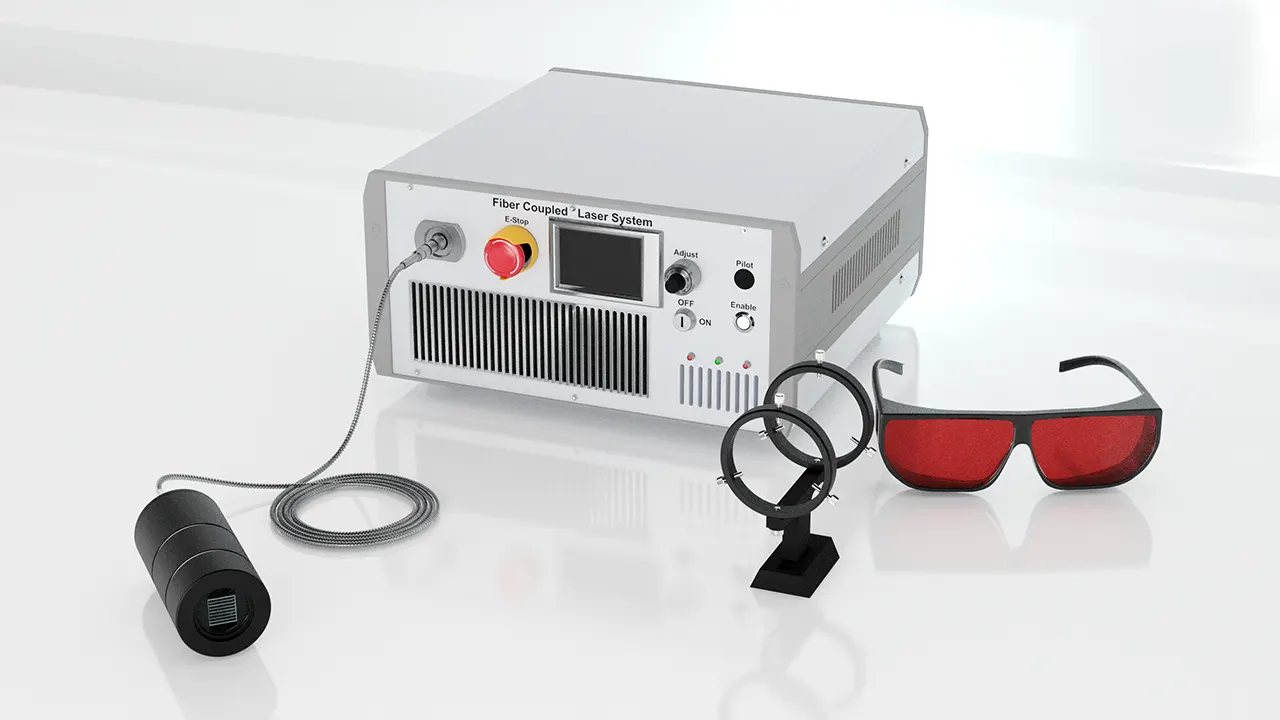

  • レーザー本体 ×1
  • ファイバーケーブル ×1 ※3m
  • 光学系 ×1 ※レーザー照射角度を選択
  • ホルダー ×1
  • 保護メガネ ×1
  • ケース ×1

タブ2 終わり(公開サイトには表示されません)

タブ3(公開サイトには表示されません)

オプション(別売)

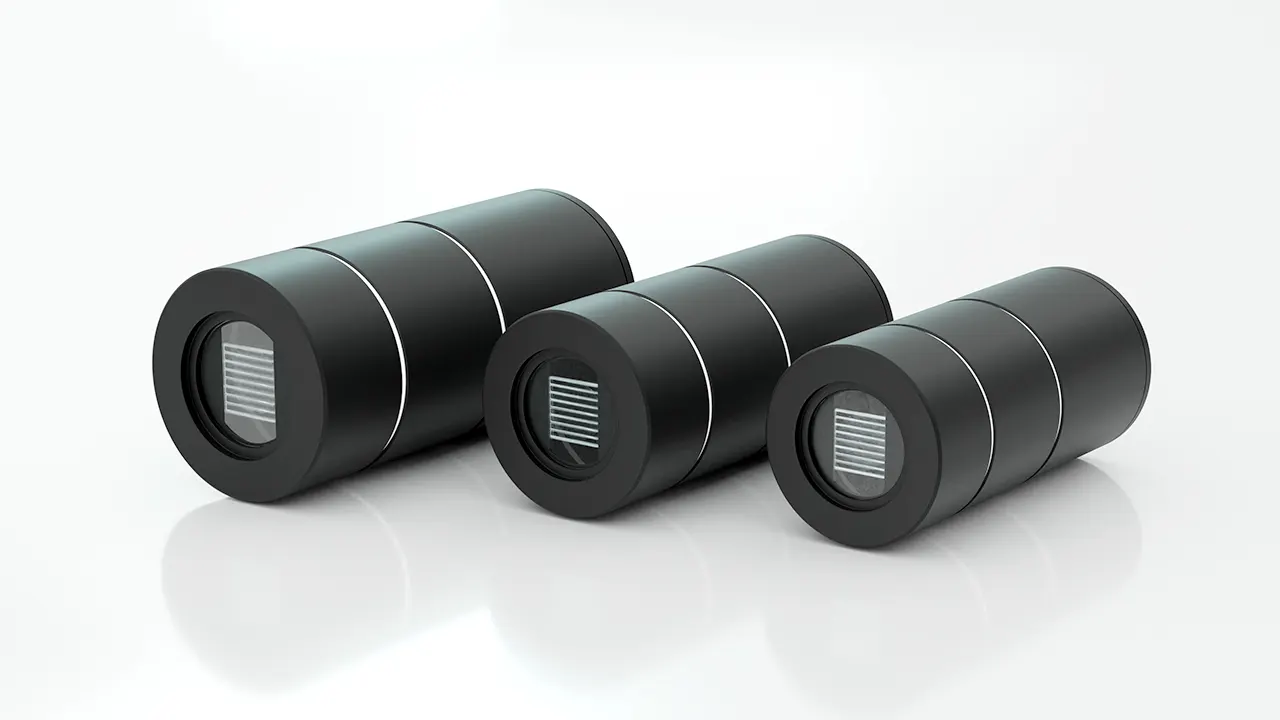

オプション用光学系3本の画像

光学系
標準品:30°、45°、60°

ファイバーケーブル単体の画像

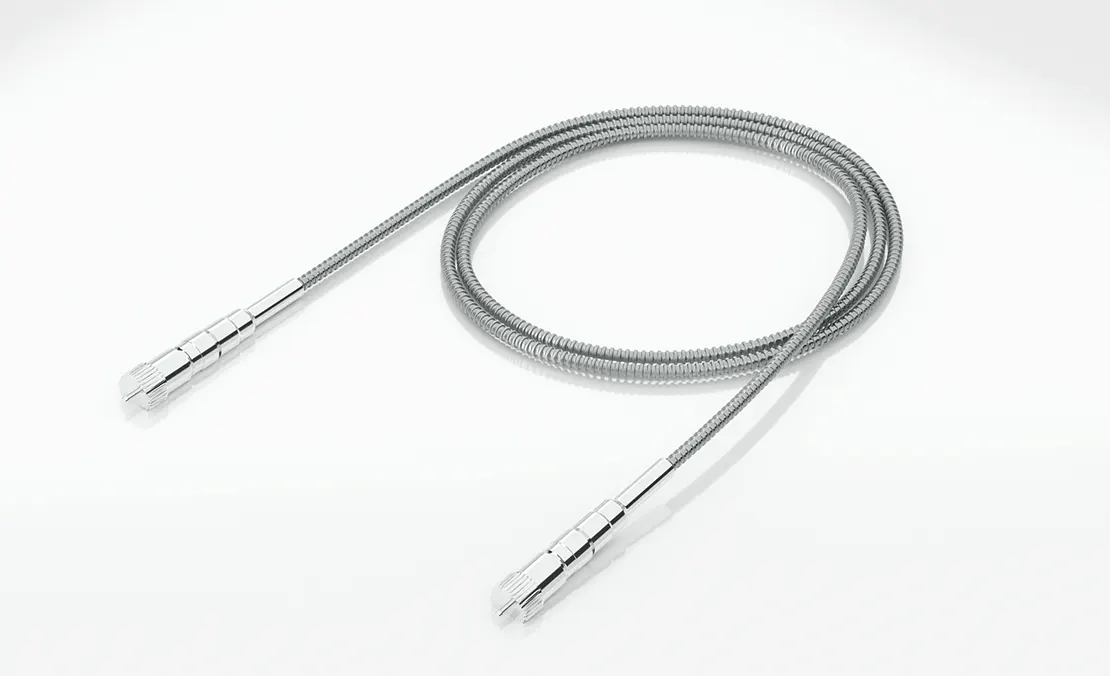

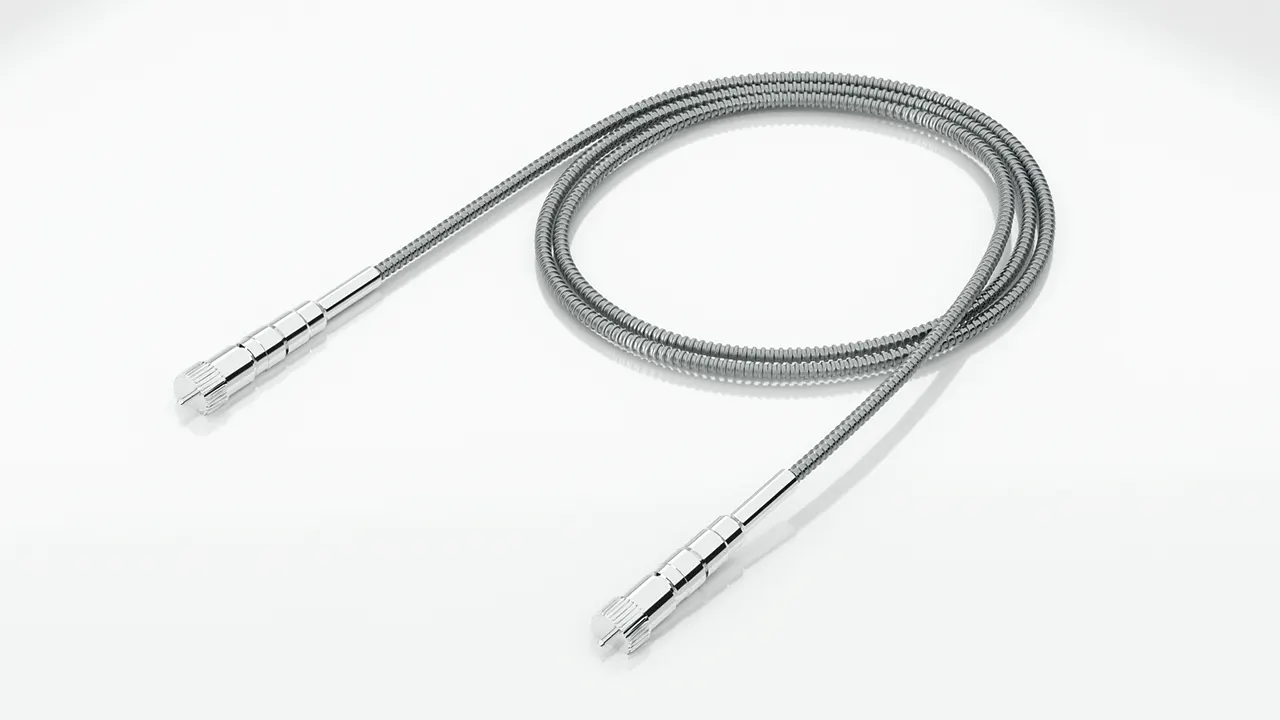

ファイバーケーブル
標準品:3m

※照射角度・ファイバーケーブル長は標準品以外もご相談ください。

タブ3 終わり(公開サイトには表示されません)

ここまで
(公開サイトには表示されません)


PIV用光源の製品カタログダウンロードを下記よりお受けしております。
製品の詳細・技術相談などもお気軽にお問い合わせください。
※お電話でも受け付けております。

カタログダウンロードお問合せ・技術相談

固定配置カタログダウンロードボタン
固定配置お問合せ・技術相談ボタン

関連製品

PIVシステム2D3C製品写真
ステレオPIVシステム2D3C

2次元3成分PIVシステム

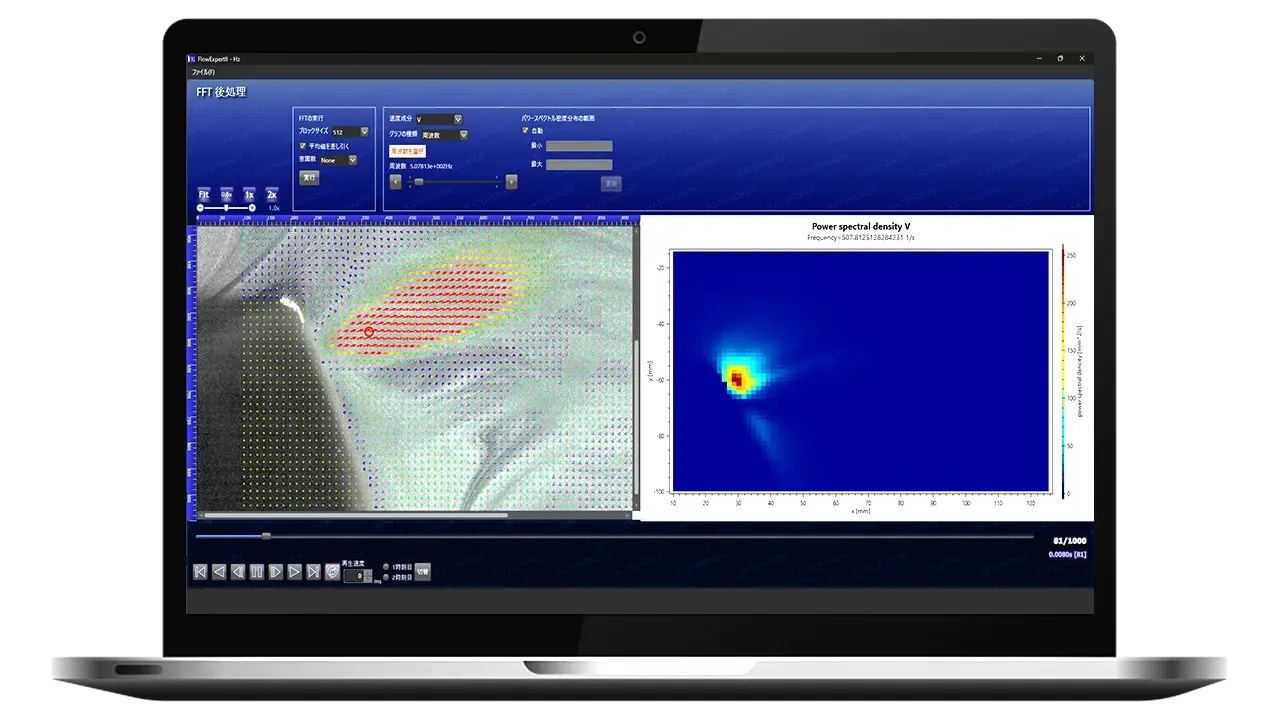

PIVシステム2D2C
PIVシステム2D2C

2次元2成分PIVシステム

ハイスピードカメラflux_k-240製品写真
ハイスピードカメラflux k-240

解像度1280×1024時 1,000fps
最高撮影速度:40,000fps

ハイスピードカメラPhantom_VEO_series製品写真
ハイスピードカメラPhantom VEO series

解像度1,280×960時 10,860fps

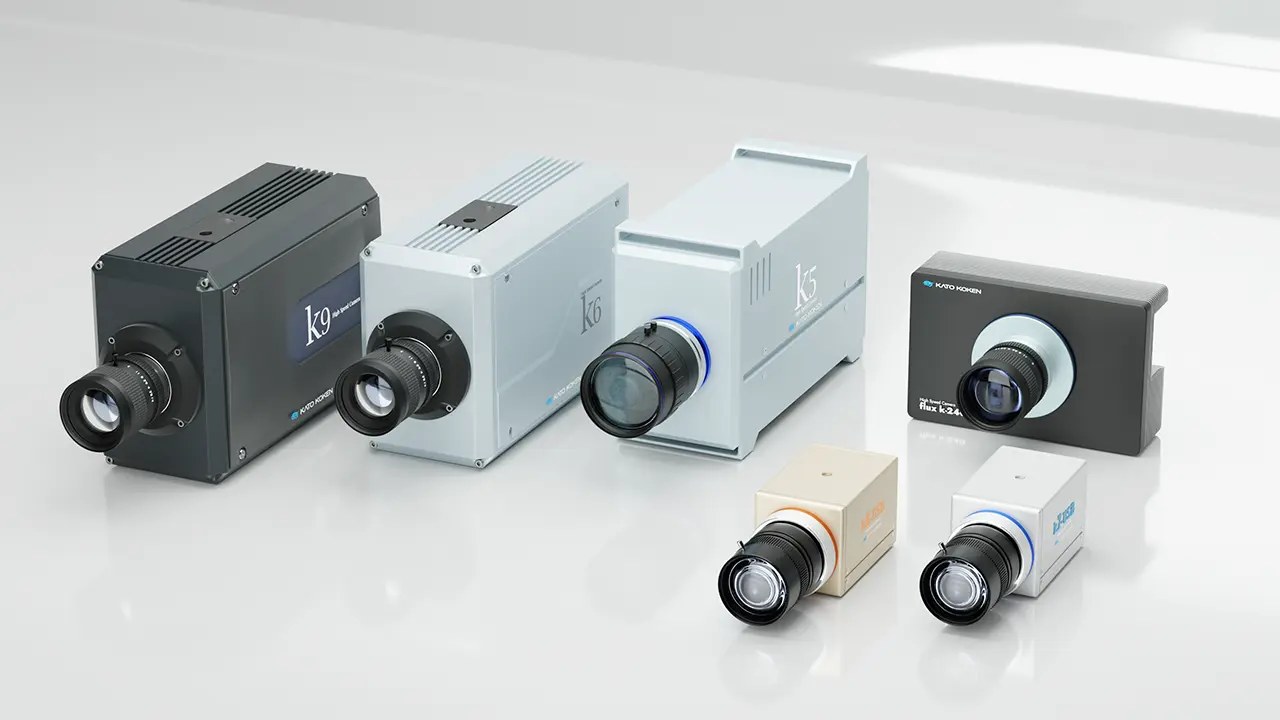

ハイスピードカメラ製品ラインナップ製品写真
ハイスピードカメラ

ハイスピードカメラ製品ラインナップ

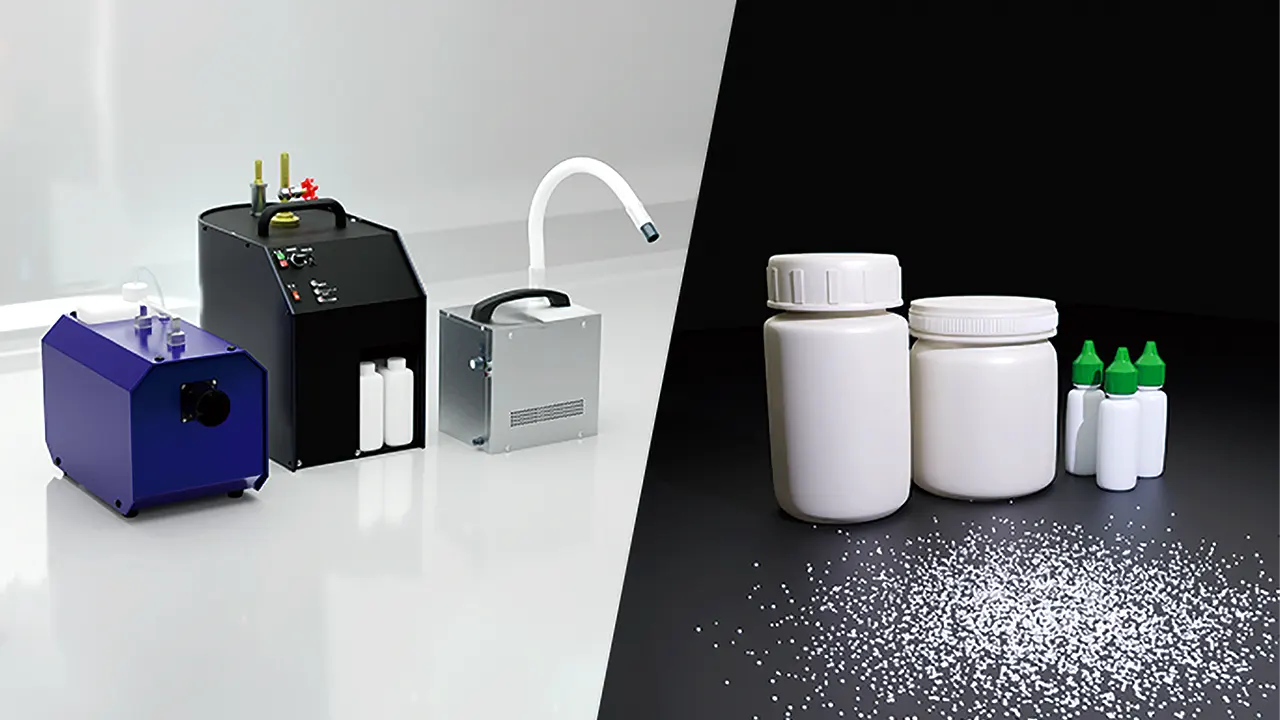

トレーサー粒子一覧の製品写真
