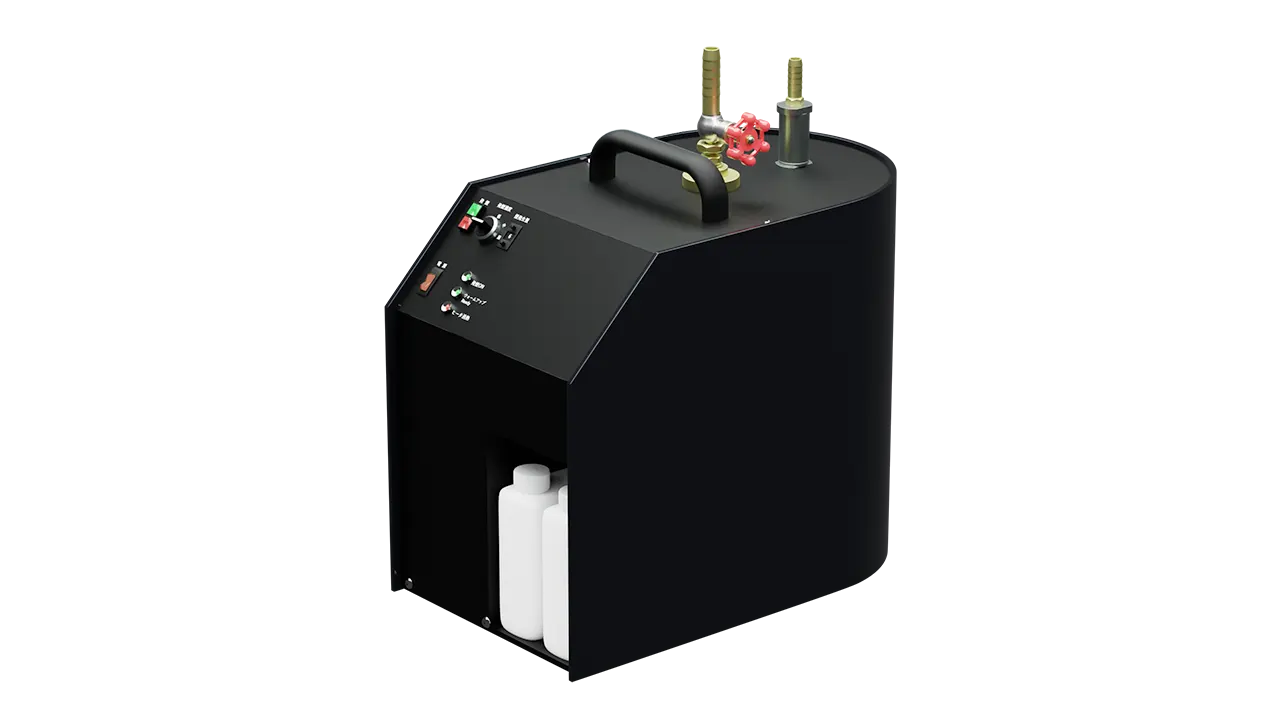

加圧型シーディング装置KFS-70
加圧型シーディング装置 KFS-70
カタログをダウンロードするお問い合わせ・技術相談
※デモや製品仕様についてもお問い合わせください
風洞実験に適した、微細なスモークを発生
加圧型シーディング装置 KFS-70は、風洞実験や気流PIV計測に使用する微細なスモークを発生する装置です。
加圧方式により、ノズル先端までスモークを圧送できるため、測定対象や実験条件に合わせたシーディングが行いやすくなります。物体周りの気流、風洞内の流れ、広い範囲の流れ場の可視化などに活用できます。発生したスモークは数分で気化蒸発するため、循環流路で使用する場合でも、バックグラウンド濃度を管理しやすくなります。発煙量はデジタル設定に対応しており、実験環境に応じた濃度調整が可能です。
気流の可視化イメージ
加圧型シーディング装置 KFS-70を使用した、流れの可視化イメージです。
KFS-70で発生させた微細なスモークに、レーザーシート光源 PIV Laser G seriesを照射し、流れ場の断面を可視化しています。
風洞実験や広い範囲の気流可視化、PIV計測におけるシーディング条件の確認に活用できます。
加圧型シーディング装置KFS-70の特長
流れに追従しやすい微細なスモーク
微細なスモークを発生し、気流可視化やPIV計測に活用できます。
風洞実験での使用に対応
発生したスモークは数分で気化蒸発するため、循環流路で使用する場合でも、バックグラウンド濃度を管理しやすくなります。エッフェル型、ゲッチンゲン型を問わず、風洞実験でのシーディングに活用できます。
コンプレッサーによる圧送方式
コンプレッサーを使用して、ノズル先端までスモークを圧送できます。測定対象や流れ場に合わせて、発煙位置を調整しやすい構成です。
多様なノズル（別売オプション）
実験条件や可視化したい流れ場に応じて、一流線ノズル、翼型ノズル、パイプ式くし型ノズルなどをご提案します。
翼型ノズル
翼型ノズルからスモークを吐出することで、流線を形成しやすくなります。ノズル本体が翼型のため、流れ場への影響を抑えながら可視化したい場合に活用できます。
※スモークを発生させる環境や流れの条件によっては、流線を形成できない場合があります。
翼型ノズル本体

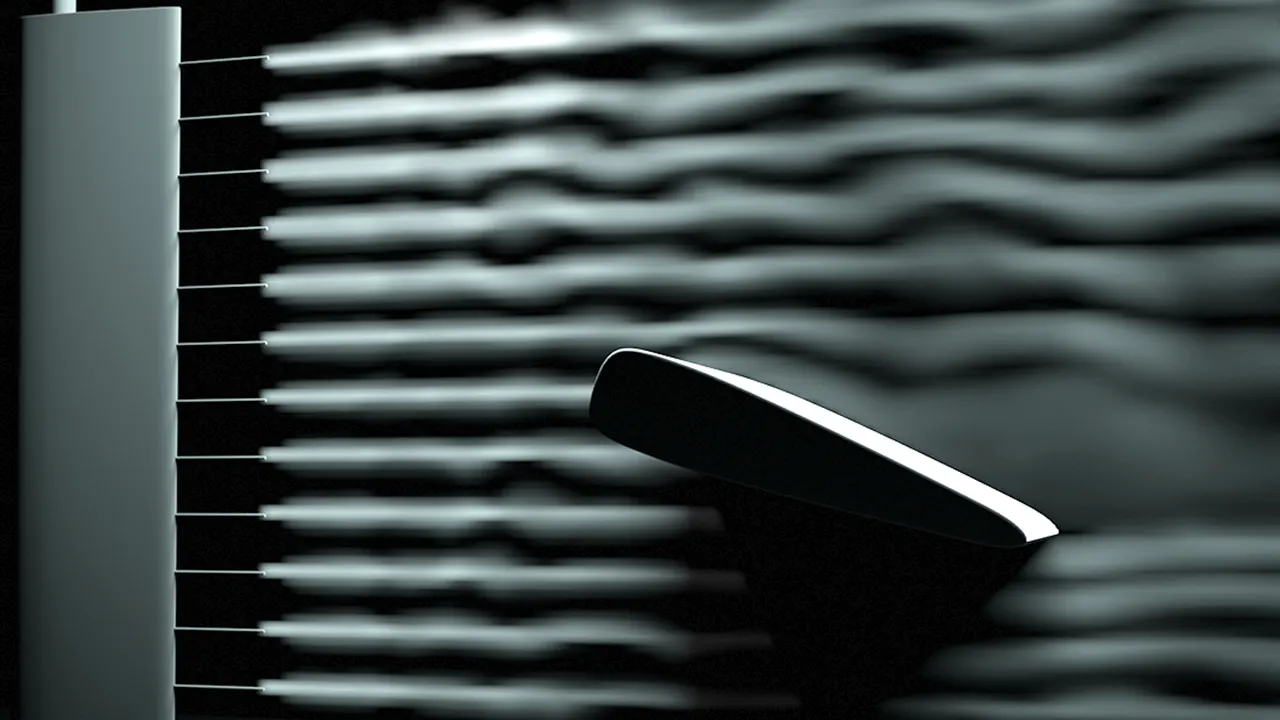

流線形成のイメージ
製品概要
| 発煙量 | 10 ～ 70 L / min ※デジタル設定 |
|---|---|
| 煙粒径 | 1μm以下 |
| 連続発煙時間 | 約1時間（最大量発生時） |
| 濃度設定 | 低 / 中 / 濃 3段階ステップ設定 |
| 発煙剤 | 水溶性グリコール系 |
| ウォームアップ | 約4分 |
| 供給圧縮空気 | 0.4MPa以上 |
| 電源 | AC100V 50 / 60Hz 500W |
| 外形寸法 | W260 × D445 × H370[mm] |
| 重量 | 約17kg |
| オプション | 一流線ノズル、くし型発煙ノズル ※エアーコンプレッサー（発煙にはコンプレッサーが必要です） |
