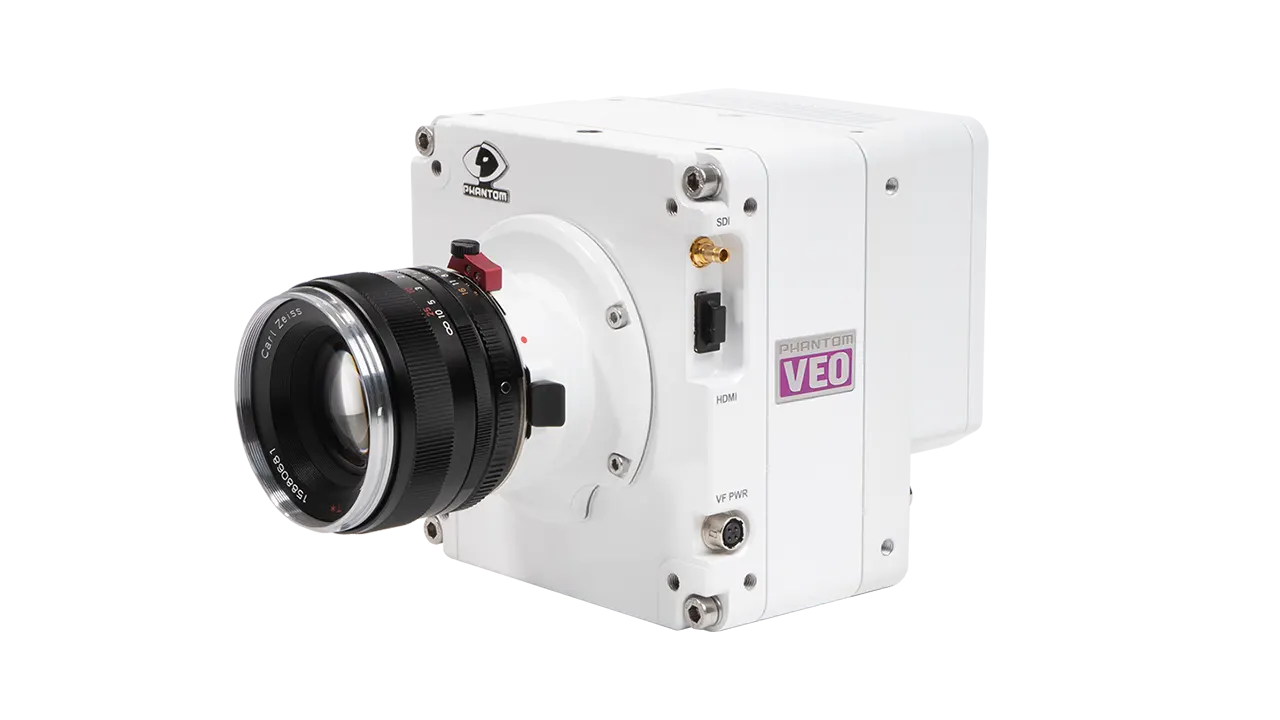

Phantom_VEO_series_製品写真

ハイスピードカメラPhantom VEO series
世界最高水準の低ノイズとハイダイナミックレンジを誇る、研究者の要求を余すところなく満たすハイスピードカメラです。ISO感度125,000(モノクロ)にまで引き上げることが可能なハードウェアビニングを搭載し、PIVやDIC、溶接の可視化など、多彩な用途への対応力も抜群です。10Gbイーサネットによる超高速転送と、小型・軽量でありながら堅牢なボディは、一歩進んだ操作性と信頼性を実現します。

お問合せ・技術相談

Phantom VEO seriesの特長 特長・機能

CDS機能※
CDS機能を搭載した最新のCMOSセンサー。世界最高レベルの低ノイズ、ハイダイナミックレンジを実現。


超高速転送
2GBのデータを約6秒でPCに保存。超高速の10Gbイーサネットを標準装備。


ISO感度125,000まで向上可能
4つのピクセルを1つのピクセルとして扱う、ハードウェアビニングによりISO感度125,000(モノクロ)まで向上可能です。


可搬性も抜群
小型・軽量・堅牢ボディであらゆる実験環境に対応します。

圧倒的な高画質を実現 CDS機能※

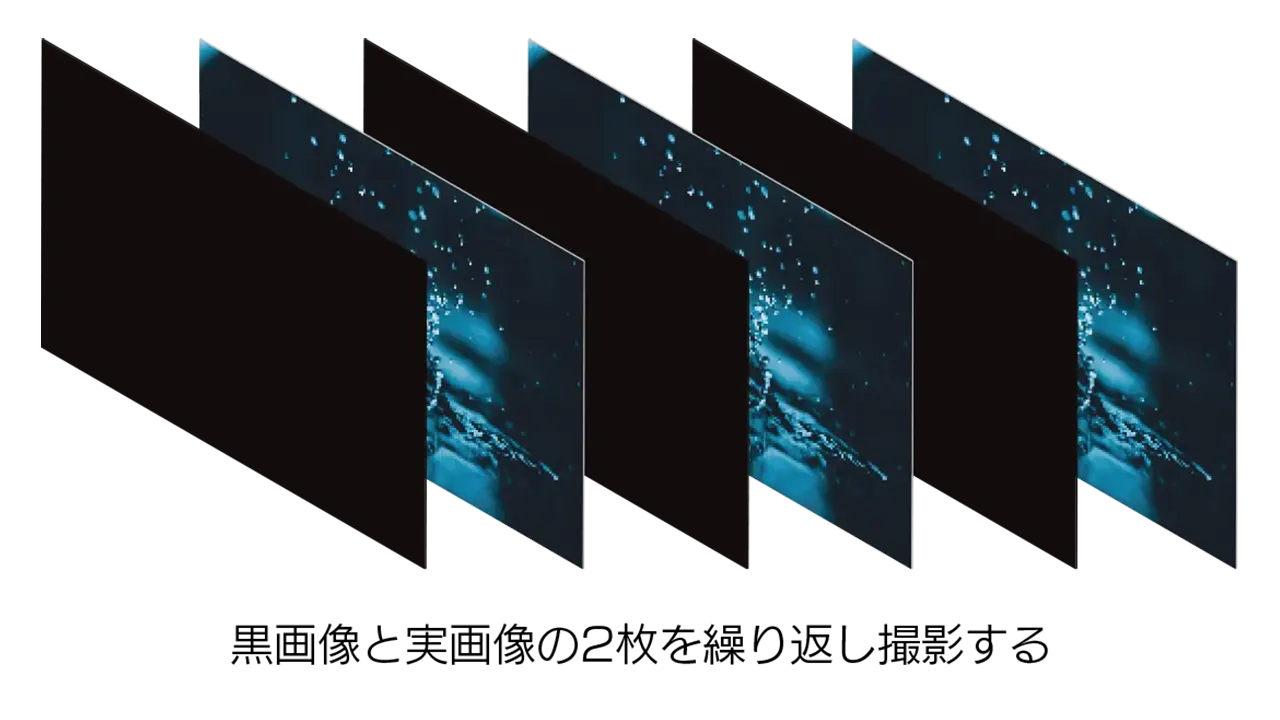

CDS機能の説明イラスト

黒画像・実画像の撮影を繰り返し、毎フレームでノイズを除去Phantom VEO series搭載のCDS機能(Correlated Double Sampling)は、黒画像と実画像の2枚の撮影を繰り返し、毎フレームごとにノイズを除去を行います。
従来、ハイスピードカメラの撮影は、撮影開始時に黒レベル補正を行っていましたが、CDS機能では、この処理をフレームごとに超高速で行います。結果、驚異的にノイズの少ない、ハイダイナミックレンジの撮影が可能になりました。
PIVやDIC等の画像相関法を用いた計測では、ノイズの無い高品質な画像で解析ができるので、精度の高い画像計測が行えます。

超高感度撮影にも対応 ビニングモード

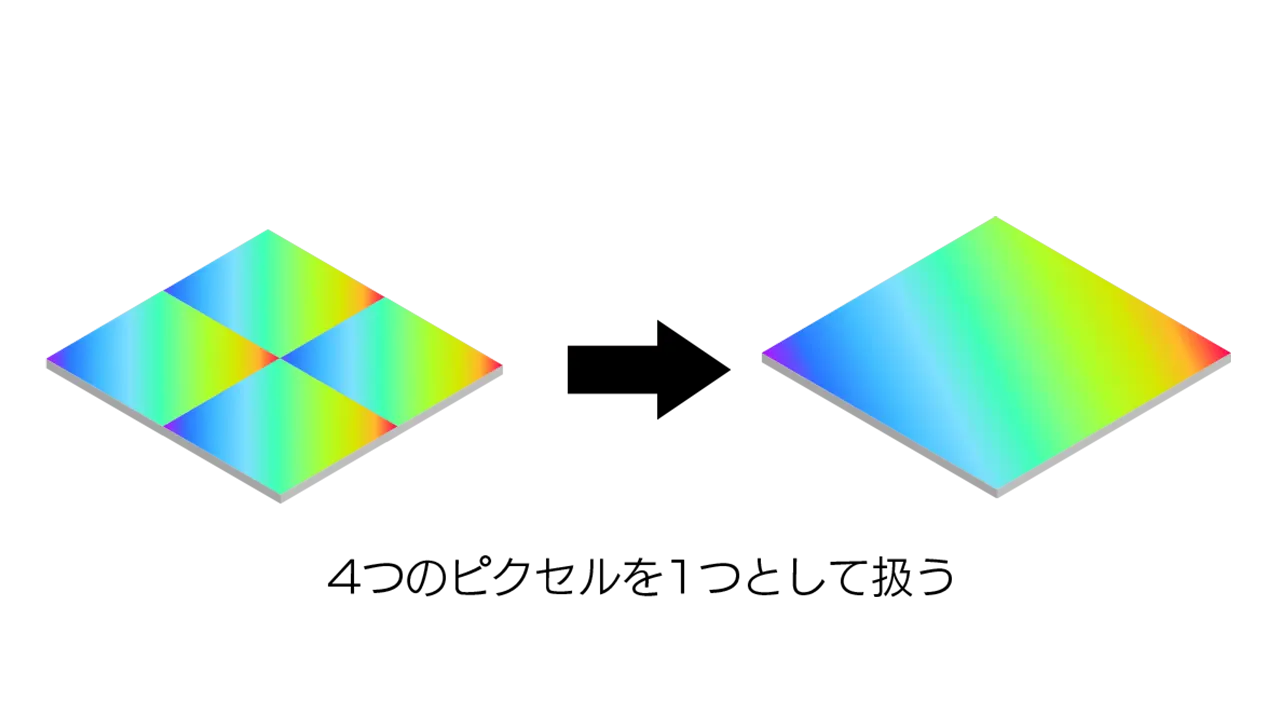

ビニングモードのイラスト

ISO感度125,000(モノクロ)まで向上可能
ビニングとは、画素を複数集めて1つの画素とみなす取り込み方式です。複数の画素を1画素として扱うため、元の画素数分の容量で受光できるので感度が向上します。また、読み出しする画素数が減るため、相対的に転送する速度も速くなります。(※但し、画素数が少なくなる分、解像度は低くなります)

ハードウェアビニングを行うことで、ISO感度を125,000(モノクロ)向上でき、これは標準感度の1.6倍の明るさになります。微弱な光量で実験を行う、明るさが要求される条件でもハイスピード撮影が可能になります。

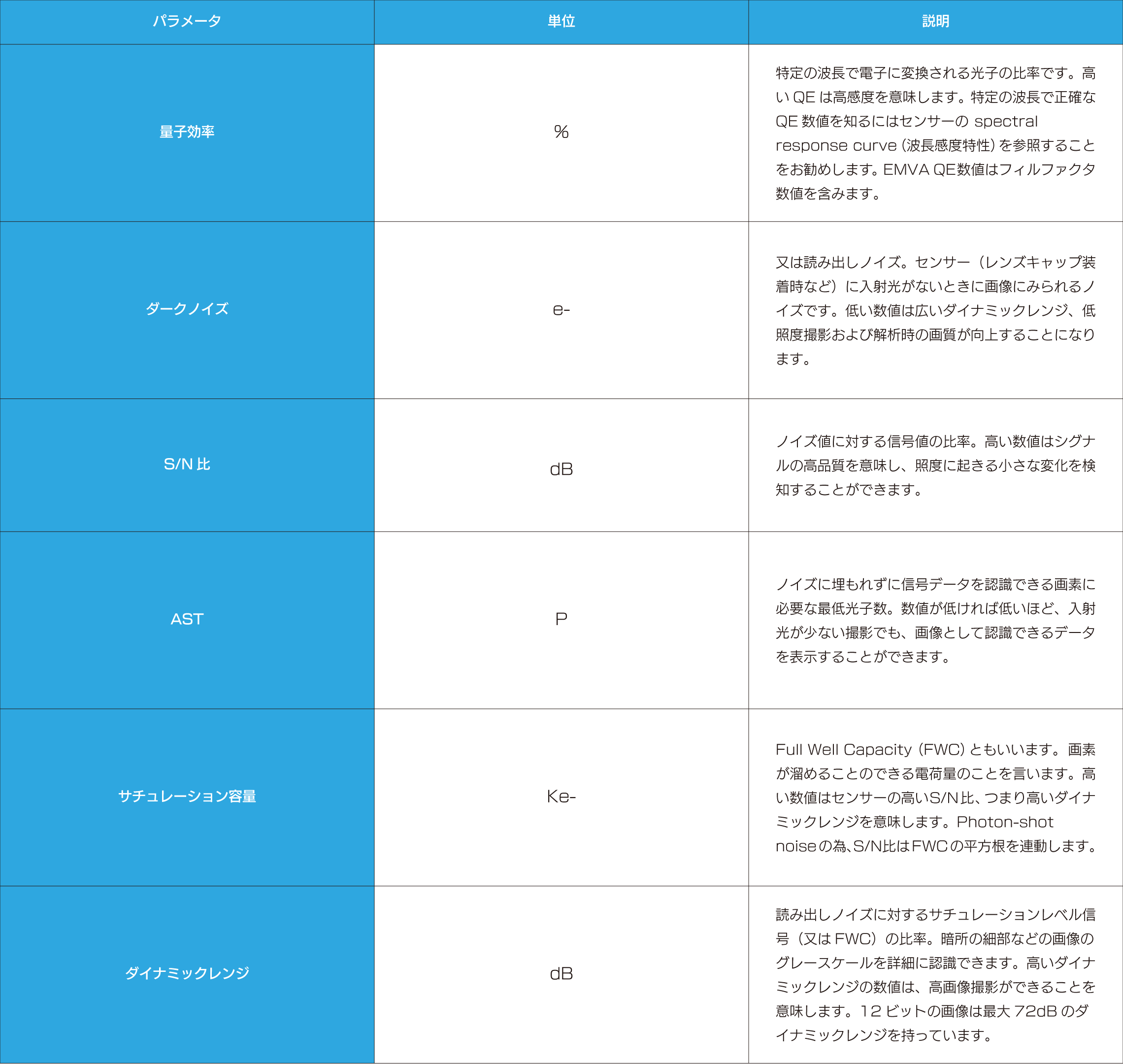

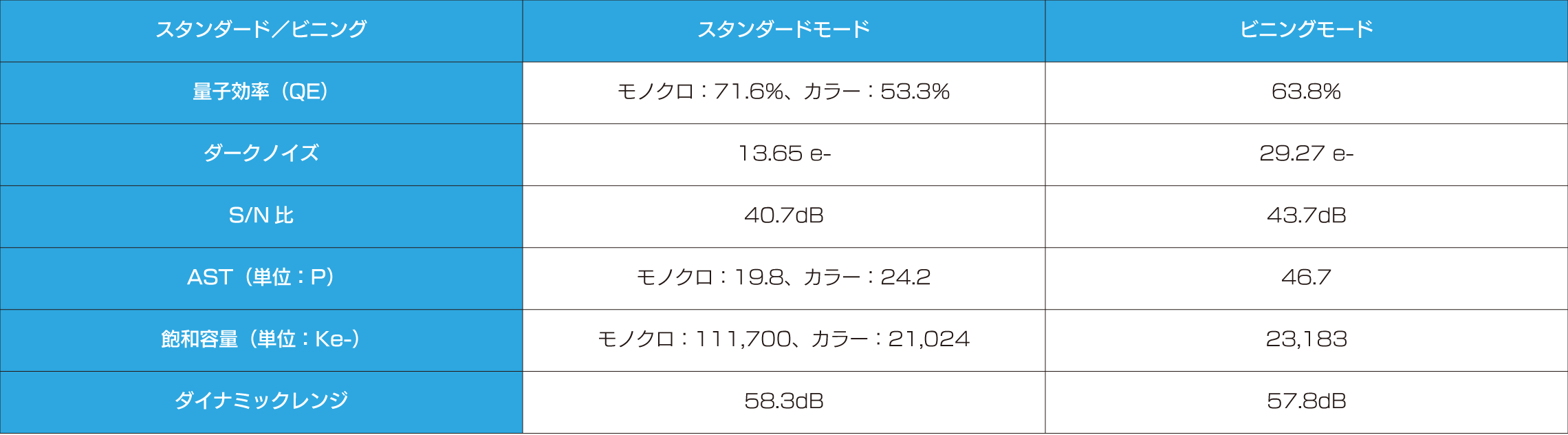

製品概要 仕様・撮影速度・画素数・製品構成

  1. 仕様
  2. 撮影速度・画素数
  3. 製品構成

タブ内容を展開する(公開サイトには表示されません)

タブ1(公開サイトには表示されません)

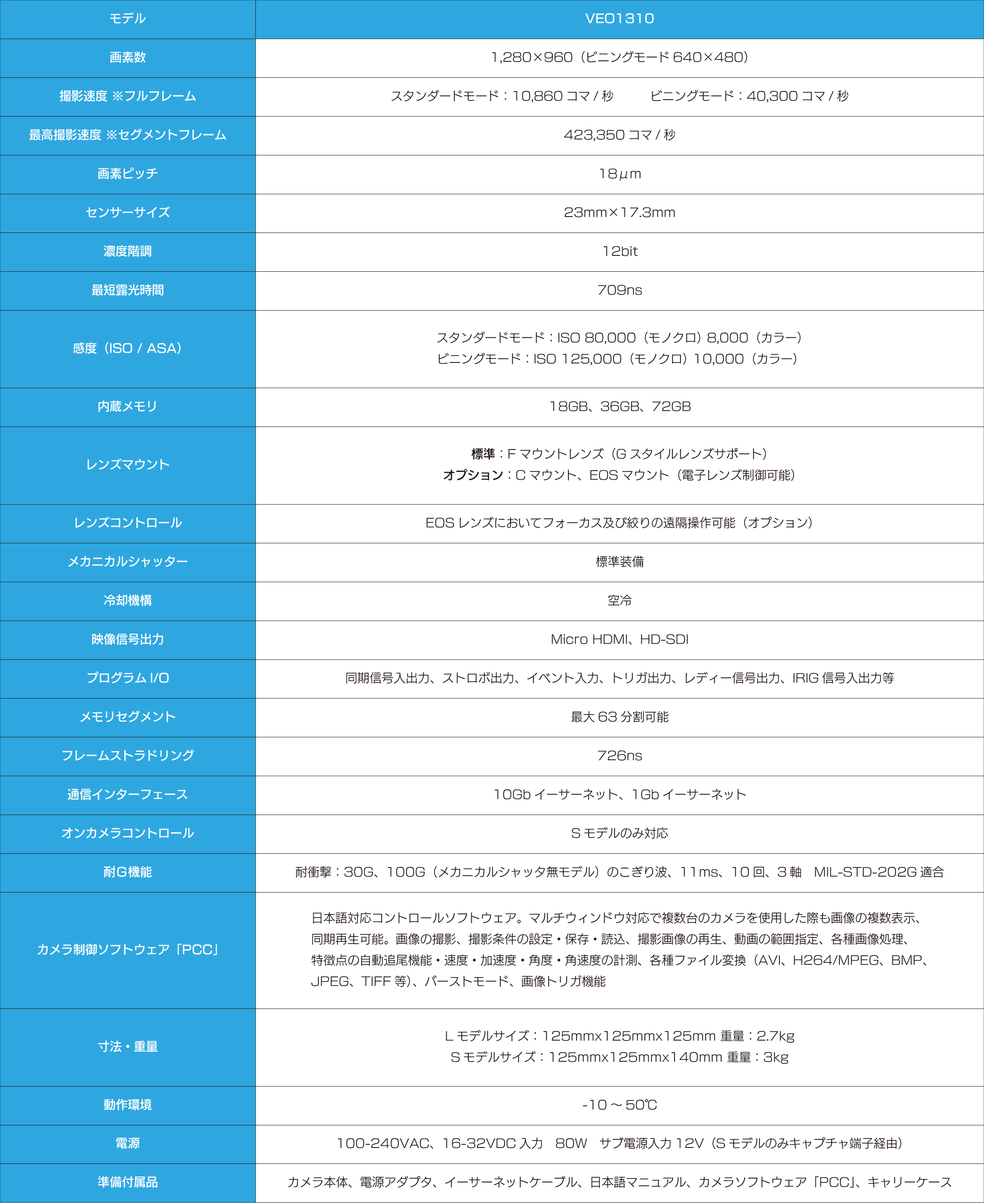

モデルVEO1310VEO1010VEO610

総画素数

1,280 × 960pixel(スタンダード)
640 ×480pixel(ビニング)
撮影速度(フルフレーム時)10,860fps(スタンダード)
40,300fps(ビニング)
8,420fps(スタンダード)
31,270fps(ビニング)
5,610fps(スタンダード)
20,840fps(ビニング)
最高撮影速度423,350fps328,460fps218,970fps
画素ピッチ18μm
センサーサイズ23mm × 17.3mm
濃度階調12bit
最短露光時間709ns
感度(ISO)モノクロ:ISO80,000(スタンダード)/ ISO125,000(ビニング)
カラー:ISO8,000(スタンダード) / ISO10,000(ビニング)
内蔵メモリ18GB、36GB、72GB
レンズマウント標準:Fマウント(Gスタイルレンズサポート)
オプション:Cマウント、EOSマウント(電子レンズ制御可能)
レンズコントロールオプションのEOSマウントでソフトウェア側からの操作可能
メカニカルシャッター標準装備
冷却機構空冷
映像信号出力Micro HDMI、HD-SDI

プログラムI/O

同期信号入力、ストロボ出力、イベント入力、トリガー出力、レディー信号出力、IRIG信号入出力
メモリセグメント最大63分割
フレームストラドル時間726ns
通信インターフェース10Gbイーサネット、1Gbイーサネット
耐G機能耐衝撃:30G、100G(メカニカルシャッター無しモデル)、のこぎり波、11ms、10回、3軸、MIL-STD-202G適合
寸法・重量

Lモデル:サイズ125mm × 125mm × 125mm 重量2.7kg
Sモデル:サイズ125mm × 125mm × 140mm 重量3kg

動作環境-10℃ ~ 50℃
電源100-240VAC 16-32VDC 入力80W サブ電源入力12V(Sモデルのみキャプチャ端子経由)

タブ1 終わり(公開サイトには表示されません)

タブ2(公開サイトには表示されません)

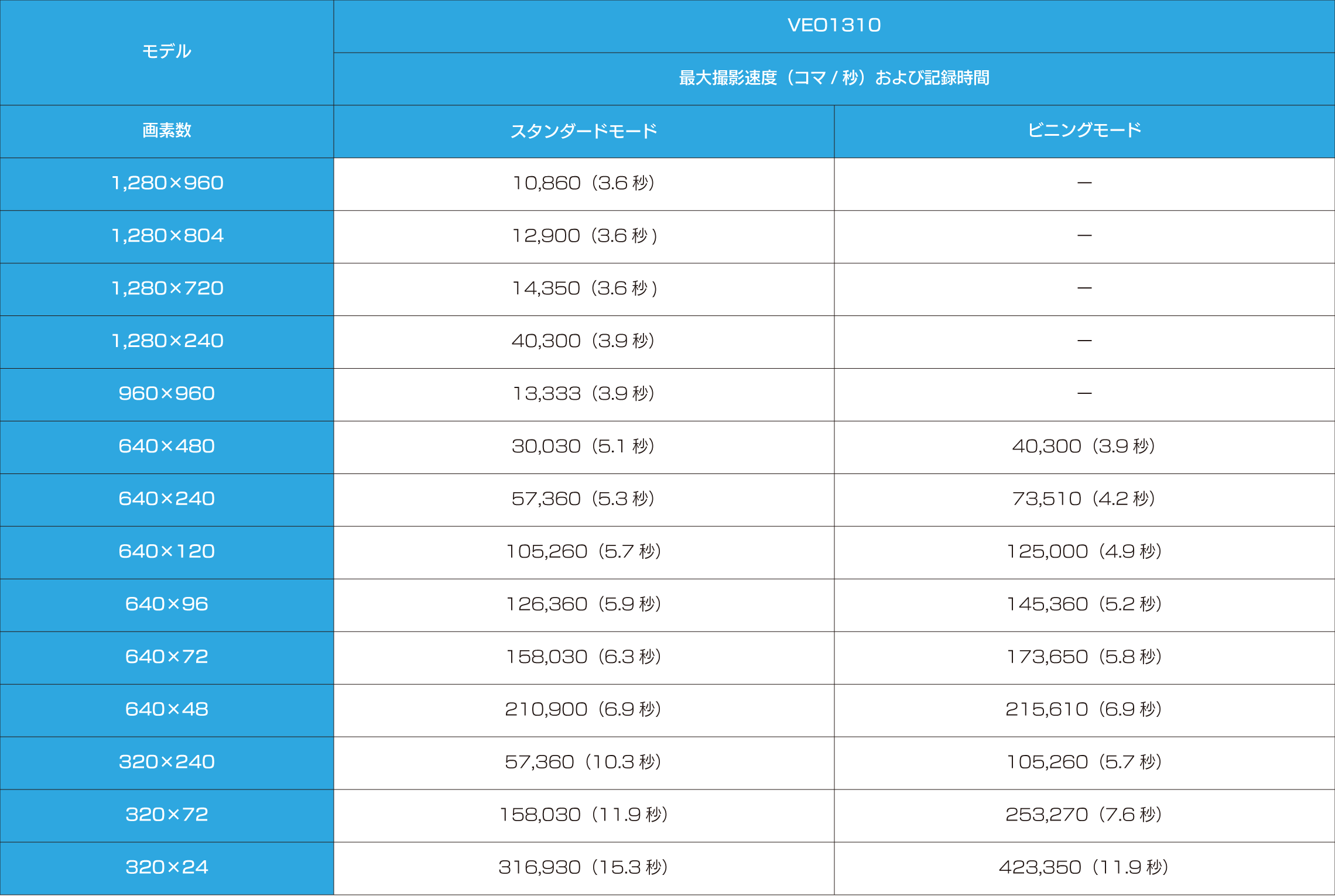

モデル別 最高撮影速度

画素数 / モデル VEO1310 VEO1010VEO610

1280 × 960

10,860fps(3.6秒) 8,420fps(4.4秒)5,610fps(7.1秒)

1280 × 804

12,900fps(3.6秒) 9,330fps(4.4秒)6,670fps(7.1秒)

1280 × 720

14,350fps(3.6秒)

11,140fps(4.4秒)

7,420fps(7.1秒)
1280 × 240 40,300fps(3.9秒) 31,270fps(4.8秒)20,840fps(7.6秒)
960 × 960 13,333fps(3.9秒) 10,340fps(4.8秒)6,890fps(7.6秒)
640 × 480 30,030fps(5.1秒)スタンダード
40,300fps(3.9秒)ビニング
23,300fps(6.4秒)スタンダード
31,270fps(4.8秒)ビニング
15,530fps(10.0秒)スタンダード
20,840fps(7.5秒)ビニング
640 × 240 57,360fps(5.3秒)スタンダード
73,510fps(4.2秒)ビニング
44,510fps(6.8秒)スタンダード
57,030fps(5.2秒)ビニング
29,670fps(10.0秒)スタンダード
38,020fps(8.0秒)ビニング
640 × 120105,260fps(5.7秒)スタンダード
125,000fps(4.9秒)ビニング
81,660fps(7.2秒)スタンダード
96,980fps(6.4秒)ビニング
54,440fps(11.1秒)スタンダード
64,650fps(9.4秒)ビニング
640 × 96 126,360fps(5.9秒)スタンダード
145,360fps(5.2秒)ビニング
98,030fps(7.6秒)スタンダード
112,780fps(6.8秒)ビニング
65,350fps(11.0秒)スタンダード
75,180fps(10.0秒)ビニング
640 × 72 158,030fps(6.3秒)スタンダード
173,650fps(5.8秒)ビニング
122,610fps(8.0秒)スタンダード
134,730fps(7.2秒)ビニング
81,740fps(11.0秒)スタンダード
89,820fps(10.0秒)ビニング
640 × 48 210,900fps(6.9秒)スタンダード
215,610fps(6.9秒)ビニング
163,630fps(8.8秒)スタンダード
167,280fps(8.8秒)ビニング
109,090fps(12.0秒)スタンダード
111,520fps(10.0秒)ビニング
320 × 240 57,360fps(10.3秒)スタンダード
105,260fps(5.7秒)ビニング
44,510fps(13.2秒)スタンダード
81,660fps(7.2秒)ビニング
29,670fps(20.0秒)スタンダード
54,440fps(10.0秒)ビニング
320 × 72 158,030fps(11.9秒)スタンダード
253,270fps(7.6秒)ビニング
122,610fps(15.2秒)スタンダード
196,500fps(9.6秒)ビニング
81,740fps(23.0秒)スタンダード
131,000fps(14.0秒)ビニング
320 × 24 316,930fps(15.3秒)スタンダード
423,350fps(11.9秒)ビニング
245,900fps(19.6秒)スタンダード
328,460fps(15.2秒)ビニング
163,930fps(29.0秒)スタンダード
218,970fps(22.0秒)ビニング

※上記画素数以外にも、640 × 12pixel(スタンダード)、320 × 6pixel(ビニング)ごとに任意の画素数が設定可能です。水平解像度は、さらに小さい値に設定することも可能ですが、撮影速度は向上せず、記録時間のみを長くすることが可能です。
※最低撮影速度は50fpsです。
※上記の記録時間は、最大メモリ72GBの時間です。記録時間は36GB場合は表記の半分、18GBの場合は表記の1/4になります。
※シャッターオフモードにすると、640 × 12pixelと320 × 24pixelでさらに最高撮影速度を向上することができます。
■VEO1310:604,000fps  ■VEO1010:468,000fps  ■VEO610:312,000fps

タブ2 終わり(公開サイトには表示されません)

タブ3(公開サイトには表示されません)

製品構成

  • カメラ本体
  • 電源アダプタ
  • イーサネットケーブル
  • コントロールソフト「PCC」
  • 日本語マニュアル
  • キャリングケース
    ※レンズ・PCは含まれておりません。

カメラコントロールソフト「PCC」

日本語対応コントロールソフトウェア。
マルチウインドウ対応で、複数台のカメラを使用した場合の画面複数表示、同時再生可能。

◇標準機能
撮影条件の設定、録画、保存、読込、再生、動画の範囲指定、各種画像処理

◇計測機能
特徴点の自動追尾距離、速度、加速度、角度、角速度の計測、バーストモード

◇各種ファイル変換
AVI、H264/MPEG、BMP、JPEG、TIFF 等

タブ3 終わり(公開サイトには表示されません)
