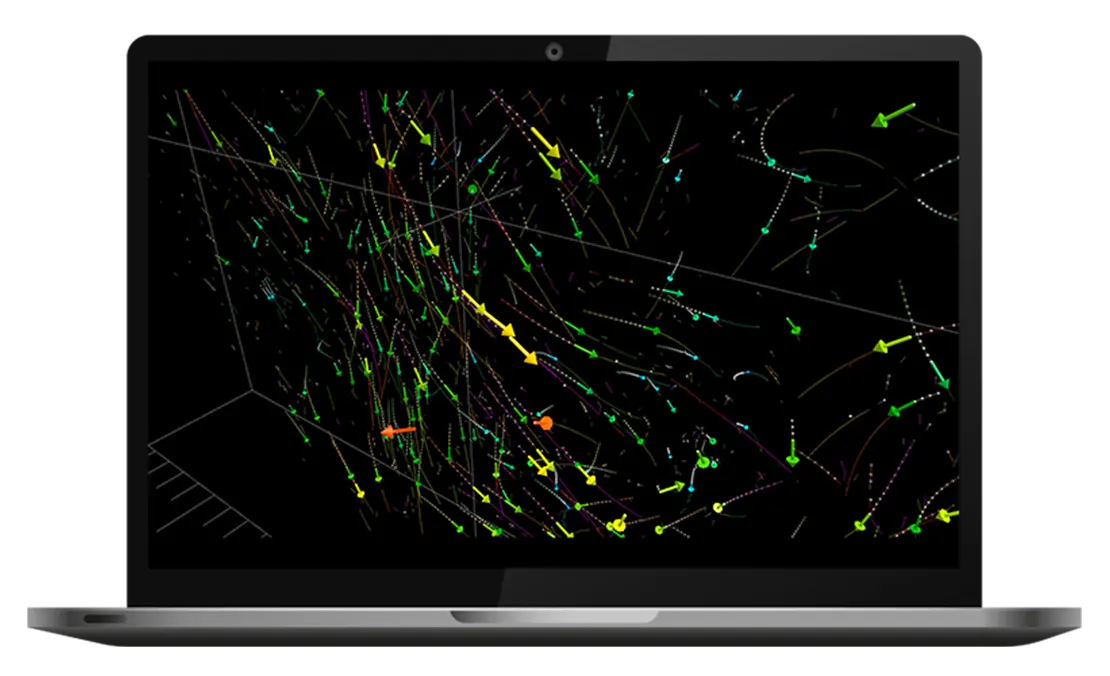

Flow_Expert3DPTV製品写真

3DPTVソフト Flow Expert3DPTV

3次元PTV(Particle Tracking Velocimetry)ソフトウェア

3DPTVソフト 「Flow Expert3DPTV」は、流れの複雑な動きを全方位で捉え、流体を3次元で計測できます。壁面近傍やせん断の大きい複雑な流れも、細部まで計測し速度の3成分を算出します。自動粒子抽出機能と「ボリュームセルフキャリブレーション」による計測誤差の最小化により、高精度な3次元計測が可能となります。従来は困難であった3DPTVの技術を、より効率的にするソフトウェアです。


流体を3次元で計測 3次元PTV(Particle Tracking Velocimetry,粒子追跡法)

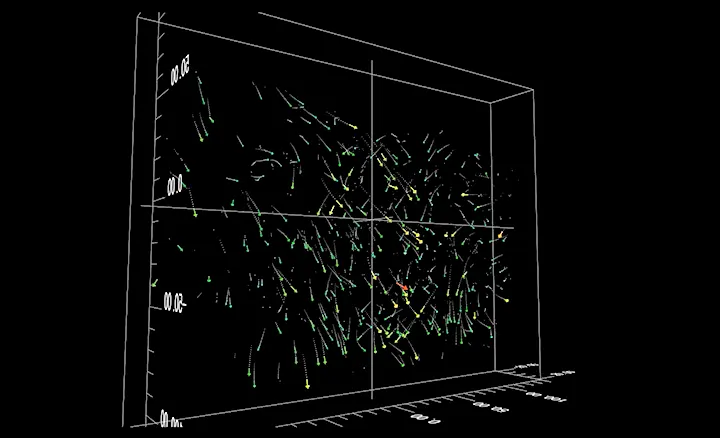

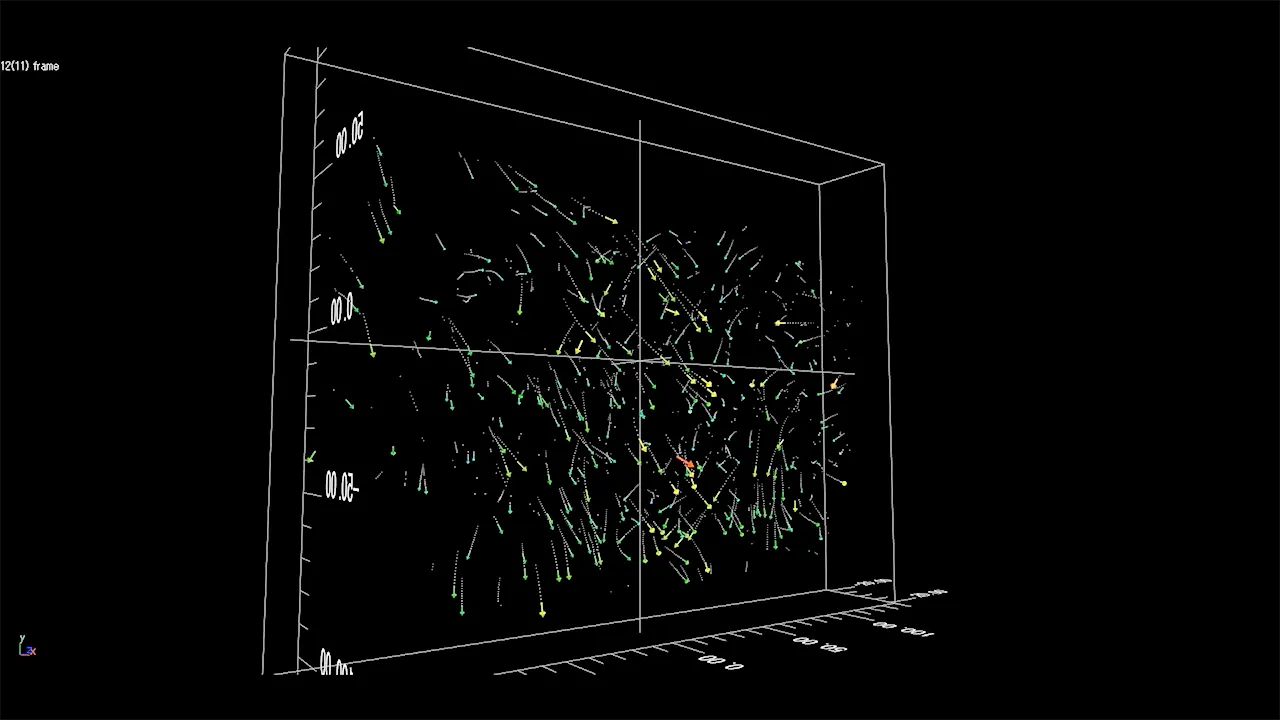

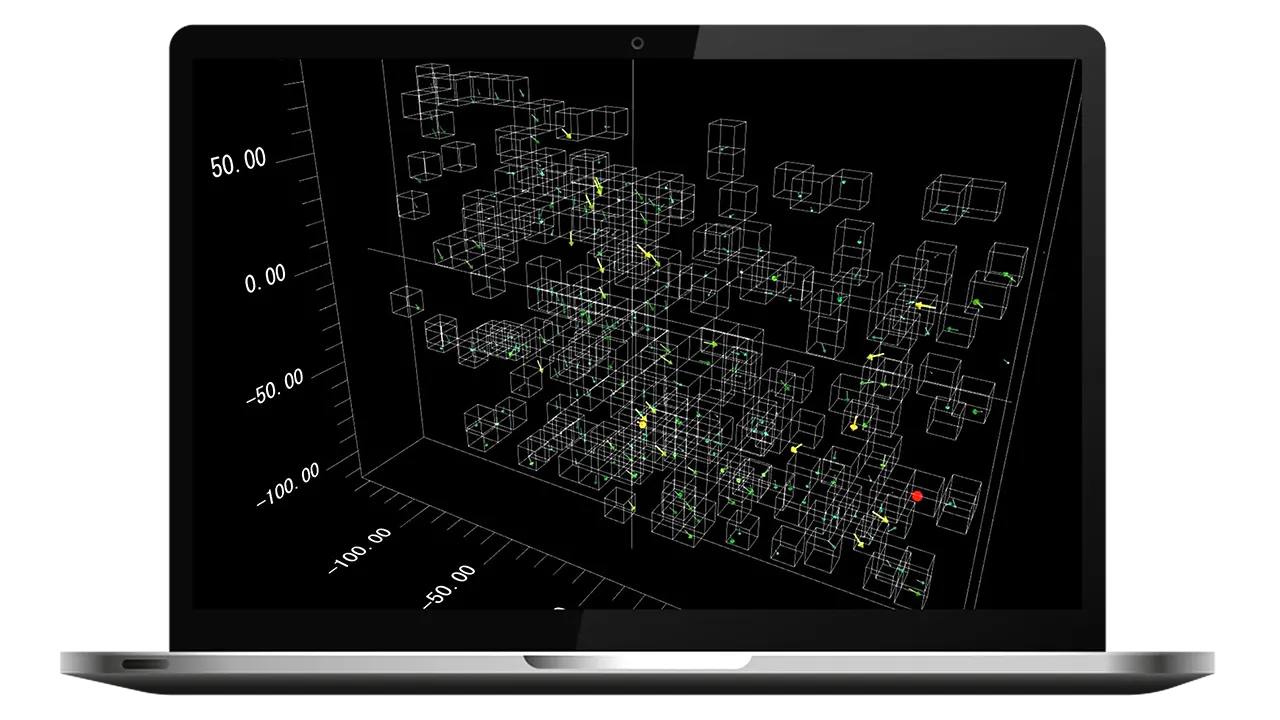

3DPTVのベクトルを表示

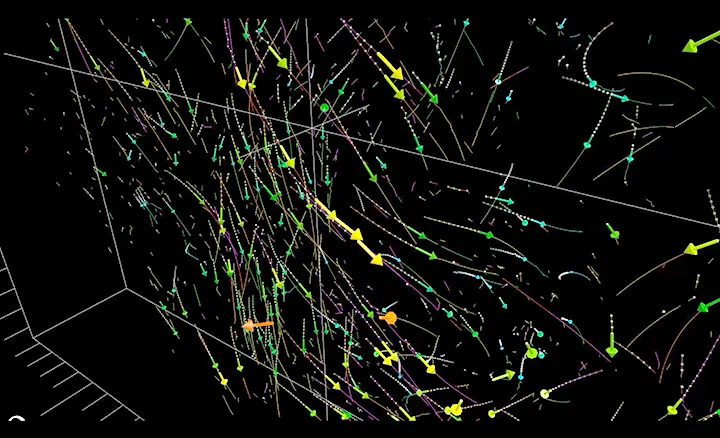

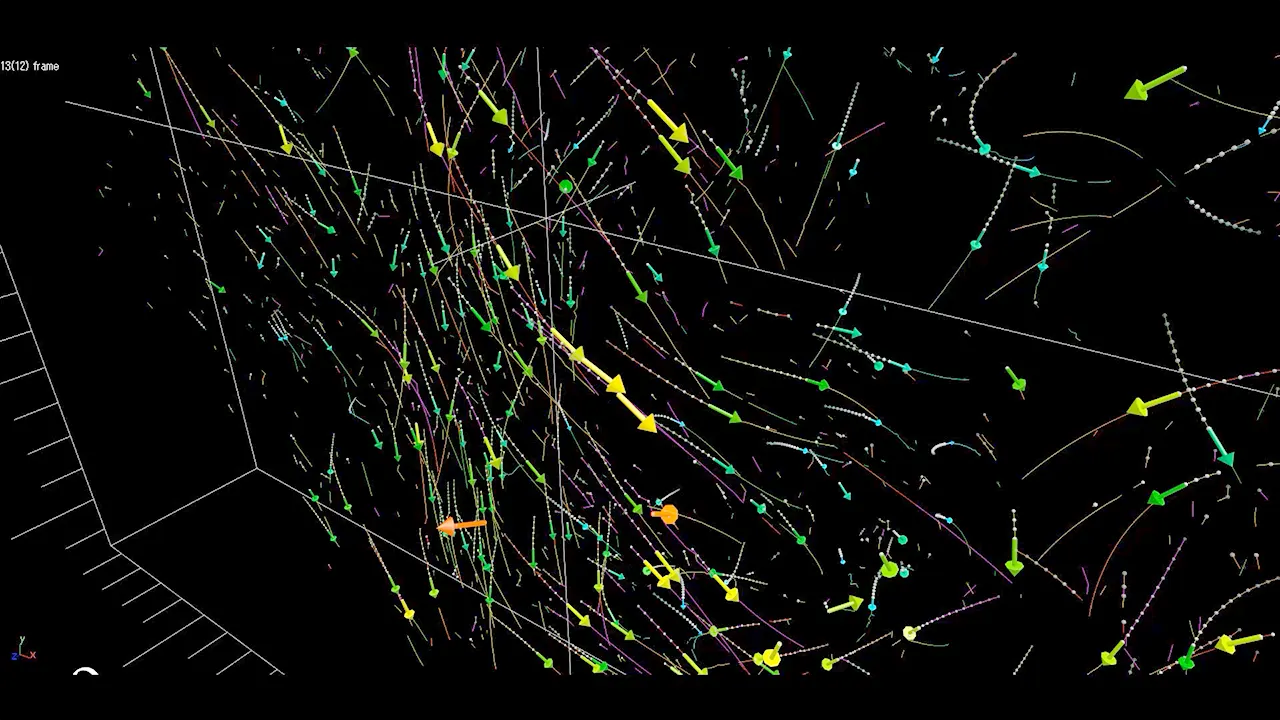

3DPTVのベクトルと軌跡を表示

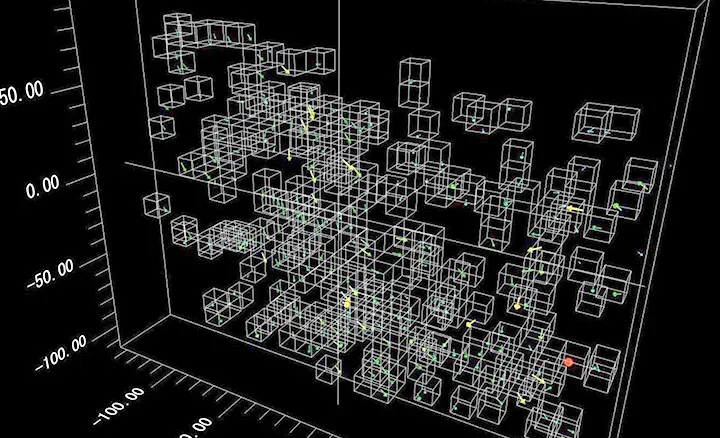

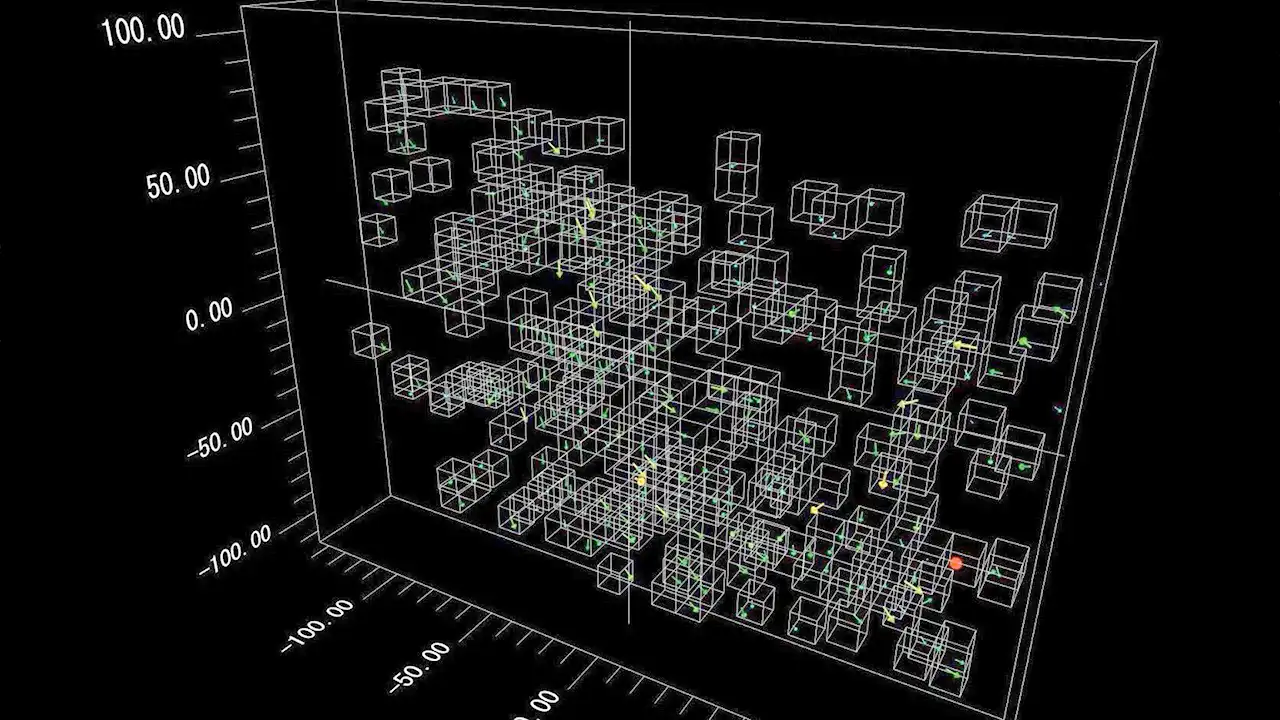

ベクトルとボックスを表示

3DPTVは、レーザーシート面上の測定とは違い、測定領域にボリュームがあります。流れ場にシーディングしたトレーサー粒子を追跡して、複雑な流体構造を3次元で計測することができます。流体の速度ベクトルを算出して、3D表示で視点を変更しながら確認することができ、計測データはCSVで出力可能です。

➡3DPTVソフトFlow Expert3DPTVのカタログをダウンロードする


くしゃみ(飛沫)の3次元PTV計測

使用機材

”飛沫を定量化”
くしゃみの際に飛散する飛沫を3次元PTVで計測した事例です。ハイスピードカメラ3台と高輝度LED光源を使用して計測しています。

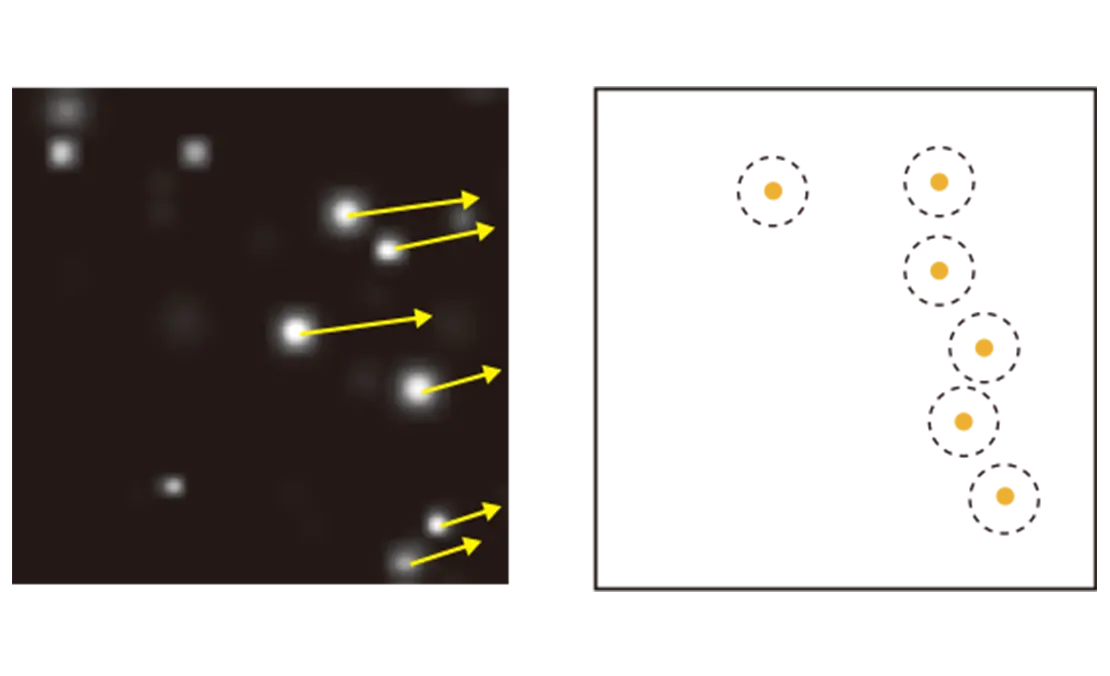

PTVの原理 計測の概要

PTVの概要説明の粒子画像

粒子画像

PTVの概要説明_探査範囲

探査範囲(推定移動範囲)
※点線丸枠

PTV(粒子追跡法)では個々の粒子を追跡して速度ベクトルを算出します。速度勾配の大きい、壁面近傍に対しても精密に計測ができます。
粒子移動先の判定に探査範囲(推定移動範囲)を設定し、粒子移動量を求めます。探査範囲内に複数の粒子が存在する場合には、ベクトルを算出しません。

粒子マスク法

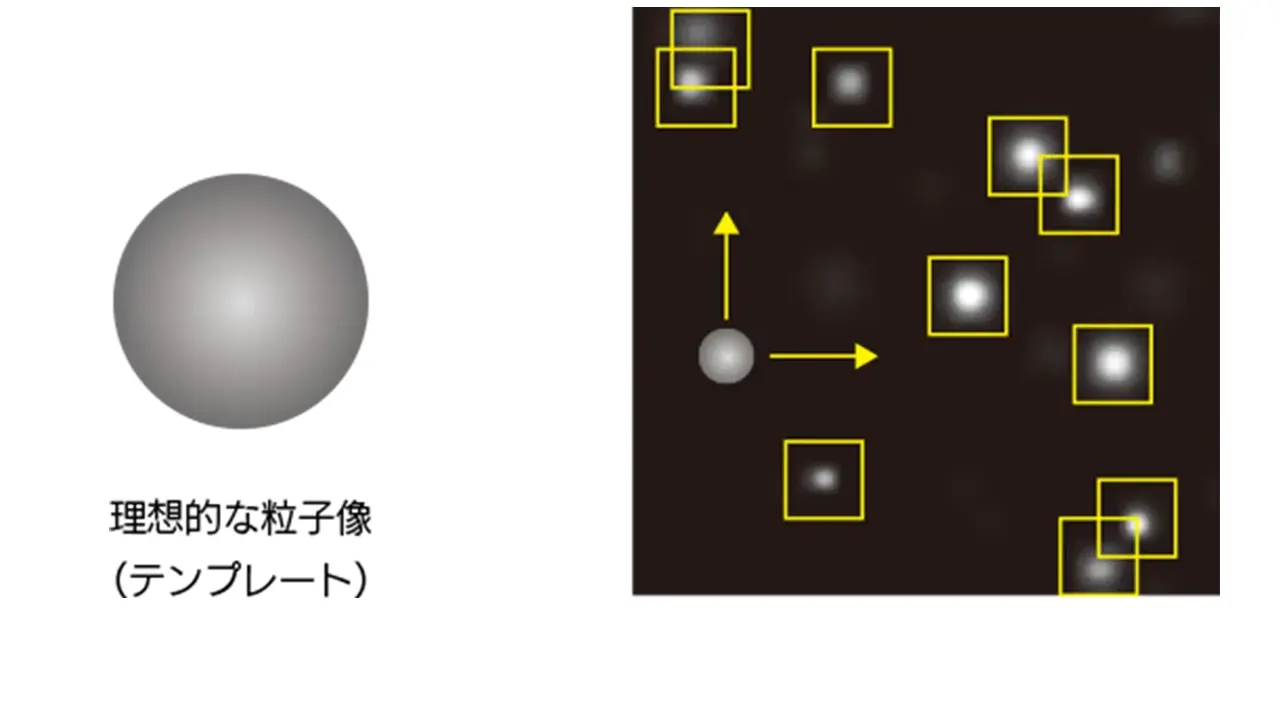

PTVの概要説明_理想的な粒子像

Flow Expert3DPTVでは、粒子の移動先を求めるために「粒子マスク法」を使用しています。「粒子マスク法」とは、理想的な粒子像のテンプレートを用意して、濃淡画像(粒子の濃淡)における輝度値のピーク位置を探して移動先を特定します。

※左図では、理想的な粒子像の濃淡(輝度分布)から相関係数を求め、ピーク値を探していきます。


3DPTVの計測手順 計測の流れ

3DPTVの計測手順をCG映像で紹介します。ノズルからの噴流を計測対象と仮定して、ハイスピードカメラ3台とLED光源を使用した事例としています。計測対象となる画像を撮影して、速度ベクトル算出までの手順を紹介いたします。

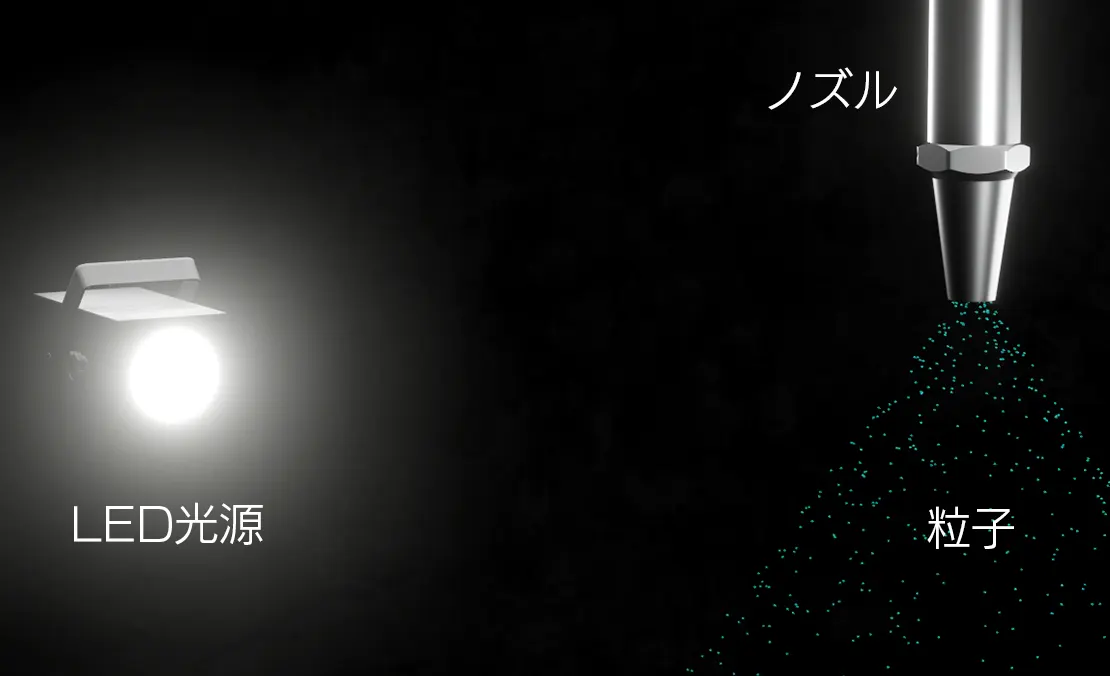

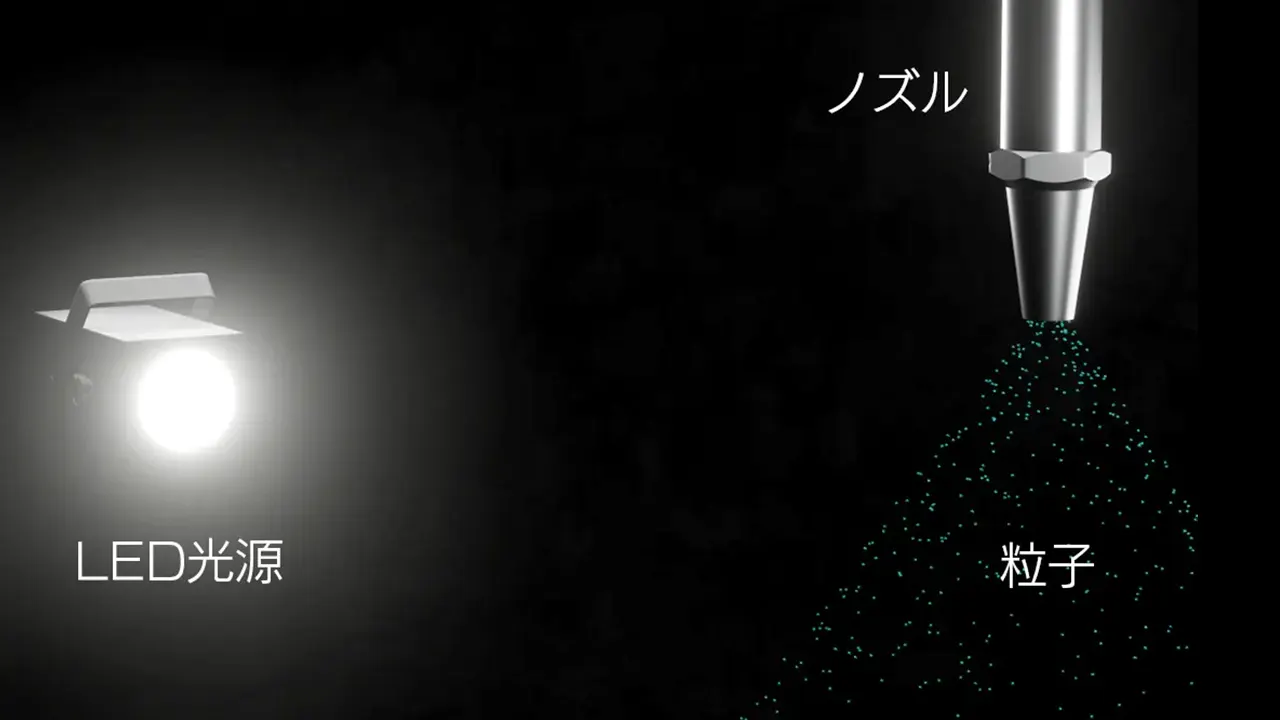

1. 噴流の粒子を可視化する

3DPTVの粒子を可視化

ノズルから吐出される粒子の噴流を、高輝度LED光源を照射して可視化します。

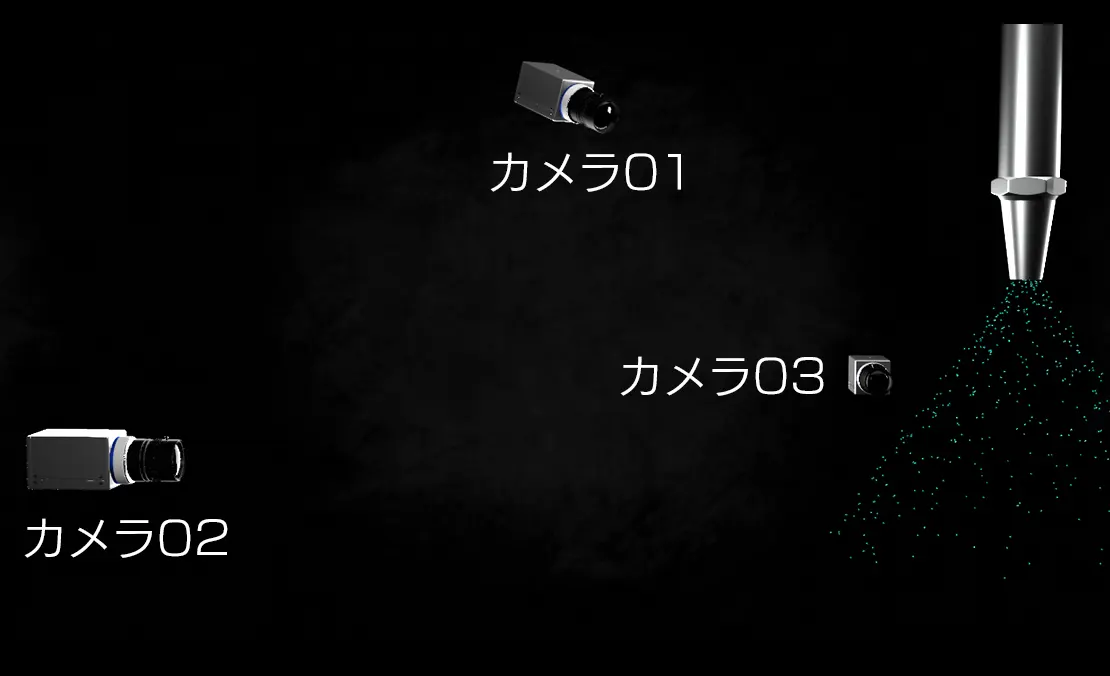

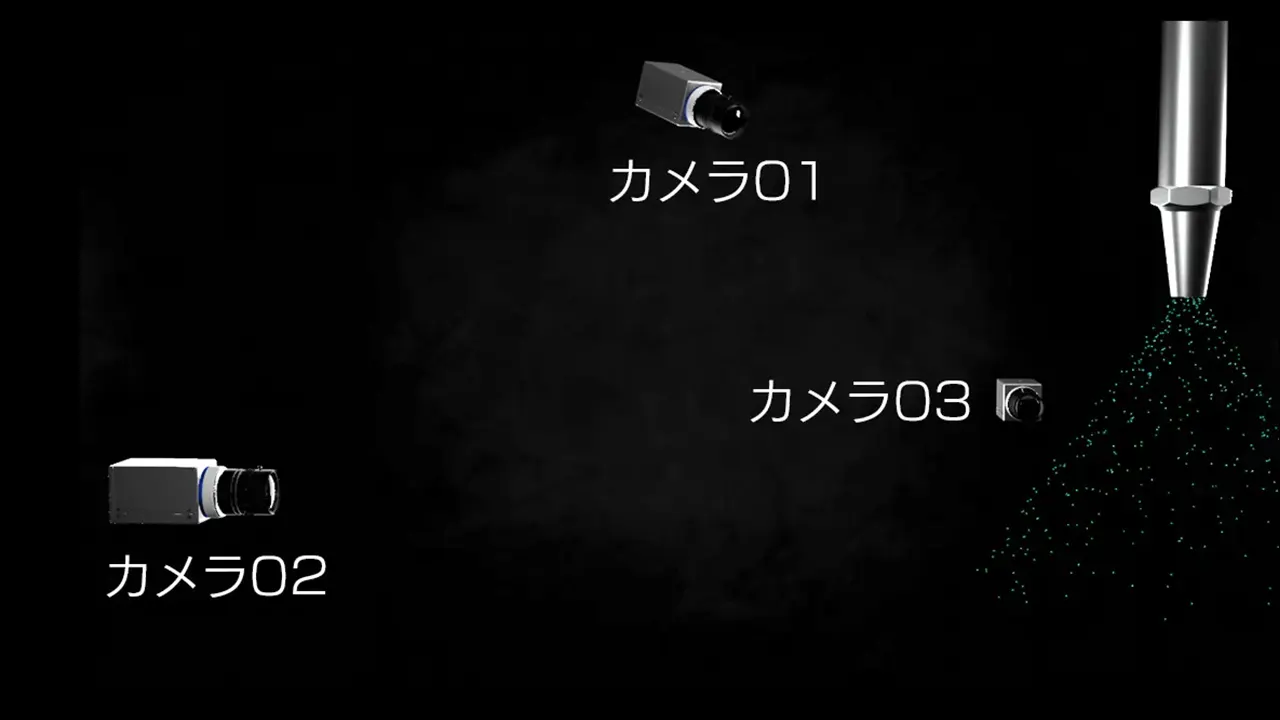

2. カメラを配置する(例:カメラ3台使用)

3DPTV_3台のカメラを配置

3台のカメラを配置

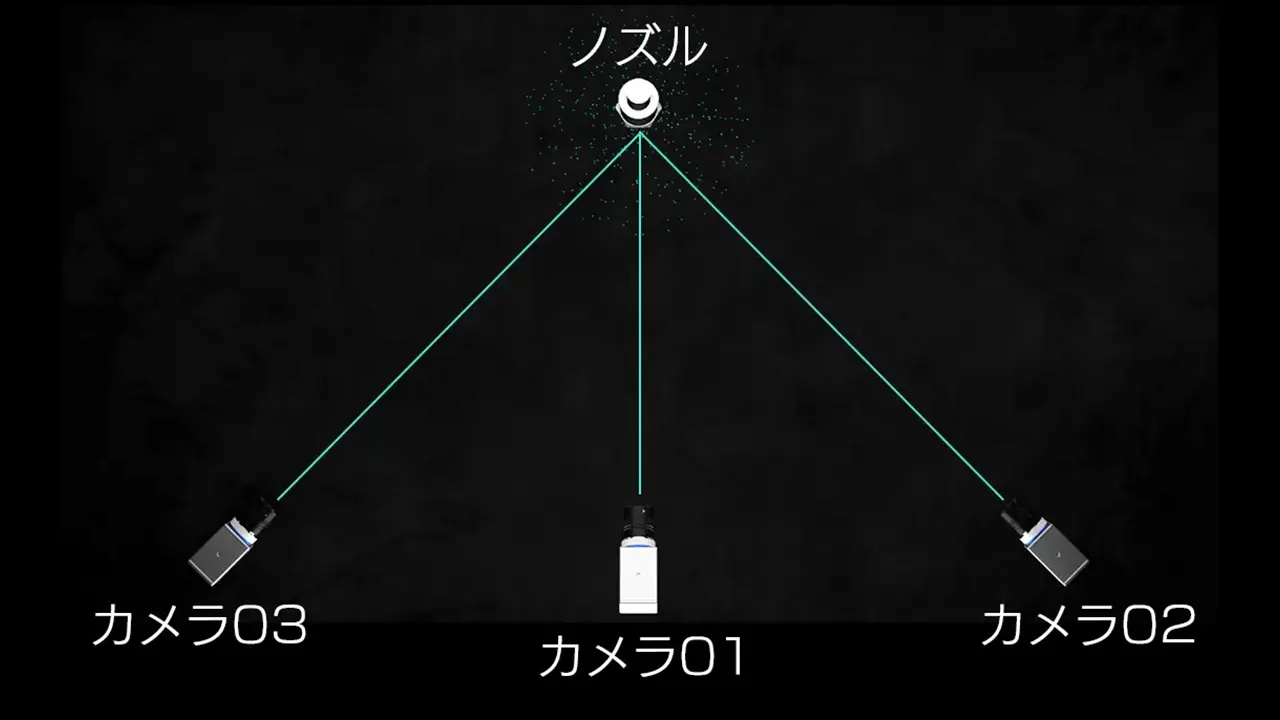

3台のカメラの上からの視線

カメラの視線

測定対象を囲むようにカメラを配置して、同エリアを撮影します。カメラは同期させて、同じ時間軸で撮影をしていきます。

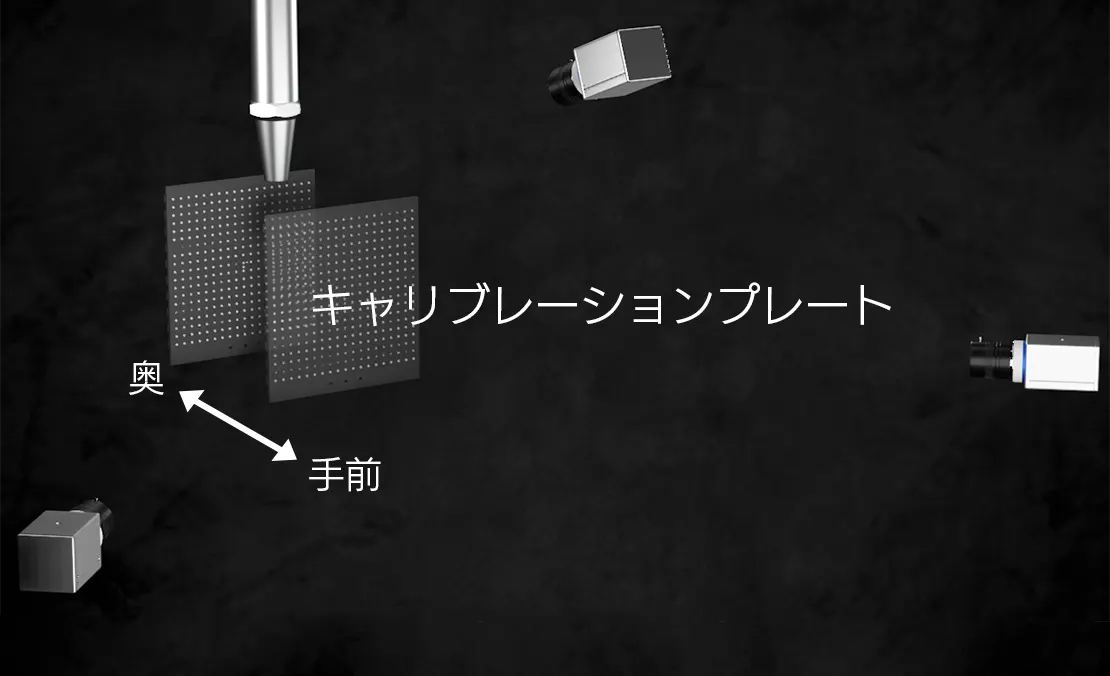

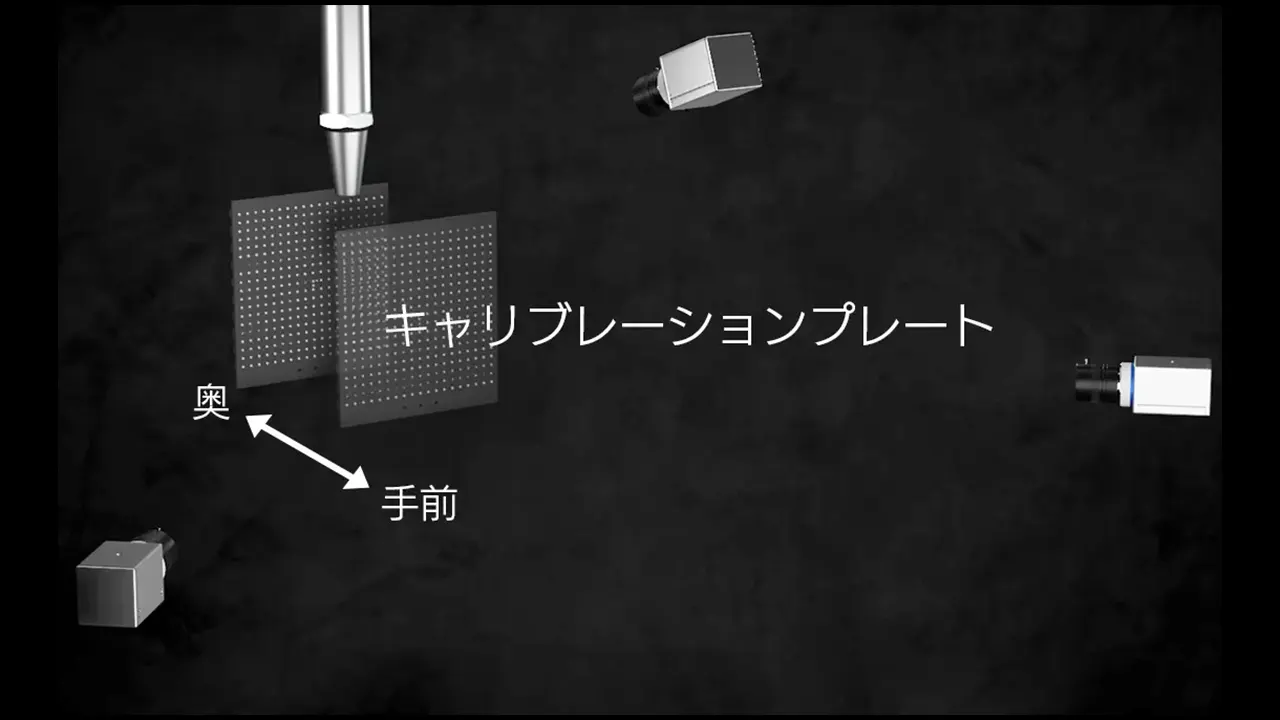

3. キャリブレーションを行う

1110_676_製品情報

キャリブレーションプレート(校正板)を使用して、カメラ3台の校正を行います。プレートを測りたい場所に配置して、カメラ3台でそれぞれ撮影します。

Z軸方向へトラバースさせ、手前と奥の2面でプレートを撮影することで、画像座標と空間座標の関連付けができます。

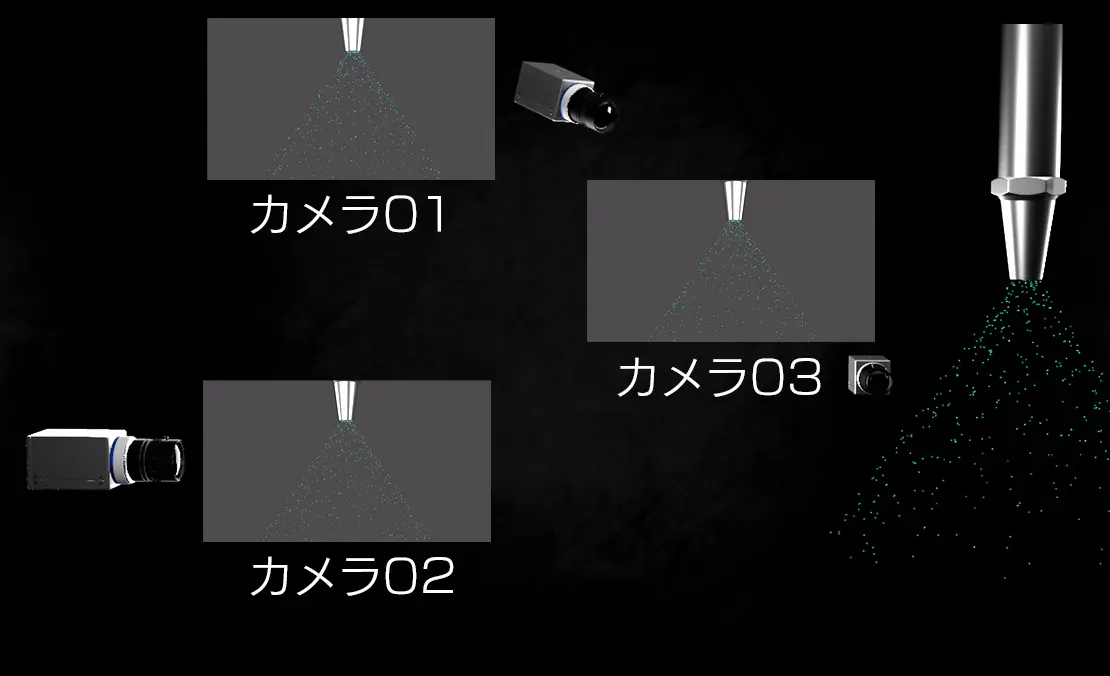

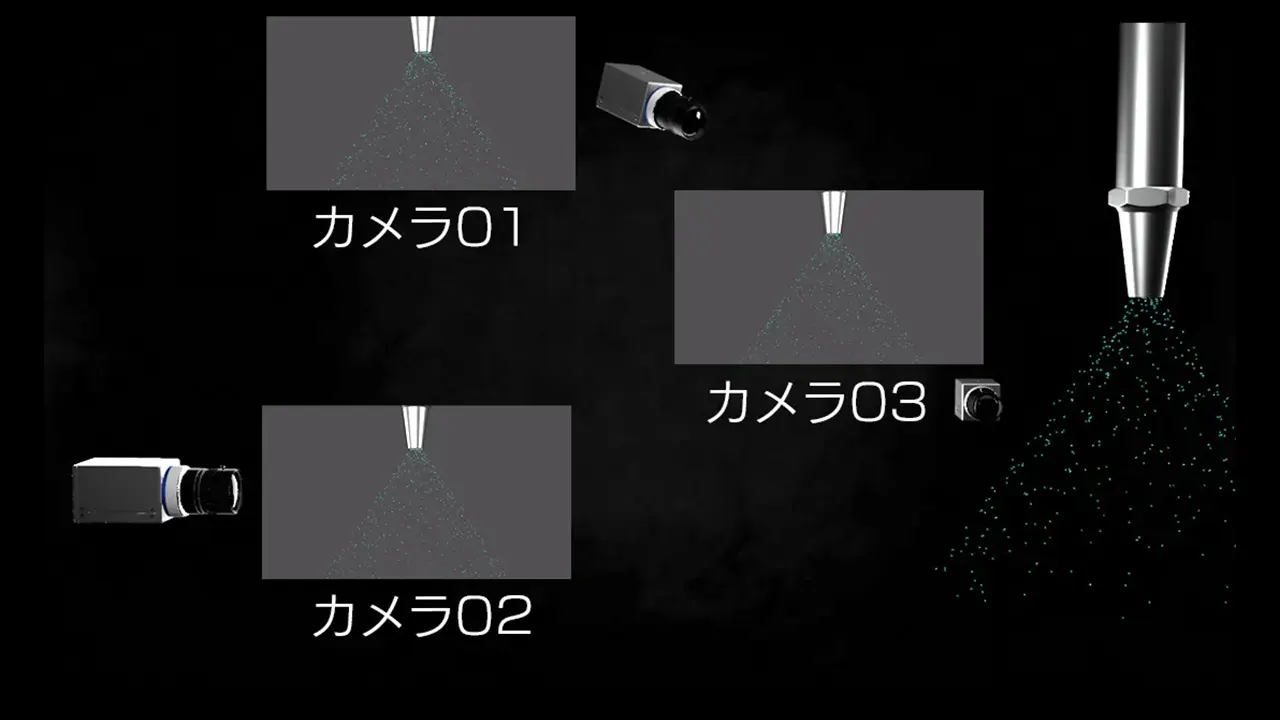

4. 撮影(3台のカメラ:各視点で撮影)

カメラ3台の撮影画像

カメラ3台それぞれの視点から粒子を撮影。
撮影した画像をソフトウェアにインポートして計測を行います。

5. 「Flow Expert3DPTV」で計測(速度ベクトルを算出)

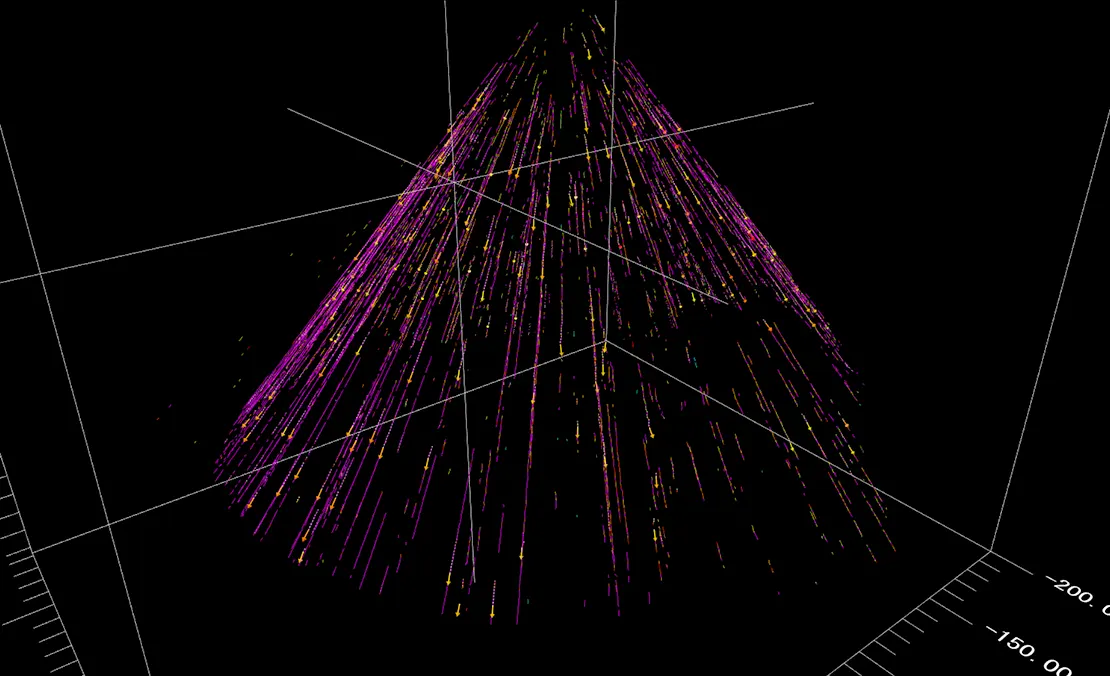

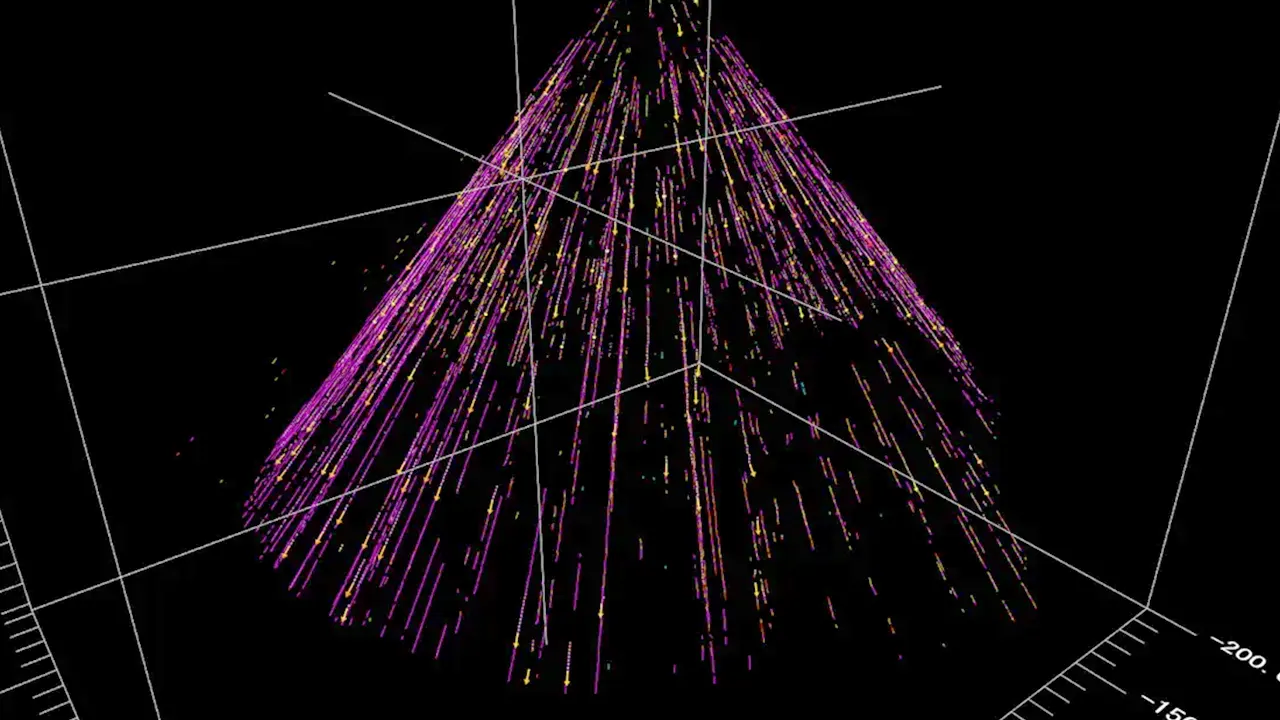

3DPTVの速度ベクトル横から

速度ベクトルと軌跡を表示

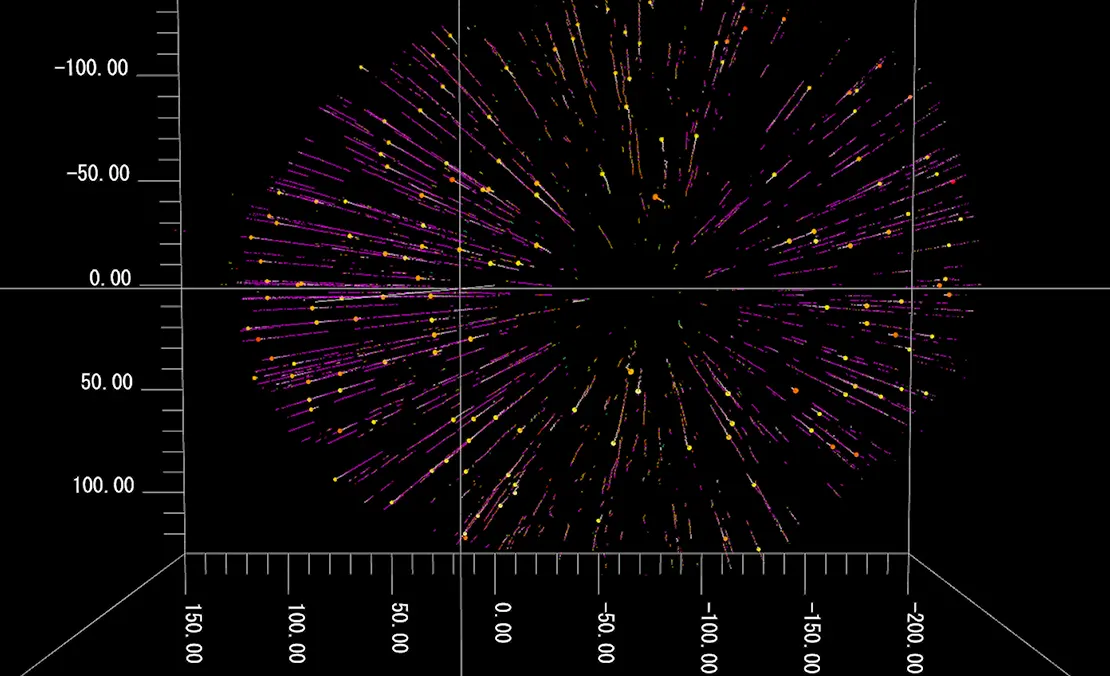

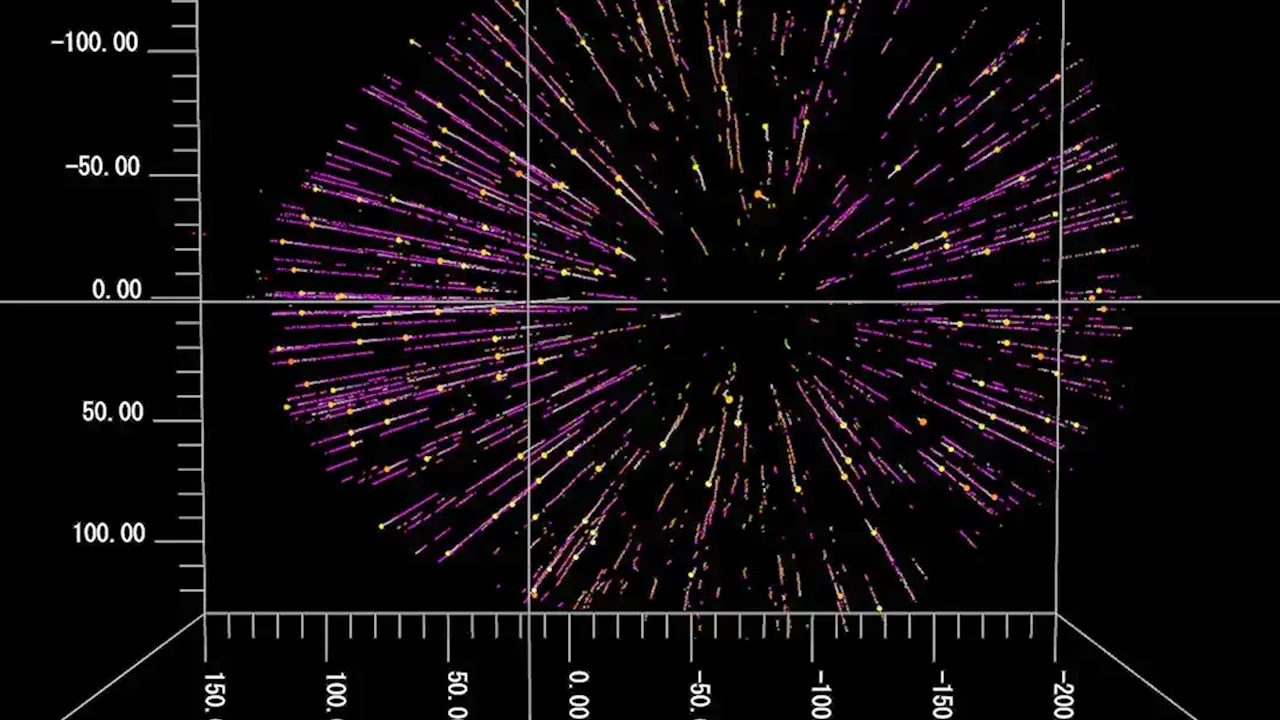

3DPTVの速度ベクトル上から

上からの視点

PIV計測で知っておくべき!トレーサー粒子の基礎知識

お役立ち資料【プレゼンにも使える
PIV計測で知っておくべき!トレーサー粒子の基礎知識

PIVの計測精度に関わる重要なトレーサー粒子についてお調べですか?この資料では、トレーサー粒子を選ぶ時に注意するポイントや特徴をわかりやすく解説しています。まずはトレーサー粒子の概要をつかむのに最適です。資料をダウンロードする


3DPTVのキャリブレーション(校正) キャリブレーションに必要なツール

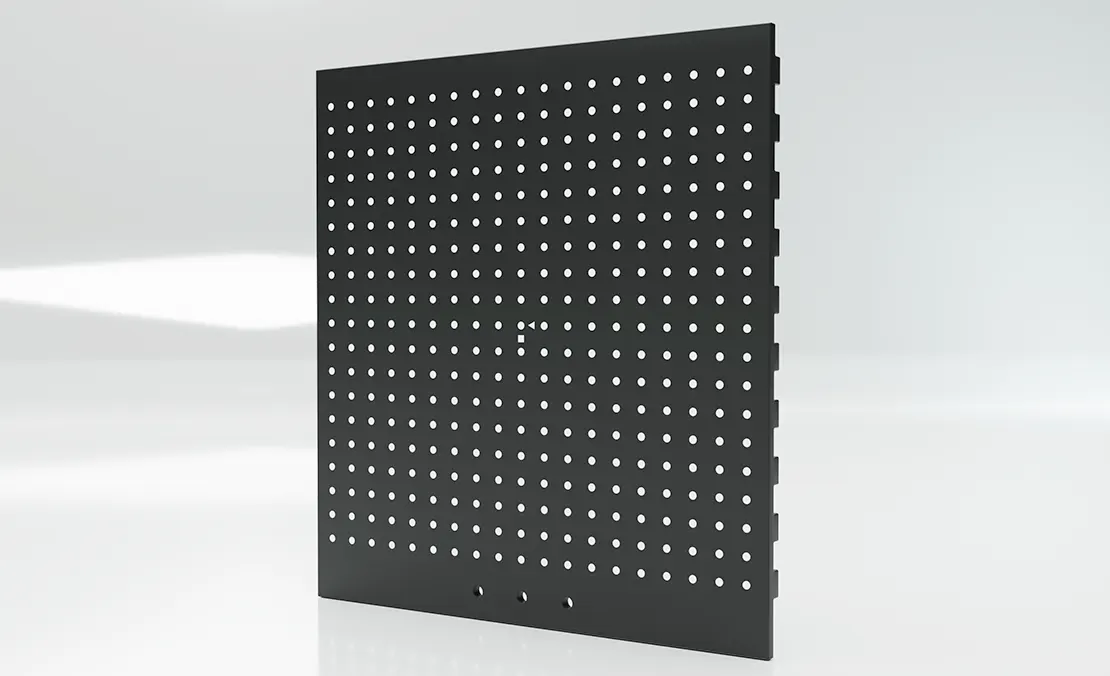

キャリブレーションプレート(校正板)

3DPTVを行うために等間隔にドットを刻印した専用のキャリブレーションプレート(校正板)を使用します。

複数のカメラでキャリブレーションプレートを撮影して、空間と画像を関連付け行います。流れ場の3次元空間の位置情報をカメラに投影することで、正確な粒子移動量を算出することができます。

3DPTV_キャリブレーションプレート

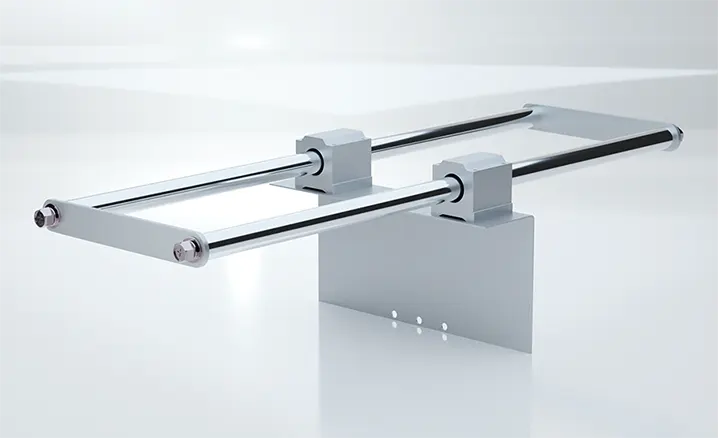

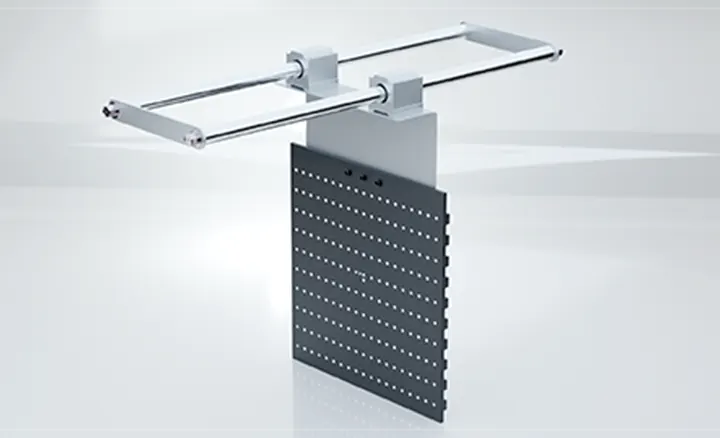

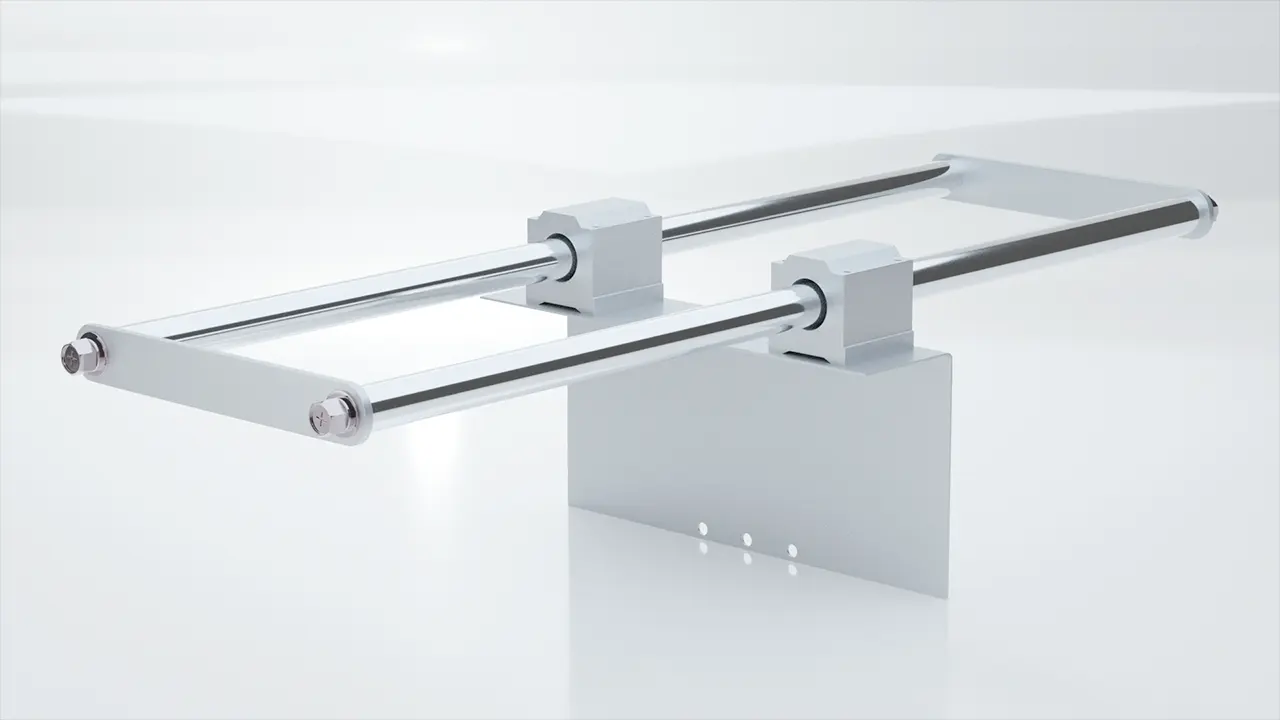

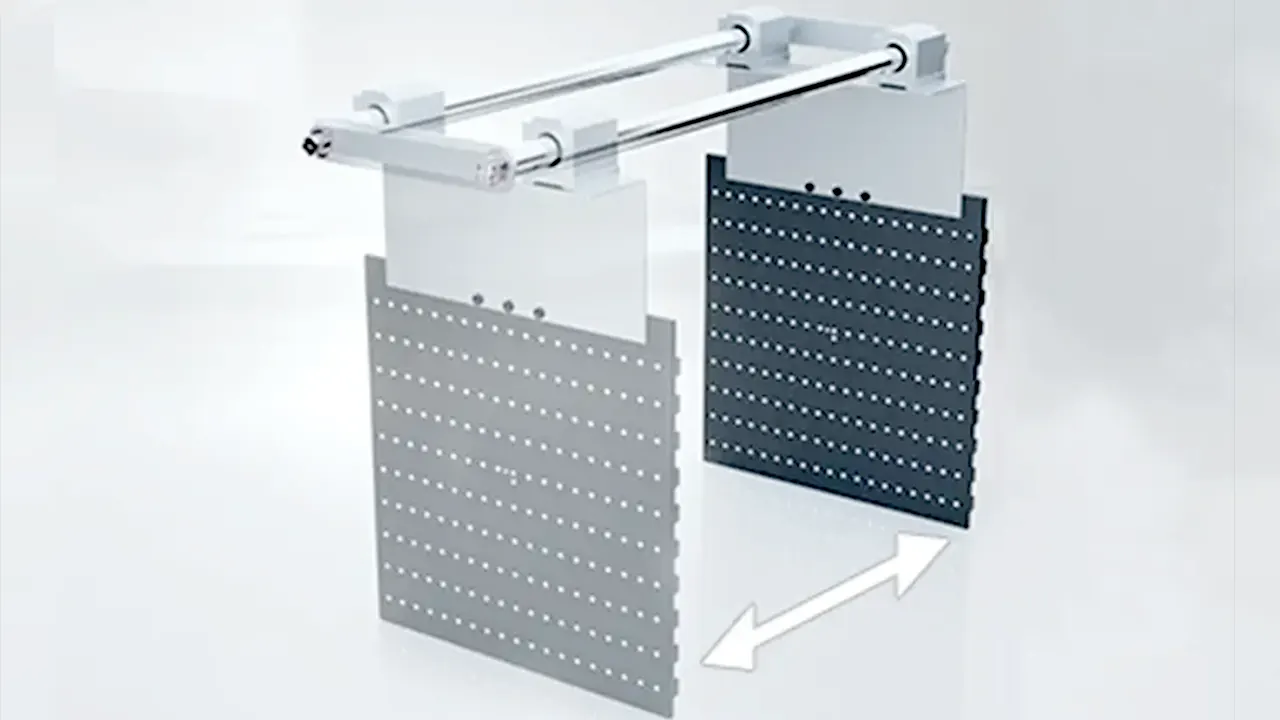

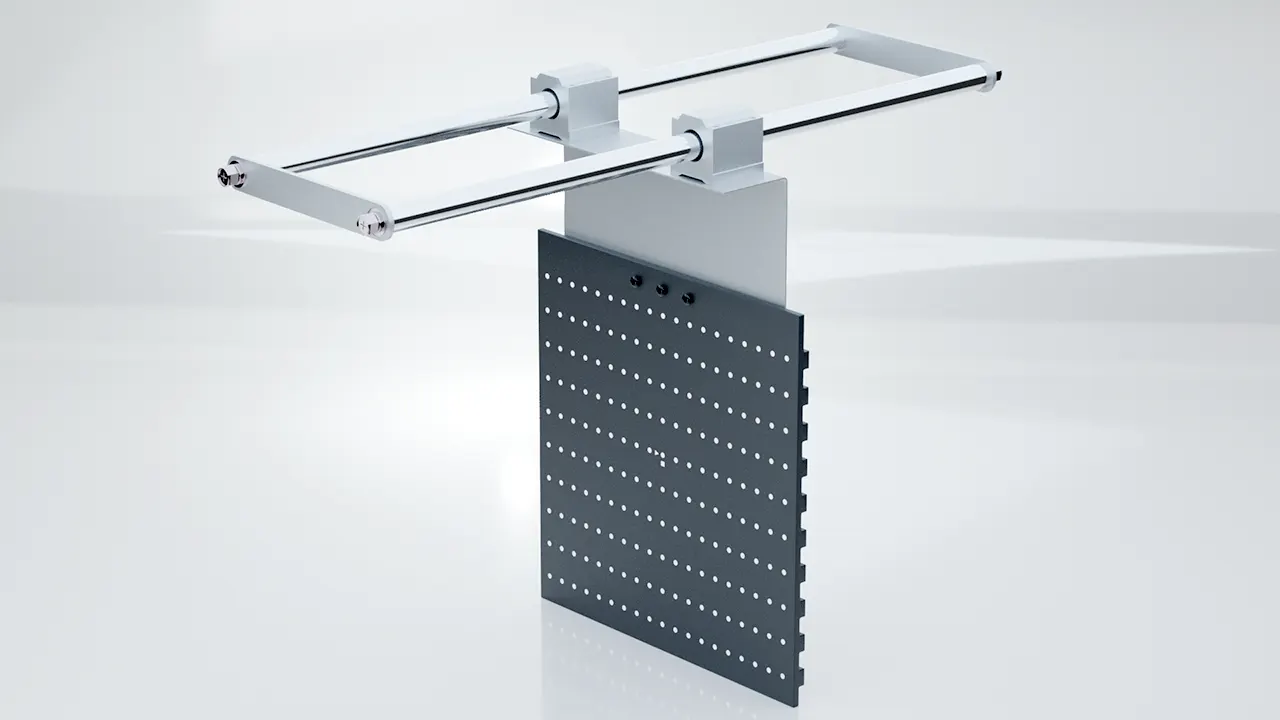

キャリブレーション用治具(トラバーサー)

3DPTVキャリブレーション用治具
3DPTVキャリブレーション用治具に校正板を取り付けた状態

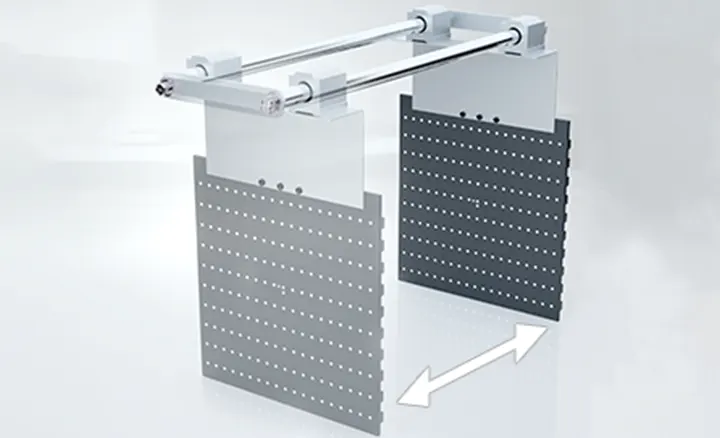

3DPTVキャリブレーションプレートのトラバースイメージ

3DPTVでは、手前と奥の2断面でキャリブレーションが必要です。キャリブレーションプレート用治具は、プレートを固定して奥行方向へトラバースできます。奥行方向Z成分を管理して、キャリブレーションプレート2断面の撮影がズレ無く行えます。


ベクトル算出までの手順 ソフトウェアの計測手順

1

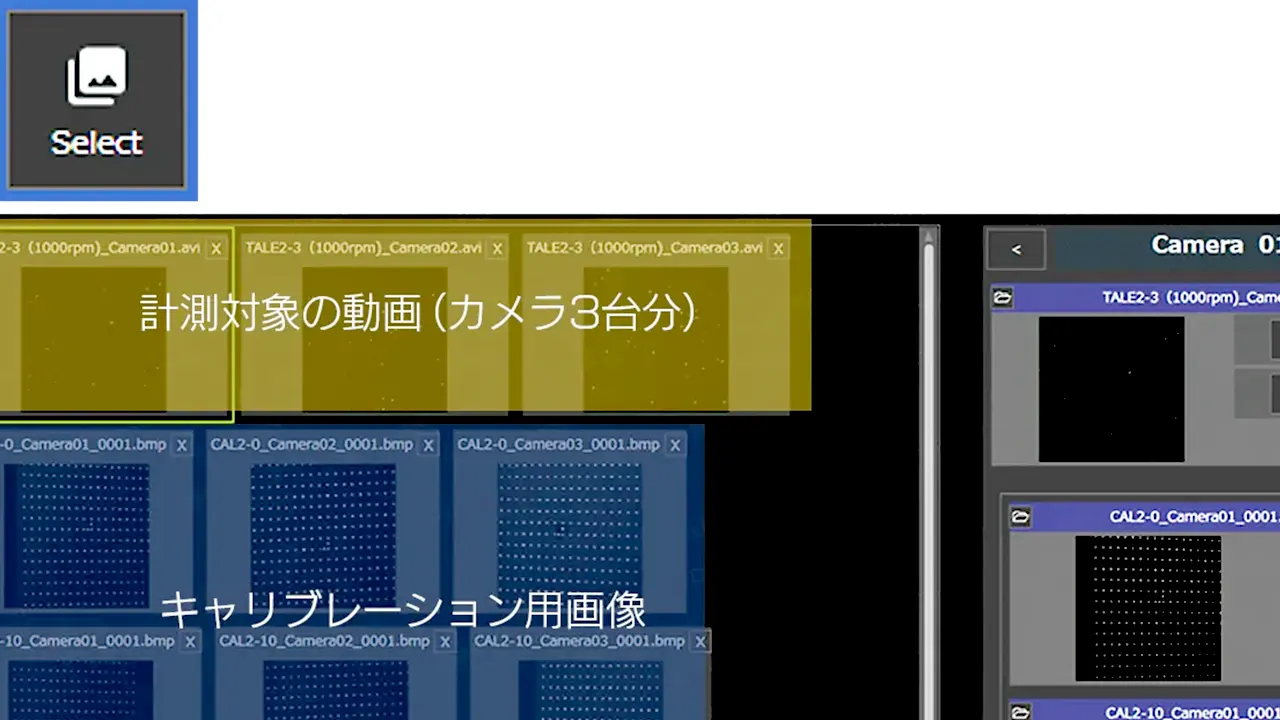

画像選択

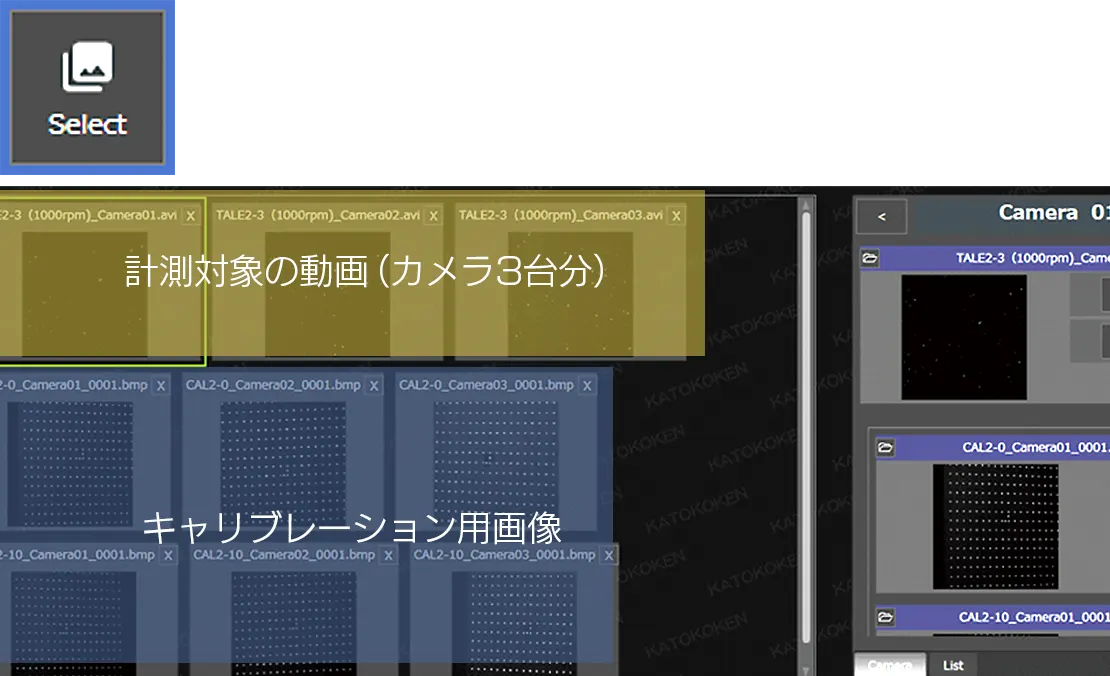

3DPTV画像選択の画面

計測する画像とキャリブレーション用の画像を読み込み、カメラごとに整理して確認します。※計測対象の画像、キャリブレーション画像、カメラをソフトウェア上で関連付けます。

2

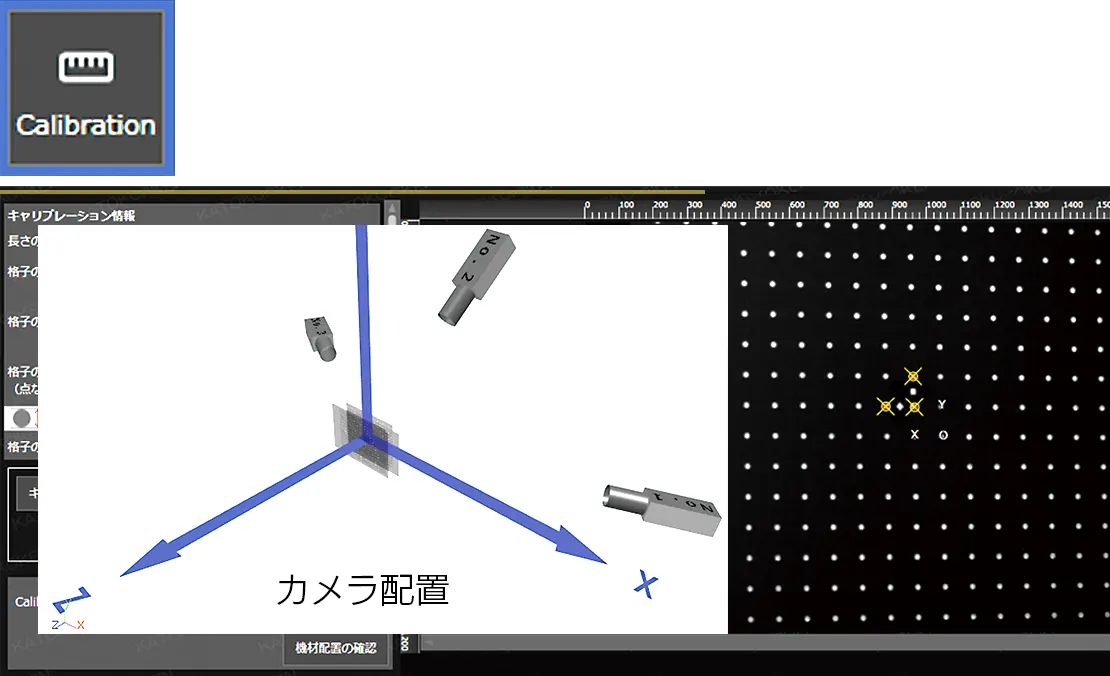

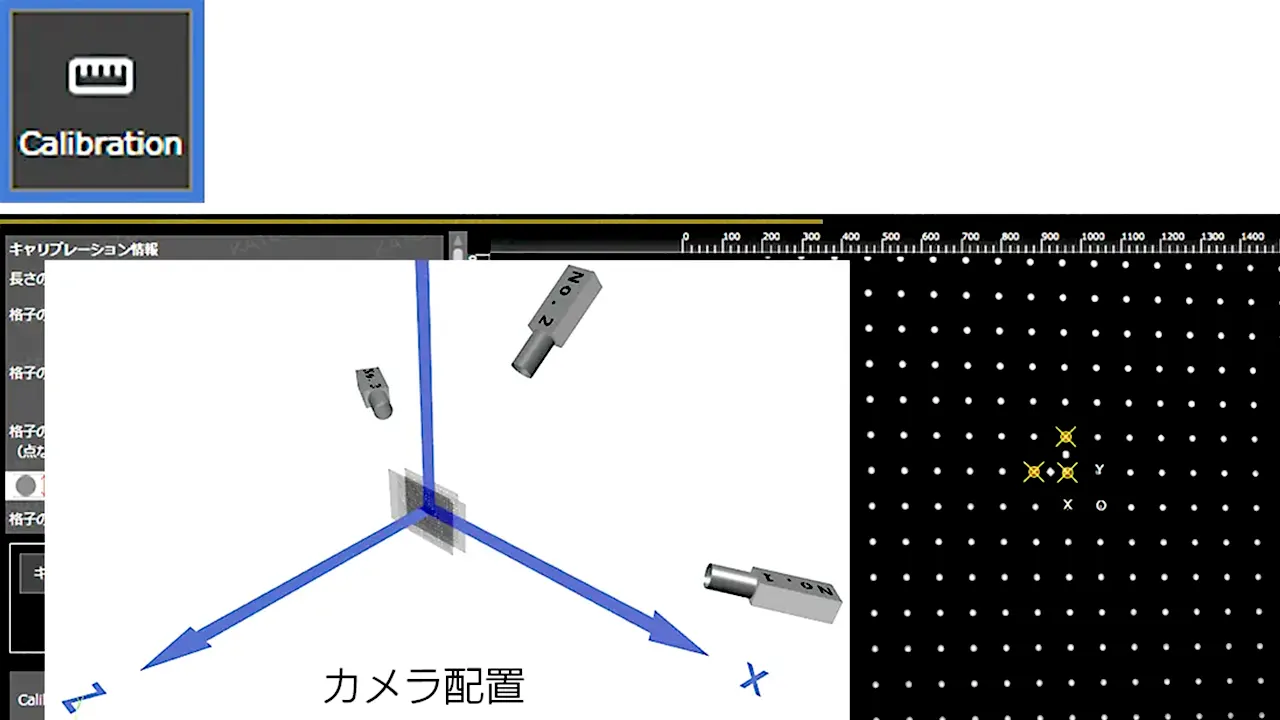

キャリブレーション

3DPTVカメラキャリブレーションの画面

キャリブレーションプレートの原点とX,Y方向のマーカーをクリックすることで、ドット配置のすべてのマーカーを自動検出します。完了するとソフトウェア上で、カメラ配置を確認することができます。

3

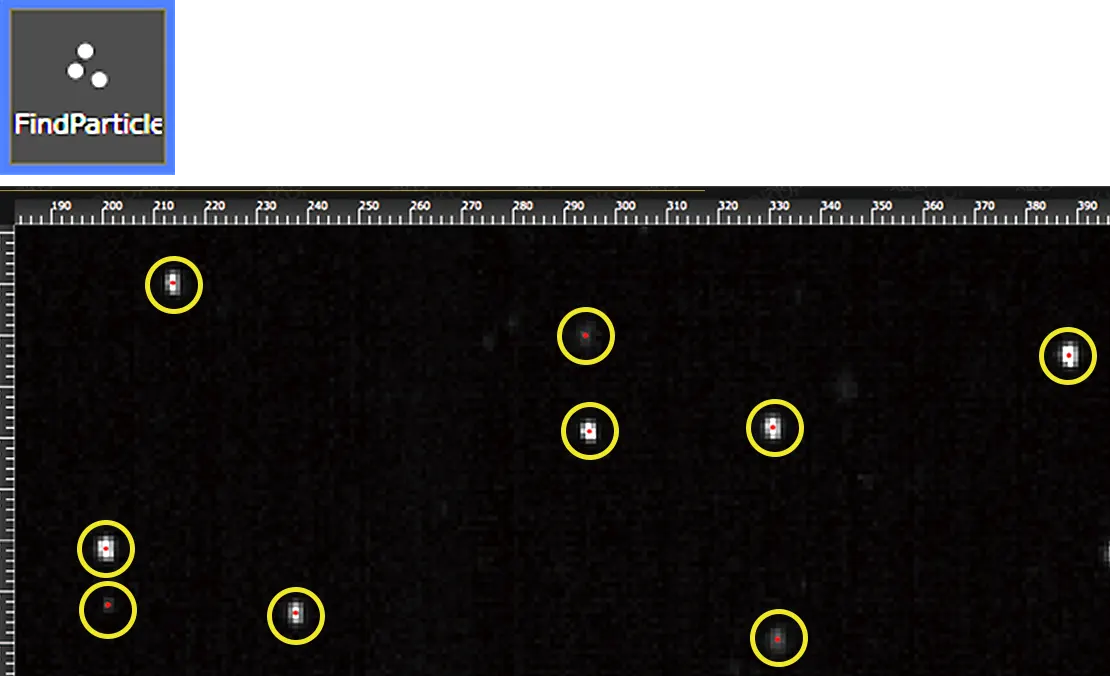

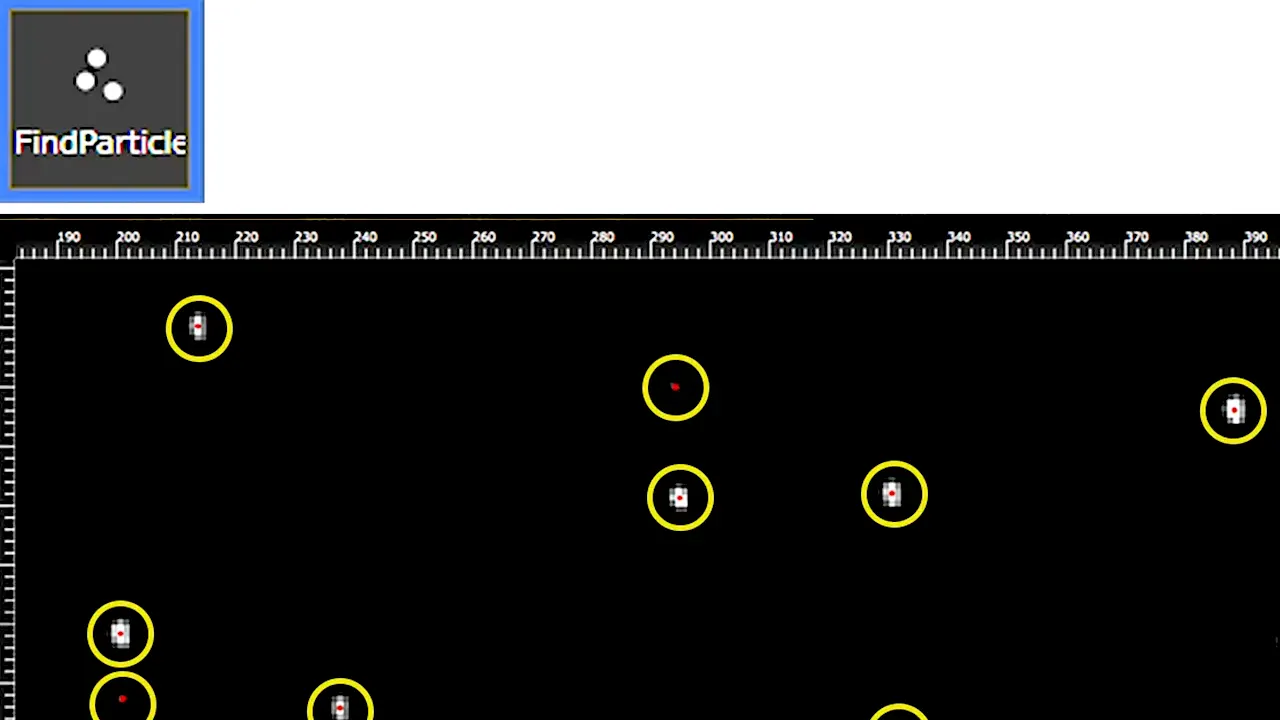

粒子検出(Find Particle)

3DPTV粒子検出画面

キャリブレーションが完了すると、粒子検出(Find Particle)が有効になり、粒子の検出を行います。

4

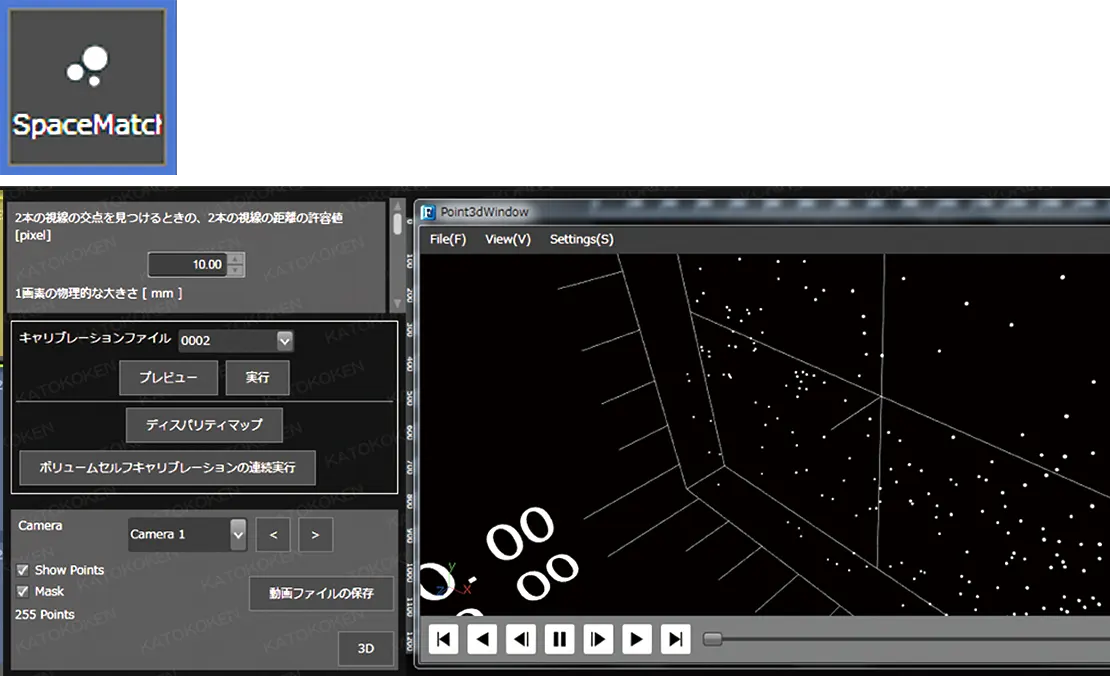

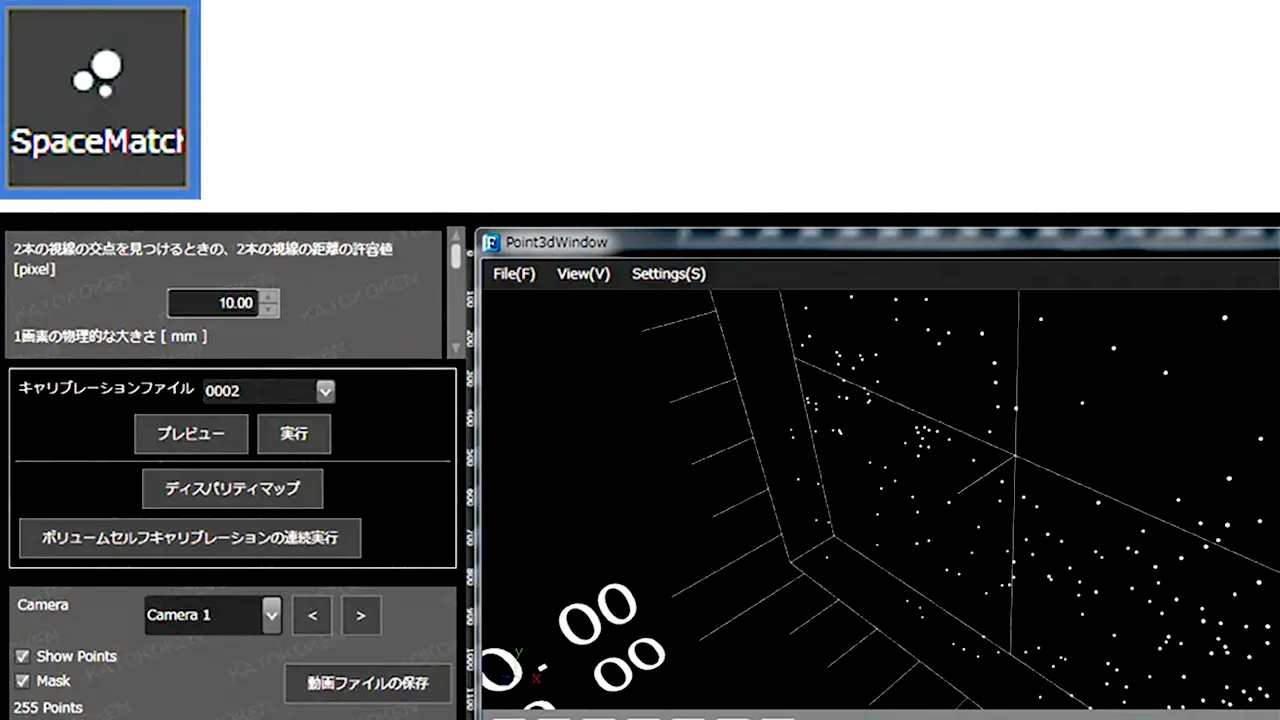

空間マッチング(Space Match)

3DPTV_空間マッチングの画面

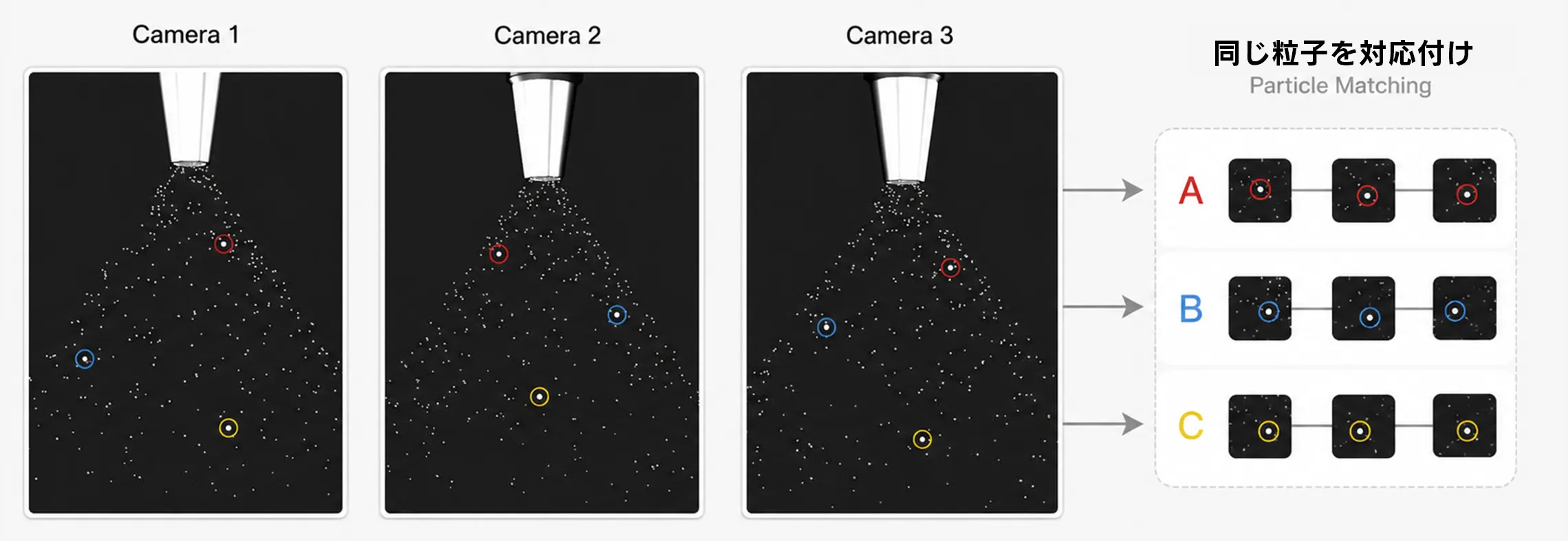

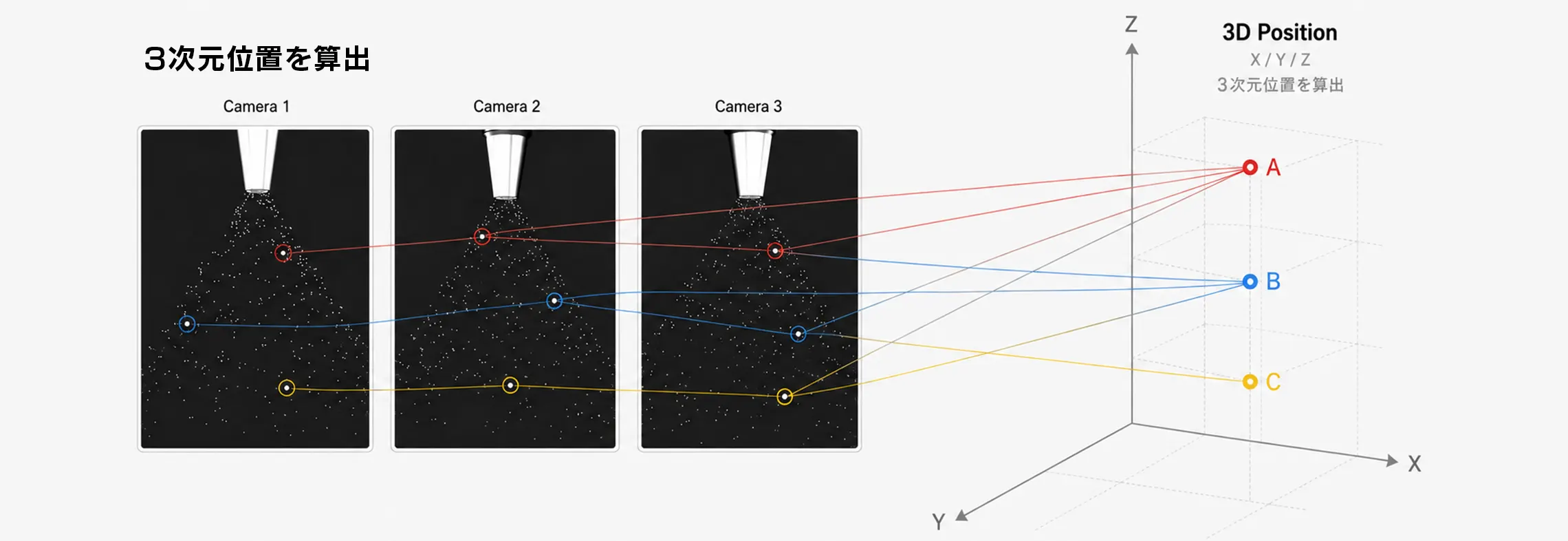

複数のカメラで捉えた粒子を、各カメラ映像をもとに対応付けます。これにより、粒子の各時刻での3次元位置を算出します。

5

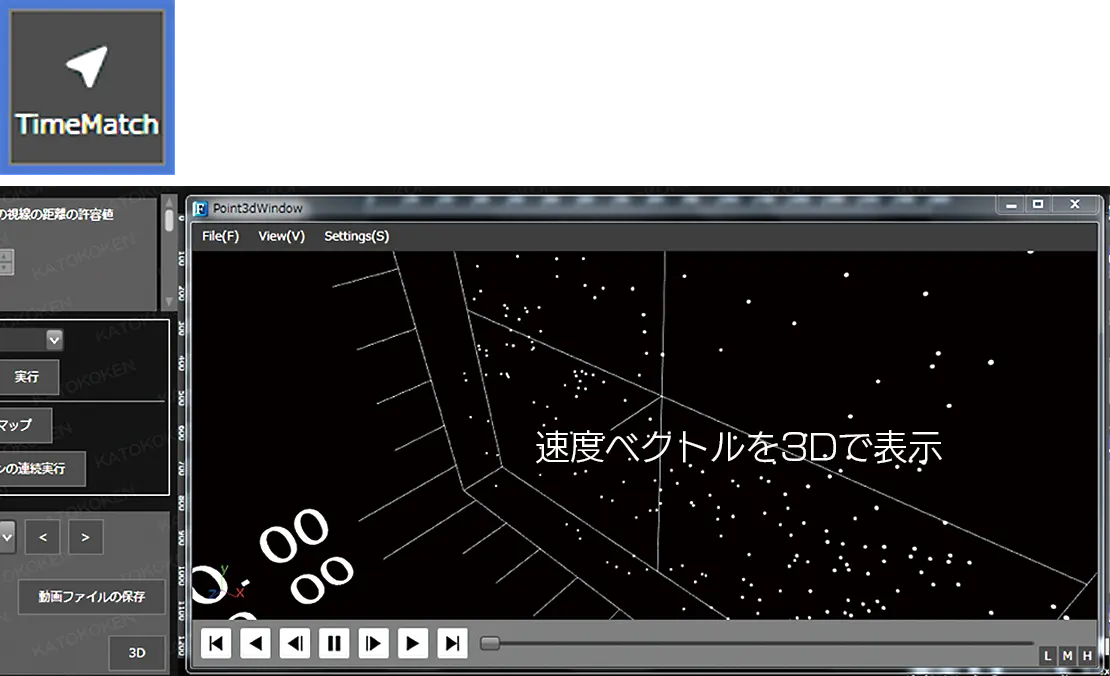

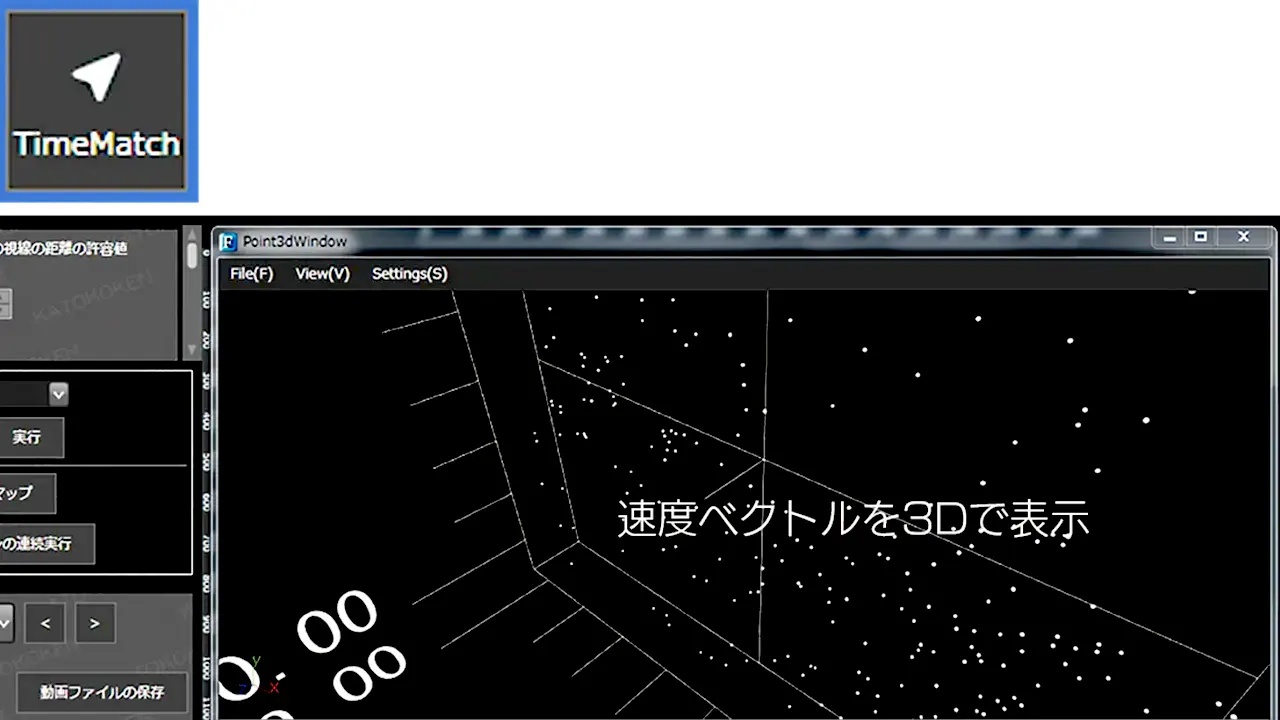

ベクトル算出(Time Match)

3DPTVベクトルを算出する画面

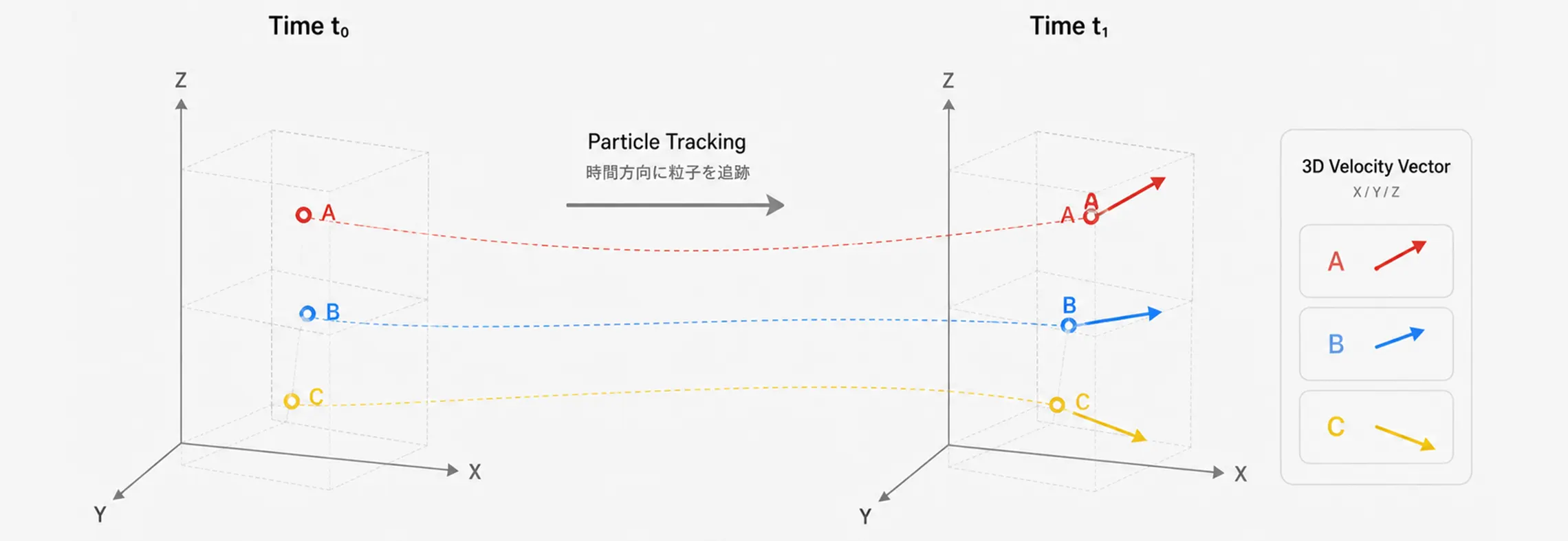

数値化された粒子の3次元座標群を時間軸方向に接続。時刻間の移動量を求めます。
※粒子の移動量と時間軸から速度ベクトルを算出します。

6

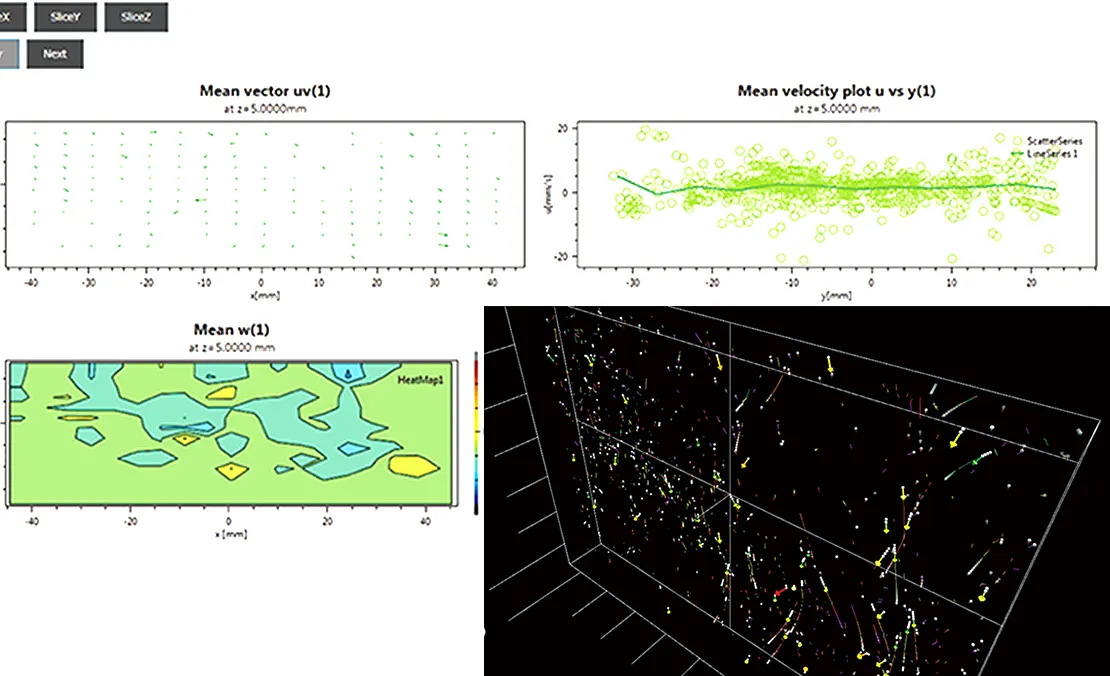

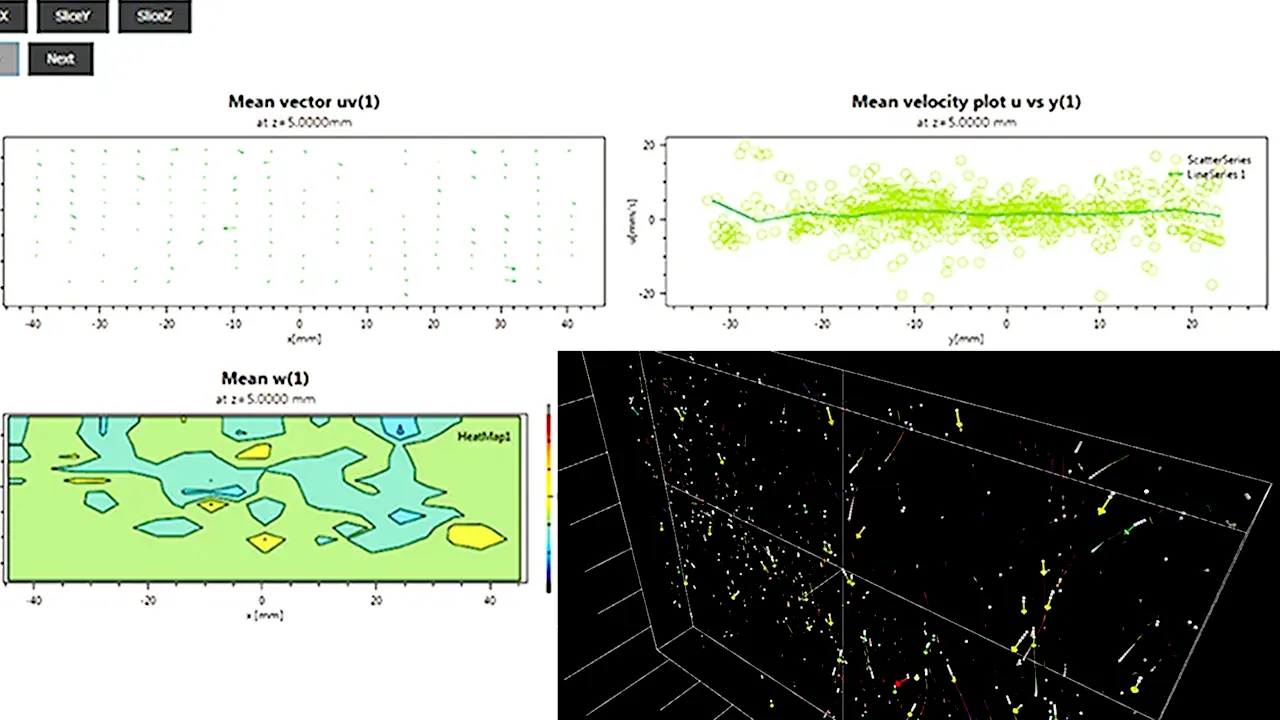

計測結果の表示

3DPTVベクトルとグラフを算出

ベクトルの3Dアニメーション表示、グラフ作成、CSV出力が行えます。

Flow Expert3DPTV製品概要

計測対象空間 立体(3次元)
検出ベクトル成分 3成分(X, Y, Z)
計測手法 PTV(Particle Tracking Velocimetry, 粒子追跡法)
カメラ台数 2台以上(3台以上推奨)
キャリブレーション キャリブレーションプレートを指定量移動
対応画像フォーマット 動画:AVI, WMV
静止画:JPEG, BMP, TIFF, PNG
出力形式 動画:AVI, WMV(ベクトルアニメーション)
静止画:JPEG, BMP, TIFF, PNG
CSV形式(数値データ)
出力数値 平均流速
対応OS Windows10(64bit)
メモリ 4GB以上推奨
ストレージ 空き容量10GB以上
ディスプレイ SXGA以上の解像度
