ガラス脈理検査装置FG series

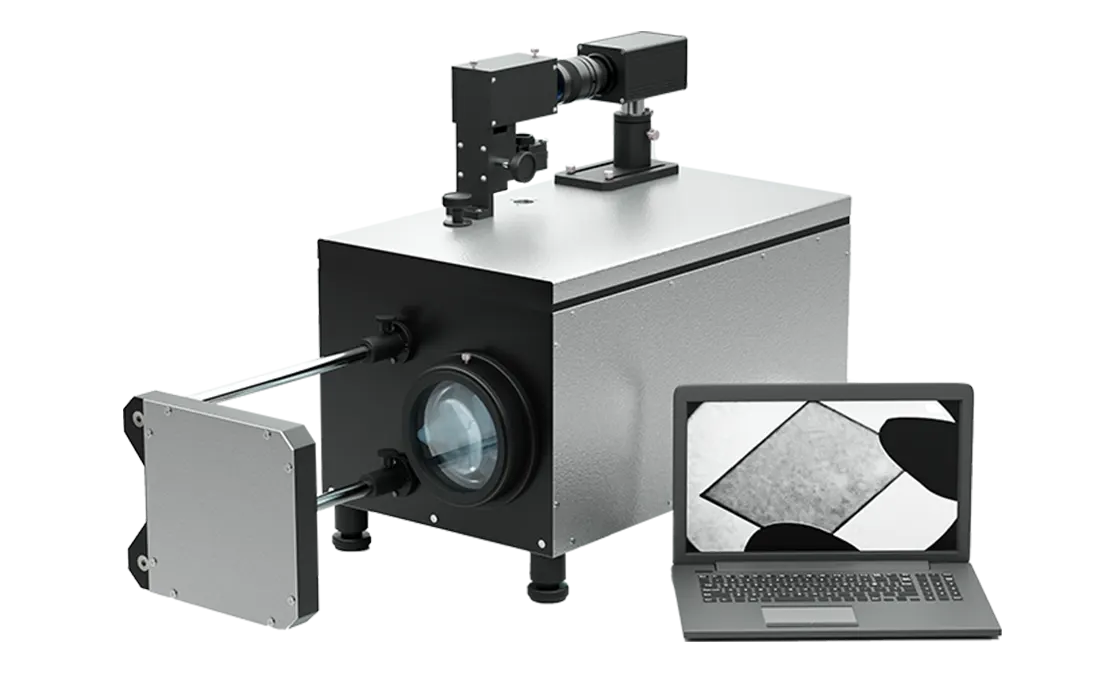

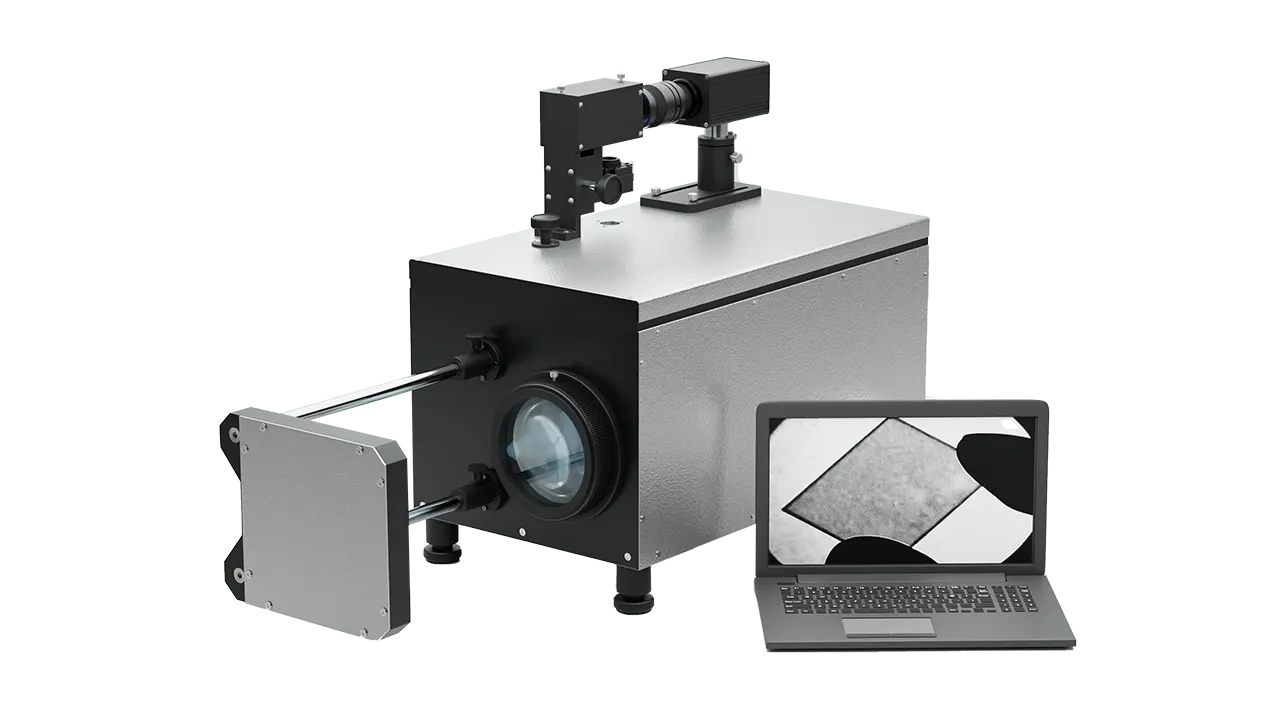

ガラス脈理検査装置FG_series製品写真

品質管理の新たなスタンダードを提案
高解像度なガラス脈理検査を可能にする「ガラス脈理検査装置FG series」は、品質管理の新たなスタンダードを作り出します。独自開発の画像処理技術で、高い可視化レベルで品質の不良・欠陥を確認できます。長寿命LEDと手軽にランプ交換可能なカートリッジ方式を採用。光学系はカスタム対応も可能で、多種多様な素材と品質不良の可視化に対応します。

カタログダウンロードお問合せ・技術相談

固定配置カタログダウンロードボタン
固定配置お問合せ・技術相談ボタン

高いレベルで品質不良を可視化 独自の光学技術と画像処理技術

IRカットフィルタの脈理を可視化

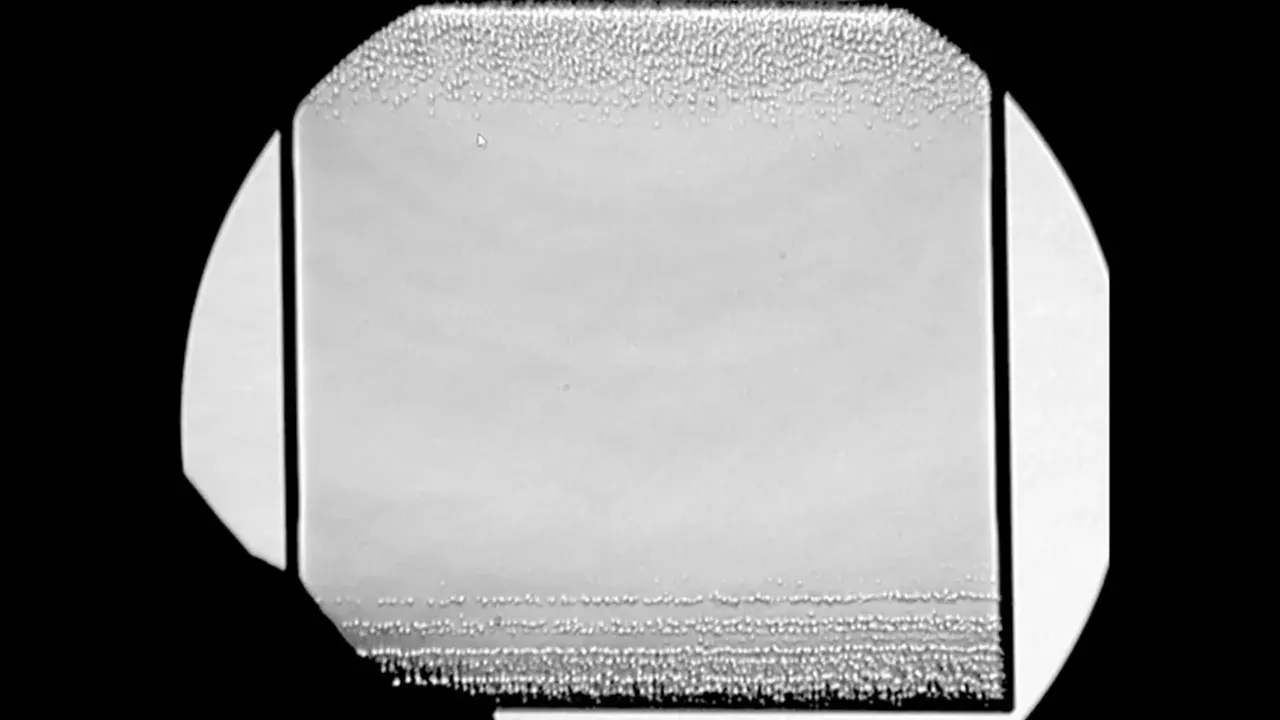

シュリーレンで検査(IRカットフィルタ)

IRカットフィルタの脈理を画像処理で観測

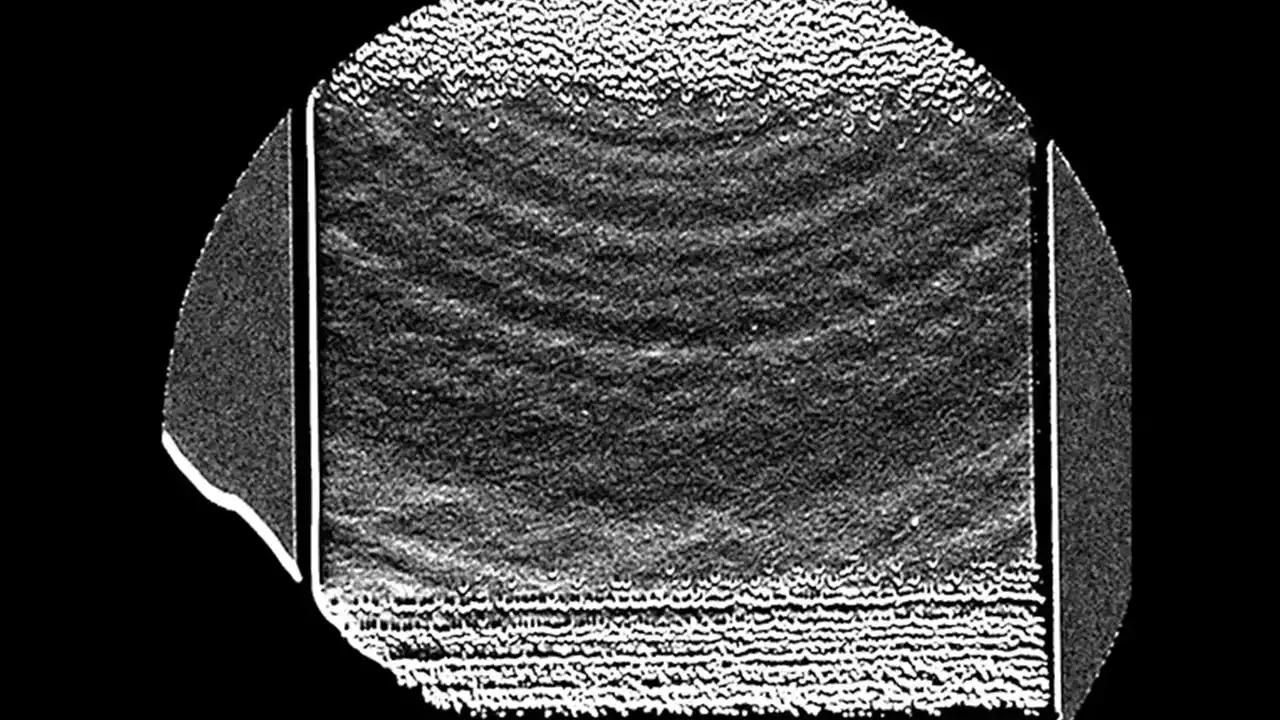

ガラス脈理検査装置FG seriesで可視化

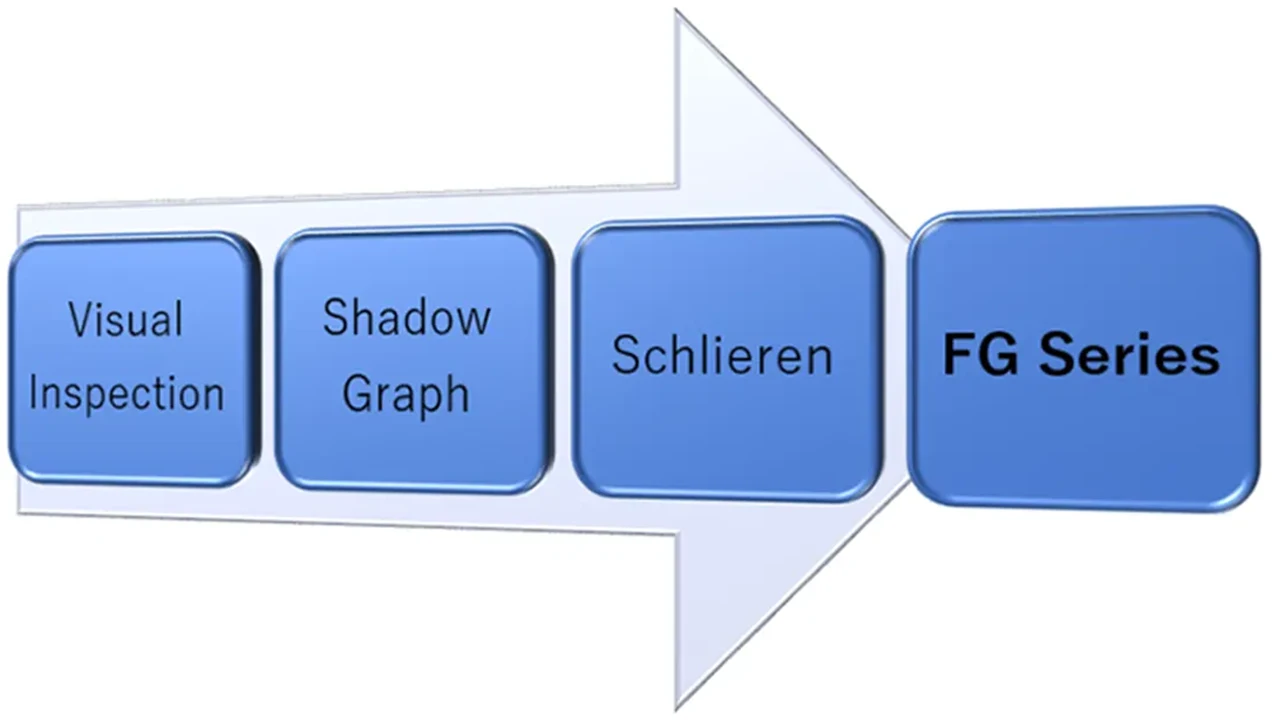

FG_seriesのアイコン

FG seriesは高レベルの可視化を実現

ガラス脈理検査装置FG seriesは、従来のシュリーレン法による検査では見えなかった不良・欠陥を可視化。独自の画像処理をリアルタイムで行い、高いレベルの見える化を実現します。シュリーレン法の技術を基本としながら、ガラスの不良・欠陥検査に特化したシステムです。

ガラス脈理検査装置FG seriesの検査風景

検査は、可視化したい試料をガラス脈理検査装置FG seriesの観測エリアにかざすだけで可視化できます。カメラに映し出される画像には、より微細な欠陥を探り出す独自の画像処理を使用しています。操作も簡便で、大量のワークを効率的に処理できます。

ガラス脈理検査_スマートフォンのガラスの画像

ガラス脈理検査【目的・用途別の可視化技術】

ガラスは、その透明性や硬さ、化学的安定性などの特性から、日常生活から産業分野まで欠かせない物質です。しかし、ガラス製品の製造過程や取り扱いにおいて、さまざまな品質不良が発生することがあります。これらの品質不良は、ガラスの性能や外観、そして安全性に影響を及ぼす可能性があります。本ページでは脈理を始め、ガラスの代表的な品質不良について...詳細ページ

ガラス脈理検査装置FG seriesの特長 特長・機能

高解像度な可視化検査
独自開発のリアルタイム画像処理ソフトウェア「SSV-RT」により、従来の光学的検査方法に比べて極めて高い可視化レベルを実現します。微細な品質不良も見逃すことなく、出荷企業と受け入れ企業間での情報共有を円滑に行えます。


優れた操作性
端末の操作は非常にシンプルで、片手で直感的に録画から保存まで操作が可能。膨大なサンプル数をストレスフリーで手軽に検証できます。


高い検査能力
1台で1日あたり3,000~4,000枚程度の検査が可能。大量のサンプルに対しても確実に対応し、品質管理の負担を軽減します。※検査基準で前後


長寿命LEDと簡便なランプ交換
光源には長寿命のLEDを採用。交換はカートリッジ方式を採用しており、光軸調整の必要が一切ありません。維持管理の手間を大幅に削減します。


光学系カスタム対応
ナイフエッジを使用しないシャドウグラフ法でも高精度な脈理検証が可能です。複数台での運用時も、同じ可視化レベルで統一した基準により、一貫した品質検査を行うことができます。これにより、品質管理の一貫性を保ちつつ、用途に応じたフレキシブルな対応が可能となります。

検査できる主なワーク 材質一覧

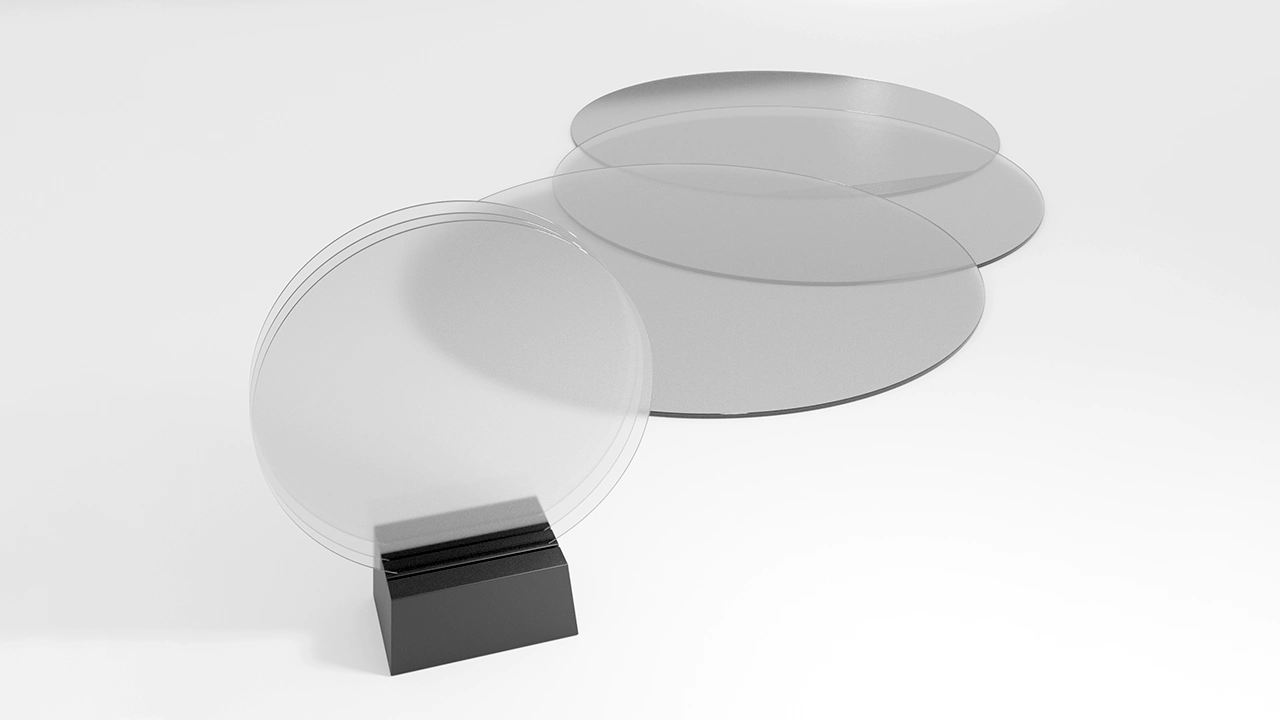

高屈折ガラス

高屈折率ガラス

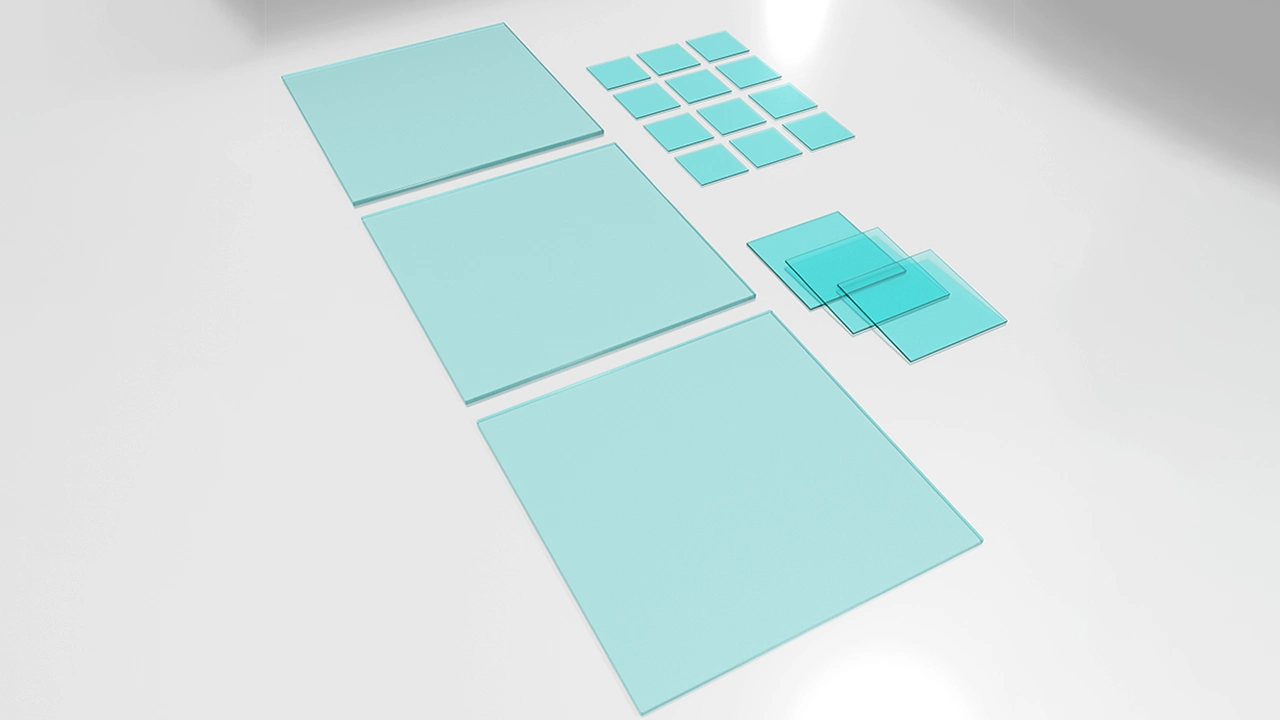

IRカットフィルタ

IRカットフィルタ(ブルーガラス)

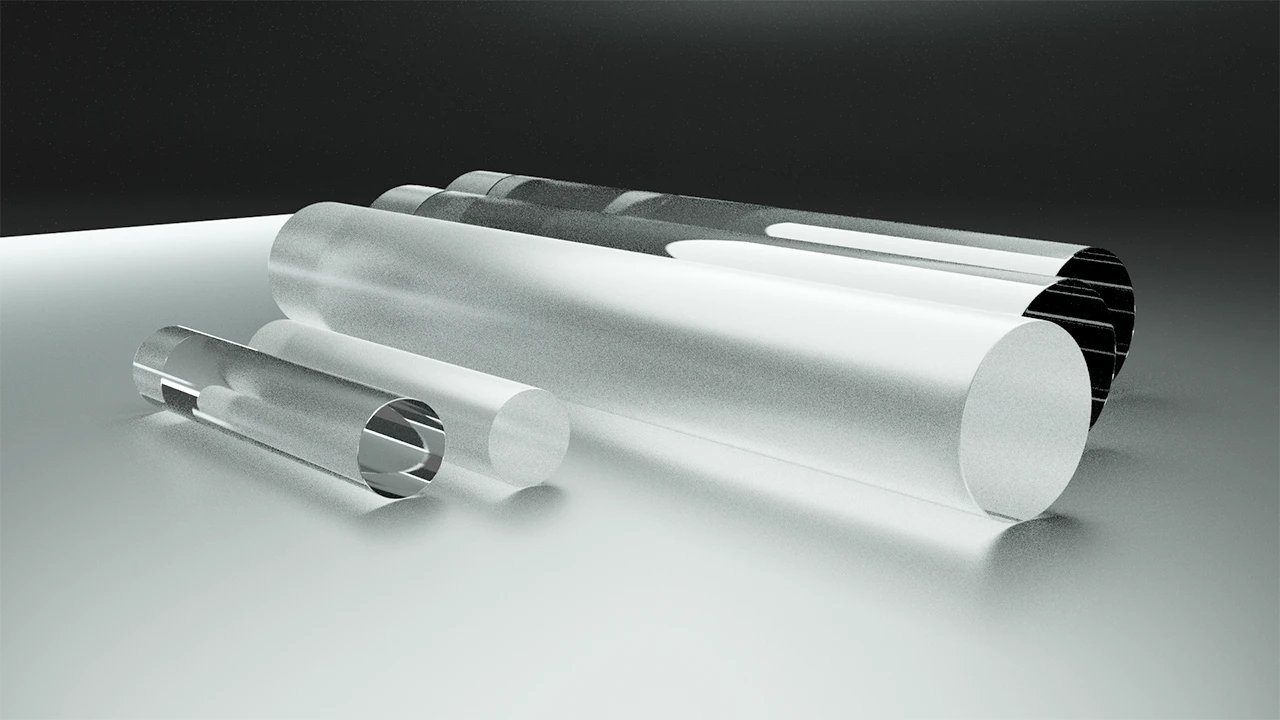

光アイソレータ

光アイソレーター

  • AR/MRグラス・VRヘッドマウント向け高屈折率ガラス
  • IRカットフィルター(ブルーガラス)
  • イメージセンサー用カバーガラス
  • 光アイソレーター
  • ファラデーローテーター
  • スマートグラス
  • ゲルマニウム(Ge)
  • カルコゲナイドガラス
  • シリコン(Si)
  • 高機能フィルム

可視化できる品質不良 不良の種類と事例

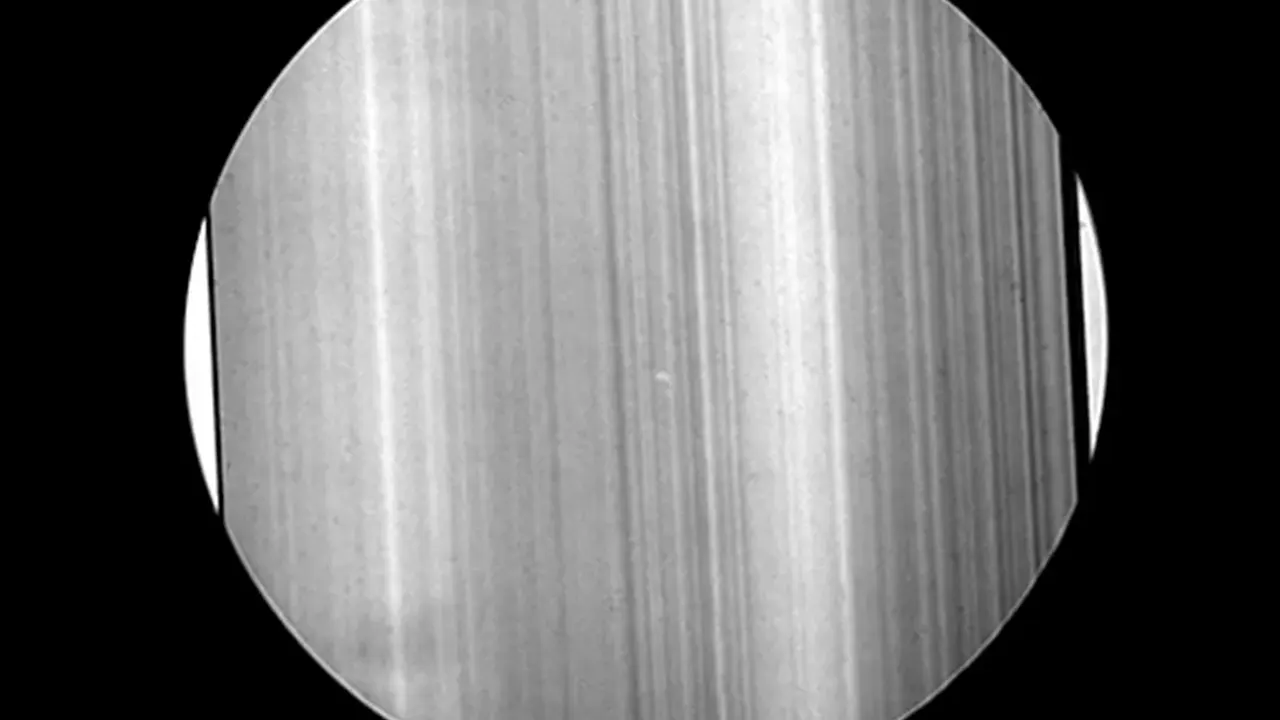

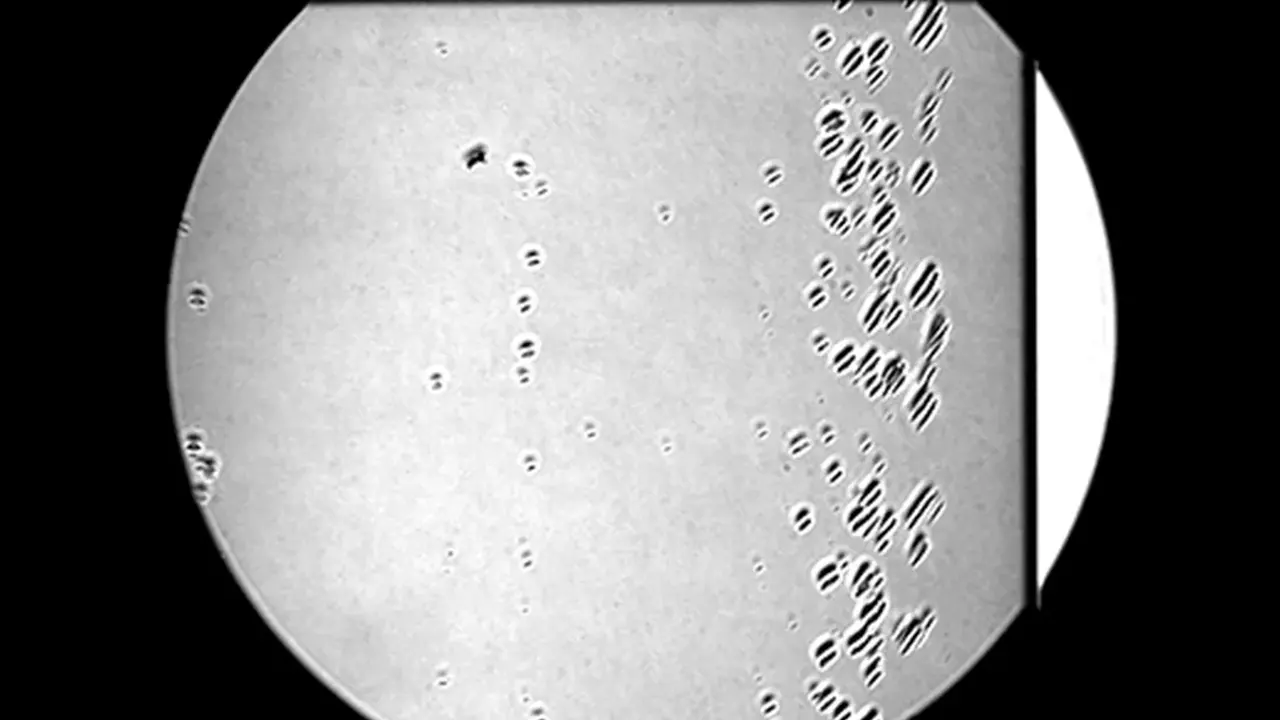

脈理

脈理 Case1

脈理 Case2

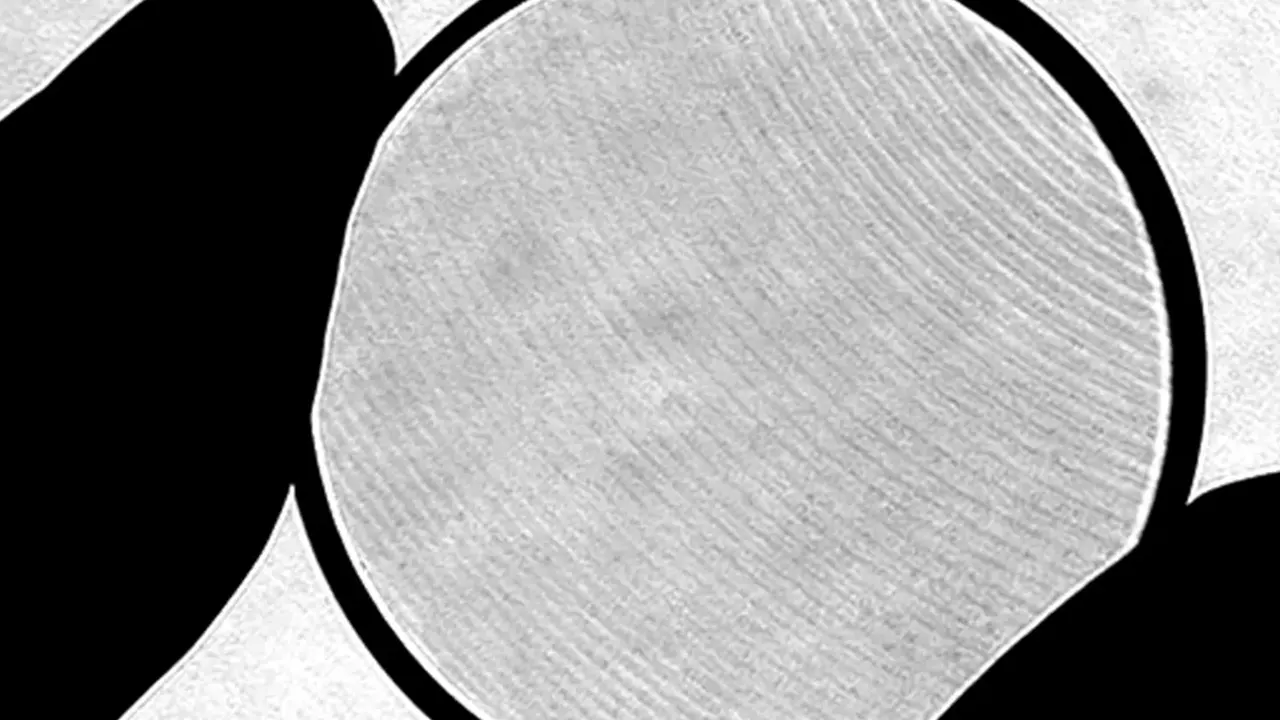

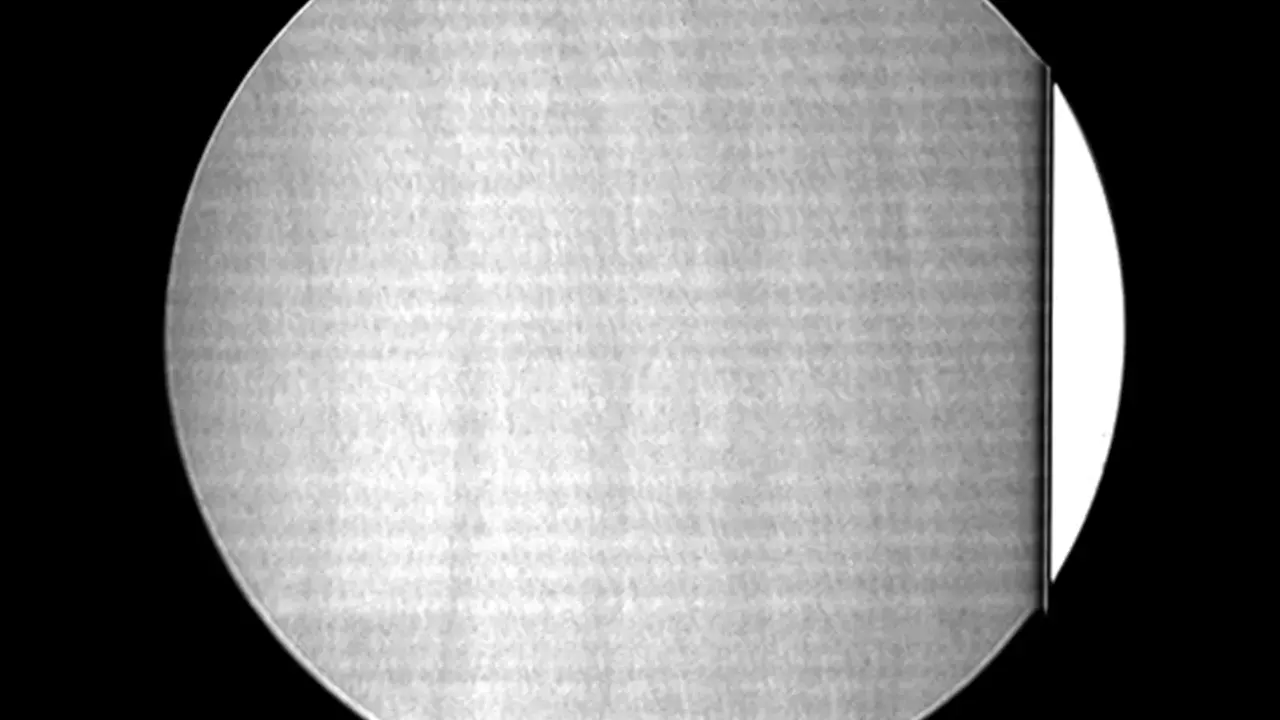

研磨痕

研磨痕 Case1

研磨痕 Case2

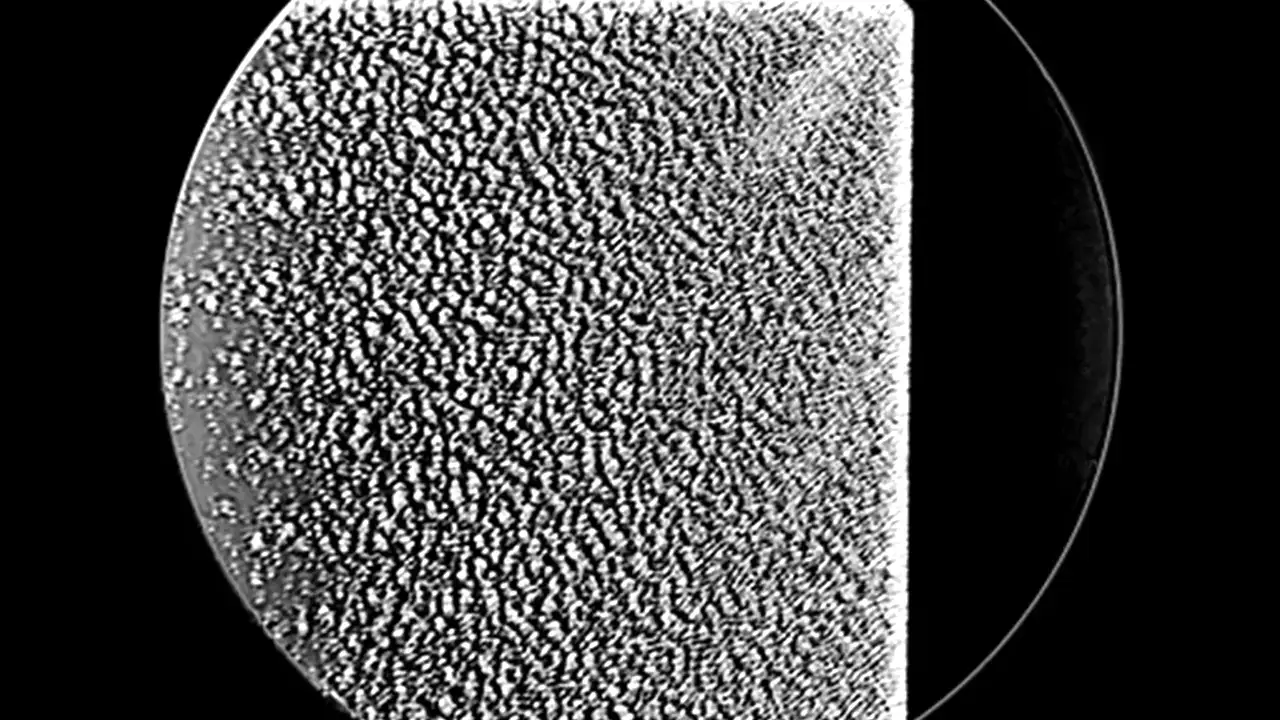

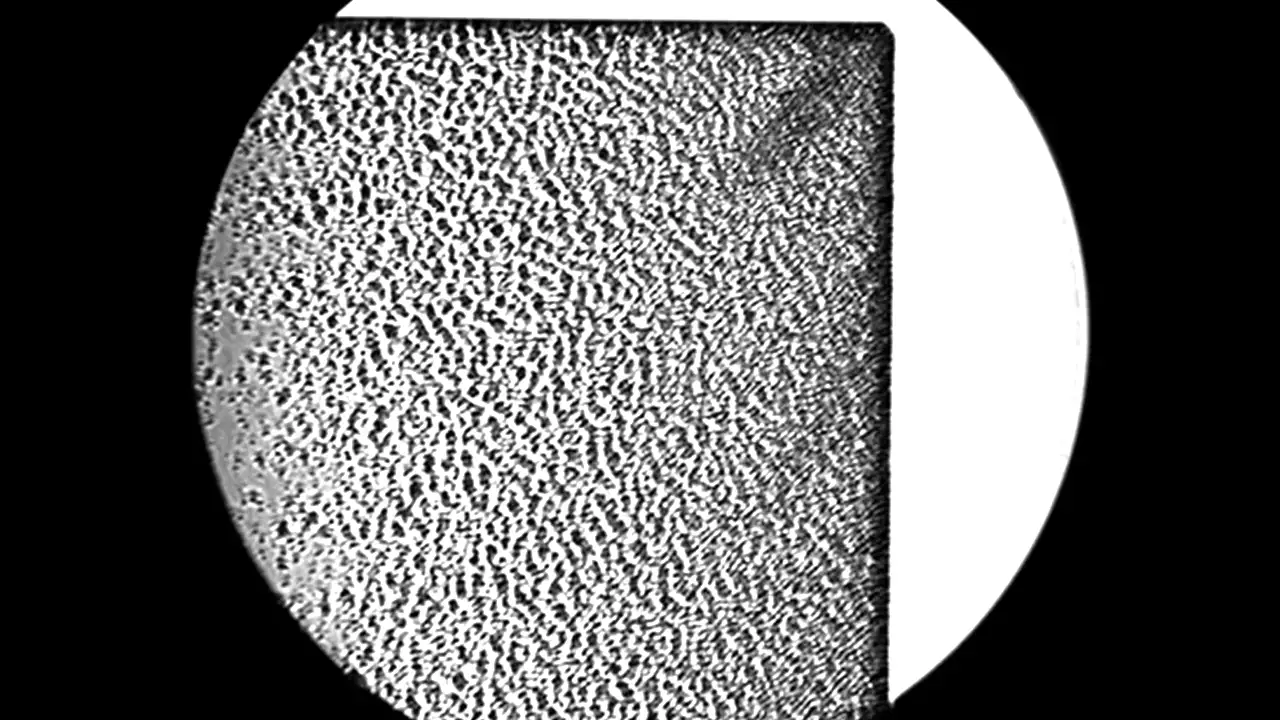

オレンジピール

オレンジピール

オレンジピール(画像処理で輝度を反転)

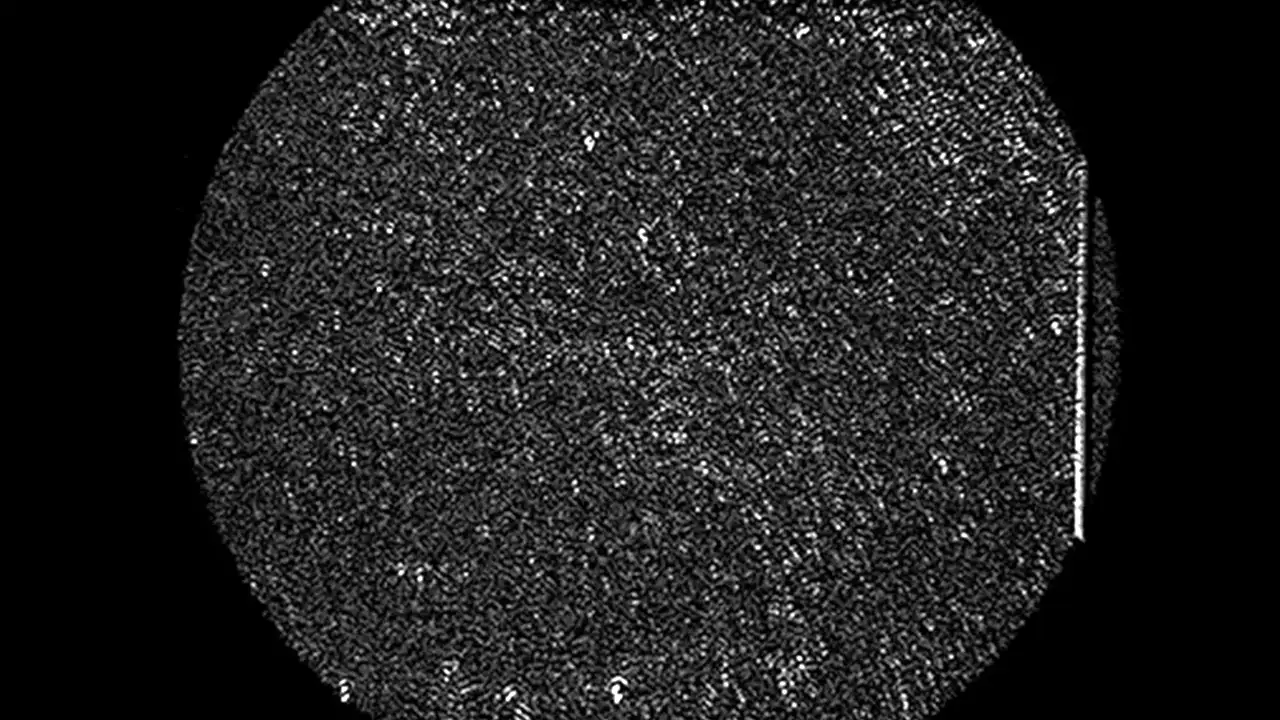

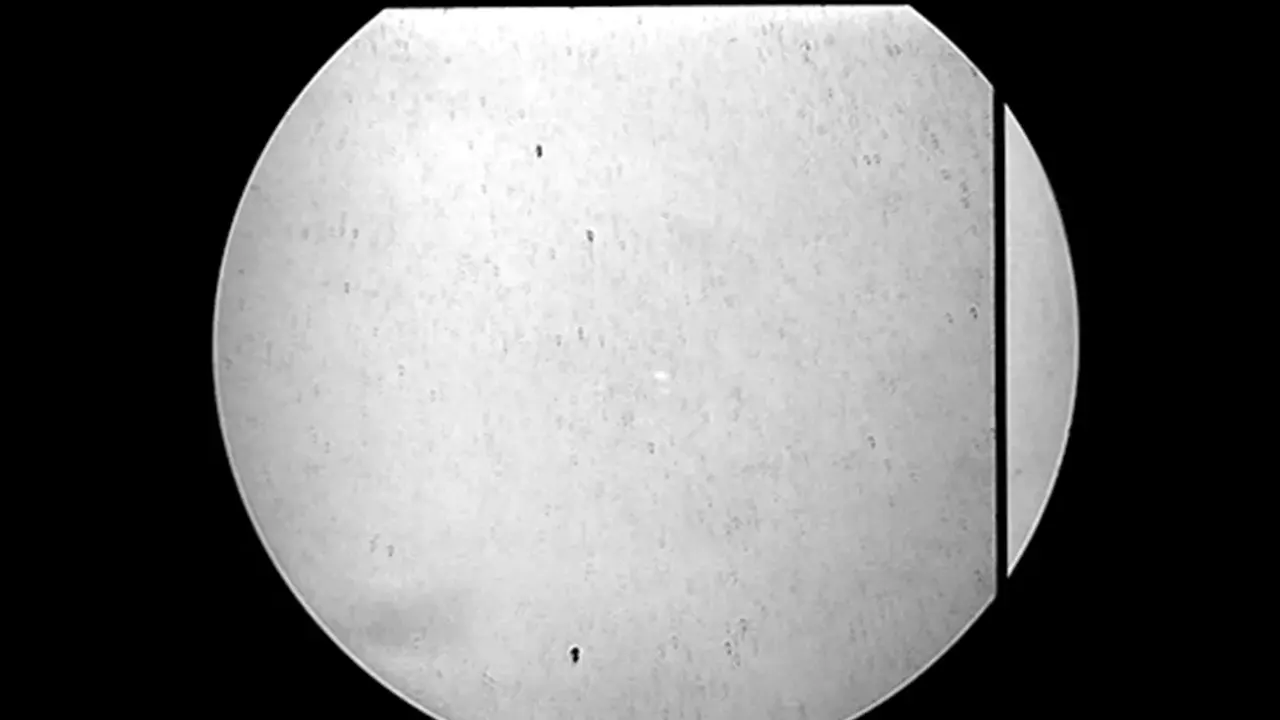

気泡群

気泡群

気泡群(SS Viewerで画像処理)

製品概要 仕様・製品構成・オプション・可視化事例

  1. 仕様・製品構成
  2. オプション
  3. 可視化事例

タブ内容を展開する(公開サイトには表示されません)

タブ1(公開サイトには表示されません)

仕様・ラインナップ

モデル 観測有効径 サイズ(W×D×Hmm)
※突起部・反射ミラーを除く
観測エリアの長さ(W) 重量
※電源を除く
FG50-RTⅡ φ48mm 400 × 205 × 292 145mm 約7kg
FG100-RTⅡ φ100mm 500 × 299 × 421 300mm 約21kg
FG150-RTⅡ φ150mm 620 × 405 × 476 400mm 約40kg
FG200-RTⅡ φ200mm 825 × 490 × 520 400mm 約68kg

※光源はすべてLED仕様になります
※光源ユニットを変更した国際規格 ISO 19741に準拠したモデルも承ります
Optics and photonics — Optical materials and components — Test method for striae in infrared optical materials ISO 19741:2018(E)
※製品の仕様、寸法は予告なく変更する場合がございますのでご了承ください

製品構成

  • システム型シュリーレン光学系一式
  • リアルタイム画像処理カメラ
  • カメラレンズ
  • リアルタイム画像処理ソフトウェア「SSV-RT」(USBライセンス管理)
  • 専用ノートPC(※スタンドアロン)

タブ1 終わり(公開サイトには表示されません)

タブ2(公開サイトには表示されません)

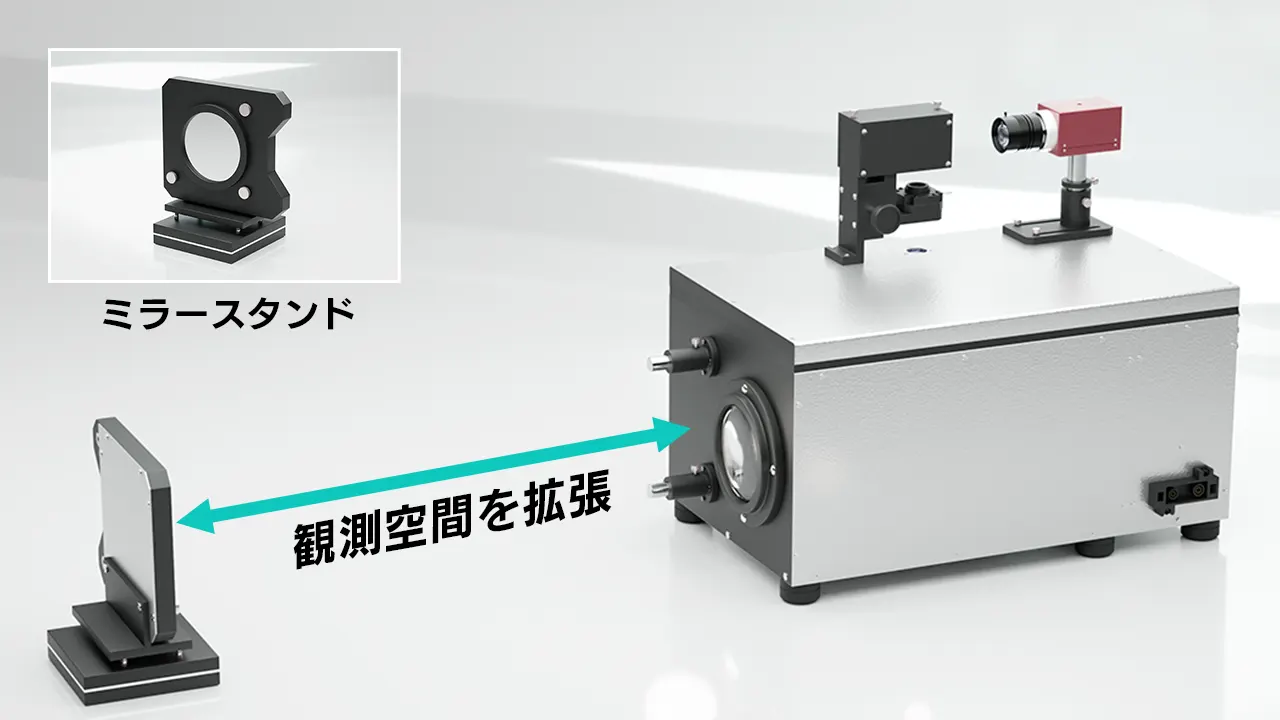

ミラースタンド(別売オプション)

ガラス脈理検査装置FG_series_ミラースタンド

観測エリアを拡張する「ミラースタンド」
「ミラースタンド」を使用することで、観測エリアを拡張することができます。シャフトが邪魔にならず、効率的に多くの素材を検査することができます。

タブ2 終わり(公開サイトには表示されません)

タブ3(公開サイトには表示されません)

【脈理検査】カルコゲナイドガラスの脈理を見える化

車載カメラや監視カメラで用いられるカルコゲナイドガラス内部の脈理を見える化。「ガラス脈理検査装置 FGシリーズ」では目視で内部の脈理を検査できます。

カルコゲナイドガラス品質検査のニーズが高まっている中、今までは内部の不均一性を可視化することは困難でした。「ガラス脈理検査装置 FGシリーズ」は 高い可視化レベルと独自の画像処理技術を使って、脈理や研磨ムラなど微細な欠陥を見える化します。

公開サイトには表示されません)

ここまで
(公開サイトには表示されません)


ガラス脈理検査装置の製品カタログダウンロードを下記よりお受けしております。
製品の詳細・技術相談などもお気軽にお問い合わせください。
※お電話でも受け付けております。
