シュリーレン用凹面鏡CM
シュリーレン用凹面鏡
対象や条件に合うか相談
※製品仕様についてもお問い合わせください
収差が少なく、高い反射率を保持

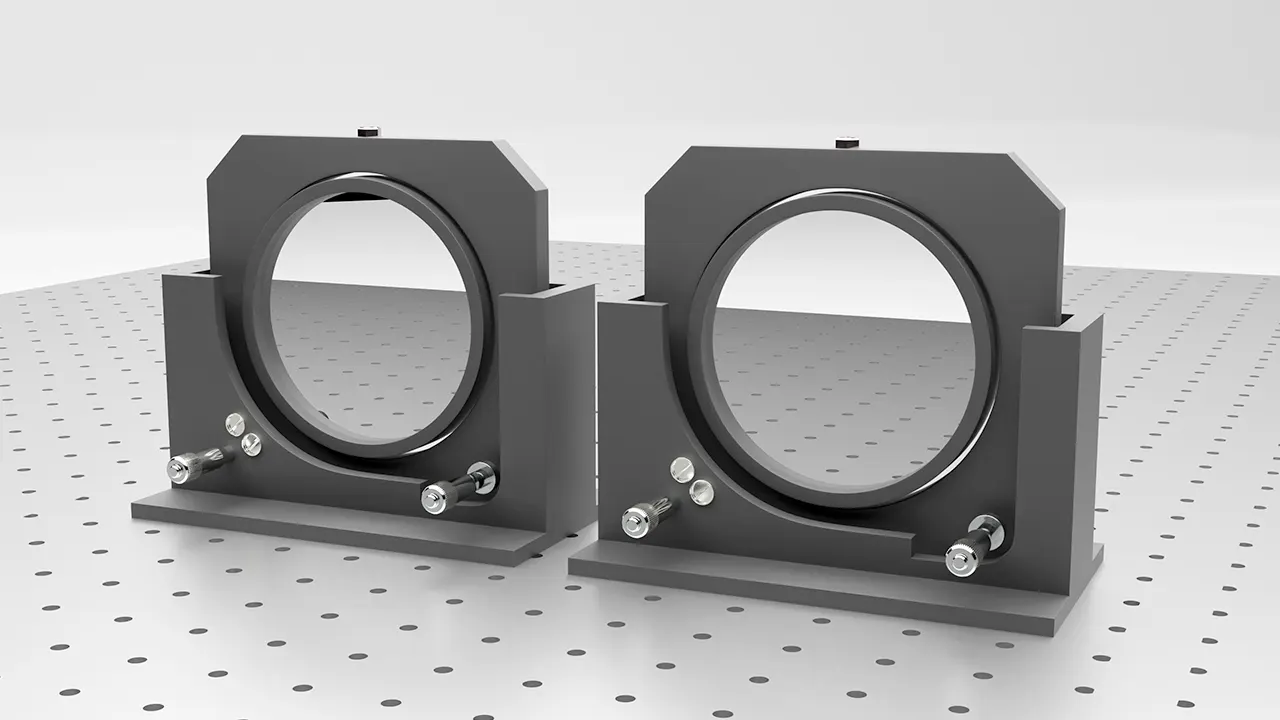

パイレックス仕様の凹面鏡は熱による膨張を抑え、アルミニウム蒸着とシリコン保護膜による二重の表面処理で、表面の劣化防止と高反射を実現します。付属の粗動・微動調整機構付きホルダーは、繊細なあおりと回転の調整を可能にします。さらに、屈折平面鏡を組み合わせれば、必要な設置スペースを大幅に圧縮できます。
シュリーレン用凹面鏡CM製品概要 ラインナップ
| モデル | 観測有効径 | 焦点距離 |
|---|---|---|
CM150 | φ150mm | 1500mm |
| CM200 | φ200mm | 2000mm |
| CM300 | φ300mm | 3000mm |
| ※製品のデザイン、仕様は予告なく変更する場合がありますのでご了承ください。 | ||

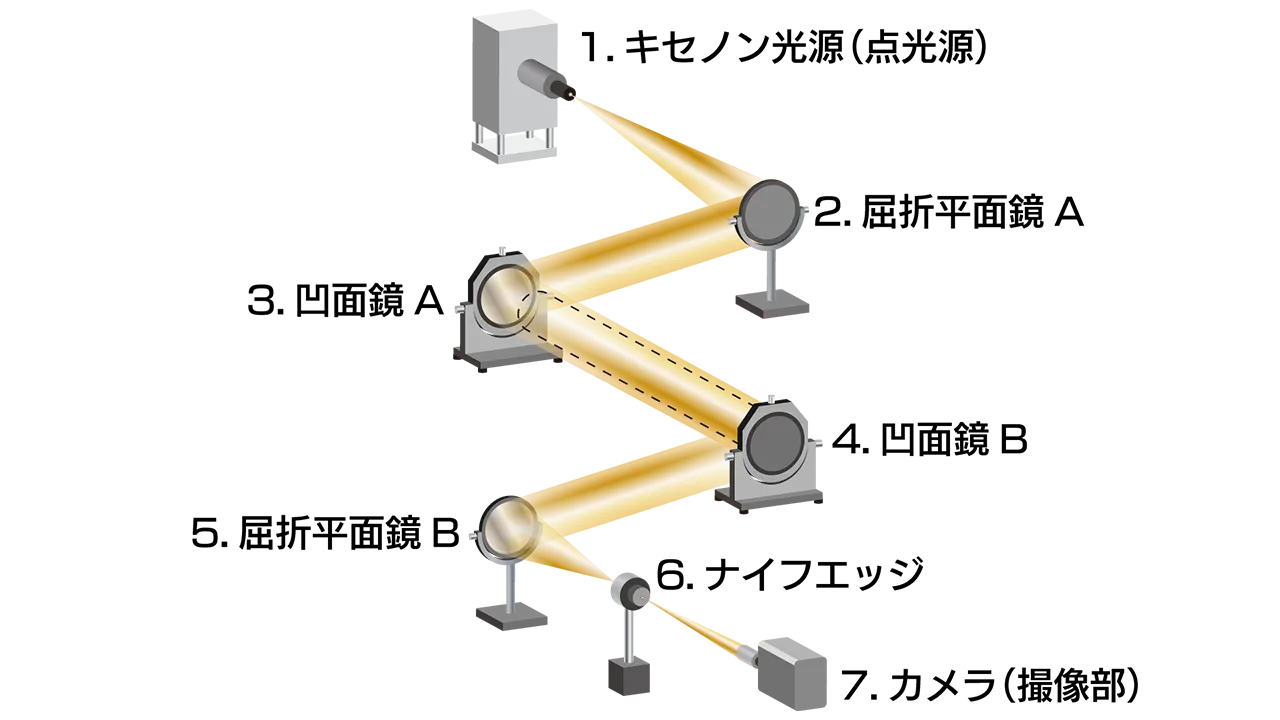

凹面鏡式シュリーレン法の光学レイアウト 構成例
凹面鏡式シュリーレンの構成品（必要なもの）
・キセノン光源（点光源）
・凹面鏡 × 2
・屈折用平面鏡 × 2
・ナイフエッジ
・カメラ（ハイスピードカメラ、高解像度カメラなど）
・架台（※実験環境に応じてご相談ください）
※上記はシュリーレン法の標準的な構成例です。
※製品ページ：
凹面鏡式シュリーレンCM series
製品や計測について問い合わせしたい方へ
---------------------------------------------------------------------------------------------------
ご自身の研究対象や実験条件に合わせて、最適な計測方法・製品構成をご提案します。
まずは情報収集の段階でも、お気軽にお問い合わせください。
製品について問い合わせる
※デモや測定可否のご相談も可能です
