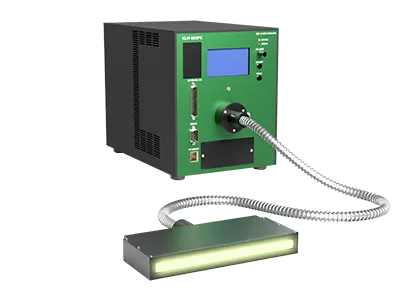

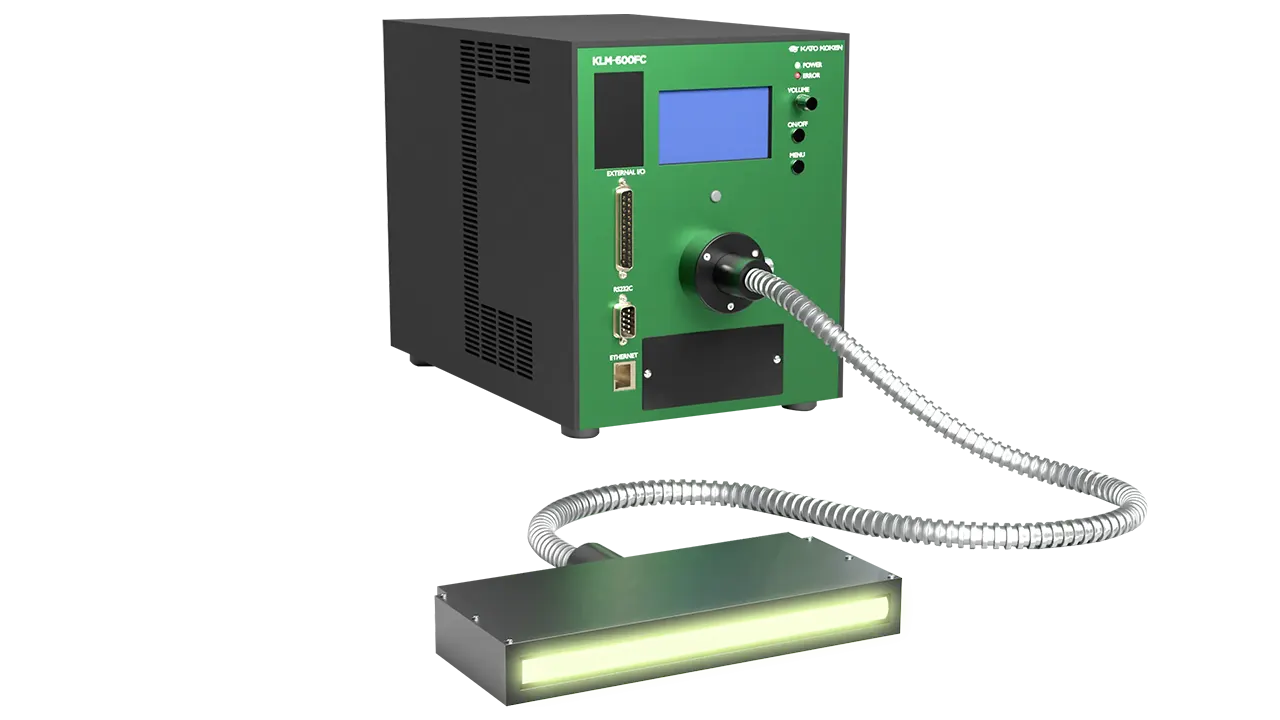

可視化用ルミネッセンス光源KLM-600FC

高輝度と安全性を両立する、可視化用イエロー光源

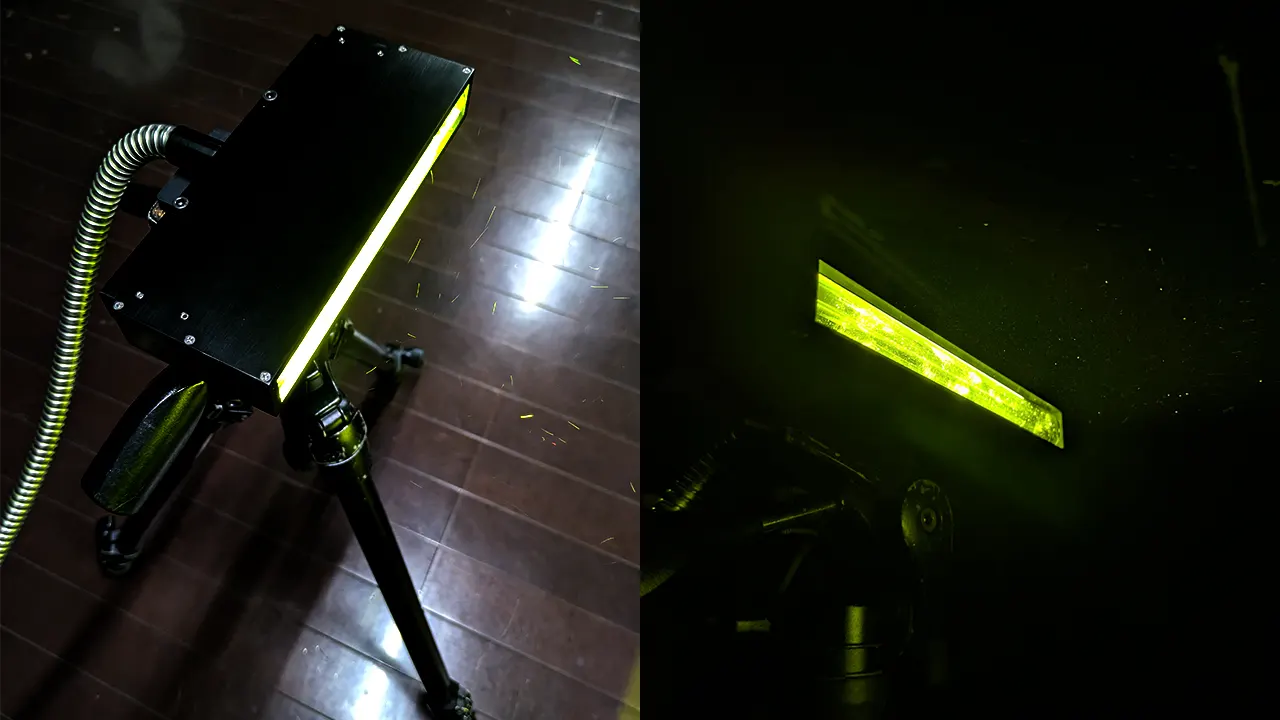

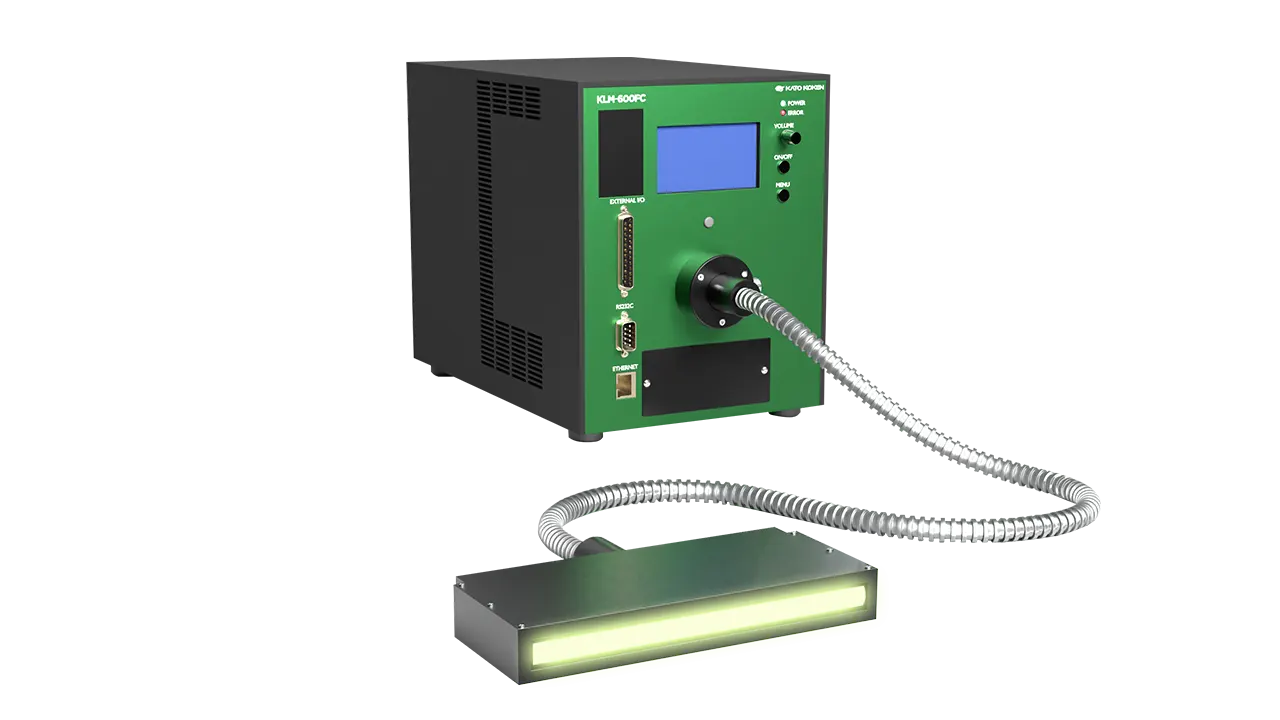

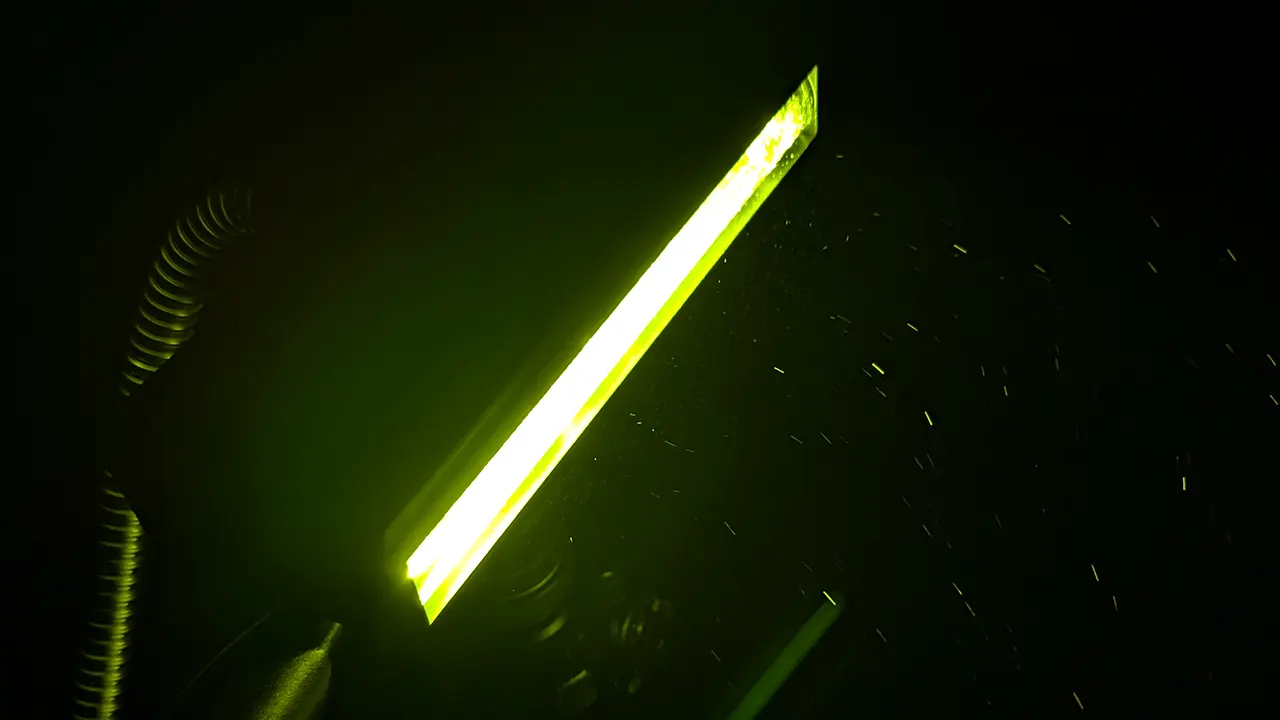

KLM-600FCは、高輝度な黄色ルミネッセンス光をファイバー先端からシート状に照射する、可視化用光源です。
レーザークラス1の光源として運用しやすく、明瞭な粒子可視化を支援します。

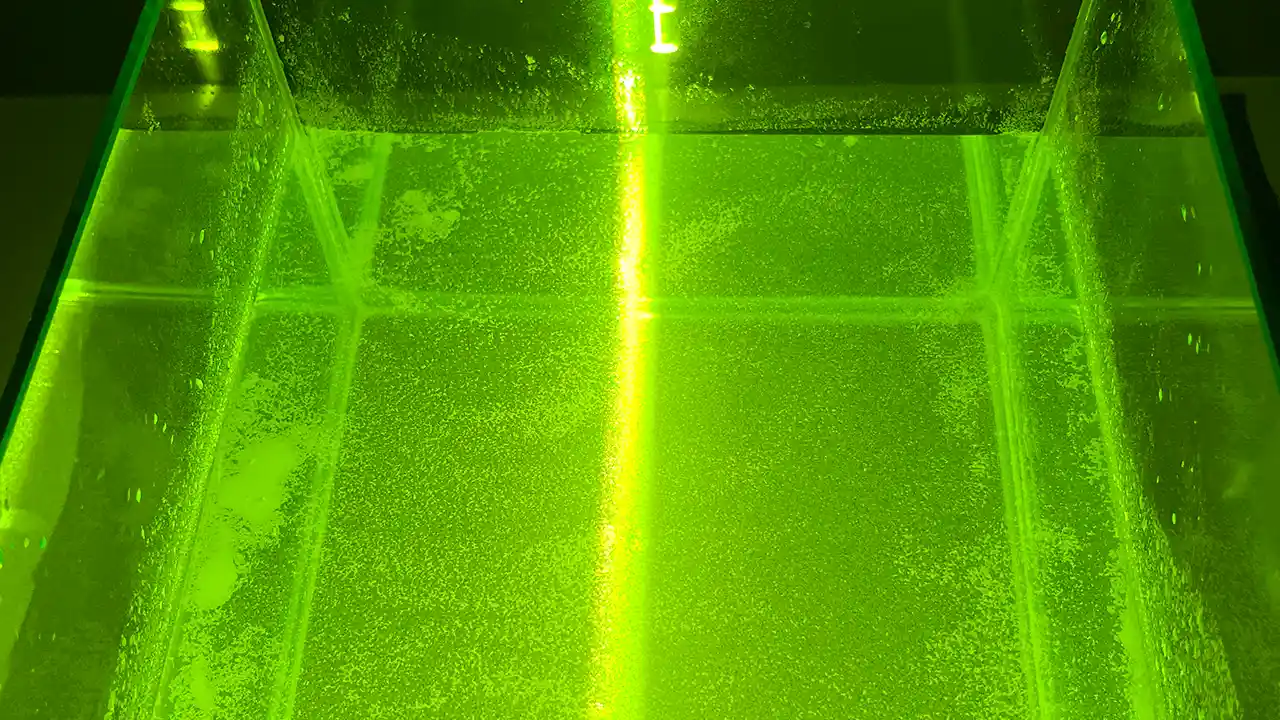

PIV計測、気流・液相の可視化、クリーンルームでの微粒子可視化などに対応します。

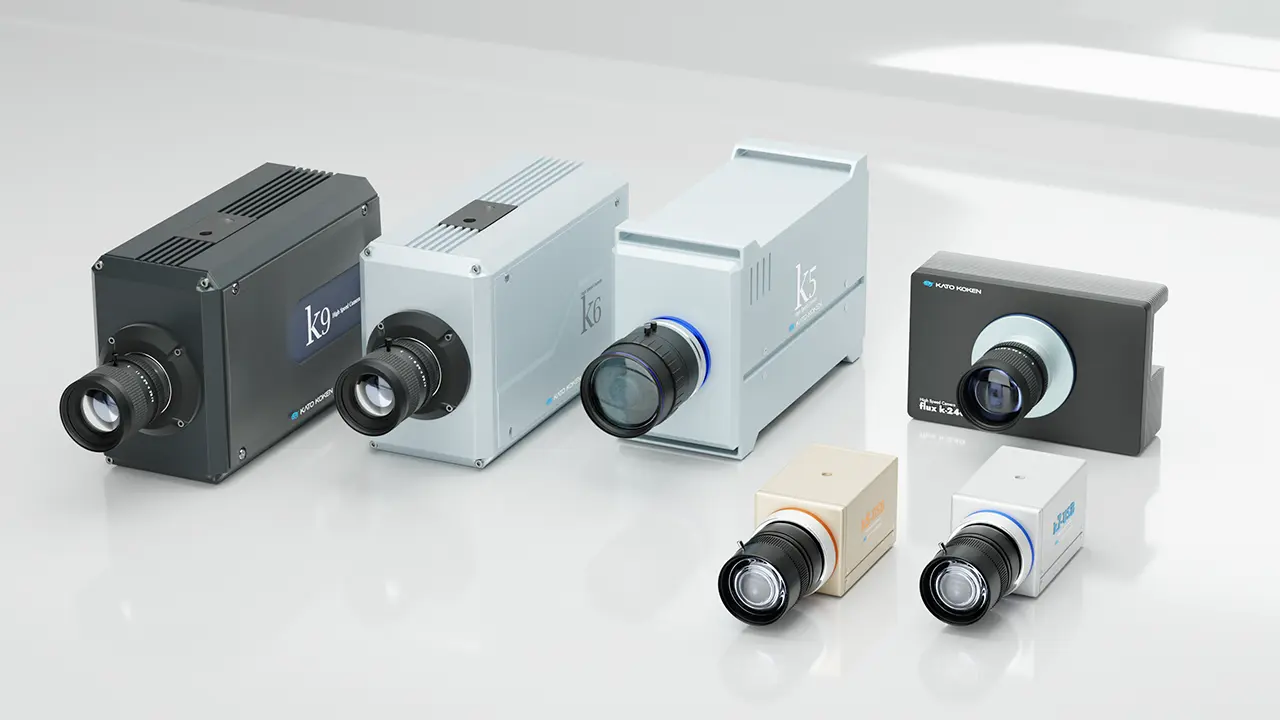

既存カメラやPIVシステムとの組み合わせ、現場での安全運用、実機デモ、システム構成相談にも対応しています。

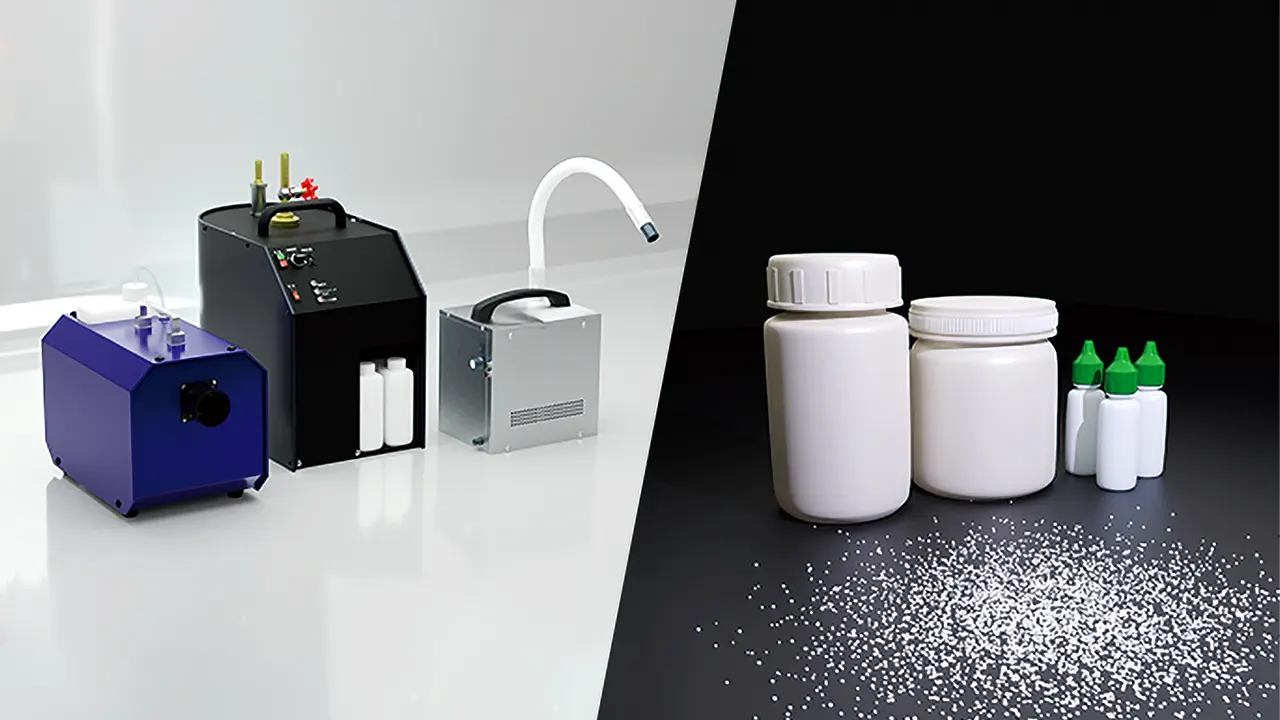

PIV計測や微粒子可視化では、トレーサー粒子や浮遊粒子を明瞭に捉えるために十分な光量が必要です。

一方で、高出力レーザーを使用する場合は、安全管理や運用ルール、使用場所の制限が課題になることがあります。また、一般的なLED光源では、粒子像を鮮明に捉えるための光量やシート光の条件が不足する場合があります。

・高出力レーザーの安全管理が難しい

・LED光源では粒子像が十分に見えない

・生産現場や研究室で扱いやすい光源を使いたい

・PIV計測にも対応できる高輝度光源を探している

・クリーンルームで微粒子や発塵を可視化したい

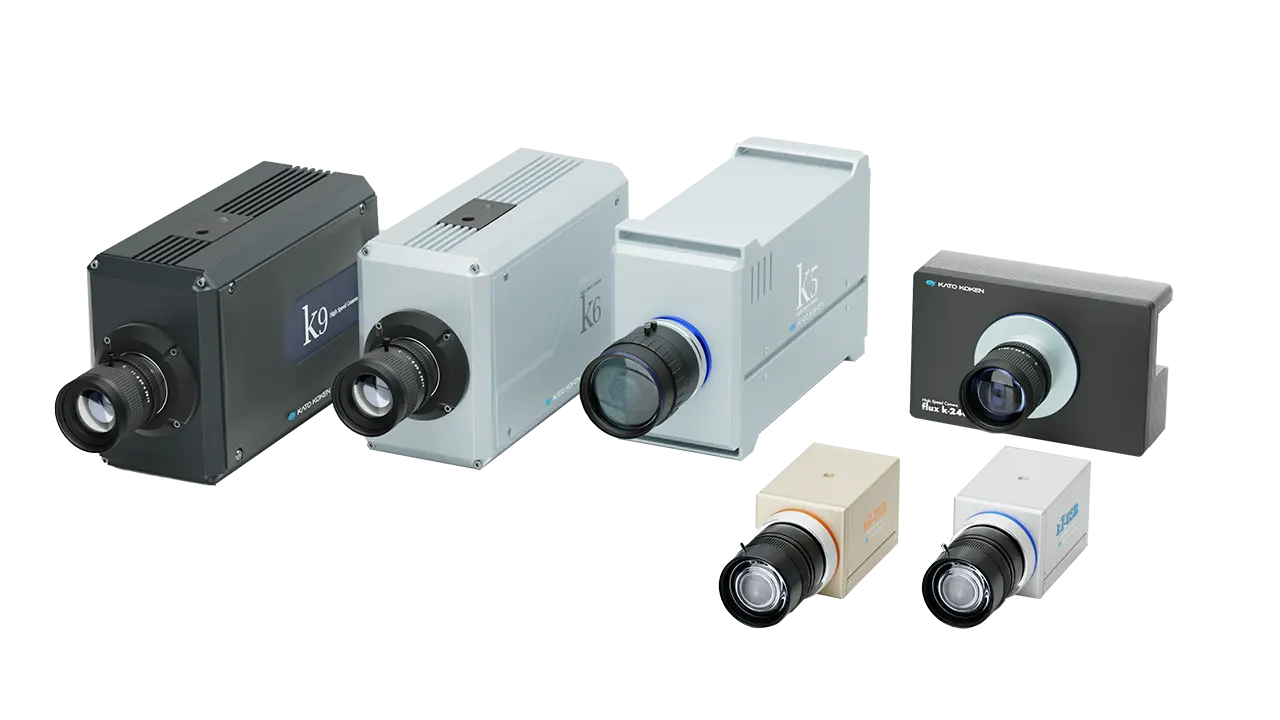

・既存カメラやPIVシステムと組み合わせたい

レーザー安全対策のハードルを抑えながら、粒子の動きを明瞭に捉えます
KLM-600FCは、高輝度な黄色ルミネッセンス光により、トレーサー粒子や浮遊粒子を明瞭に捉えやすい照明条件をつくります。レーザークラス1の光源として運用しやすく、研究室や生産現場など、レーザー安全対策の制約が大きい環境でも導入を検討しやすい構成です。PIV計測、気流・液相の可視化、クリーンルームでの微粒子可視化など、幅広い用途で活用できます。

青色レーザーダイオードと蛍光体により、高輝度な黄色光を生成します
KLM-600FCは、LEDではなく、青色レーザーダイオードと蛍光体を組み合わせたルミネッセンス光源です。青色レーザーダイオードからの光を蛍光体に照射し、蛍光体から発生する黄色のルミネッセンス光を利用します。

この方式により、発散角を制御しやすく、高輝度で品質の高いシート光を生成できます。PIV計測や微粒子可視化において、粒子を明瞭に捉えやすい照明条件をつくります。

黄色い光は、白色光と比較して水滴やミストによる散乱の影響を受けにくく、粒子が高濃度に存在する空間でも視認性を確保しやすい特長があります。

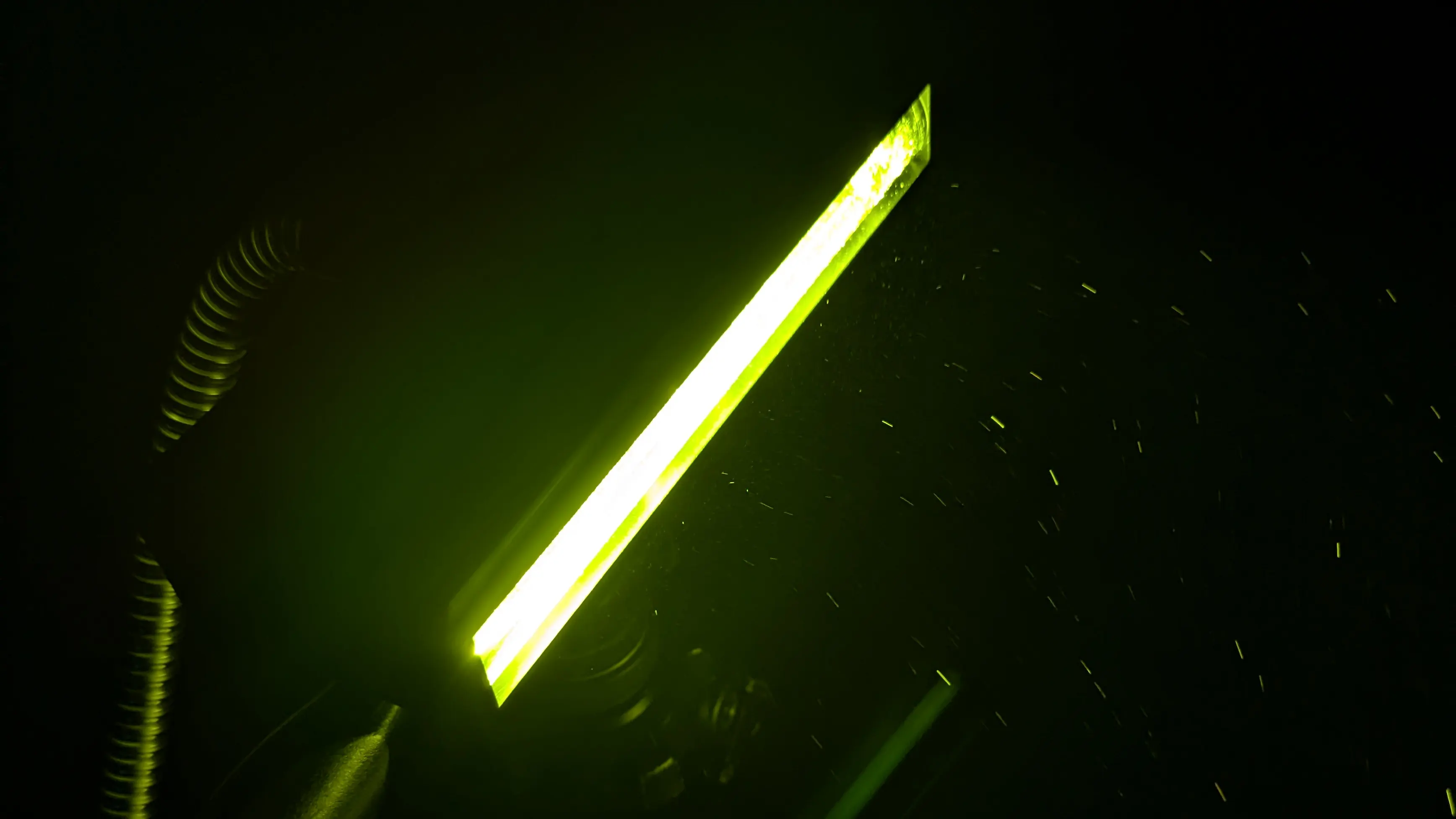

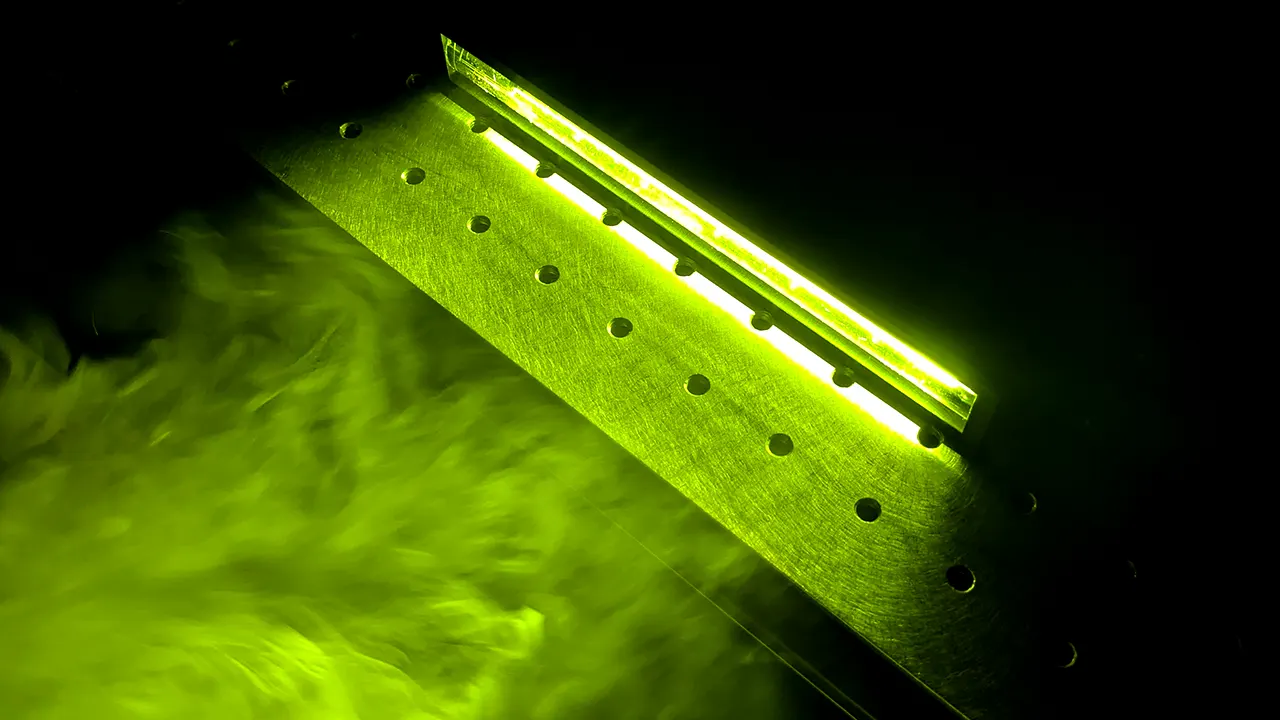

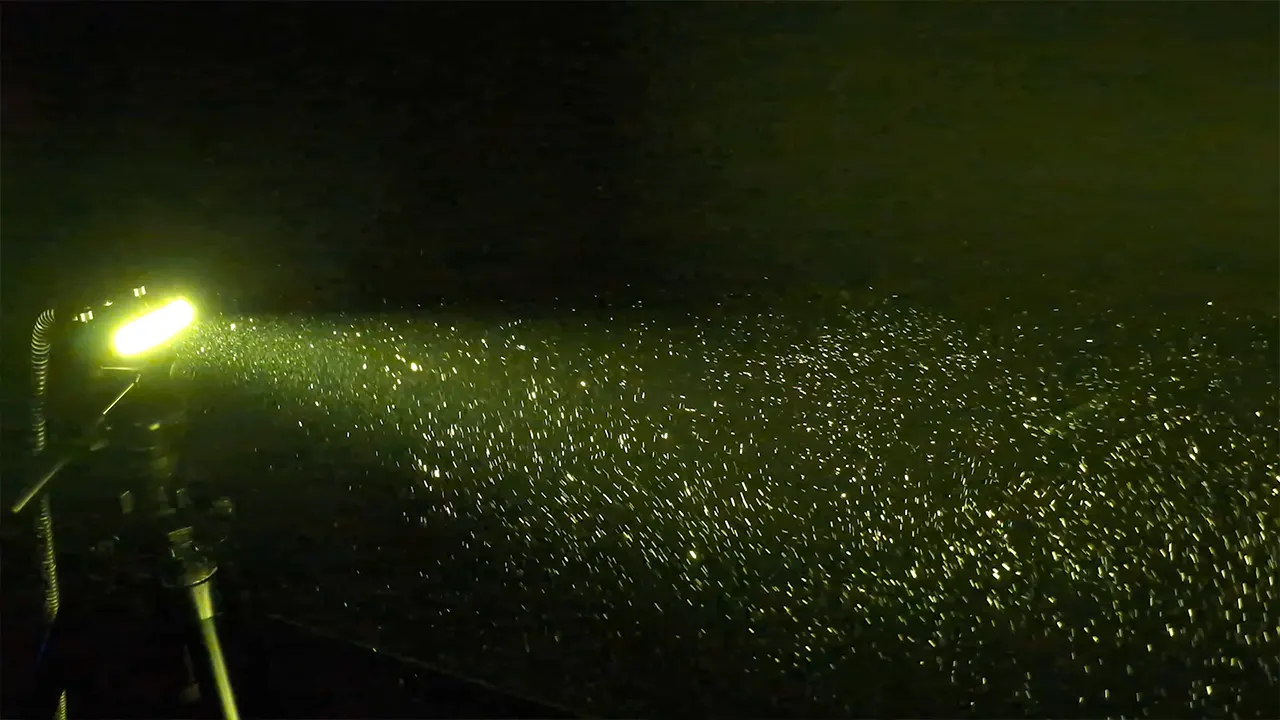

KLM-600FCは、高輝度な黄色ルミネッセンス光をシート状に照射し、トレーサー粒子や浮遊粒子のハレーションを抑えながら、観察しやすい照明条件をつくります。

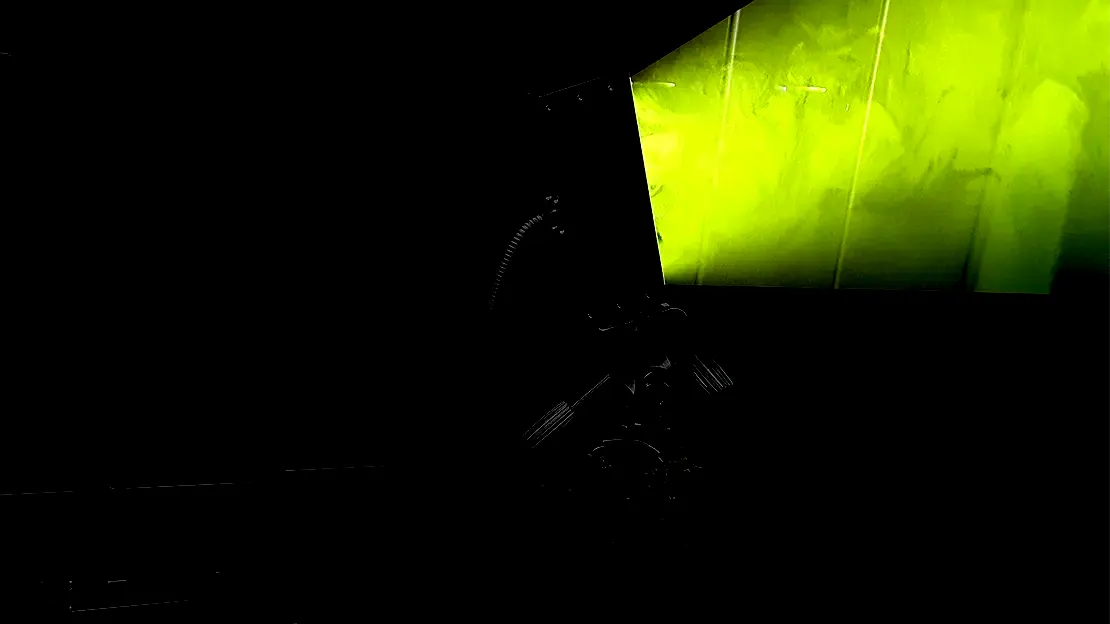

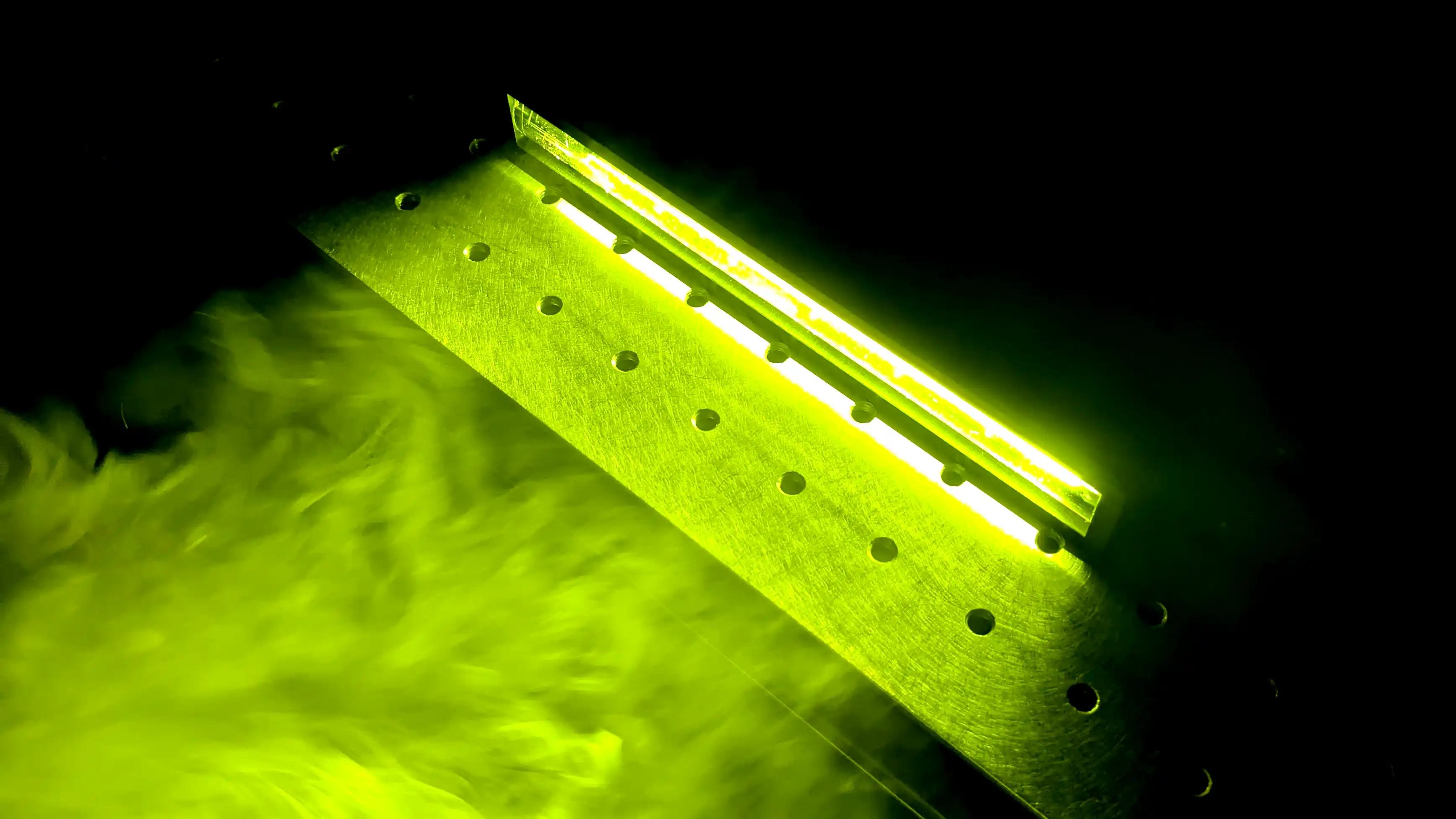

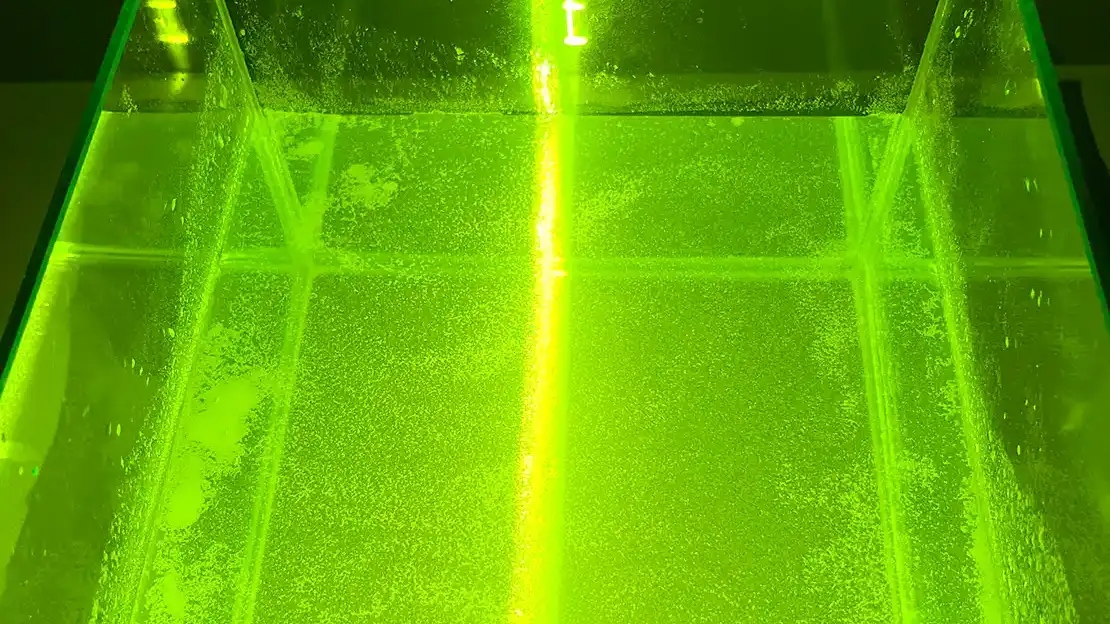

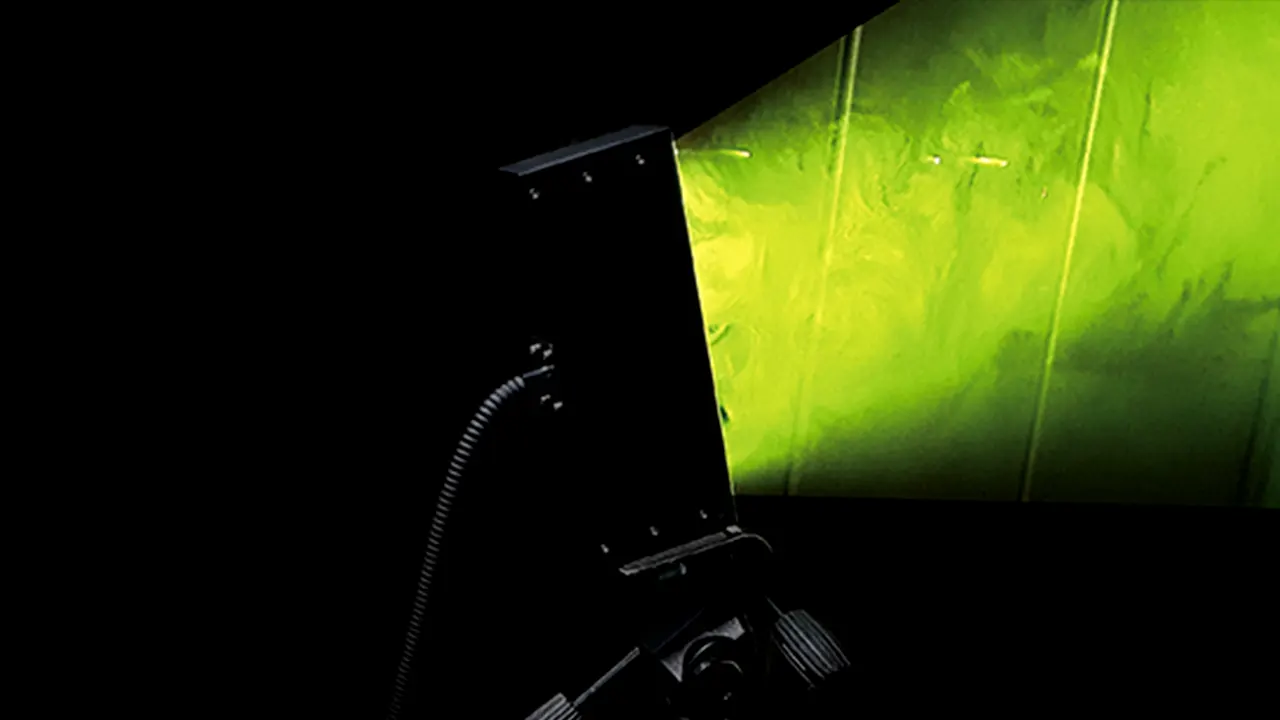

KLM-600FCは、PIV計測、気流・液相の可視化、クリーンルームでの微粒子可視化、生産現場での発塵確認など、高輝度な照明条件が必要な用途に活用できます。レーザー安全対策のハードルを抑えながら、粒子の動きや発生源を確認しやすい可視化環境を構築できます。

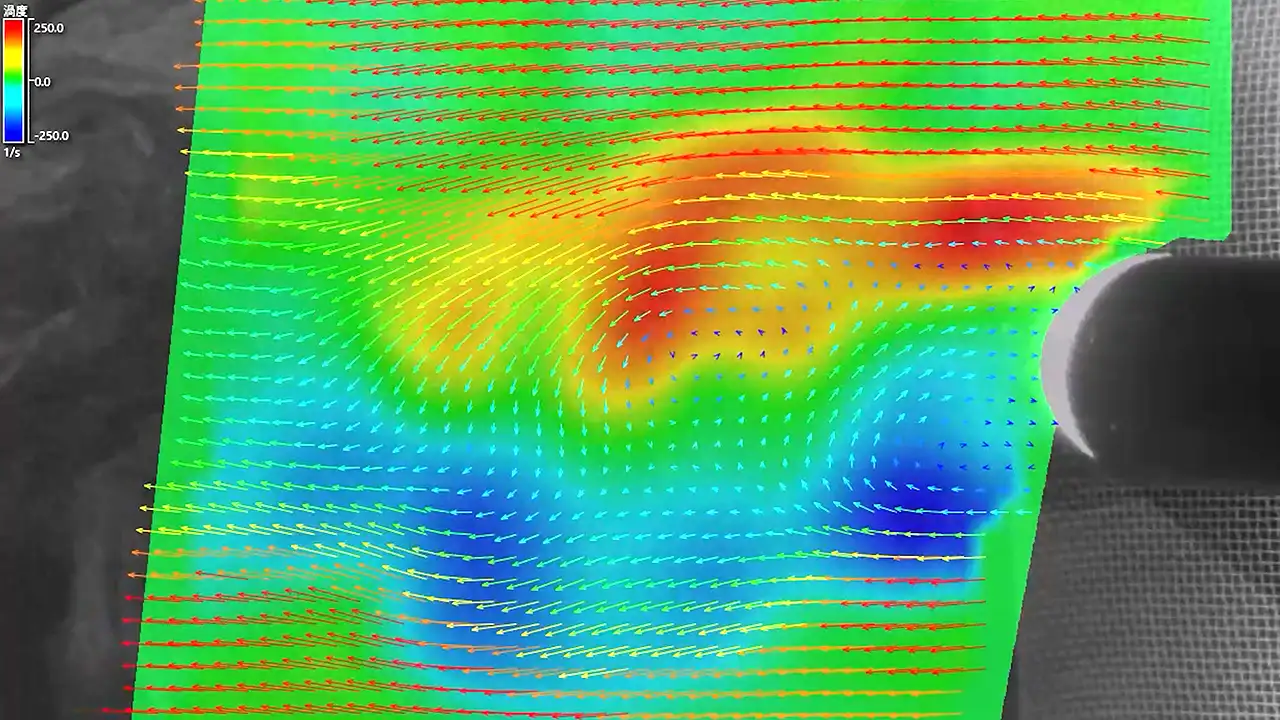

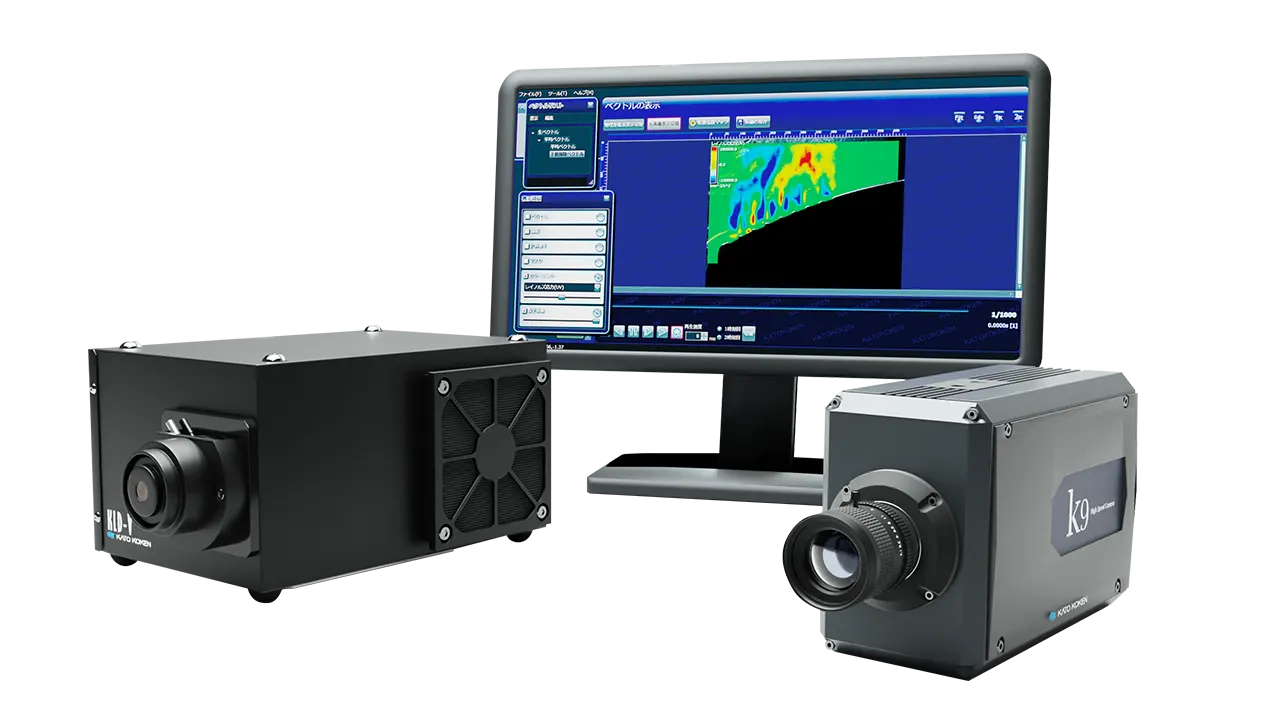

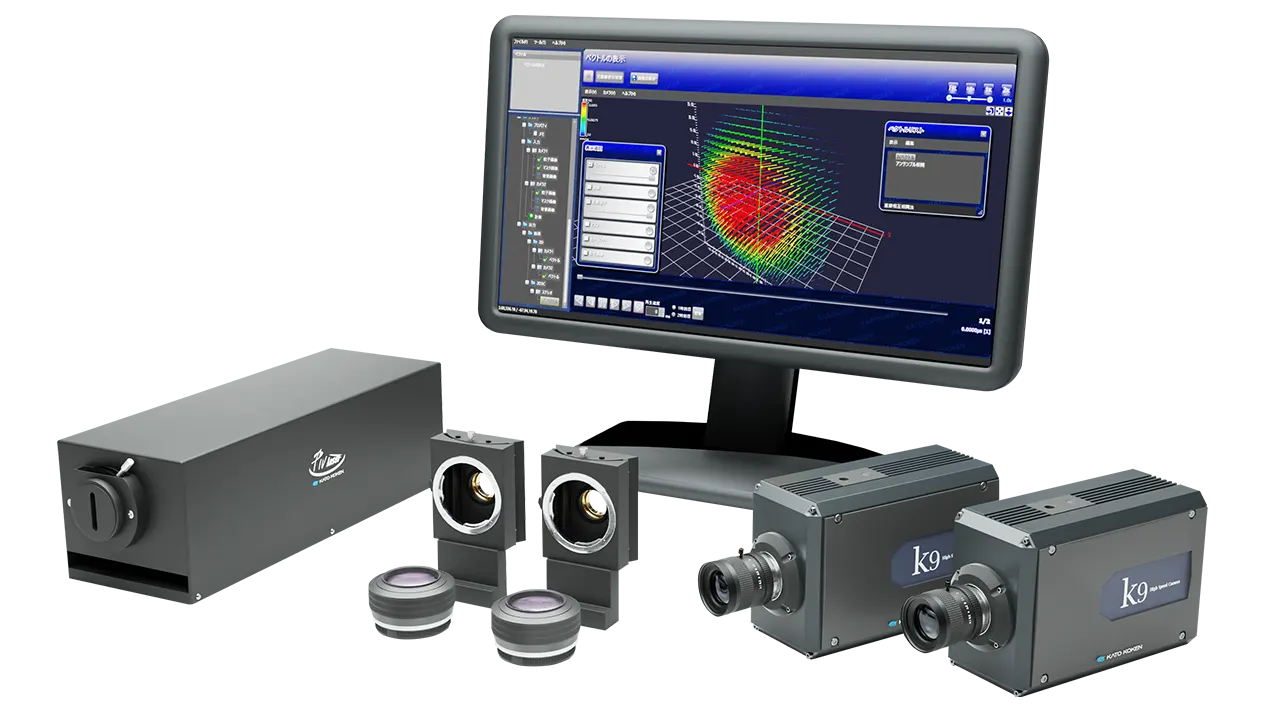

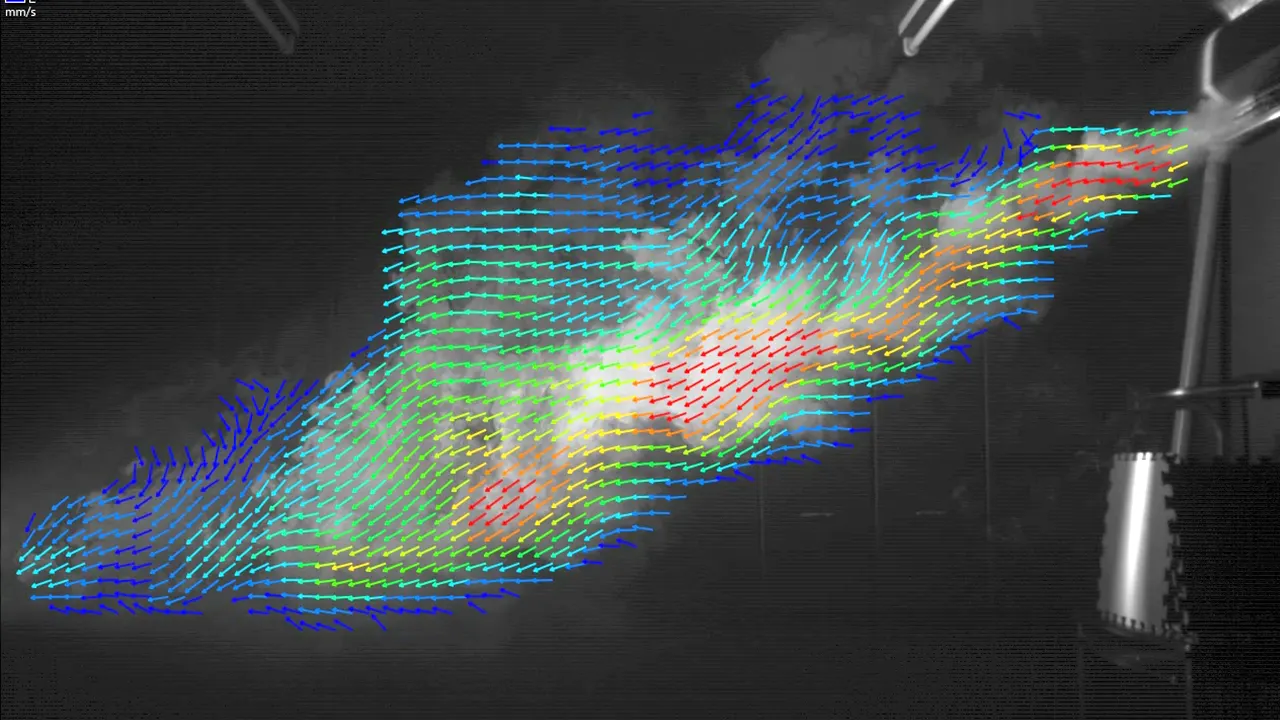

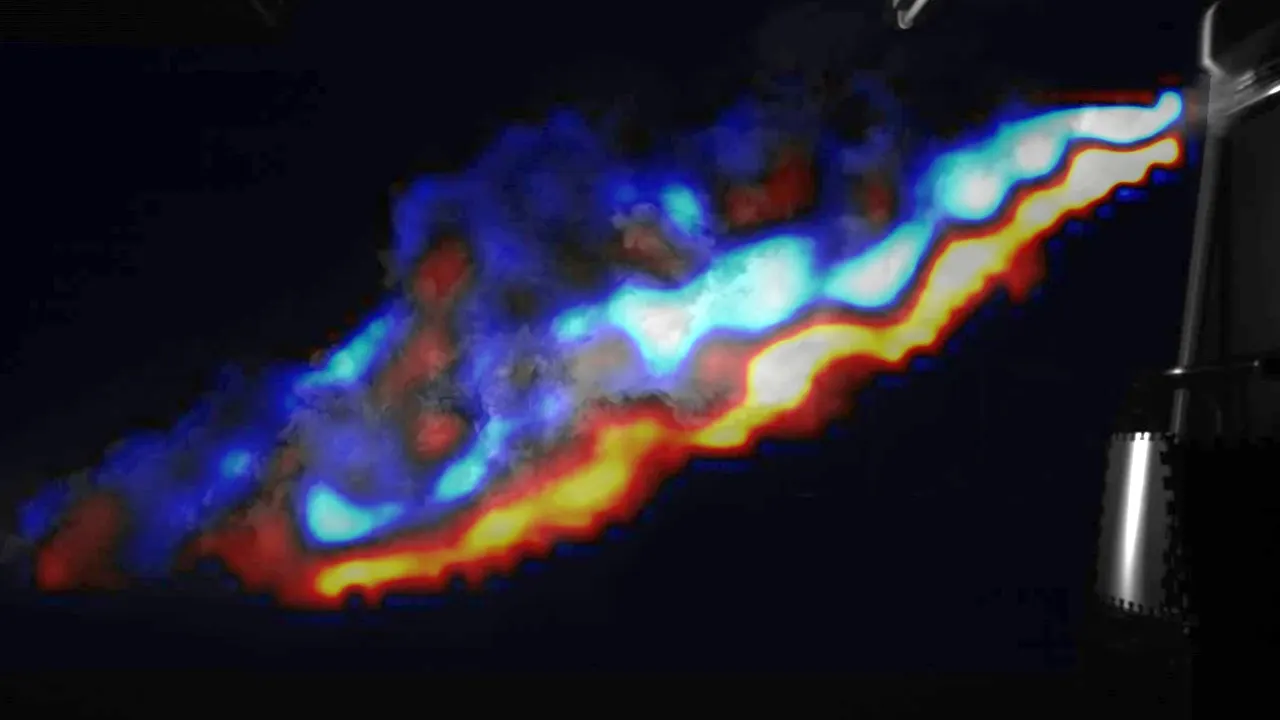

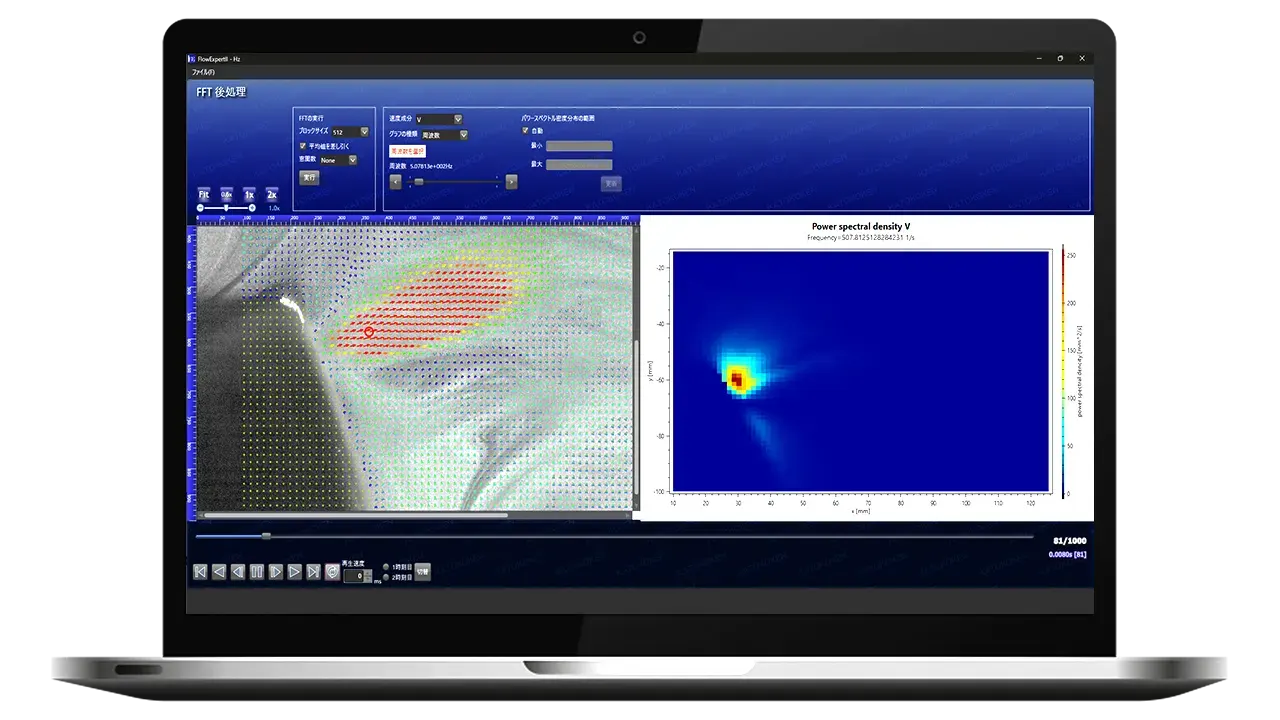

KLM-600FCは、シート状の高輝度イエロー光により、PIV解析に必要なトレーサー粒子を明瞭に撮影しやすい照明条件をつくります。粒子画像の可視化だけでなく、速度ベクトルや渦度解析など、PIV計測の一連の流れに活用できます。

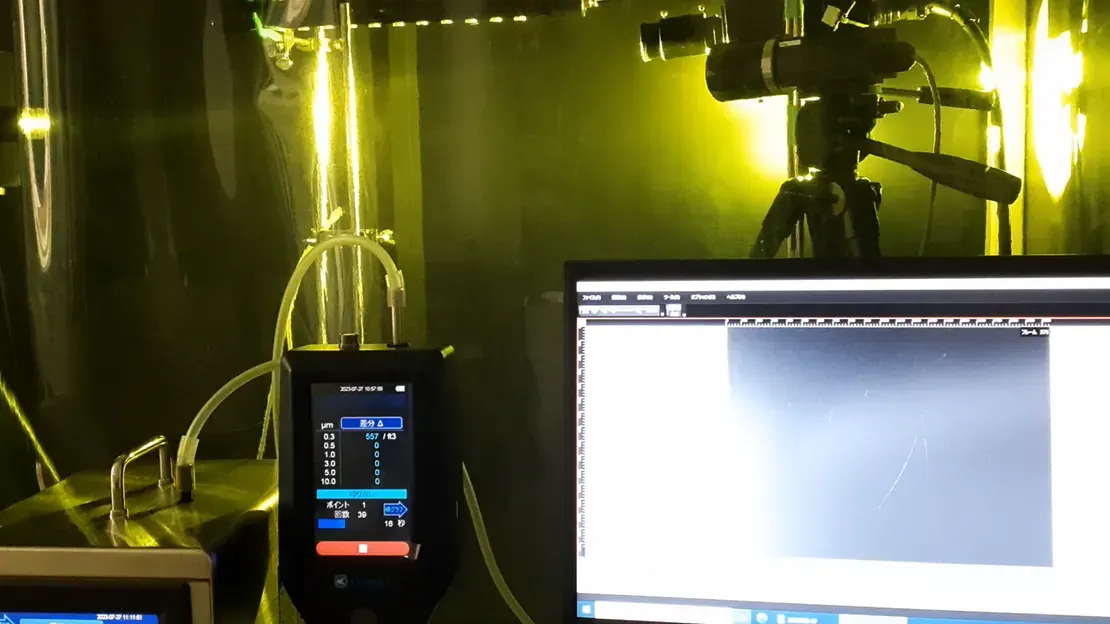

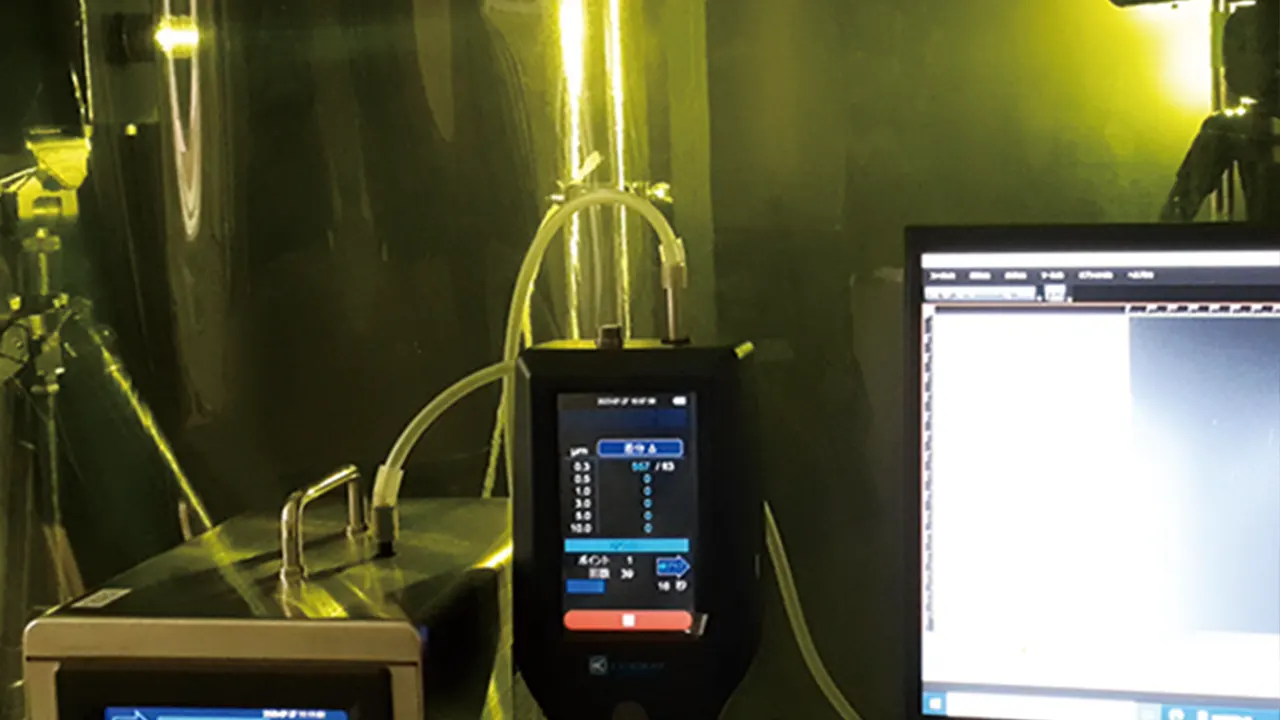

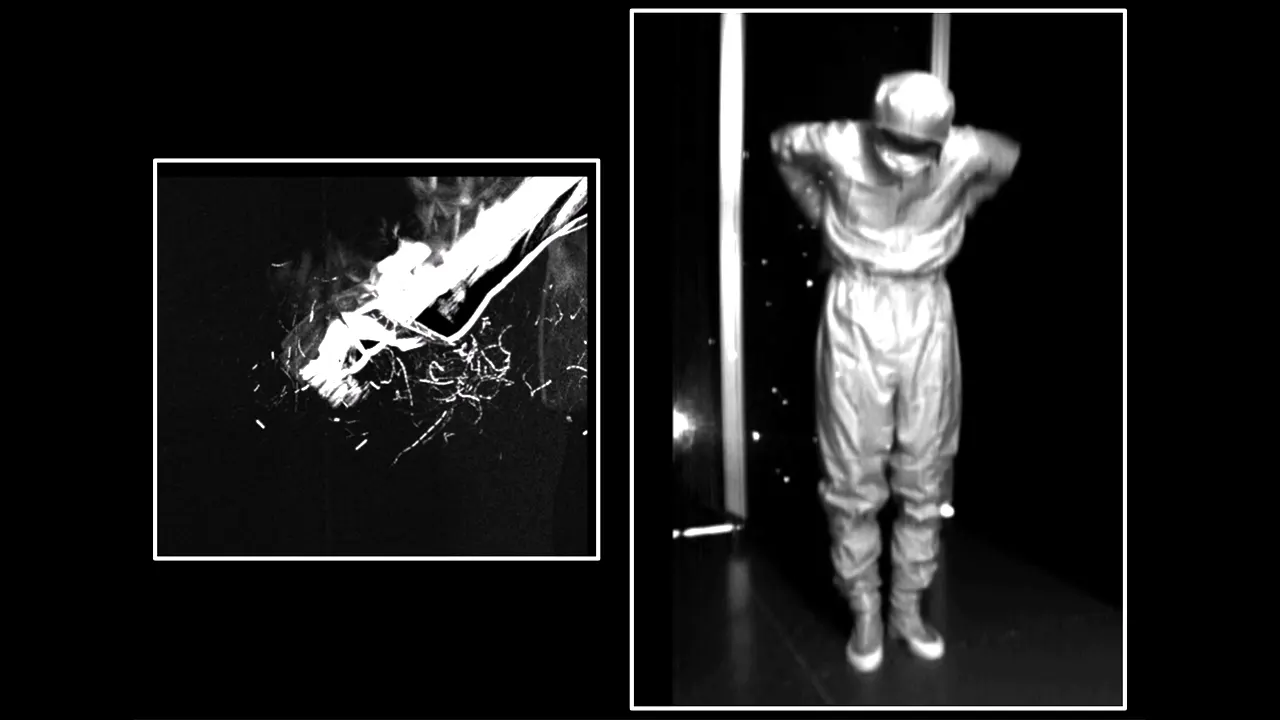

浮遊粒子や発塵の様子を可視化し、異物対策や発生源確認の検証に活用できます。
レーザー安全対策のハードルを抑えながら、クリーンルームや生産現場での微粒子の動きを確認しやすい照明条件をつくります。

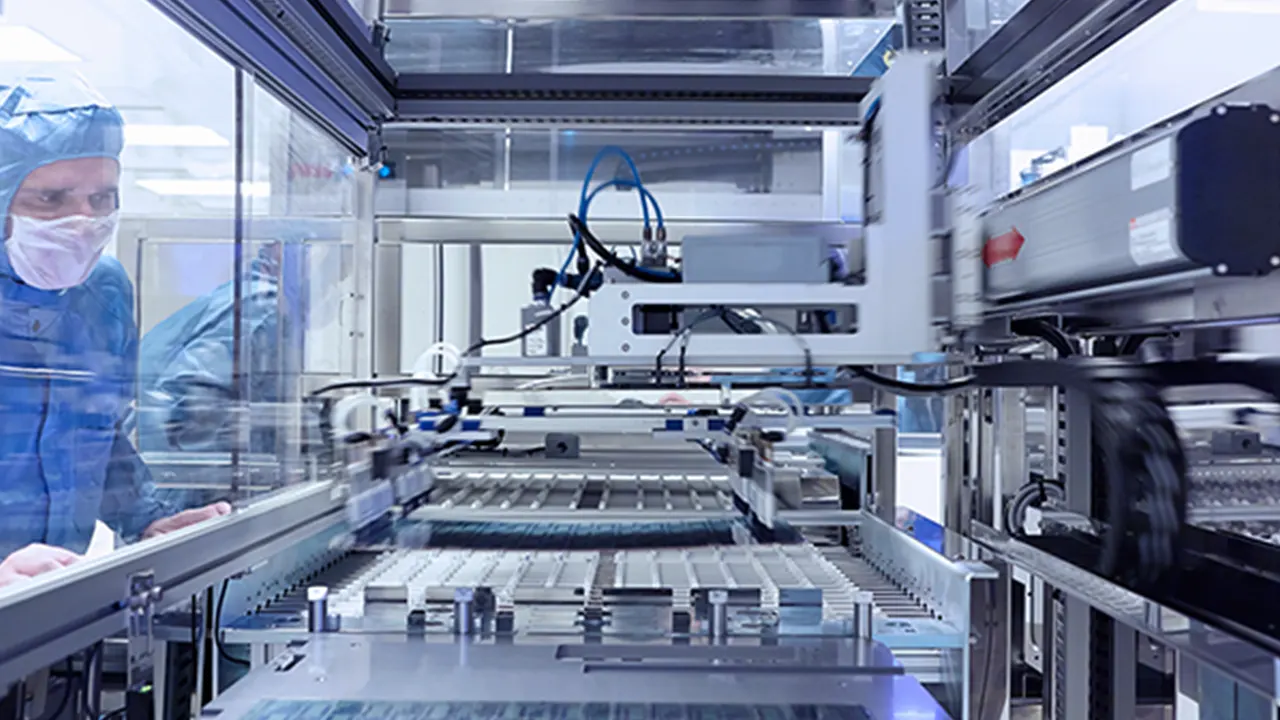

半導体製造プロセスでは、歩留まりや品質管理の観点から異物対策が非常に重要です。クリーンルームでは、0.3μmクラスの微粒子管理が求められる場面もあり、浮遊粒子や発塵の挙動を可視化するには、高い光量と視認性を備えた光源が必要になります。

一方で、高出力レーザー（レーザークラス3B以上）を用いた可視化では、安全管理や使用場所、運用ルールなどの制約が大きく、現場での異物検証のハードルが高くなる場合があります。

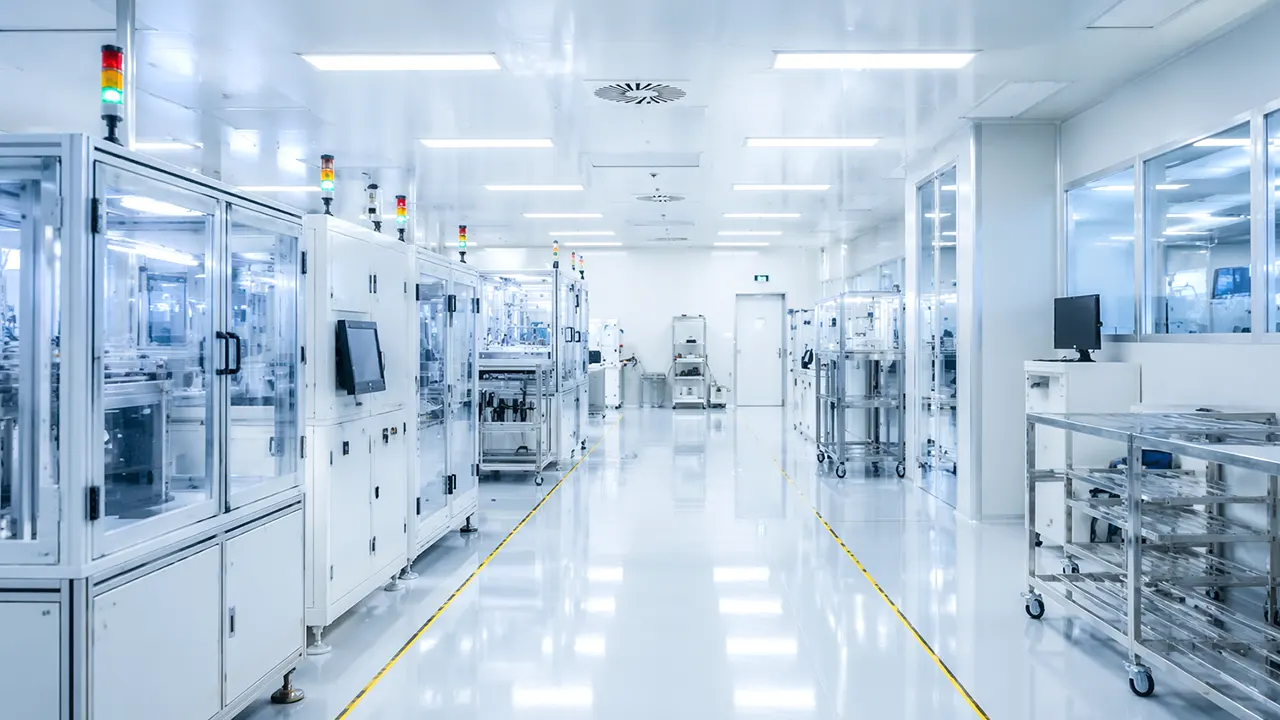

可視化用ルミネッセンス光源 KLM-600FCは、レーザークラス1の光源として運用しやすく、高出力レーザーに比べて安全対策の負担を抑えやすい構成です。クリーンルームや製造現場など、さまざまな環境で浮遊粒子の挙動や発塵源の確認・検証に活用できます。

PIV計測や微粒子可視化に適した光源をお探しの方へ
可視化対象、撮影環境、使用カメラ、PIV解析の有無によって、適した光源や構成は異なります。
KLM-600FCは、高輝度な黄色ルミネッセンス光により、PIV計測や微粒子可視化に必要な照明条件をつくります。レーザー安全対策が難しい環境や、LED光源では光量が不足する場面でも、実験条件に合わせた構成をご提案します。

実験条件に合うか相談する  PIV用光源カタログを見る

※製品のデザイン、仕様は予告なく変更する場合がございますのでご了承ください
