微粒子可視化システムApex series AP-LR｜明るい環境のまま微粒子を可視化

明るい環境のまま、微粒子を“その場で可視化”

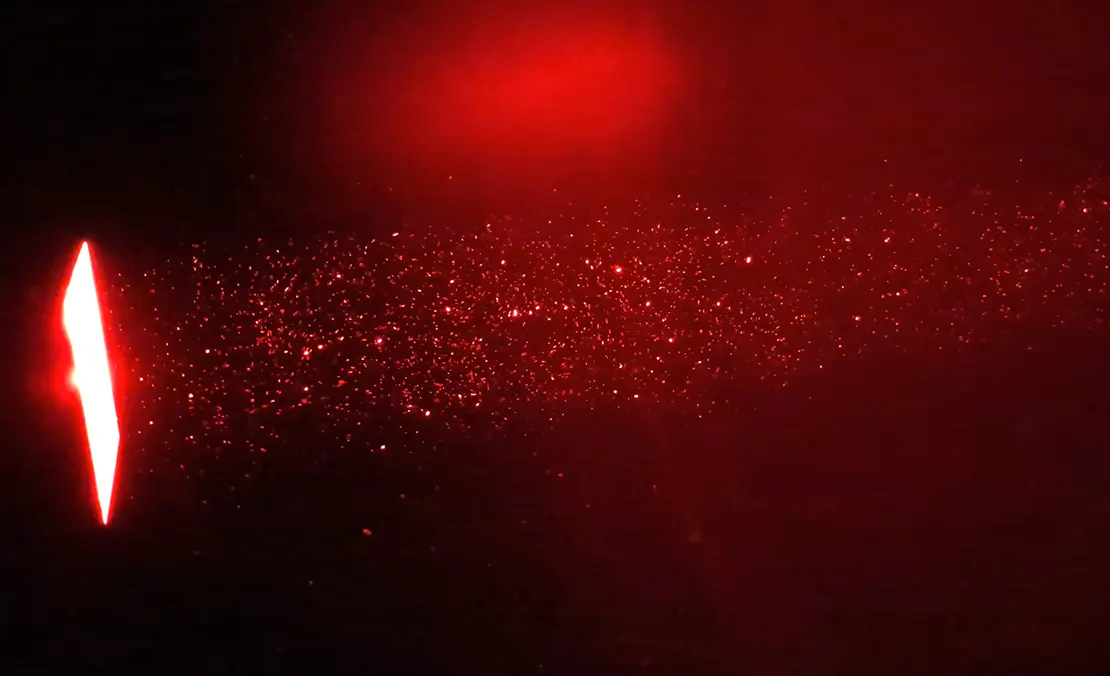

微粒子可視化システムApex series AP-LRは、赤色LED光源、高感度カメラ、画像処理を組み合わせたエントリーモデルです。室内灯の影響を受けにくい構成により、照明を落とさずに微粒子を可視化し、発塵・浮遊粒子・堆積粒子の変化を把握します。

自社環境で可視化できるか、想定条件をもとにご案内いたします。
発塵源の特定、対策前後の比較、クリーン環境での可視化などお気軽にご相談ください。
自社環境で可視化できるか相談するまずは資料で詳しく見る

導入しやすさを重視したApex seriesのエントリーモデル

AP-LRが向いている現場

照明を落とさずに微粒子を確認したい現場
生産ラインや工程内で発塵の発生状況を把握したい現場
イエロールームなど、光環境に制約のある現場
レーザーの使用が難しい環境で可視化を行いたい現場

※自動車、半導体、医薬、食品など、異物管理やクリーン環境が求められる現場で活用されています。

AP-LRは、Apex seriesの中でも「明るい環境でも使える」「導入しやすい」を重視したモデルです。赤色LED光源と光学フィルターを組み合わせることで、室内灯や明るい背景の影響を抑えながら微粒子を可視化します。研究用途だけでなく、生産現場での発塵確認や対策前後の比較を進めたい場面に適しています。

Apex seriesラインナップ比較

確認したい粒子の大きさや用途に応じて、Apex seriesでは3つのモデルを用意しています。
各ページから他モデルとの違いも確認できるよう、共通の比較表としてご利用いただけます。

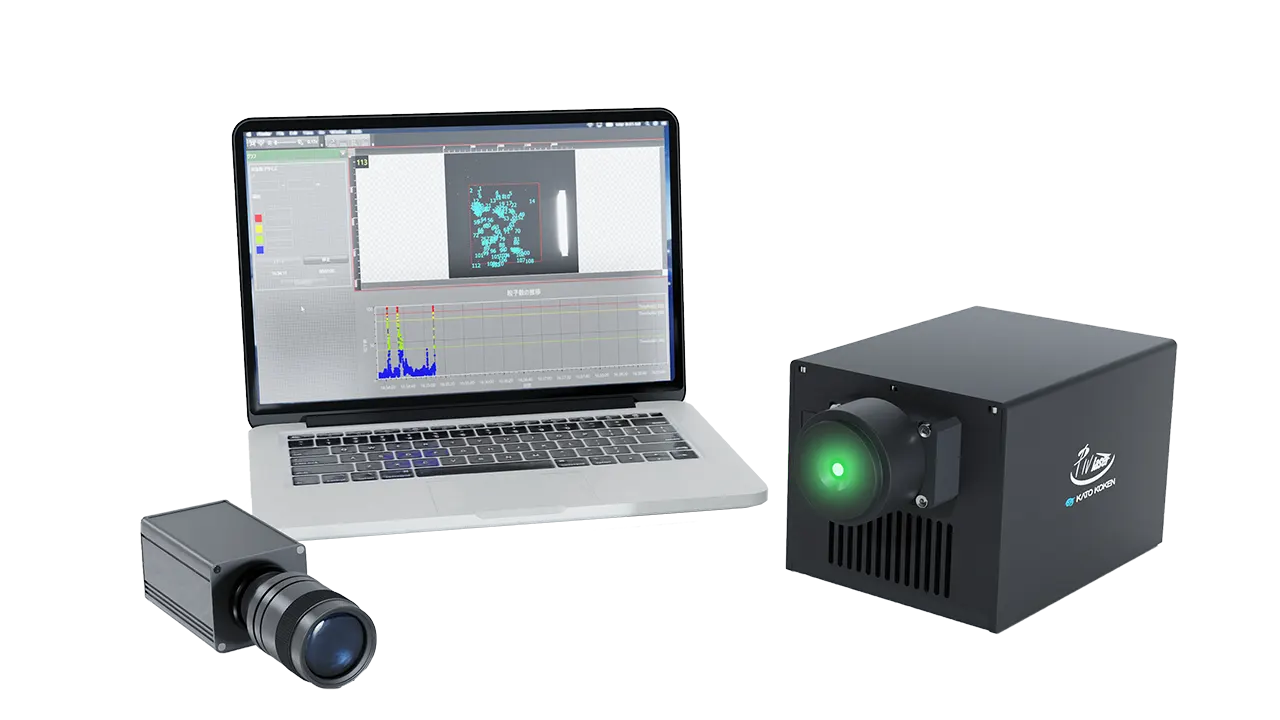

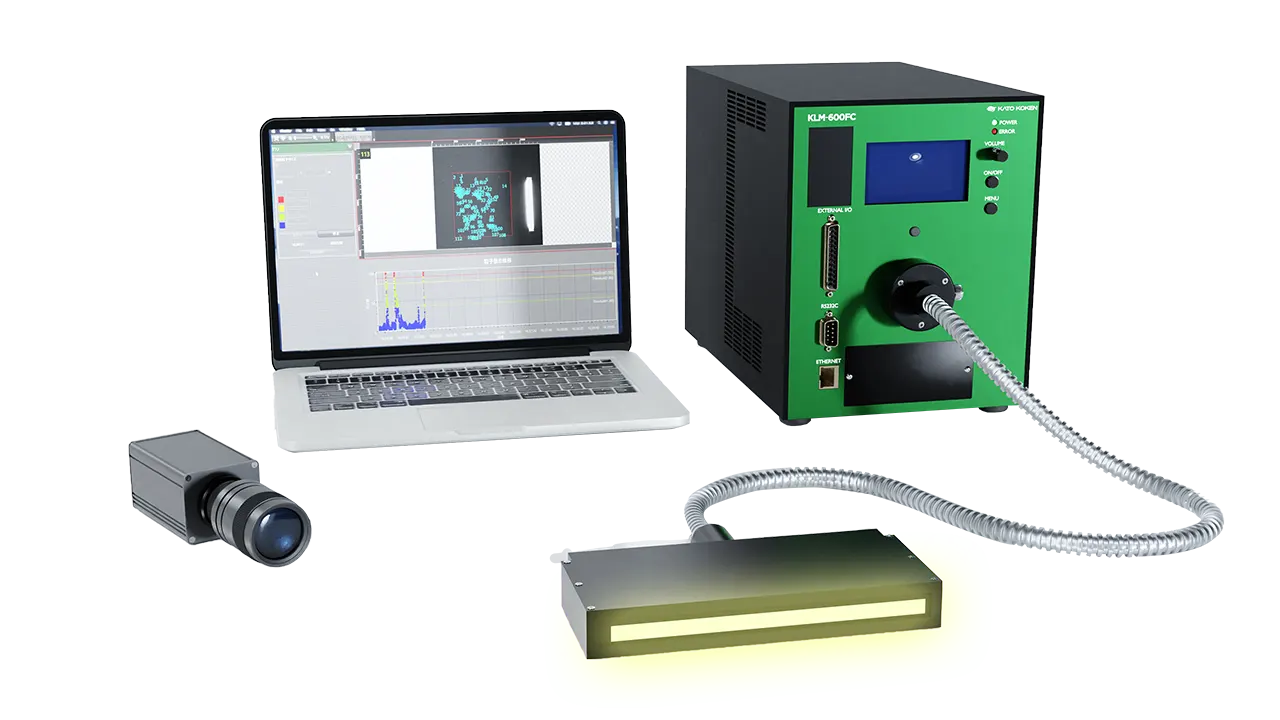

比較項目	AP-GR レーザー光源	AP-Yellow ルミネッセンス光源	AP-LR 赤色LED光源
主な用途	より小さな粒子まで詳しく可視化したい	発塵の原因特定や現場改善を進めたい	まずは粒子の発生を確認したい
可視化レベル	対象粒子サイズ：0.3μm以上クリーンルームクラス1～の環境	対象粒子サイズ：0.3μm以上	対象粒子サイズ：5μm以上
向いている環境	微細粒子まで確認したい環境（クリーン環境・コンタミ評価など）	レーザー安全対策なしで現場改善を行いたい環境	照明が落とせない、明るい環境で発塵の有無を確認したい現場
詳細ページ	AP-GRの詳細を見る	AP-Yellowの詳細を見る	ー

現場導入につながる、3つの強み

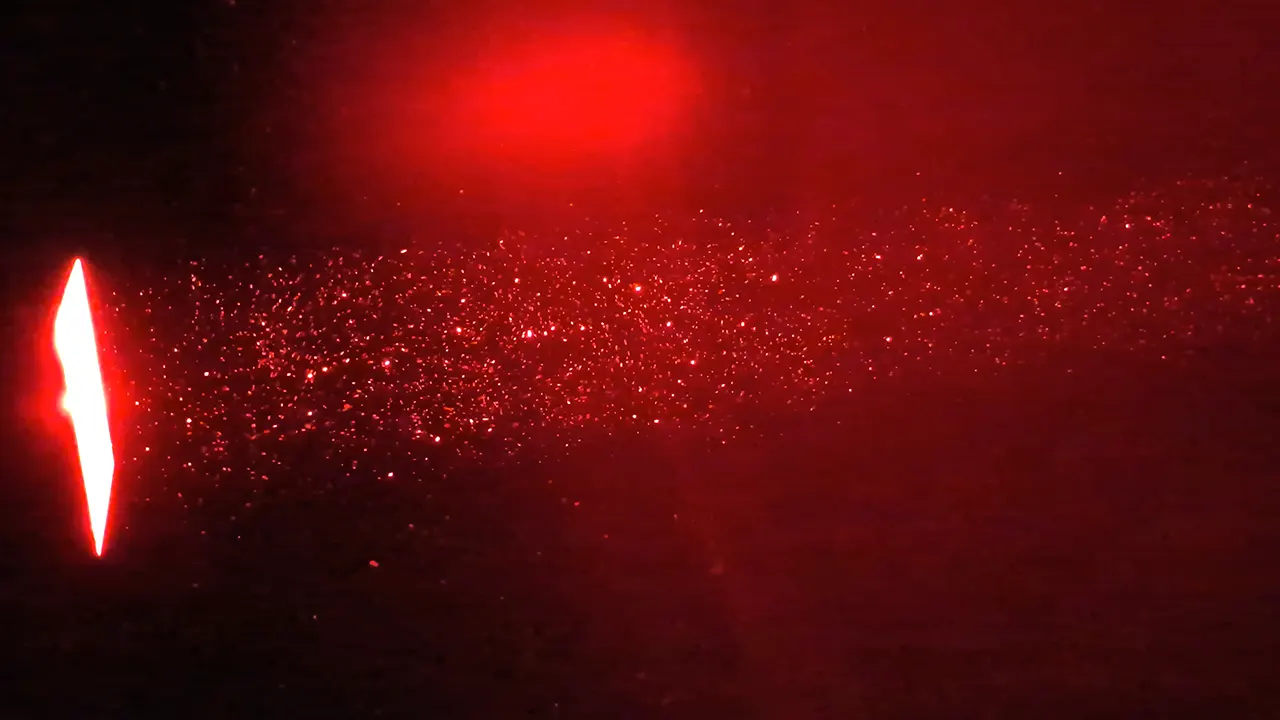

照明の影響を受けにくい
赤色LED光源と光学フィルターの組み合わせにより、室内灯や周囲環境の影響を抑えながら微粒子を可視化。照明を落とす必要がなく、作業環境や工程を変えずにそのまま導入できます。

現場で使いやすい運用性
LED光源を採用しているため、レーザーの安全基準を考慮した運用が不要。生産現場でも導入しやすく、初めて微粒子可視化に取り組む現場にも適しています。

カメラ特性に合わせた光源
赤色LEDの波長を高感度カメラの分光特性に合わせることで、粒子を捉えやすい構成。通常の撮影よりも微粒子の存在や動きを把握しやすくなります。

現場でそのまま、粒子の変化を比較

可視化に加えてリアルタイム粒子カウントやグラフ表示に対応。
一定の粒子数を超えた場合には画像上の色変化でも状態を把握できます。

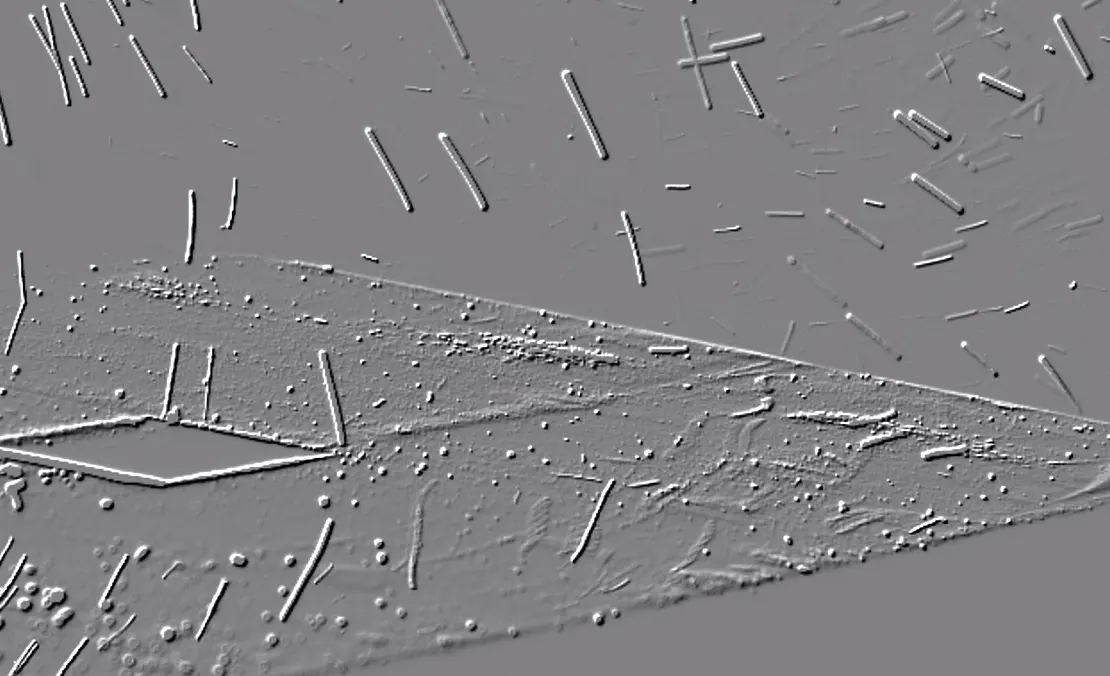

可視化 + 画像処理
粒子の存在に加え、増減の変化や状態を把握しやすくし、発塵の傾向や広がりを視覚的に捉えることができます。

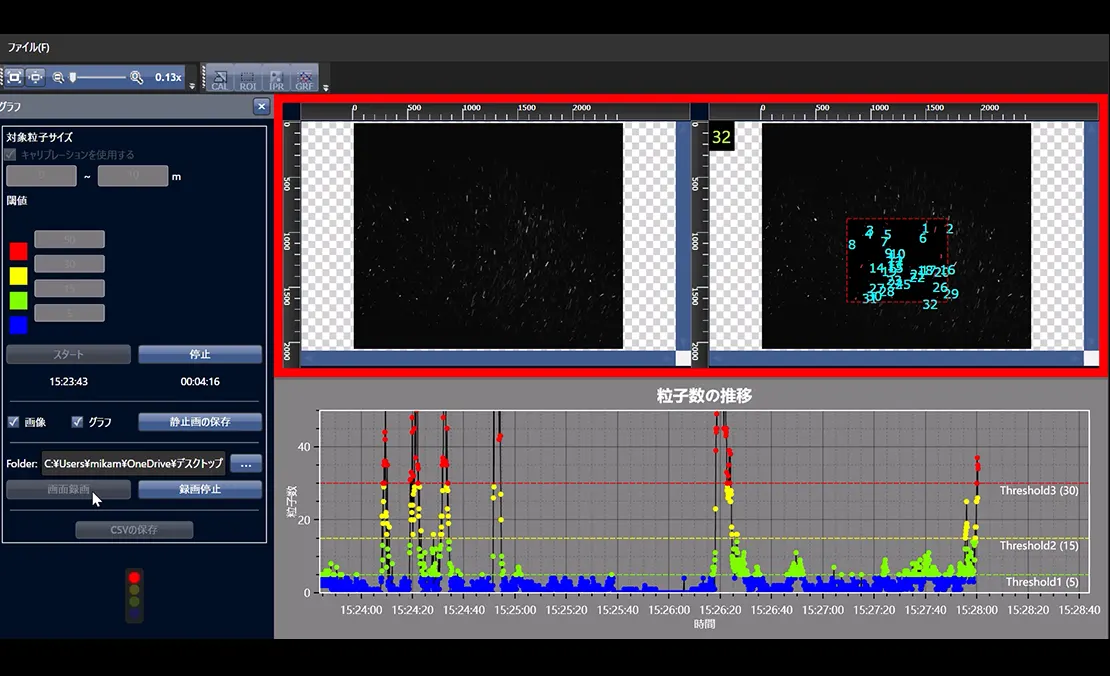

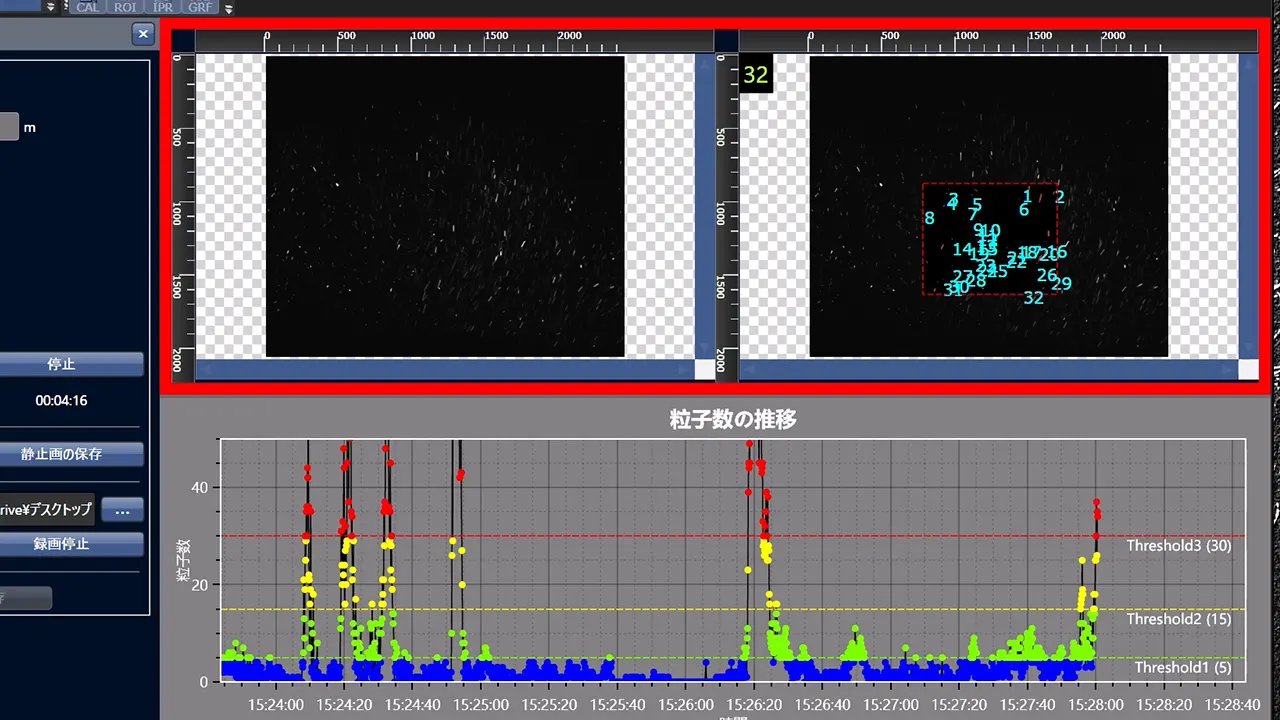

可視化 + リアルタイム粒子カウント
粒子の挙動に加え、粒子数の変化をリアルタイムで把握でき、しきい値を超えた状態も即座に確認できます。

可視化できる対象

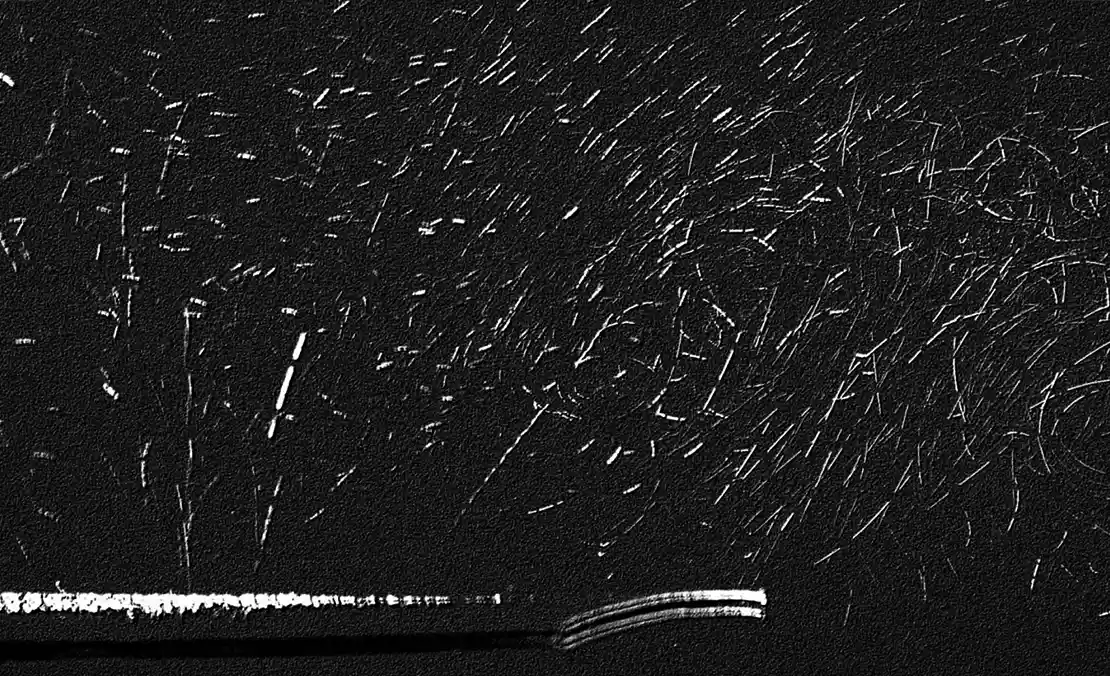

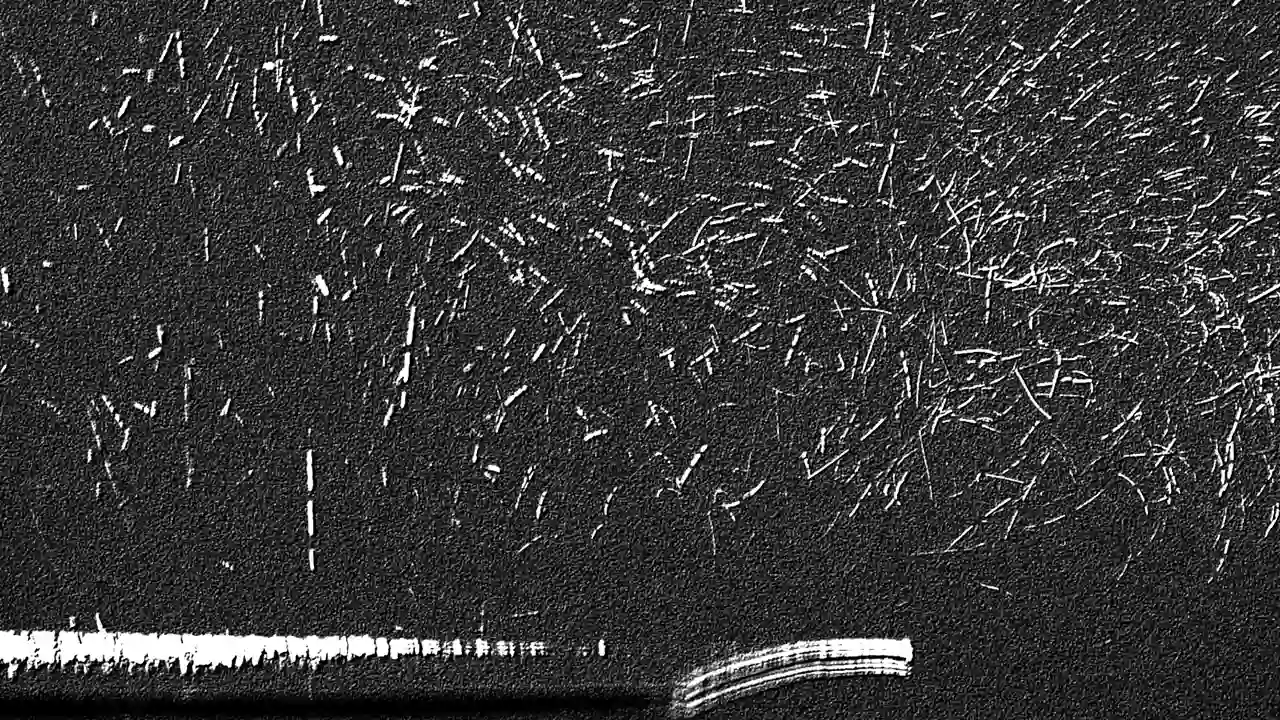

浮遊粒子
空間中を漂う粒子の存在や分布を可視化し、発塵状況の把握を支援します。

発塵
人や設備、工程由来の発塵がどこから起きているかを確認しやすくします。

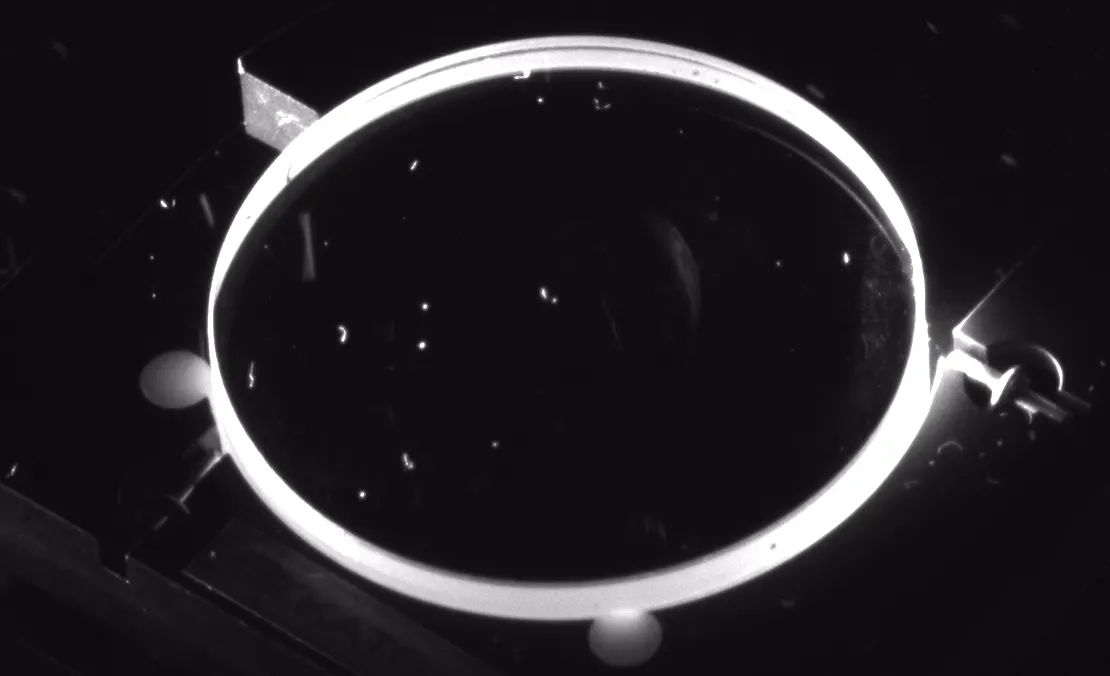

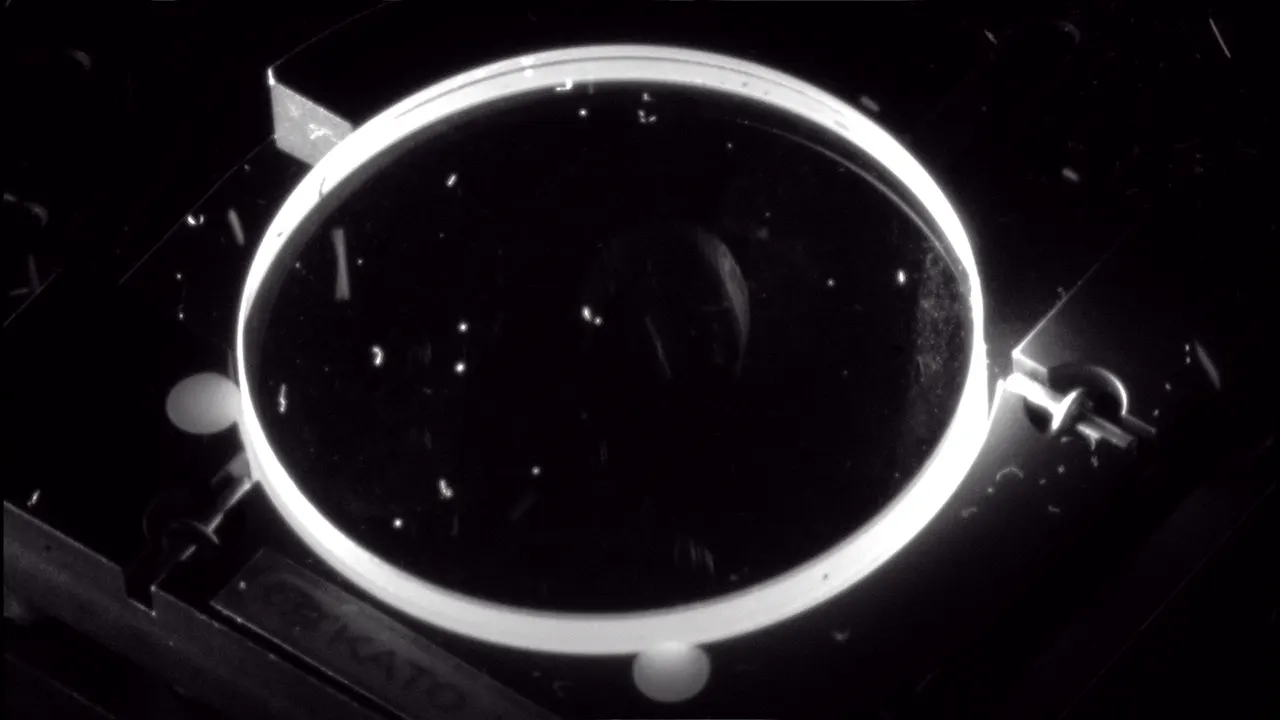

堆積・付着粒子

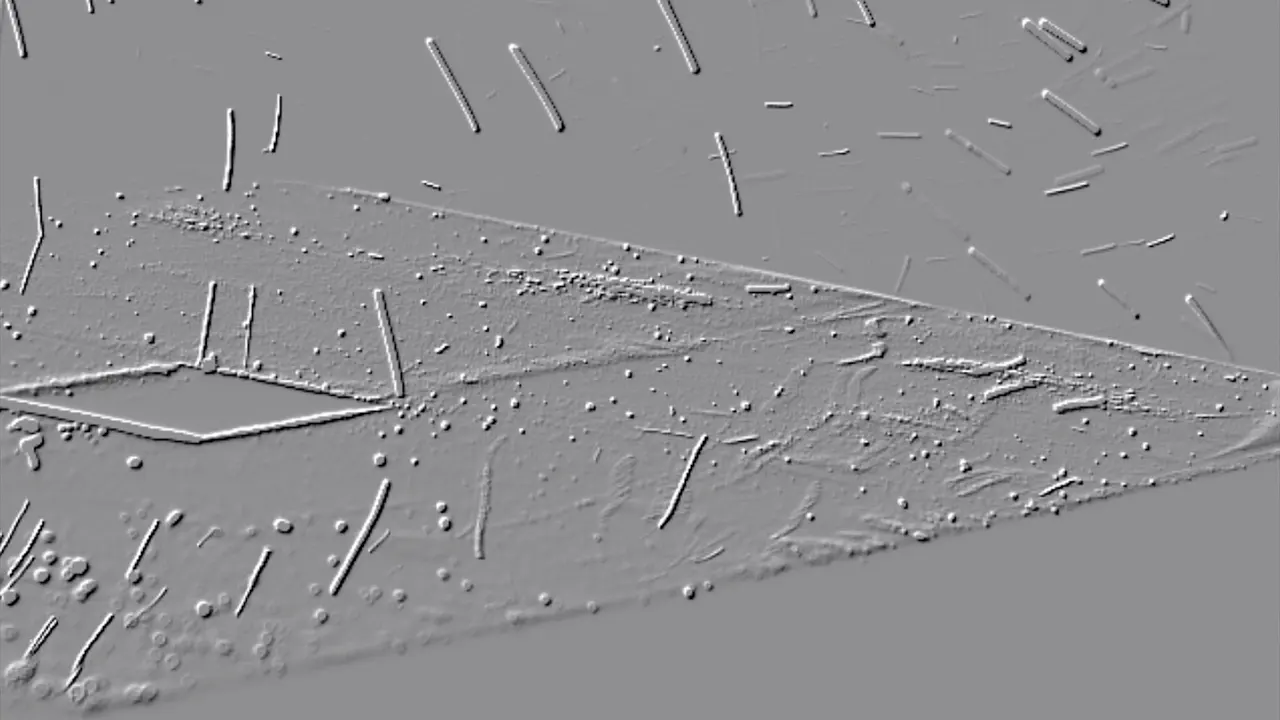

静的差分（画像処理）の活用により、堆積粒子や付着する粒子の把握につなげられます。

活用シーン

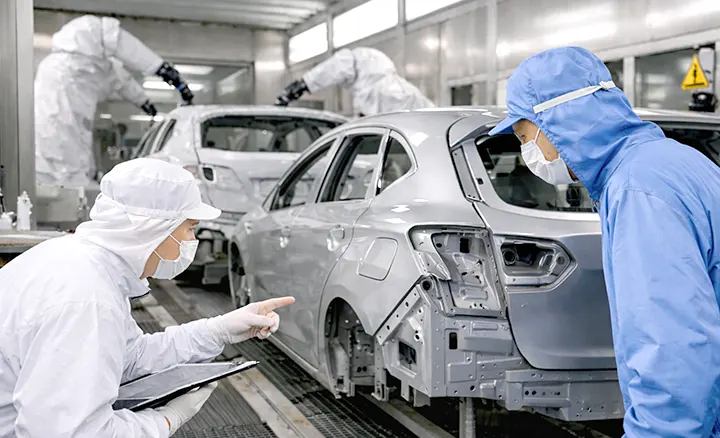

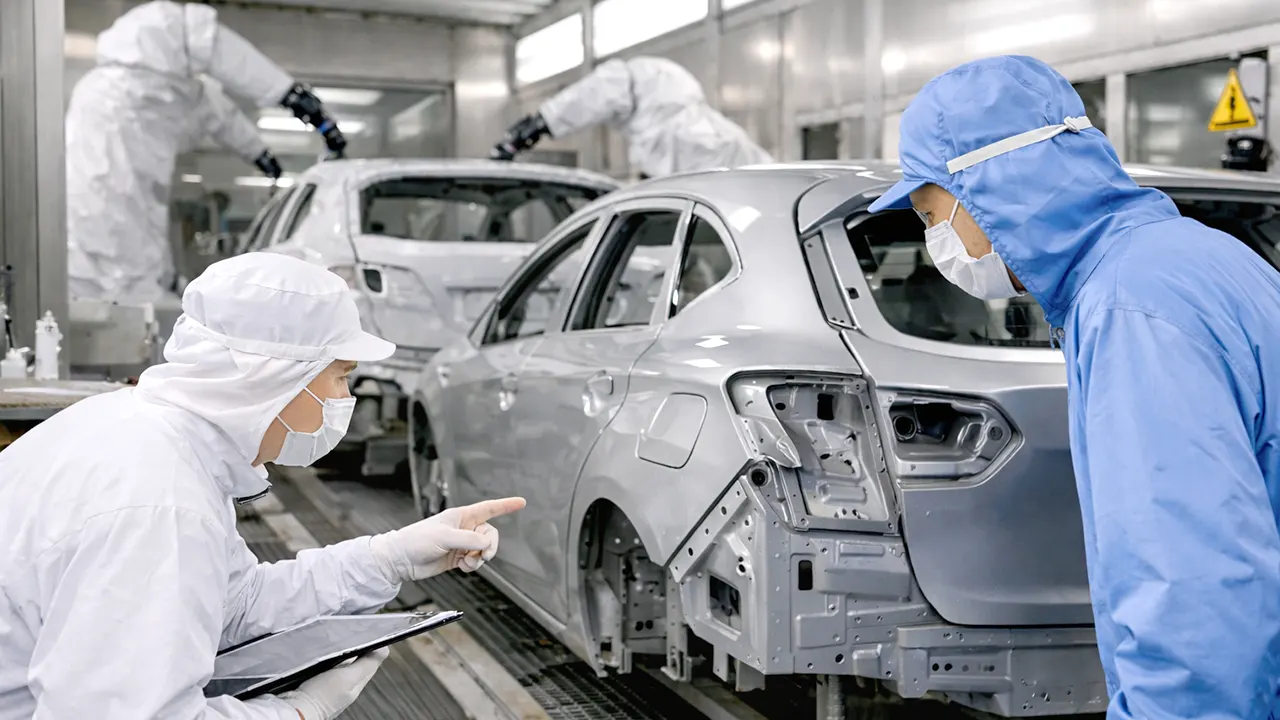

塗装ラインの異物対策
塗装品質に影響する微粒子の状態を可視化し、異物混入の要因把握や対策前後の比較に活用できます。

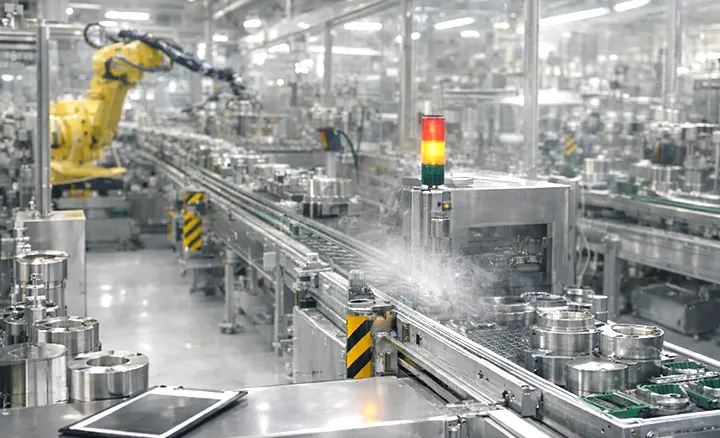

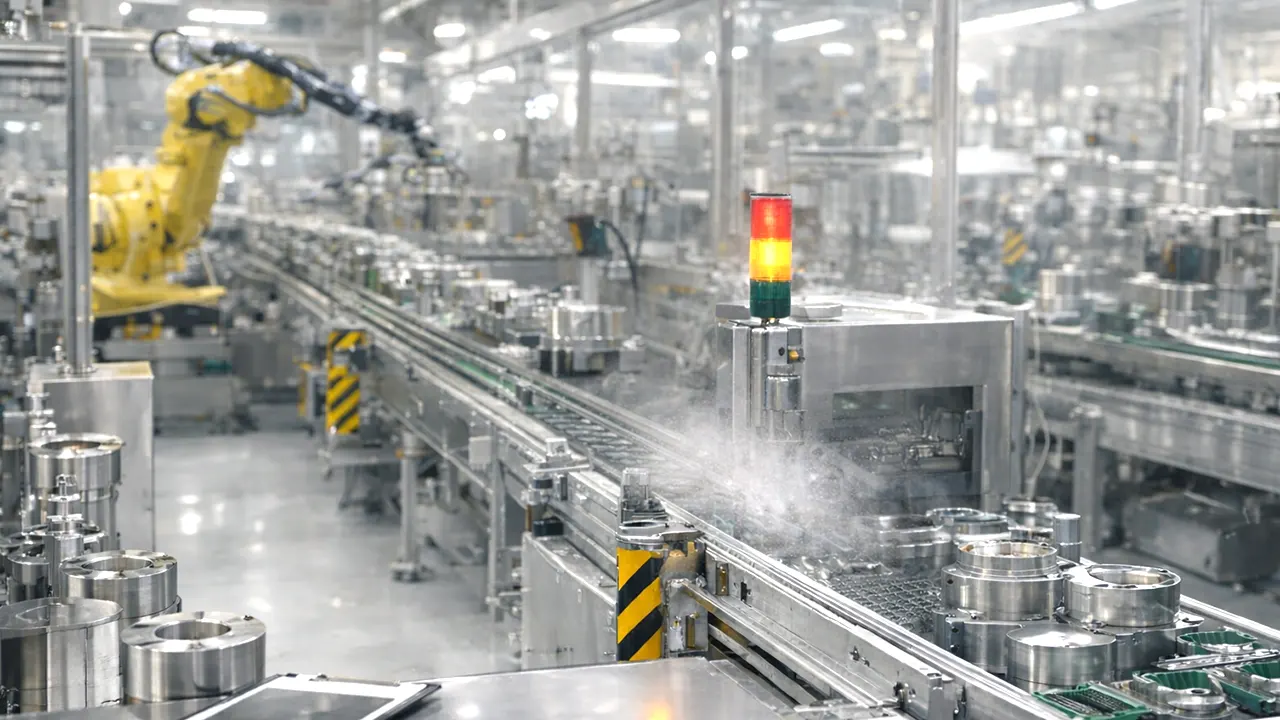

生産ラインでの発塵を確認
装置周辺や搬送工程でどこから粒子が発生しているかを確認し、工程改善や設備見直しの検討につなげられます。

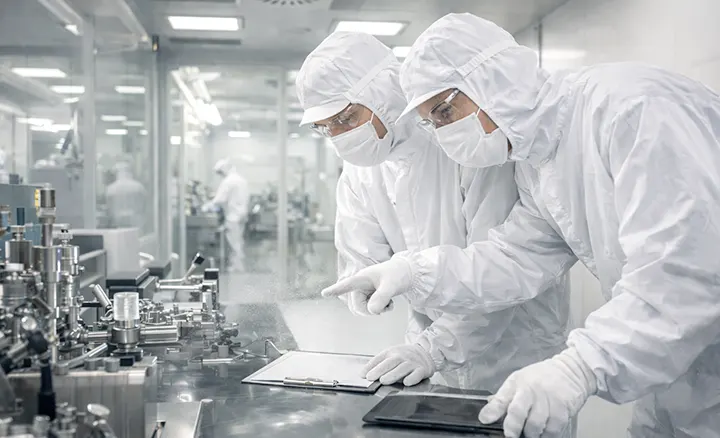

クリーンルーム内の作業
作業者の動きや設備の稼働により、どのように粒子が発生・拡散しているかを確認し、作業手順やレイアウト改善の検討に活用できます。

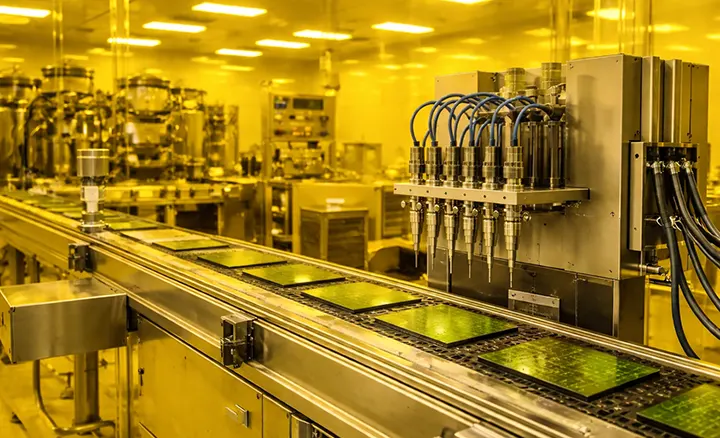

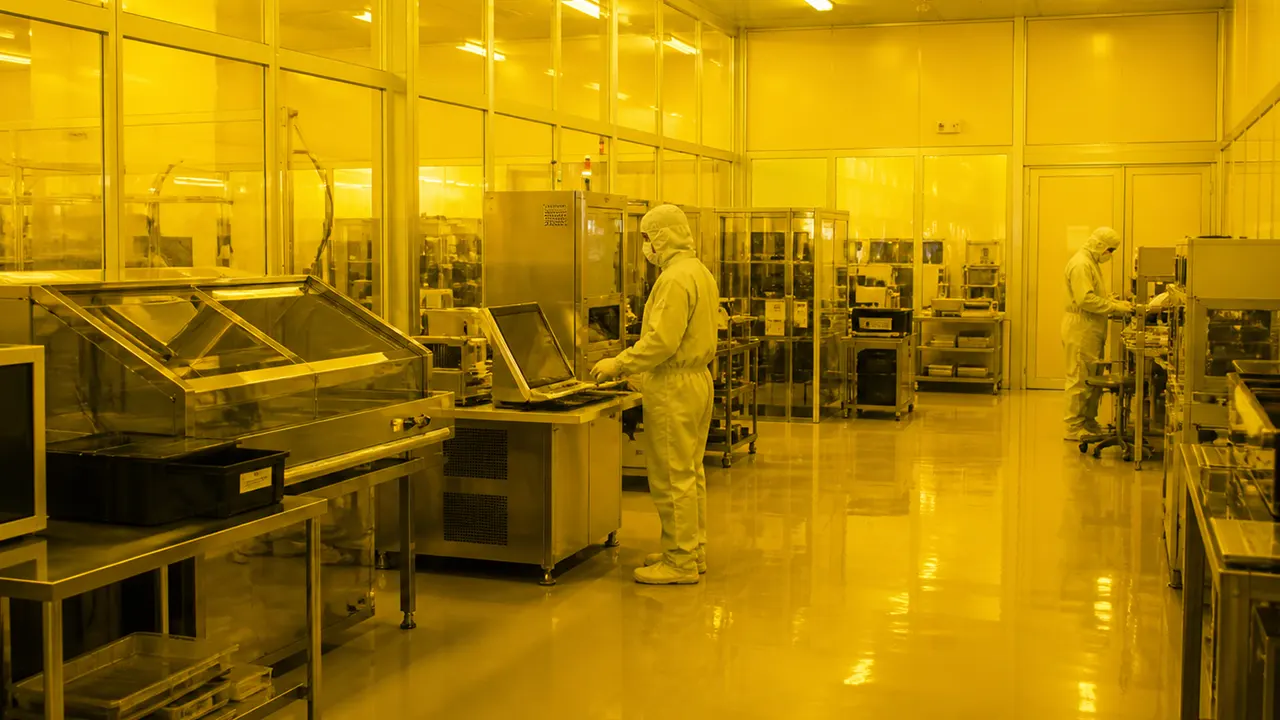

光環境に制約のある現場でも可視化しやすい構成
照明条件の変更が難しいイエロールームでも、粒子の発生や挙動を確認しやすい構成。赤色LED光源と光学フィルターにより、現場の環境を維持したまま可視化に活用できます。

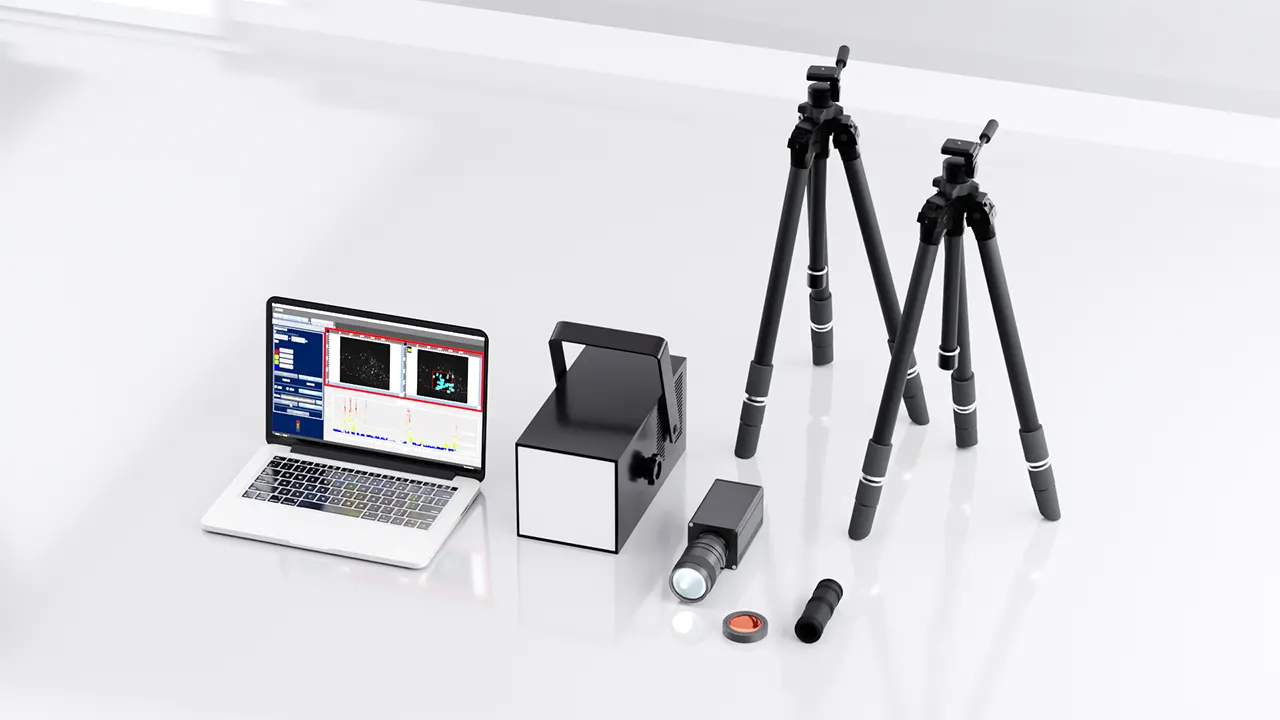

導入後すぐに使えるシステム構成

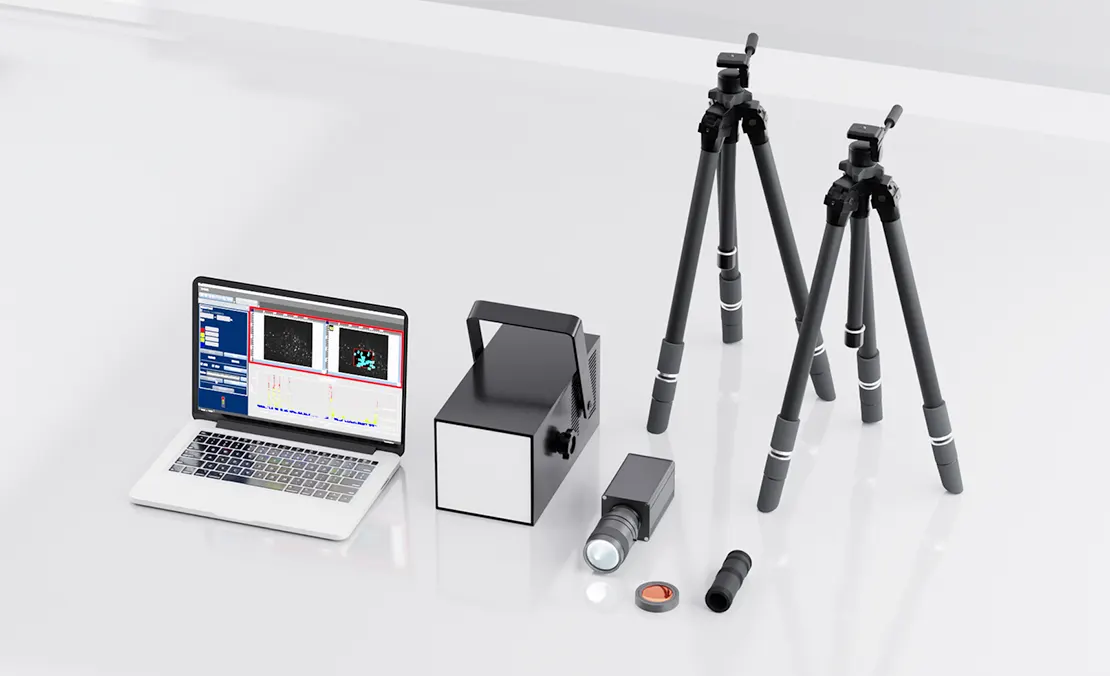

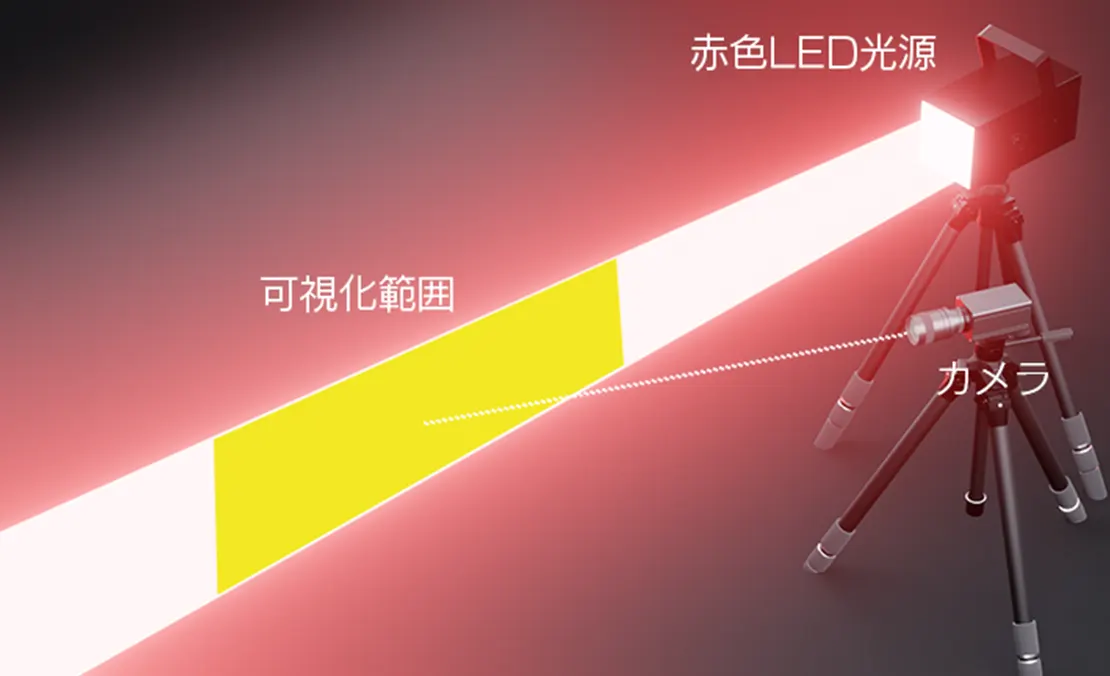

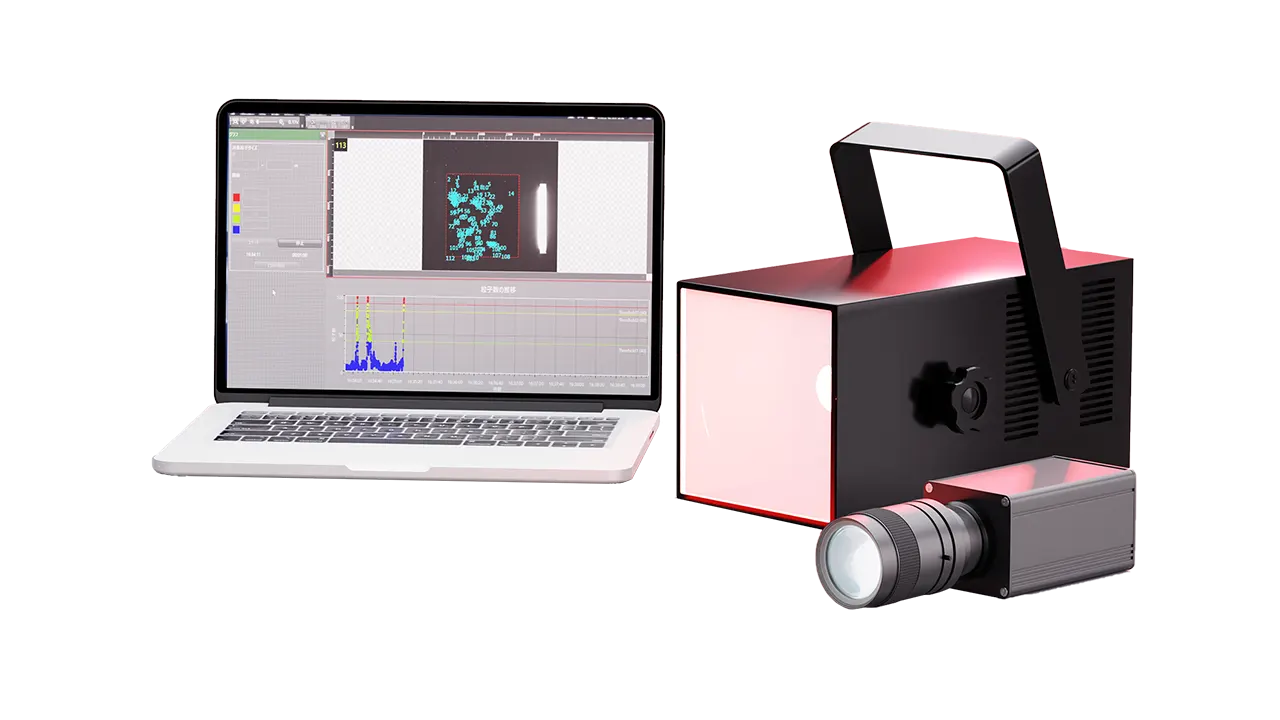

システム構成

赤色LED光源
高感度カメラ
微粒子可視化ソフトウェアApex
レンズ・ノートPC・光学フィルター
三脚（光源用、カメラ用）

システムとしての強み
・必要な構成が揃っているため、導入後すぐに運用しやすい
・個別に機器を選定する必要がなく、構成検討の手間を抑えられる
・可視化から評価まで、一連の流れを一つのシステムで対応できる

可視化・評価機能としての強み
・高感度カメラと画像処理により、見えにくい粒子も確認しやすい
・リアルタイム粒子カウントやグラフ表示まで含めて活用できる
・光学フィルターにより、明るい環境でも視認性を確保しやすい

初めての方でも導入しやすいサポート体制

設置条件や対象に応じた撮影方法をご案内し、現場で再現しやすい形で運用できるようサポートします。
可視化対象や環境に応じた構成相談も可能です。

仕様

専用高感度カメラ
製品名	微粒子可視化システムApex series AP-LR
光源	赤色LED光源
照射形態	面照射（LED拡散光）
対象粒子の目安	実務上は5μm以上の粒子を主対象としています
解像度	500万画素
インターフェース	USB3.0
フレームレート	70fps
レンズマウント	Cマウント
微粒子可視化ソフトウェアApex
画像処理機能	・スルー、軌跡表示、超高感度（3モード）、ROI設定・静的差分・メディアフィルター・エンボス・累積輝度静止画
計測機能	・リアルタイム粒子カウント・画像重ね合わせ・静止画粒子カウント・グラフ描画・CSV出力
