凹面鏡式シュリーレンCM series

凹面鏡式シュリーレン_製品写真

凹面鏡式シュリーレンCM series

微細な密度勾配を捉える、凹面鏡式シュリーレン

凹面鏡式シュリーレンCM seriesは、最小の収差を追求した凹面鏡を使い、様々な対象を高精度な観測を可能にします。細部にまでこだわった製品設計により、シュリーレン法の観測を最高の状態で行うことが可能です。


凹面鏡式シュリーレンCM series 光学レイアウトと構成品

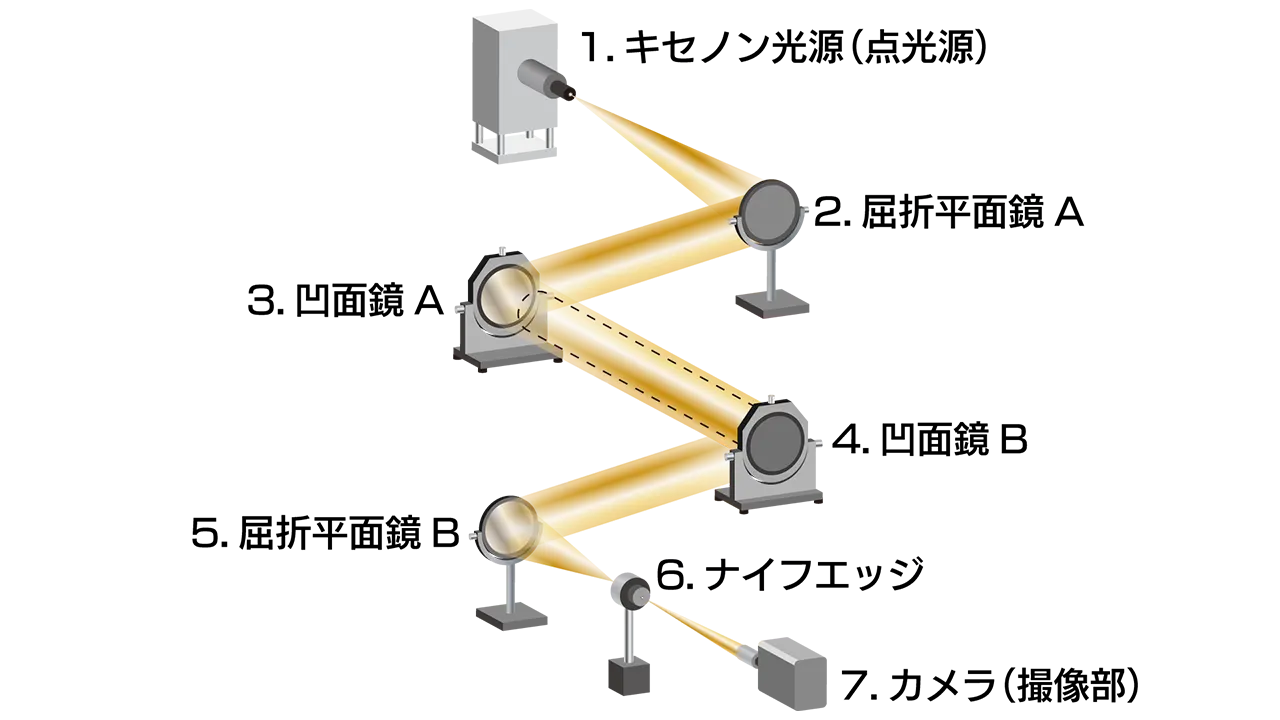

光学レイアウト

凹面鏡式シュリーレン_光学レイアウト図
  1. キセノン光源から光が発振
  2. 屈折平面鏡Aへ入射
  3. 凹面鏡Aへ入射して、平行光束(観測エリア)を作る
  4. 平行光束が凹面鏡Bで反射
  5. 屈折平面鏡Bへ入射
  6. 屈折平面鏡Bから出た光がナイフエッジで結像、主光束がカットされる
  7. カメラへシュリーレン像が投影される

凹面鏡式シュリーレンでは、基本レイアウトとして光学系をZ型に配置します。点光源から発した光が2枚の凹面鏡で平行光束(平行な光)を作り、観測エリアとなります。再び光が点に結像する位置で、ナイフエッジによって主光束がカットされます。主光束がカットされ、密度勾配により屈折した光がシュリーレン現象としてカメラに投影されます。

ろうそくの熱流体を可視化_シュリーレン法とは

【関連記事】
シュリーレン法とは|密度勾配を可視化する原理の解説から現象動画まで【技術コラム】

シュリーレン法とは、透明体の中に屈折率の異なる部分があるとき、光の進行方向の変化を利用してその部分が明確に見えるようにする光学的手法です。媒質中を伝播する衝撃波や超音波の進行状況、炎による気流の上昇...「シュリーレン法とは」続きを読む

構成品

レンズ式シュリーレン_キセノン光源

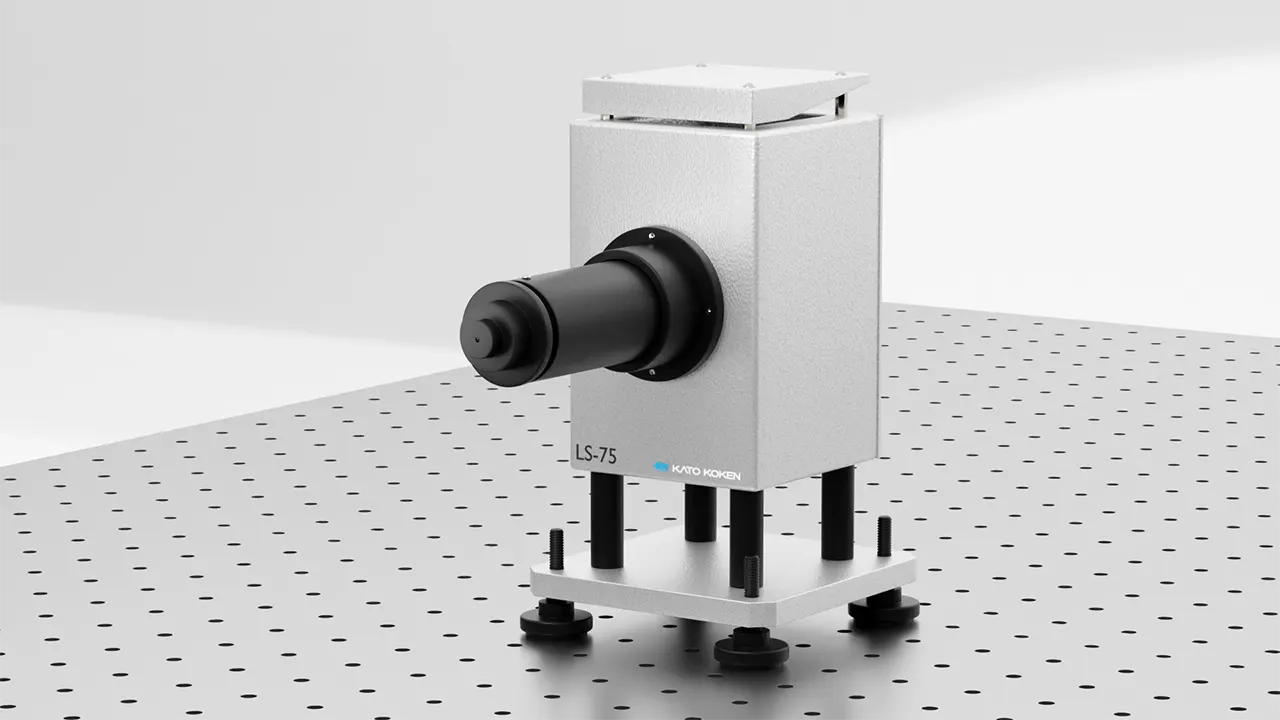

シュリーレン用キセノン光源(点光源)
点光源からピンホールまでを一体化し、複雑な光軸調整を簡素化したシュリーレン用キセノン光源です。※単体での販売も行っています

凹面鏡式シュリーレン_凹面鏡

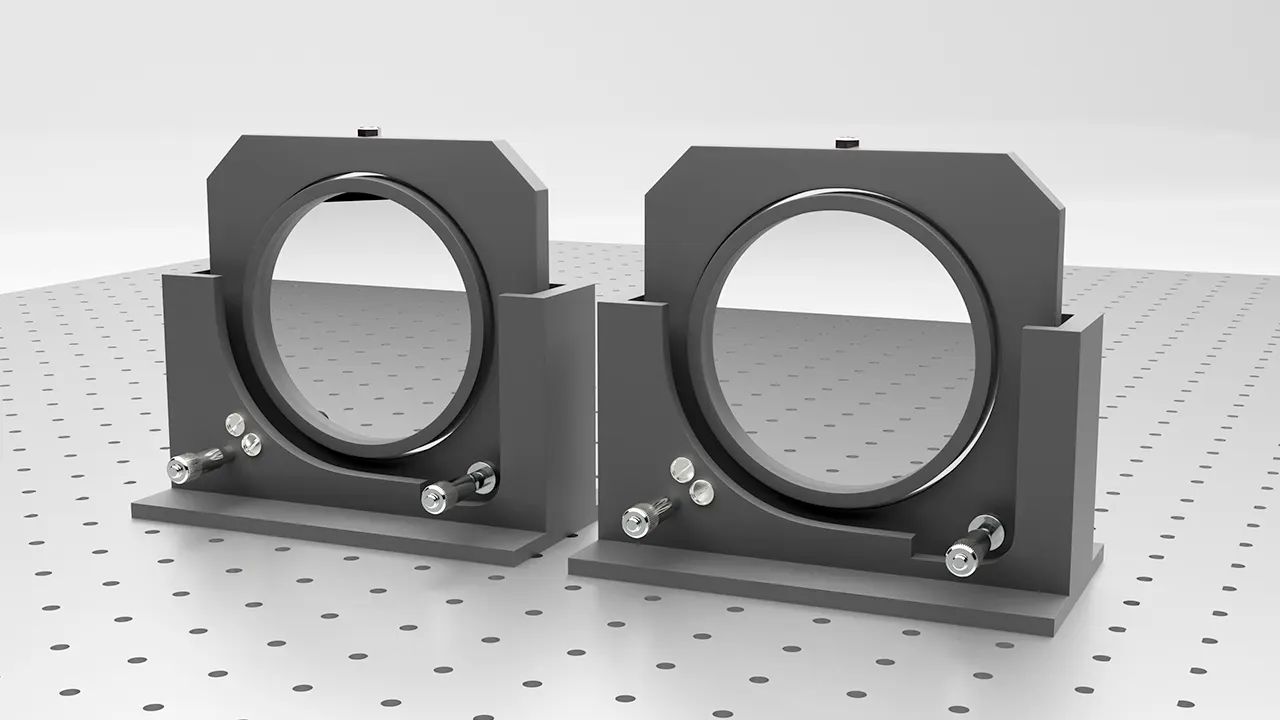

シュリーレン用凹面鏡
パイレックス仕様の凹面鏡は熱による膨張を抑え、アルミニウム蒸着とシリコン保護膜による二重の表面処理で、表面の劣化防止と高反射率の保持を実現します。※単体での販売も行っています

凹面鏡式シュリーレン_屈折用平面鏡

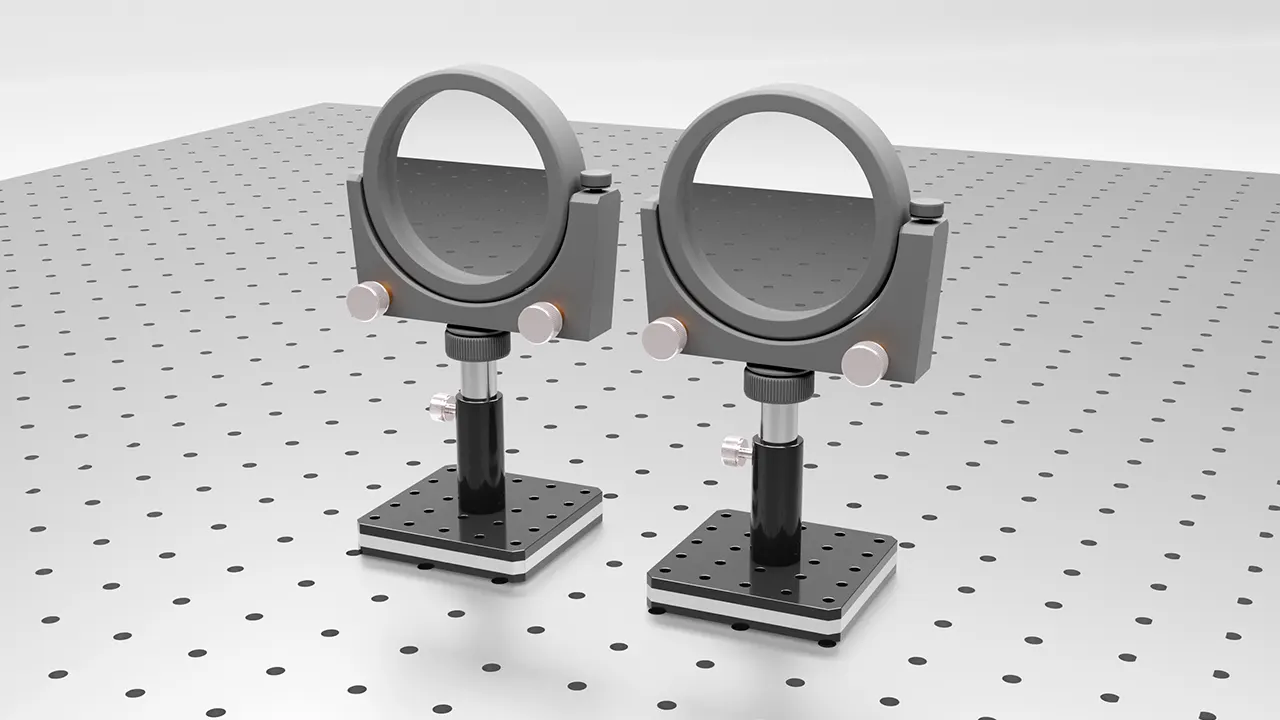

屈折用平面鏡
平面鏡で光を折り返すことで、全体のスペースを圧縮してコンパクトな配置が構築できます。微調整機構、マグネットホルダー付属
※単体での販売も行っています

レンズ式シュリーレン_ナイフエッジ

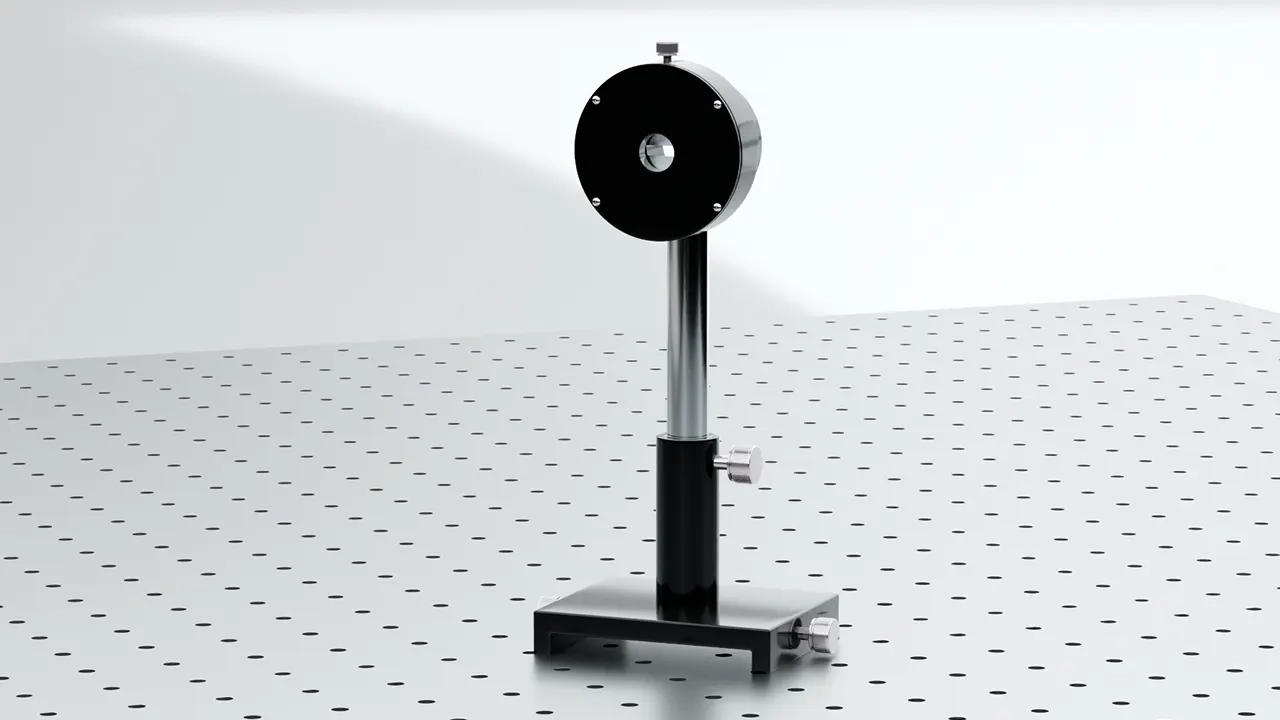

ナイフエッジ
平行光束から主光束をカットし、シュリーレン像を作ります。
仕様:片刃式、X軸±15mm調整可能
※単体での販売も行っています

ハイスピードカメラのラインナップ画像

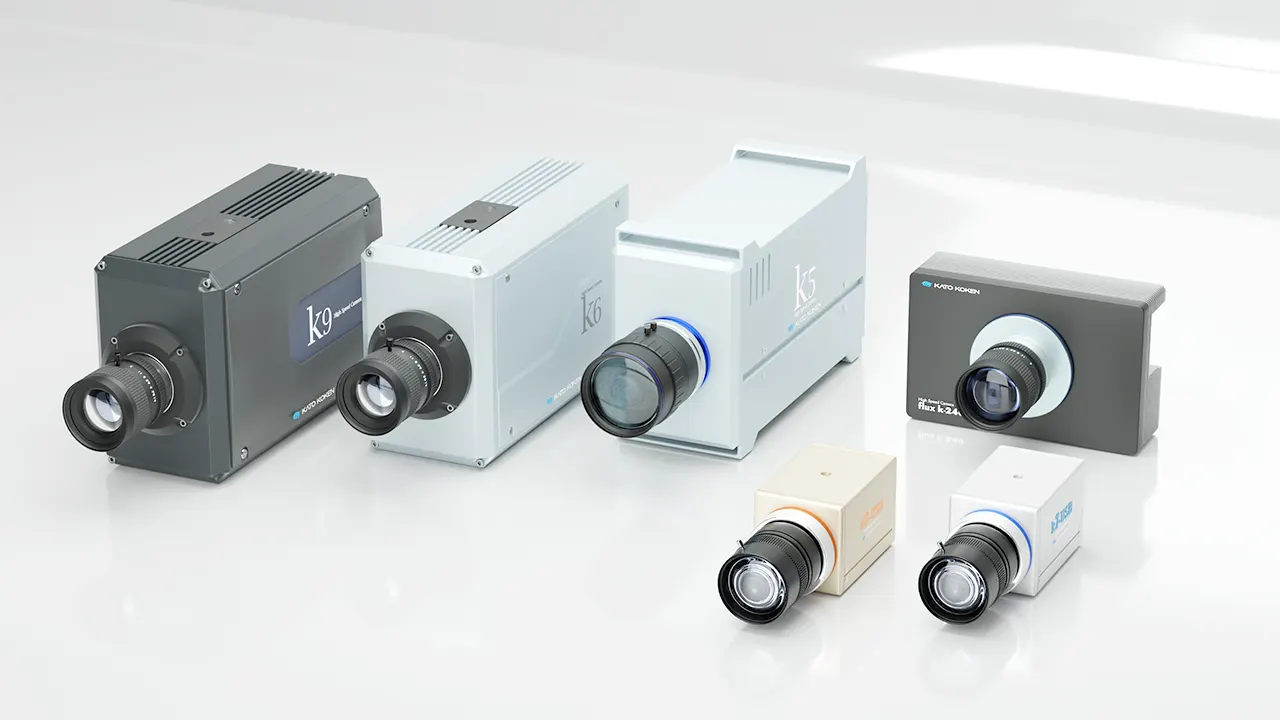

カメラ(撮像部)
現象に応じてハイスピードカメラや高解像度カメラを選択いただけます。
「高速現象における形状変化を正確に把握する」、「微細な構造を観測して検証する」などカメラスペックの最適なご提案をいたします。

※製品のデザイン、仕様は予告なく変更する場合がありますのでご了承ください。

ハイスピードカメラ製品ラインナップの製品画像

ハイスピードカメラ-製品ラインナップ
ハイスピードカメラの製品ラインナップ一覧です。人間の目では捉えきれない高速現象を克明に可視化し、解析ソフトウェアを組み合わせることで、様々な物理現象を数値化。ハイスピードカメラは研究開発・生産分野の発展...「ハイスピードカメラ製品ラインナップ」詳細ページ

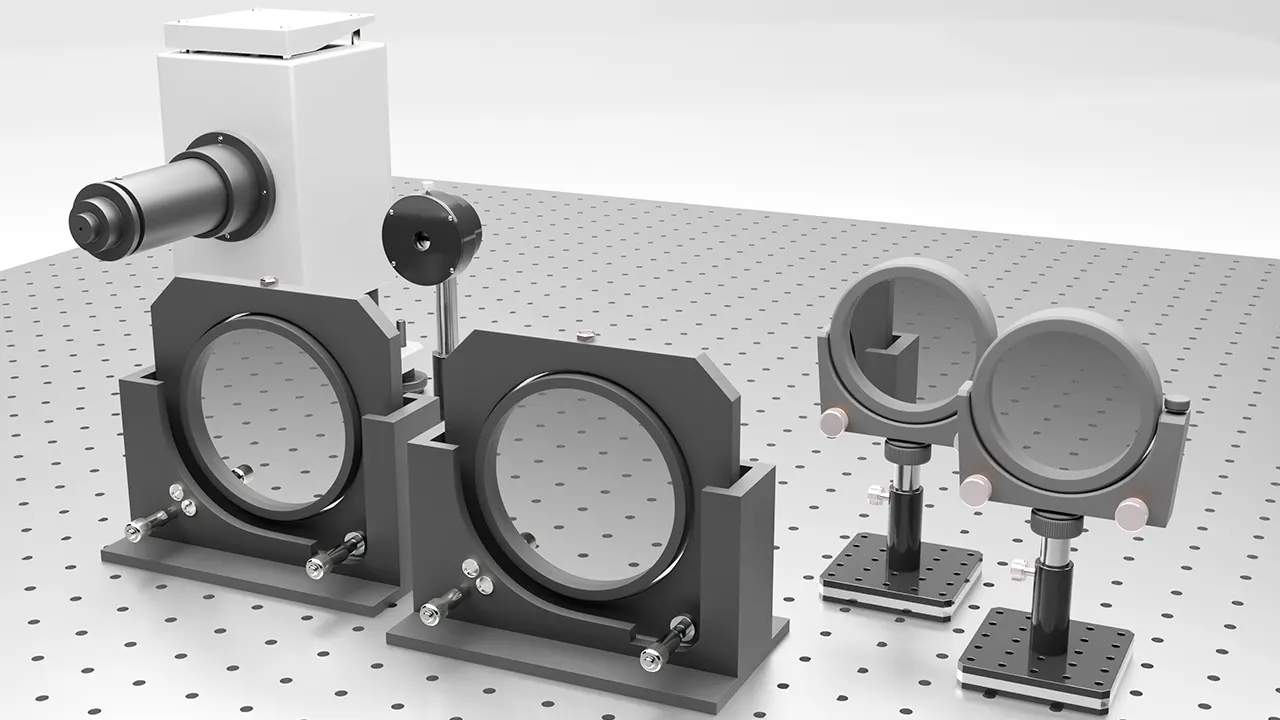

凹面鏡式シュリーレン構成例

  • キセノン光源(点光源)
  • 凹面鏡 × 2
  • 屈折用平面鏡 × 2
  • ナイフエッジ
  • カメラ(ハイスピードカメラ、高解像度カメラなど)
  • 光学レール または マグネットベース(※実験環境に応じてご相談ください)
