レンズ式シュリーレンAL series

レンズ式シュリーレン

"細部まで鮮明に、密度の勾配を捉える"
レンズ式シュリーレンAL seriesは、凸レンズを用いた直線配置により、そのコンパクトさと光学レイアウトの簡便さが魅力のシュリーレンシステムです。クオリティの高い点光源を作るキセノン光源と、高精度なシュリーレンレンズの組み合わせが、精密な可視化を可能にします。レンズ式シュリーレンは、その原理が把握しやすい構成のため、教育や研究にも最適です。

お問合せ・技術相談

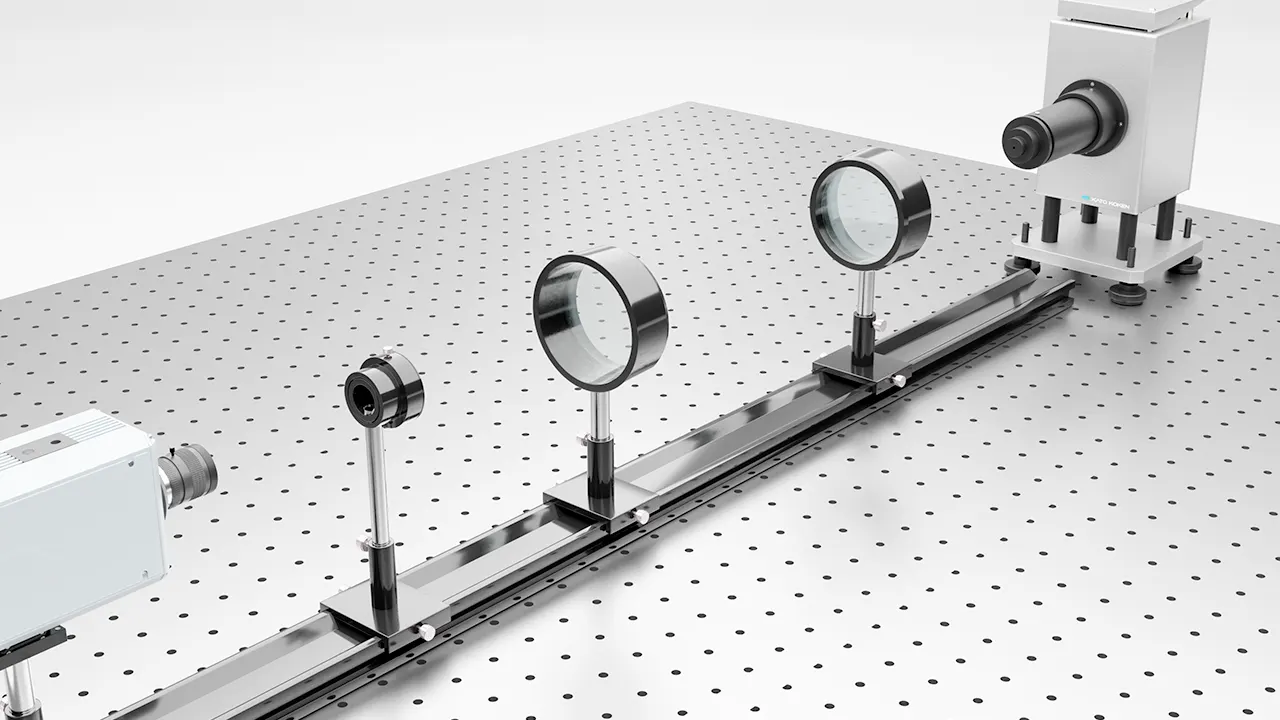

レンズ式シュリーレンAL series 光学レイアウトと構成品

光学レイアウト

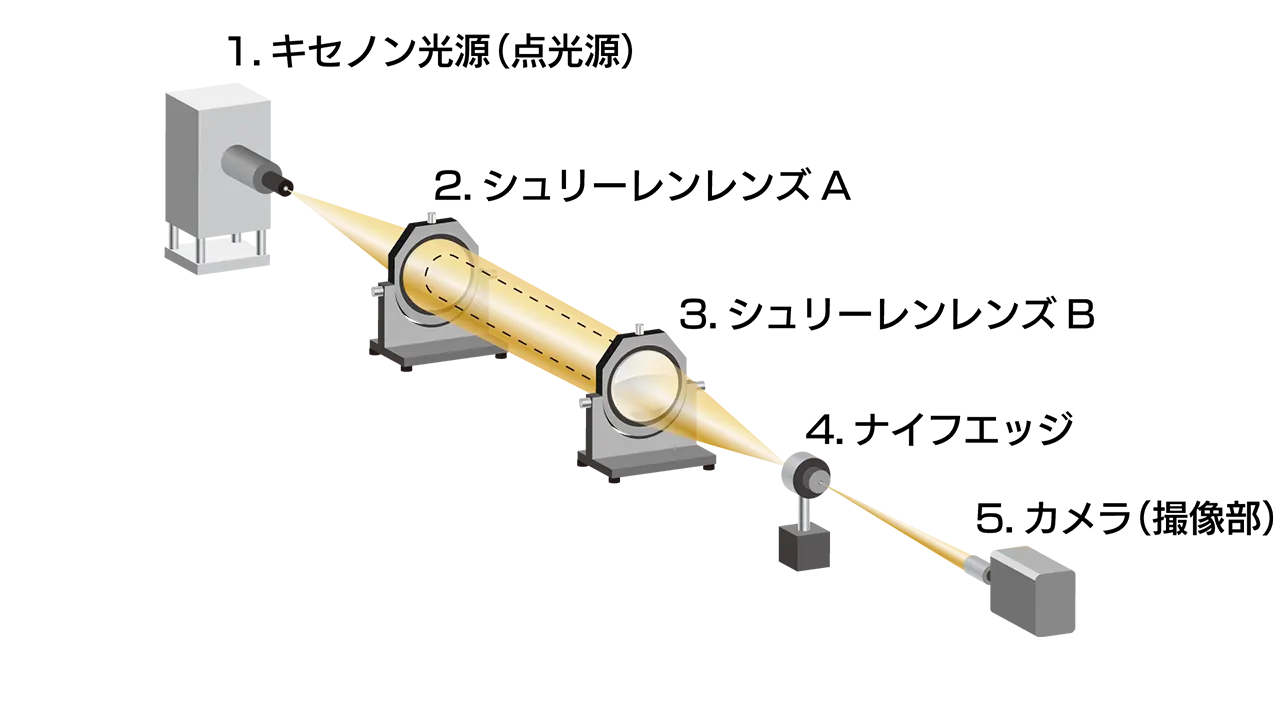

キセノン光源(1)から光が発振

シュリーレンレンズA(2)で平行光束(観測エリア)を作る

シュリーレンレンズB(3)で光を再び結像

結像した光は、ナイフエッジ(4)で主光束がカットされる

カメラ(5)へシュリーレン像が投影される

※図はシュリーレンレイアウトの構成例です。

構成品

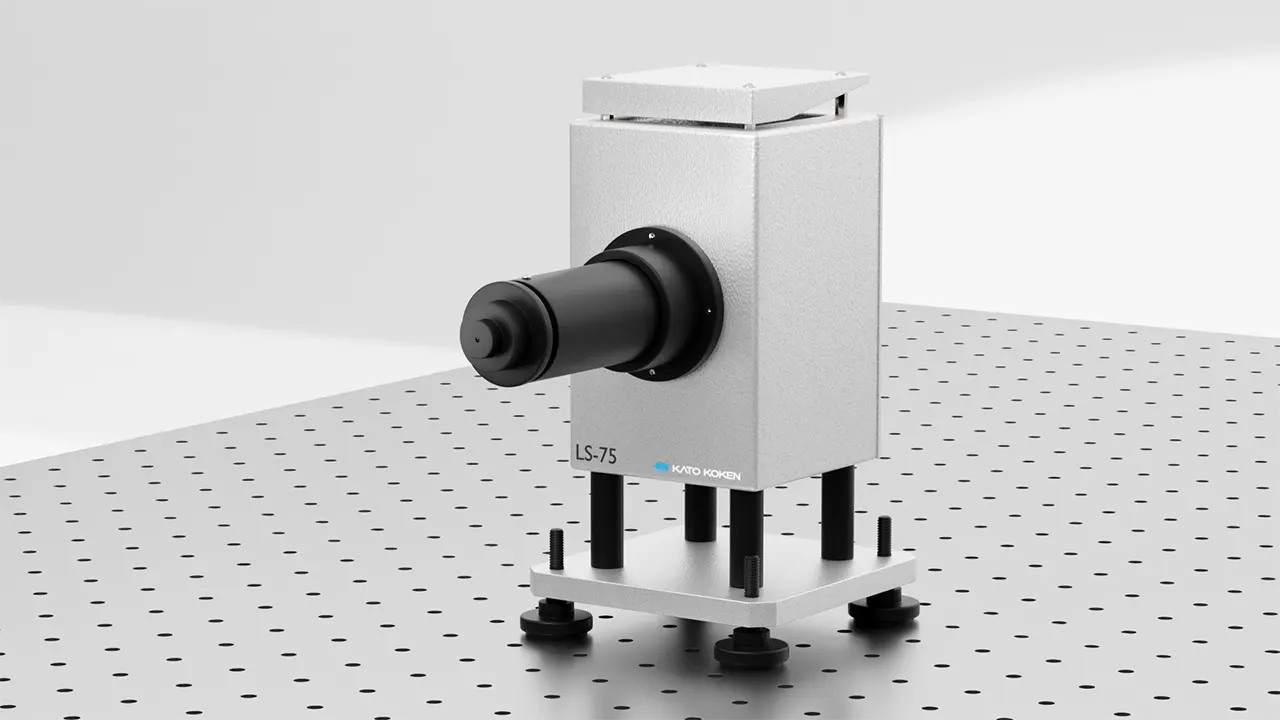

キセノン光源の製品写真

キセノン光源(点光源)
点光源からピンホールまでを一体化し、複雑な光軸調整を簡素化したシュリーレン用キセノン光源です。均一な光で微細な屈折率の変化を視覚化、クオリティの高い点光源を実現します。製品ページ ※単体での販売も行っています

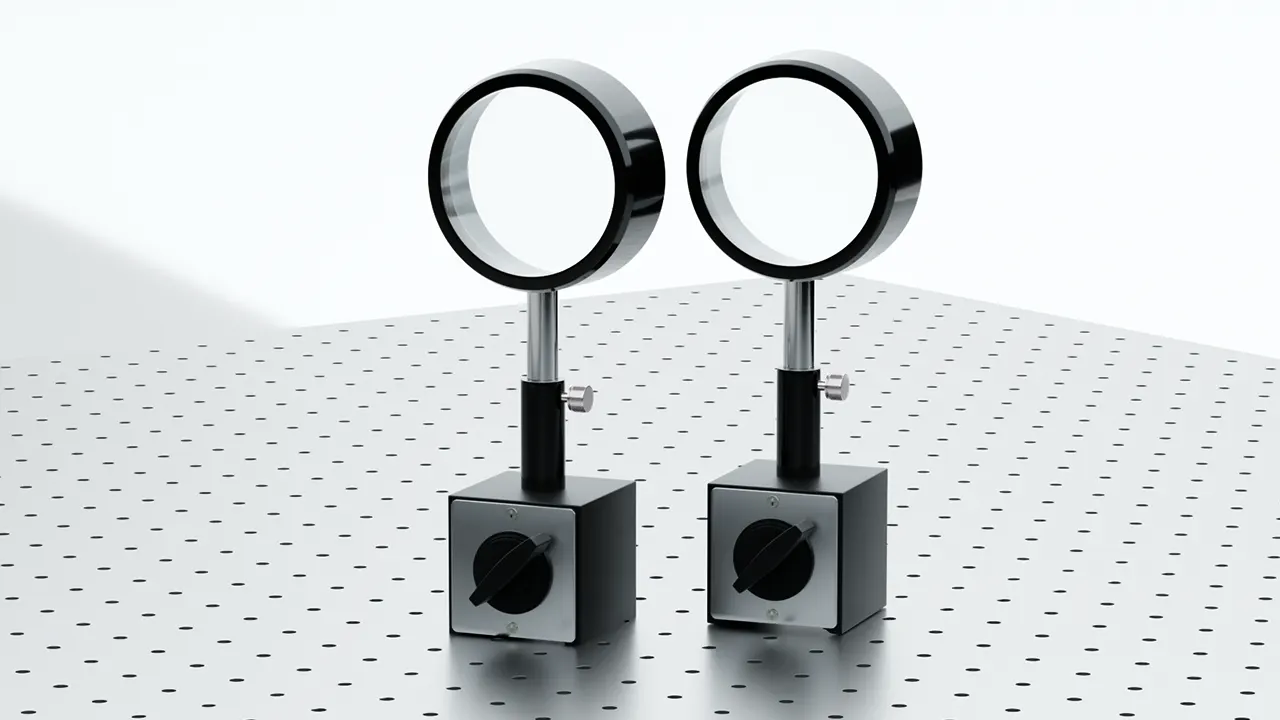

シュリーレンレンズの製品写真

シュリーレンレンズ
繊細なシュリーレン像を実現する、精度の高い平行光束(平行な光)を作ります。設置用マグネットホルダーが付属します。※単体での販売も行っています
仕様:観測有効径:φ45mm
(大きいサイズのレンズは別途ご相談ください)

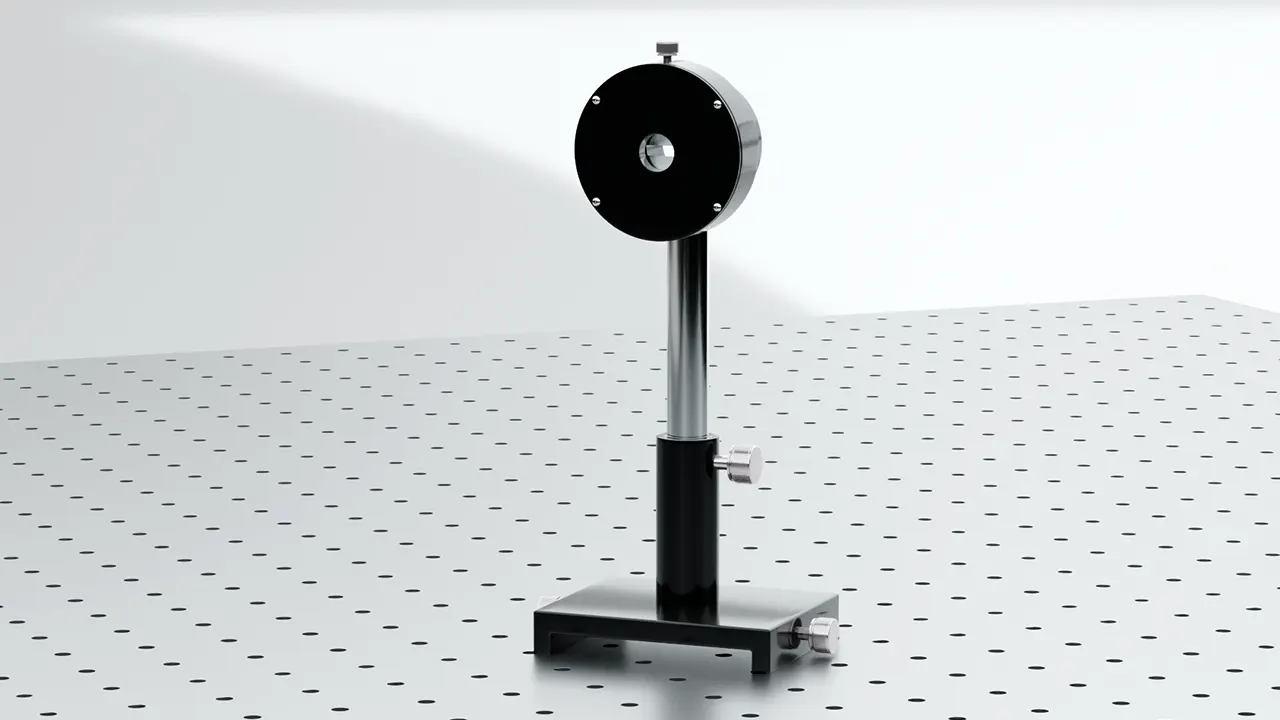

ナイフエッジの製品写真

ナイフエッジ
平行光束から主光束をカットし、シュリーレン像を作ります。
◇仕様:片刃式、X軸±15mm調整可能 ※単体での販売も行っています

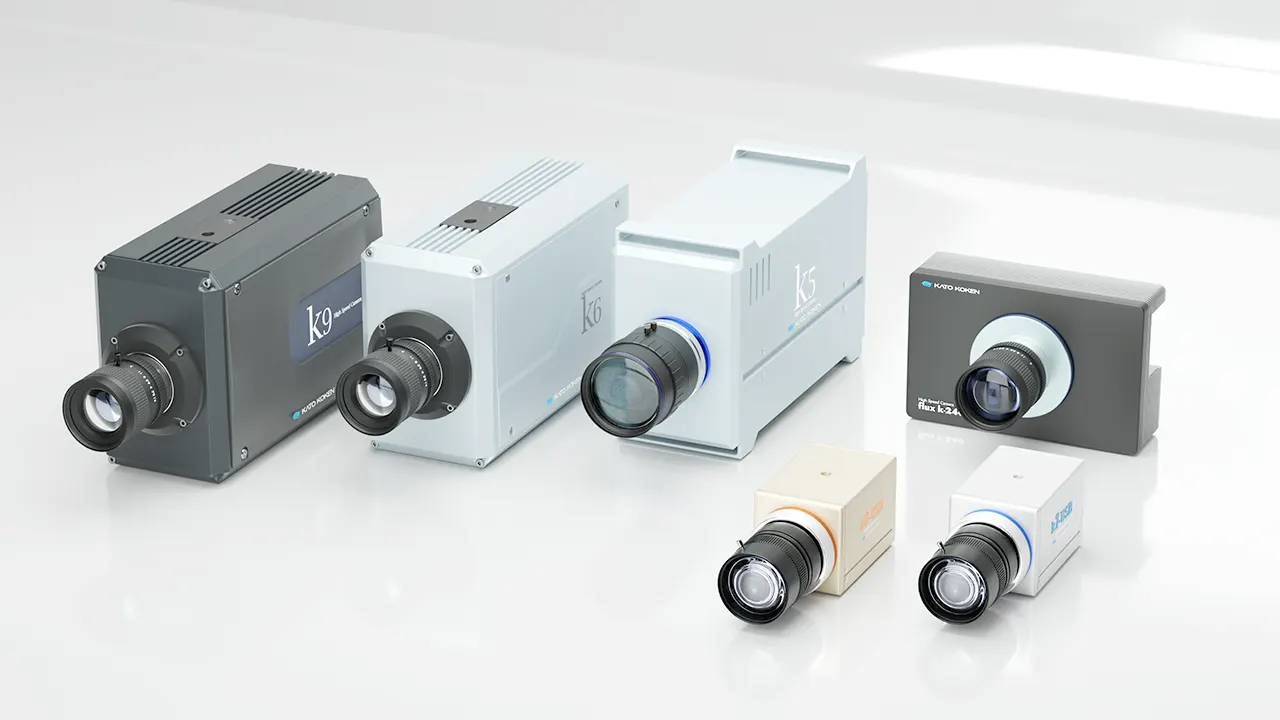

ハイスピードカメラ一覧

カメラ(撮像部)
現象に応じてハイスピードカメラや高解像度カメラを選択いただけます。
「高速現象における形状変化を正確に把握する」、「微細な構造を観測して検証する」などカメラスペックの最適なご提案をいたします。
ハイスピードカメラ-製品ラインナップ

※製品のデザイン、仕様は予告なく変更する場合がございますのでご了承ください。

レンズ式シュリーレン構成例

  • キセノン光源(点光源)
  • シュリーレンレンズ×2
  • ナイフエッジ
  • カメラ(ハイスピードカメラ、高解像度カメラなど)
  • 光学レールまたはマグネットベース(※実験環境に応じてご相談ください)
ろうそくのシュリーレン画像_シュリーレン法とは

シュリーレン法とは【技術コラム】

シュリーレン法とは、透明体の中に屈折率の異なる部分があるとき、光の進行方向の変化を利用してその部分が明確に見えるようにする光学的手法です。媒質中を伝播する衝撃波や超音波の進行状況、炎による気流の上昇...続きを読む

可視化事例 レンズ式シュリーレンによる可視化

音場の可視化【シュリーレン法】

使用機材

  • レンズ式シュリーレンAL series

撮影協力:早稲田大学 基幹理工学部表現工学科 及川 靖広 先生
実験条件:音の周波数:400kHz 音圧レベル:140dB
ボルト締めランジュバン型振動子(BLT)から放射された超音波を、シュリーレン法で可視化しました。超音波は直進性が強いという性質があり、可視化映像からもその様子がわかります。


燃焼爆発伝播【シュリーレン法】

使用機材

  • レンズ式シュリーレンAL series

撮影協力:諏訪東京理科大学 工学部機械電気工学科  今村 友彦 先生
視野:φ300mm
チャンバー内可燃性ガスの燃焼爆発挙動を対象に、圧力波が伝播する様子をシュリーレン法で可視化した映像です。

航空機周りの衝撃波の画像_衝撃波とは

衝撃波とは【技術コラム】

運動解析とは、人や物の特徴点ごとの座標値を算出し、動きが加わった時の変化量を算出する画像処理技術です。モーションキャプチャー、動作解析とも言われています。人の関節やロボットのノズルなど、計測したい対...続きを読む

超音波の可視化_超音波洗浄の画像

超音波の可視化【目的・用途別の可視化技術】

シュリーレン法は、光の屈折現象を利用して密度変化を可視化する技術です。このシュリーレン法を用いることで、超音波の伝播状態を観測することができます。さらに専用の画像処理を組み合わせることで、微細な超音波も高感度で撮影できます。...詳細ページ


製品に関するお問い合わせや技術相談を当社スタッフがお受けいたします。
※お電話でもお気軽にお問い合わせください。

お問合せ・技術相談

関連製品

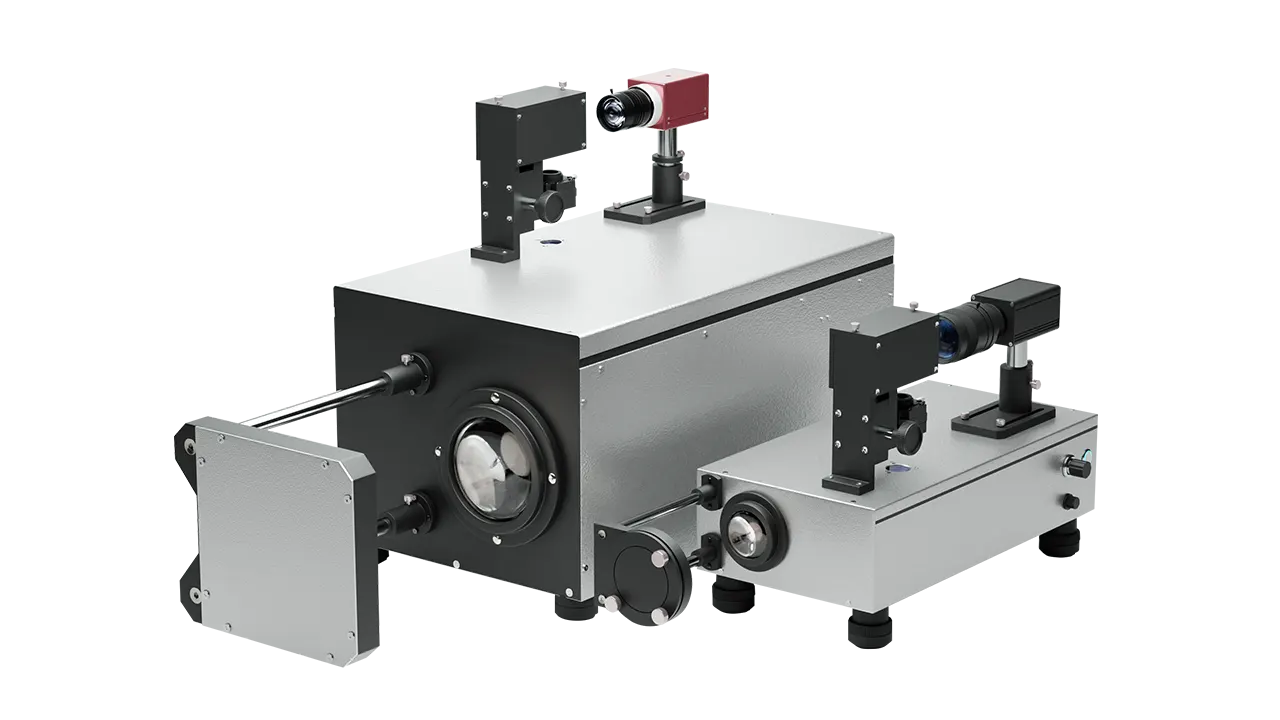

凹面鏡式シュリーレン一式の製品写真
凹面鏡式シュリーレンCM series

システム型シュリーレン

シュリーレン用キセノン光源XE-S製品写真
シュリーレン用キセノン光源LS series

シュリーレン用キセノン光源

シュリーレン用凹面鏡CO-S製品写真
シュリーレン用凹面鏡CM

シュリーレン用凹面鏡(単体)

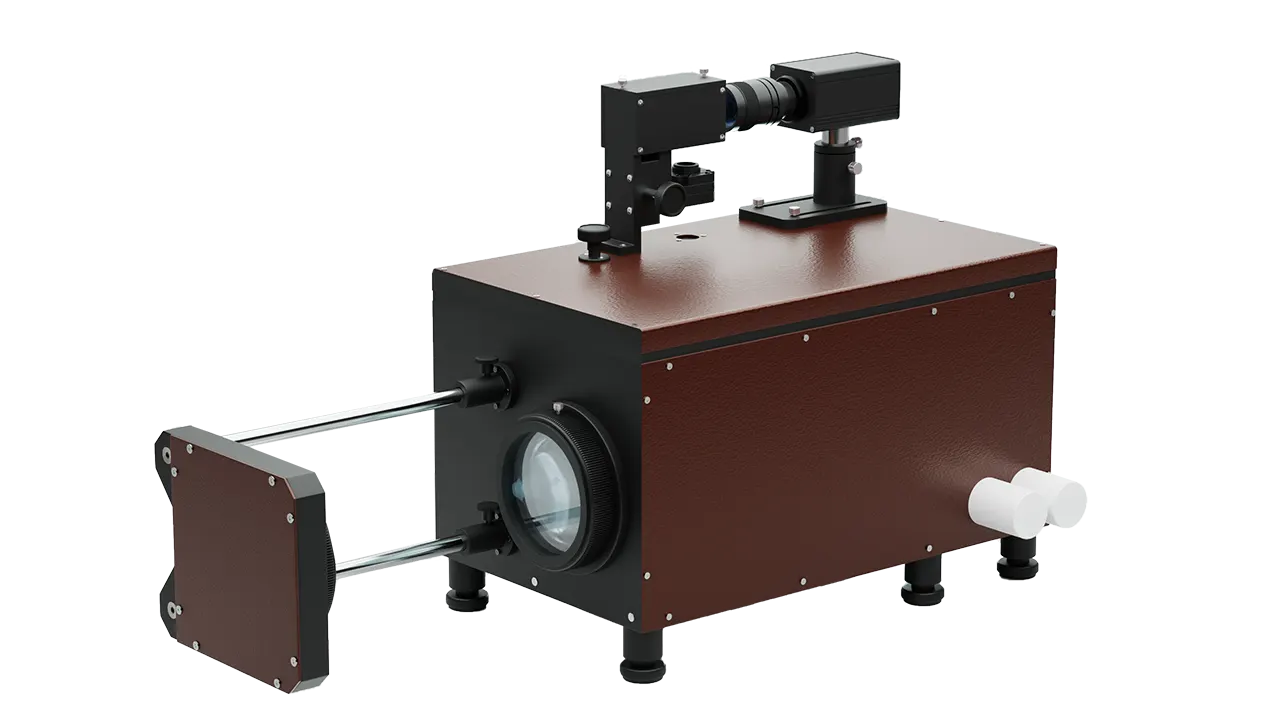

溶接中シールドガス可視化システムShield_View製品写真
