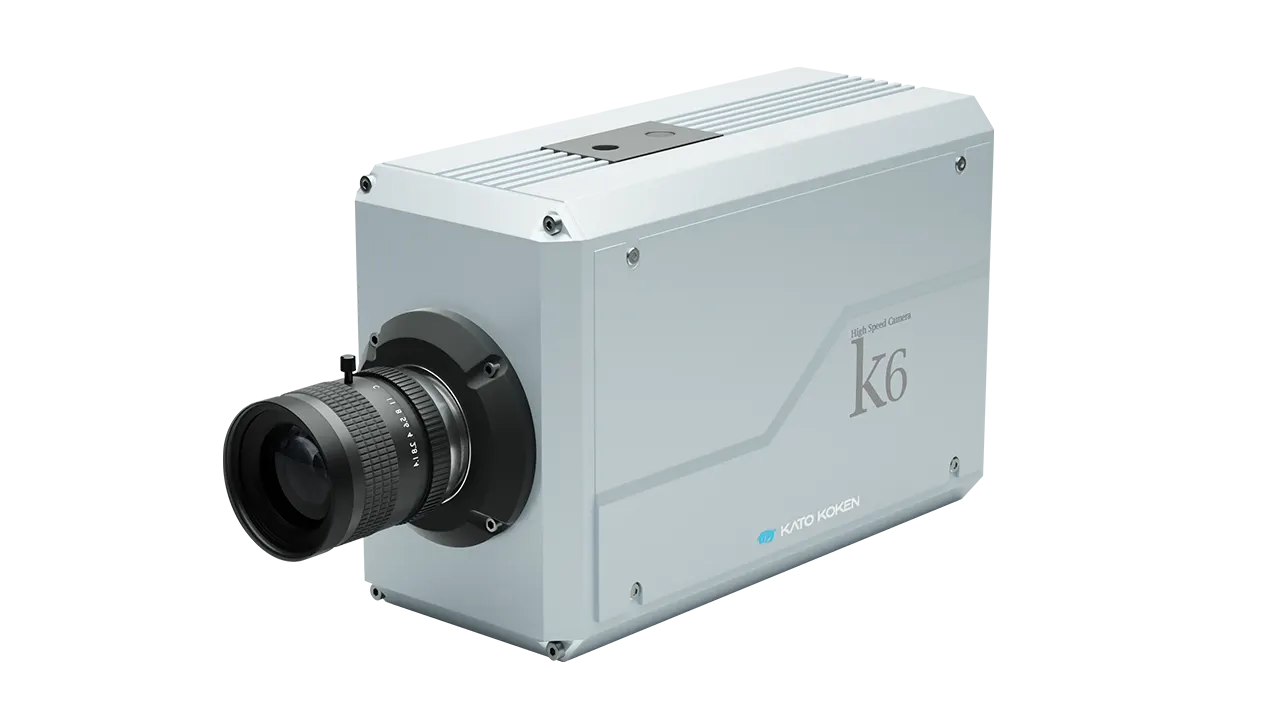

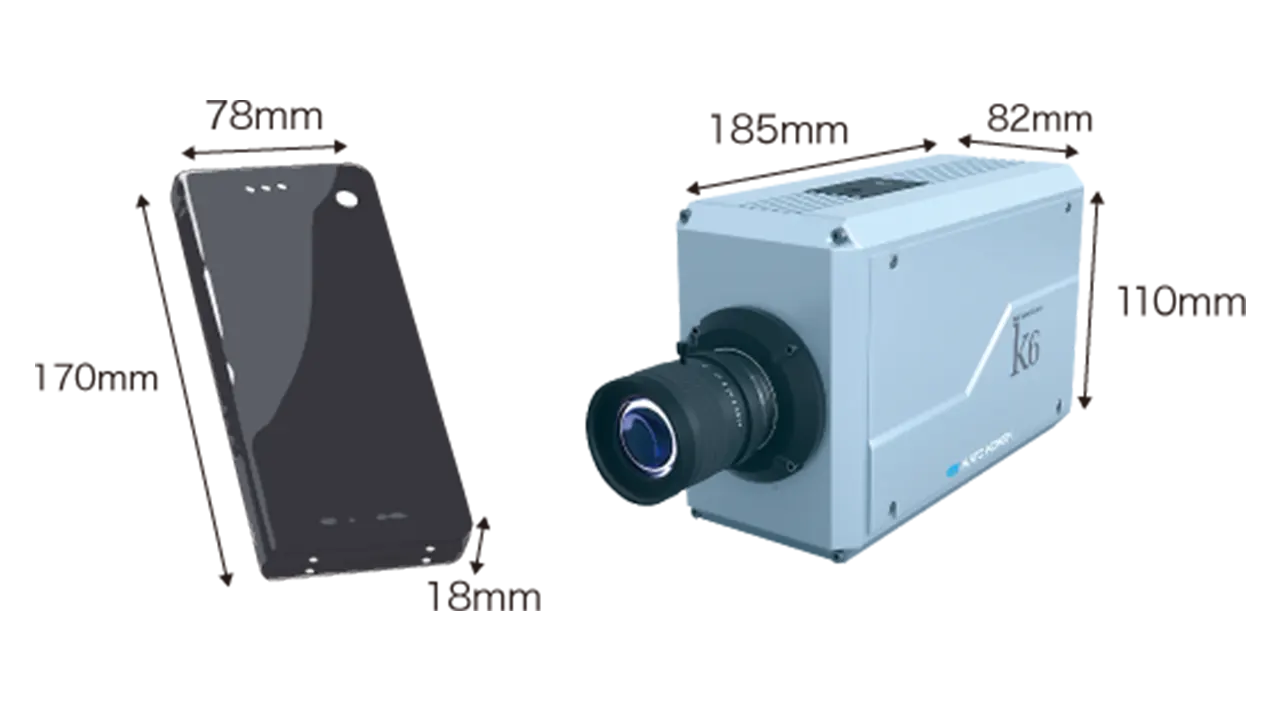

ハイスピードカメラ k6

130万画素・2,000fps。高速撮影と扱いやすさを両立。
k6は、1,280×1,028 pixel（約130万画素）で2,000fpsの撮影に対応するハイスピードカメラです。撮影範囲を確保しながら高速現象を連続して記録でき、PIV、DIC、運動解析など、幅広い研究・計測用途に活用できます。PCとはUSB 3.0で接続し、付属のk-softwareから撮影・保存・映像確認を行えます。

高速撮影を幅広い研究・計測へ

01｜130万画素で2,000 fps
撮影範囲を確保しながら、高速現象をスローモーションで記録。

02｜高感度センサーによる高速撮影
短い露光時間が必要な高速撮影でも、対象を捉えやすい高感度CMOSセンサーを搭載。

03｜マルチカメラ同期撮影
外部同期・外部トリガーを使用した複数カメラの同期撮影に対応します。

撮影・計測事例

回流水槽内の流れをPIVで計測

撮影協力｜東京電機大学機械工学科高橋直也先生

回流水槽に円柱と翼型模型を設置し、オブジェクト後方の水流を可視化・PIV計測した事例です。

k6で粒子画像を2,000fpsで撮影し、速度ベクトルを算出することで、オブジェクト形状による流れの違いを確認しています。

使用機材：PIV Laser GII series／ハイスピードカメラ k6／PIVソフト Flow Expert II 2D2C

超音速流れの衝撃波をハイスピード撮影

撮影協力｜横浜国立大学空気力学研究室　北村圭一先生／福嶋岳特任研究員

超音速流れ中の円錐型模型周辺に発生する衝撃波を、シュリーレン法で可視化した事例です。

高速で変化する衝撃波をk6で撮影し、取得した映像からマッハ角を算出してマッハ数を推計しています。

使用機材：システムシュリーレンSS series／ハイスピードカメラ k6

製品仕様・撮影速度

仕様

カメラタイプ	モノクロ / カラー
センサー	1インチ CMOSセンサー
ピクセルサイズ	10 μm
有効画素数	1,280 × 1,028 px
レンズマウント	Cマウント（Fマウントレンズはアダプター使用）
インターフェース	USB 3.0
シャッタースピード	最短露光時間：3 μs（実効値）
感度	モノクロ：20 V/ lx.s／カラー：TBD
カメラ電源入力	DC12 V
電源供給方法	電源コネクタ：12ピン
消費電力	20 W
本体サイズ	W 82 × H 110 × D 185 mm（突起物を除く）
重量	約1,4 kg
メモリ	16 GB
レンズマウント	Cマウント（Fマウントレンズはアダプター使用）
データ出力	USB3.0
外部同期	同期マスター、同期スレイブとして動作可能
使用温度	0～40 ℃（結露無きこと）

画素数・最高撮影速度・記録時間

画素数（Pixel）	最高撮影速度（fps）	記録時間
1,280 × 1,028	2,000	6.5秒
1,280 × 480	4,000	6.9秒
640 × 480	4,000	13.9秒
1,280 × 240	8,000	6.9秒
320 × 240	8,000	27.9秒
1,280 × 116	15,000	7.7秒
256 × 116	15,000	38.5秒
800 × 600	3,000	11.9秒

【カタログダウンロード】k6の詳細仕様をカタログで確認
撮影速度、記録時間、製品構成などの詳細は、製品カタログでもご確認いただけます。
k6のカタログをダウンロードする

標準構成・コントロールソフトウェア

カメラヘッド
コントロールソフト（k-software）
USB3.0ケーブル
電源ケーブル
収納ケース
※レンズ・PCは含まれておりません。

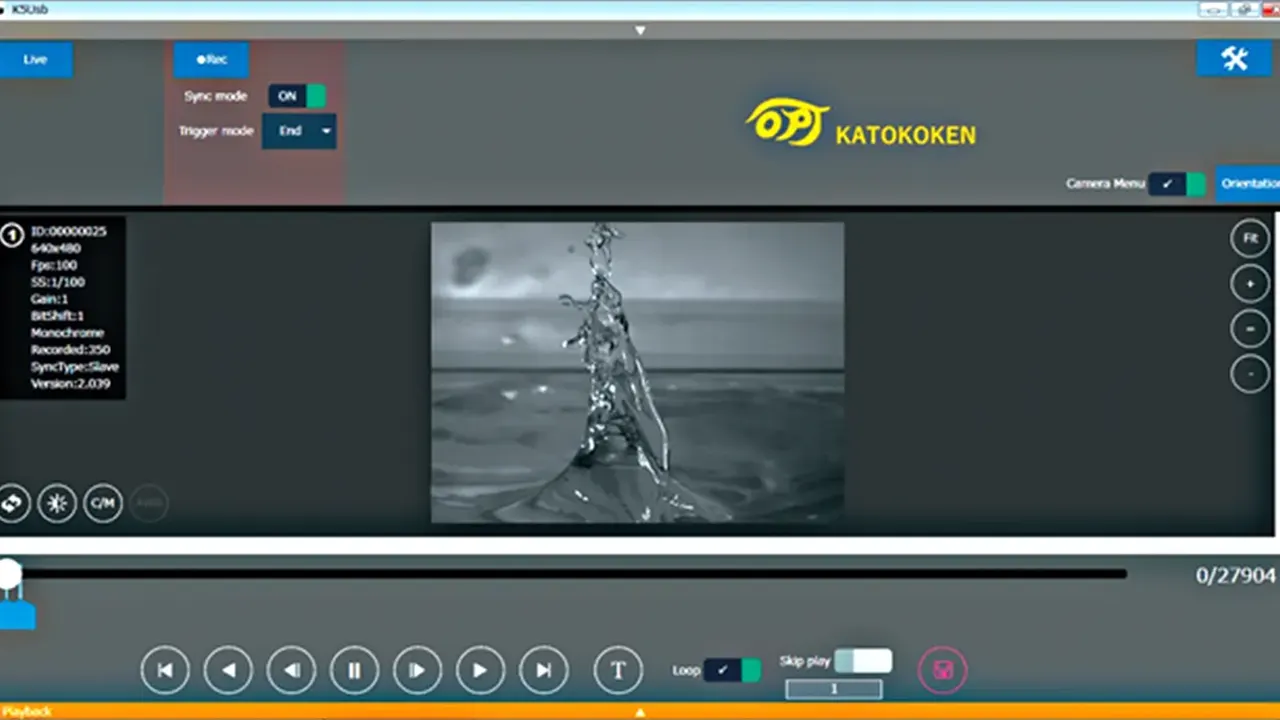

コントロールソフト「k-software」

主な機能
◇File Viewer（フレーム範囲指定、ファイル変換、画像保存）
◇簡易計測機能（2点間距離、3点角度、2直線間角度、2点円半径）
◇撮影画像計測機能（座標、速度、加速度、角度変化、多角形の面積変化）
◇画像回転 ◇グリッド表示 ◇ヒストグラム表示 ◇輝度飽和チェック機能
◇フォーカスエッジ確認機能

複数台を同期して、3次元計測にも対応

k6は外部同期・外部トリガーに対応し、複数台のカメラを同期して撮影できます。ステレオPIVや3DPTV、3次元運動計測など、複数方向の画像を使用する計測システムにも活用できます。

カメラとPCの接続イメージ
USB3.0で簡単に接続可能です。ノートPCと組み合わせて、可搬性が高い撮影が行えます。

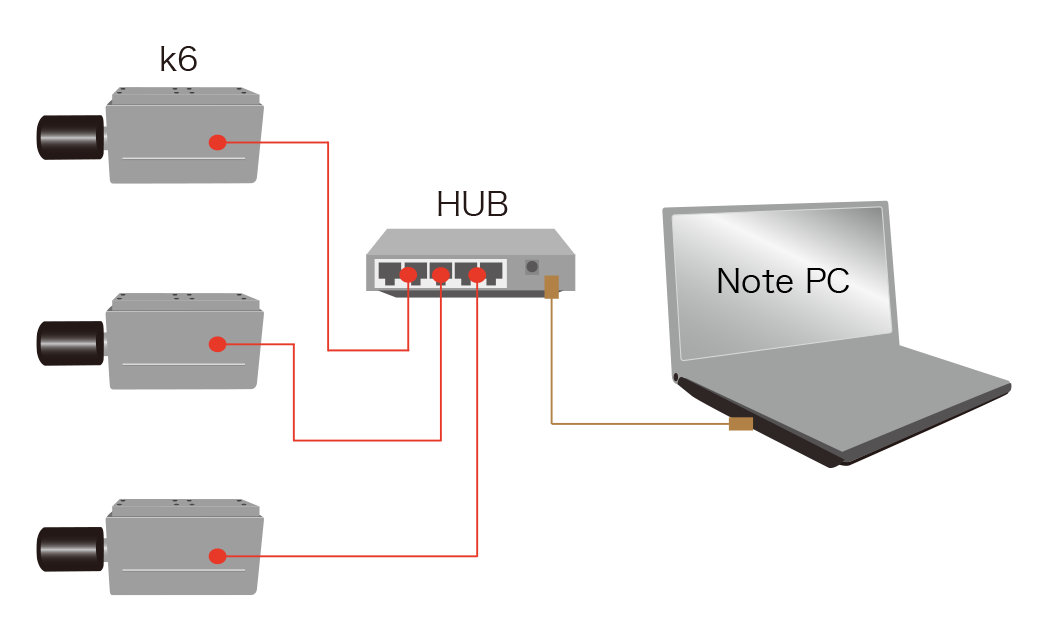

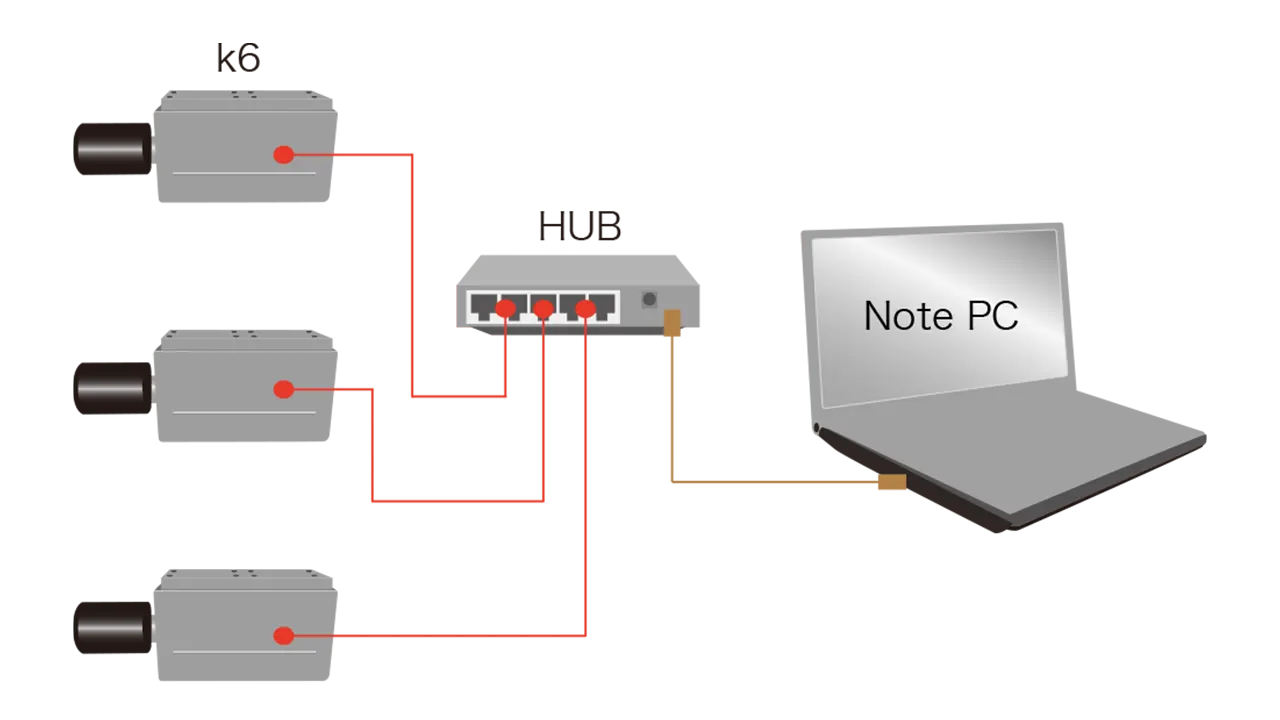

複数のカメラで撮影
ハブを経由して接続すれば、PC1台で簡単にマルチカメラシステムの構築ができます。3次元計測への拡張も容易です。
※複数台のカメラ撮影には、別途同期ケーブルが必要になります。
また、ハブとハブ～PC間ケーブルは別売りオプションです。

製品についてのお問い合わせ
製品について確認したいことがございましたら、お問い合わせください。製品選びや撮影方法についてのご相談も承ります。
仕様やラインナップは、カタログでもご確認いただけます。

お問い合わせカタログをダウンロードする
