ハイスピードカメラk9

ハイスピードカメラk9製品写真

ハイスピードカメラk9
最新のイメージセンサーで2,000コマ/秒のフルHD撮影を実現するハイスピードカメラです。遅延なしのライブ映像や短いインターバルでの記録が可能な上、簡単な操作でマルチカメラ同期撮影が可能です。科学実験からスポーツ分析まで幅広い用途に対応します。

カタログダウンロードお問合せ・技術相談

ハイスピードカメラk9の特長 特長・機能

高速撮影
フルHD解像度で2,000コマ/秒の撮影が可能。最高撮影速度:52,000fpsで撮影できます。


遅延なしのライブ映像
高速IFによりリアルタイムで遅延の無い映像確認が可能。録画後のスローモーション映像も即再生が可能です。


柔軟なトリガー機能
自動保存トリガーやランダムトリガーで、短いインターバルでの記録が可能です。


マルチカメラ同期撮影
外部同期・外部トリガーにより、複数カメラの同時撮影が容易に行えます。


3次元計測対応
ステレオ3次元運動計測や3DPTVによる3次元流速計測、ステレオPIVにも最適です。


使いやすいコントロールソフト
標準付属の制御ソフトウェアで、マルチカメラの映像確認や制御も簡単。タブレットPCを意識した明快なGUIで、機動性の高い現場運用が可能です。

製品概要 仕様・撮影速度・画素数・製品構成・接続イメージ

  1. 仕様
  2. 撮影速度・画素数
  3. 製品構成・接続イメージ

タブ内容を展開する(公開サイトには表示されません)

タブ1(公開サイトには表示されません)

カメラタイプ モノクロ / カラー
センサー 4/3インチCMOSセンサー
有効画素数 1920 × 1080(フルHD)
レンズマウント Cマウント・Fマウントレンズ(アダプタ使用)
インターフェース USB3.0
シャッタースピード 最短3μs(実効値)
感度 モノクロ20V/ lux.s  /  カラー6V/ lux.s
カメラ電源入力 DC12V
電源供給方式 12ピン電源コネクタ
消費電力 20W
本体サイズ 82mm × 110mm ×185mm(コネクタなど突起物を含まず)
重量 1,320g
メモリ

8GB(標準)/ 16GB(オプション)

外部同期 同期マスター、同期スレイブとして動作可能
表示モード ライブ、静止、再生(速度可変)、コマ送り、コマ戻し
録画モード ノーマル、エンドレス
トリガー スタート、エンド、バリアブル、モーショントリガー
ファイル出力 AVI, WMV, MP4 /  BMP, JPEG, PNG
対応OS Windows10 / 8.1 / 7

タブ1 終わり(公開サイトには表示されません)

タブ2(公開サイトには表示されません)

※選択可能な撮影速度(fps):52000, 47500, 43700, 15800, 8400, 4300, 3500, 2900, 2000, …, 30
画素数(pixel) 画素数設定時に、選択可能な撮影速度(fps)
1920 × 1080 2000, ..., 30
1280 × 1024 2000, ..., 30
1280 × 720 2900, 2000, ...,30
800 × 600 3500, 2900, 2000, ...,30
1920 × 480 4300, 2900, 2000, ...,30
640 × 480 4300, 2900, 2000, ...,30
320 × 240 8400, 4300, 2900, 2000, ...,30
160 × 120 15800, 8400, 4300, 2900, 2000, ...,30
1920 × 32 43700, 15800, 8400, 4300, 2900, 2000, ...,30
1920 × 28 47500, 43700, 15800, 8400, 4300, 2900, 2000, ...,30
1920 × 24 52000, 47500, 43700, 15800, 8400, 4300, 2900, 2000, ...,30
57500fps(縦20画素)、64300fps(縦16画素)、85100fps(横8画素)、100000(縦4画素)が選択可能  ※いずれも横方向は1920画素

タブ2 終わり(公開サイトには表示されません)

タブ3(公開サイトには表示されません)

製品構成

  • カメラヘッド
  • コントロールソフト(k-software)
  • USB3.0ケーブル
  • 電源ケーブル
  • 収納ケース
    ※レンズ・PCは含まれておりません。

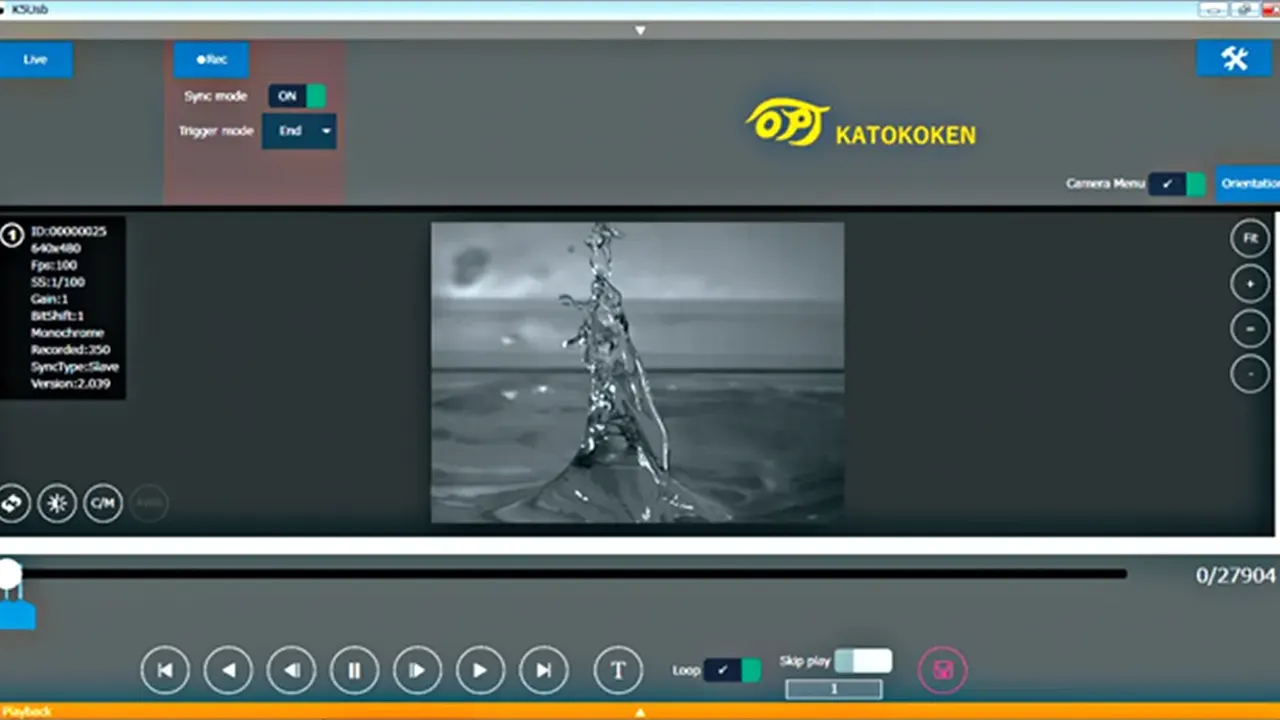

コントロールソフト「k-software」

コントロールソフト起動画面

主な機能
◇File Viewer(フレーム範囲指定、ファイル変換、マルチ再生画像保存)
◇簡易計測機能(2点間距離、3点角度、2直線間角度、2点円半径)
◇撮影画像計測機能(座標、速度、加速度、角度変化、多角形面積変化)
◇画像回転
◇グリッド表示
◇ヒストグラム表示
◇輝度飽和チェック機能
◇フォーカスエッジ確認機能

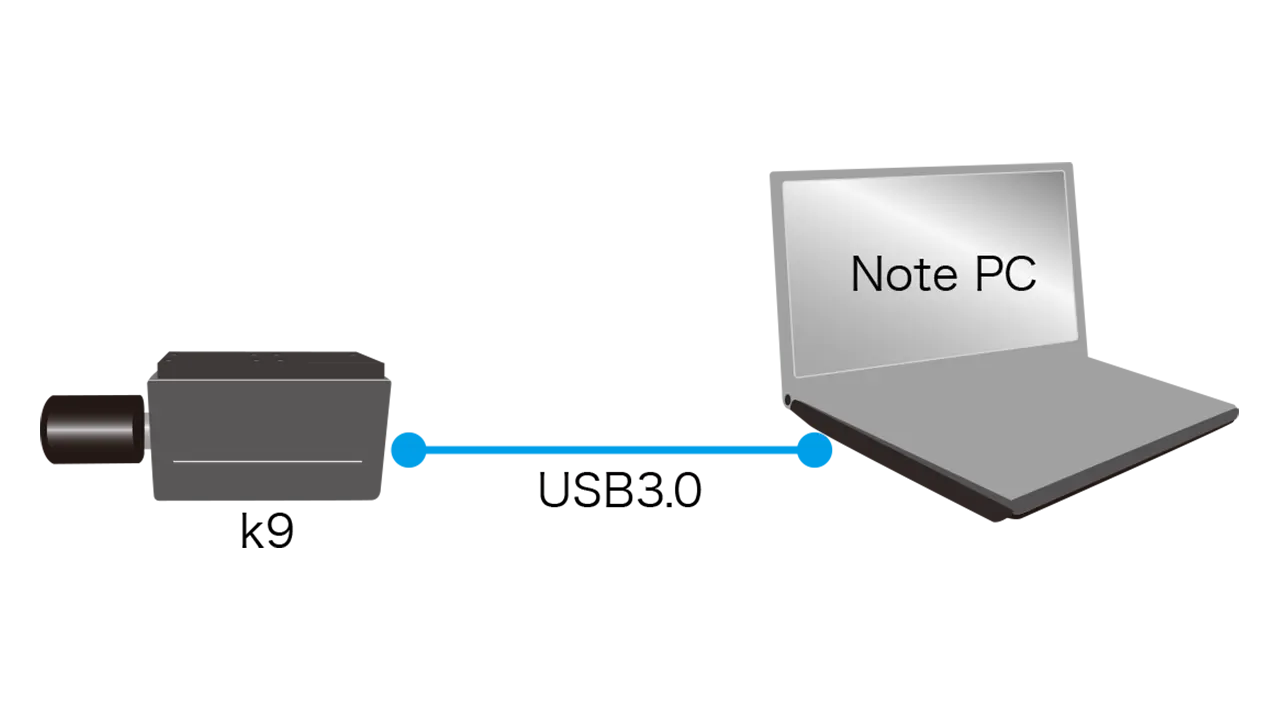

PCとの接続イメージ

ハイスピードカメラk9_接続イメージ1台

カメラとPCの接続イメージ
USB3.0で簡単に接続可能です。ノートPCと組み合わせて、可搬性が高い撮影が行えます

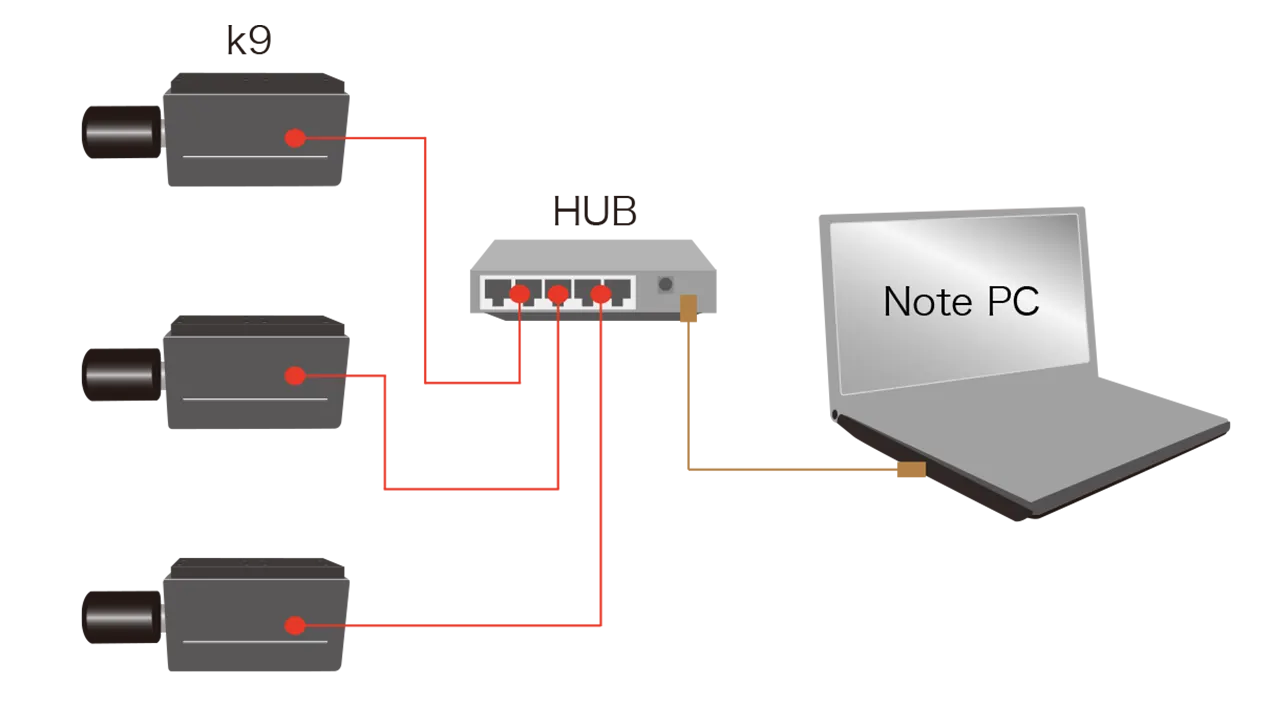

ハイスピードカメラk9_接続イメージ複数

複数のカメラで撮影
ハブを経由して接続すれば、PC1台で簡単にマルチカメラシステムの構築ができます。3次元計測への拡張も容易です。
※複数台のカメラ撮影には、別途同期ケーブルが必要になります。
また、ハブとハブ~PC間ケーブルは別売りオプションです。

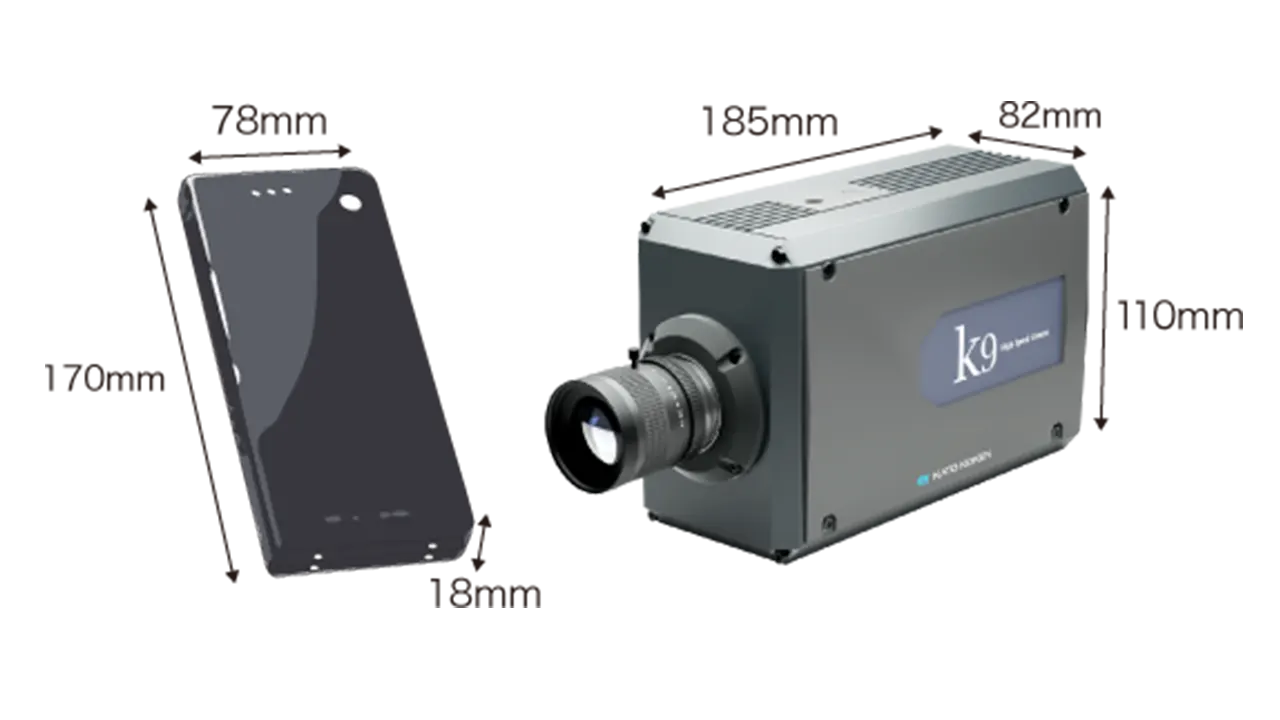

専用バッテリー(別売オプション)

屋外など電源確保が難しい環境でも、専用バッテリーを使用すれば簡単に高速度撮影ができます。一度の充電で、約1時間の使用が可能です。
(※使用状況、環境によって増減します)

ハイスピードカメラk9_専用バッテリー

ハイスピードカメラk9と専用バッテリー

タブ3 終わり(公開サイトには表示されません)
