PIV Laser GⅡ series

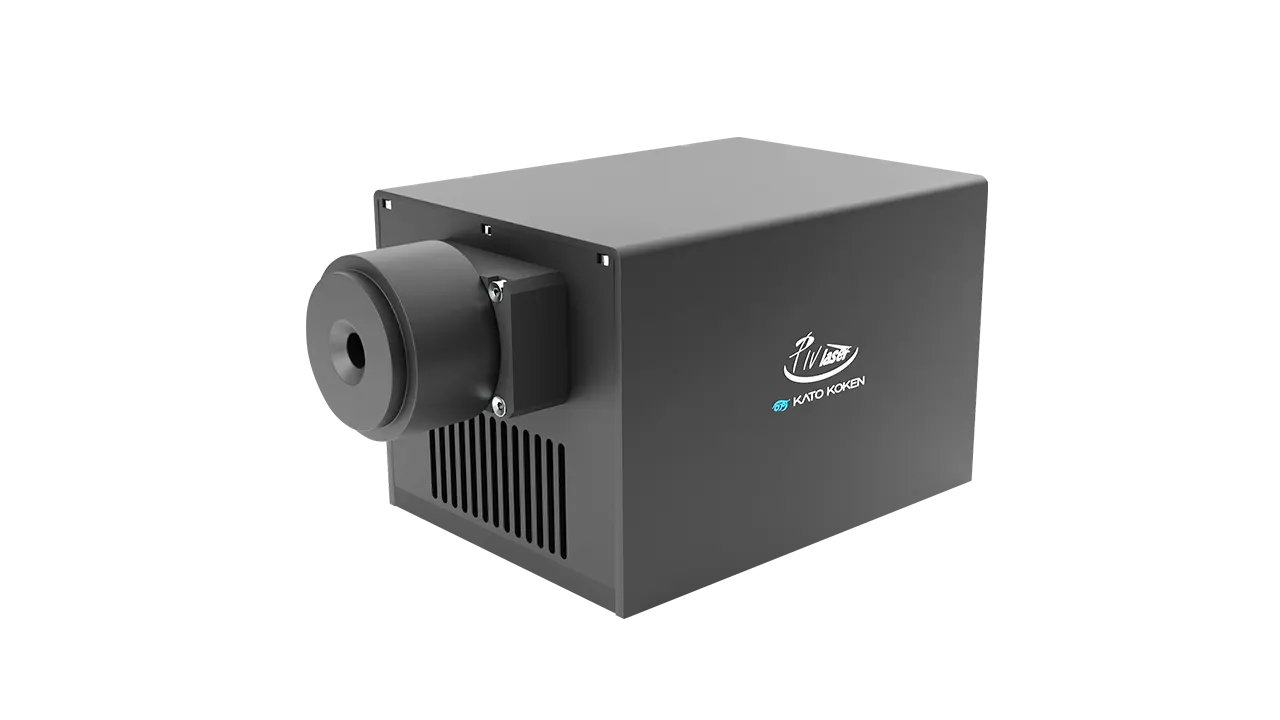

PIV_Laser_G2本体

PIV Laser GⅡ series

NEWリリース
波長:520nm緑色半導体レーザー

安定性・耐久性・可搬性を備えた、PIV用光源の最適な選択肢。
PIV Laser GⅡseriesは、高精度な流体可視化の要求に応えるためのレーザーシート光源です。波長520nmの緑色半導体レーザーを採用し、ちらつきの少ない高い安定性を実現しています。均一で高輝度なシート光は、精密な可視化計測を可能にします。


流れの可視化イメージ レーザーシート光源による流体可視化

PIV Laser G2000Ⅱを使用して「流れの可視化」と「PIV」計測までのイメージです。可視化された煙(トレーサー粒子)をカメラで撮影し、動画データからPIVで速度ベクトルを算出しています。レーザーシート光に入った煙が散乱して浮き上がり、流れの断面を見ている様子です。

PIV-Laser_G2_気流の可視化

気流を可視化
気流を可視化するためにミストをトレーサー粒子として発生させ、レーザーを照射しています。

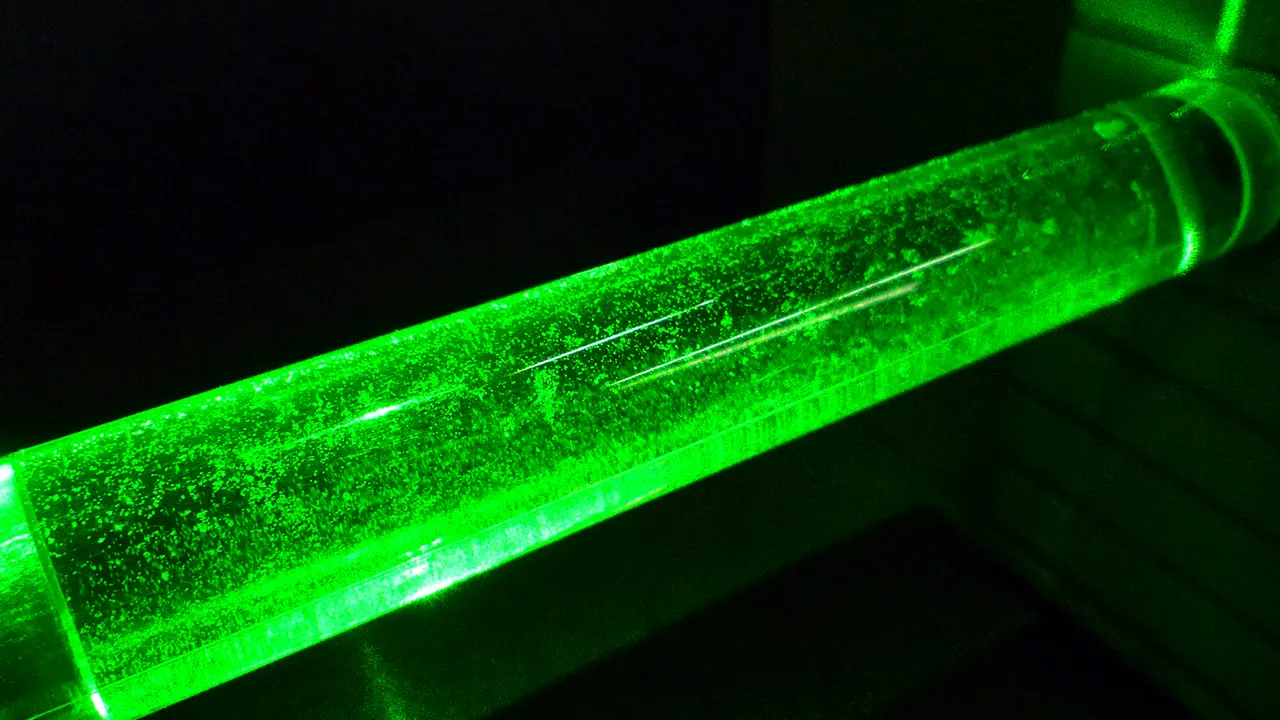

PIV-Laser_G2_攪拌

液体の攪拌
水槽内に固体粒子を懸濁させて、攪拌している様子を可視化しています。

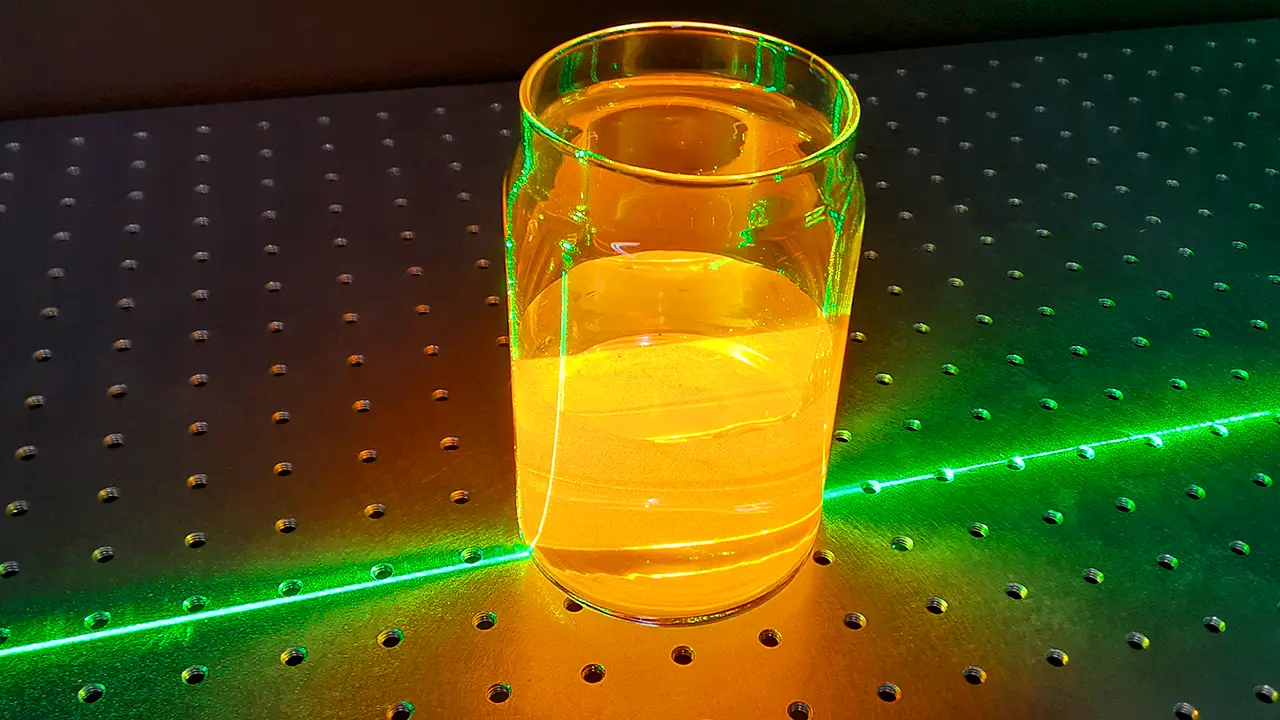

PIV-Laser_G2_液相の蛍光粒子

蛍光粒子を使用
液体の流れを可視化するのに、蛍光粒子をトレーサーとして使用。蛍光発光(オレンジ)した粒子の様子です。

ウォータードロップの画像_気体・液体の流れ

関連記事
気体・液体の流れを可視化【目的・用途別の可視化技術】

「気体や液体の流れを可視化する」とは、流体を見える化してカメラや目視で観察できるようにすることです。通常は目に見えない現象を可視化することで、シミュレーションでしか評価ができない観測対象を...「気体・液体の流れを可視化」続きを読む

PIV Laser GⅡ seriesの特長 特長・機能

高い動作安定性
半導体レーザーのシンプルな設計により、固体レーザーに比べて高い安定性を実現


長い寿命・メンテナンスフリー
LED照明に匹敵する製品寿命、メンテナンス不要


チラつきの無いレーザー光
固体レーザーにみられるチラつきが無く、高速度撮影でも精密な測定


コンパクトな筐体
コンパクトな筐体で可搬性が高く、様々な実験環境に対応


JIS規格に沿った安全機構
JIS規格に沿った各種安全機構を標準装備


PIV入門ガイド|必要な機材から計測手順までわかりやすく解説

お役立ち資料【プレゼンにも使える
「PIV入門ガイド|必要な機材から計測手順までわかりやすく解説」

「PIVって何?」「何ができるの?」「必要な機材は?」などこれからPIVをご検討されている方へ、大まかな概要を掴めるPIVの入門ガイドです。まずはPIVとはどういったものか?ざっくりと把握できます。資料をダウンロードする

PIV計測で知っておくべき!トレーサー粒子の基礎知識

お役立ち資料【プレゼンにも使える
PIV計測で知っておくべき!トレーサー粒子の基礎知識

PIVの計測精度に関わる重要なトレーサー粒子についてお調べですか?この資料では、トレーサー粒子を選ぶ時に注意するポイントや特徴をわかりやすく解説しています。まずはトレーサー粒子の概要をつかむのに最適です。資料をダウンロードする

PIV Laser GⅡ series製品仕様 仕様・製品構成

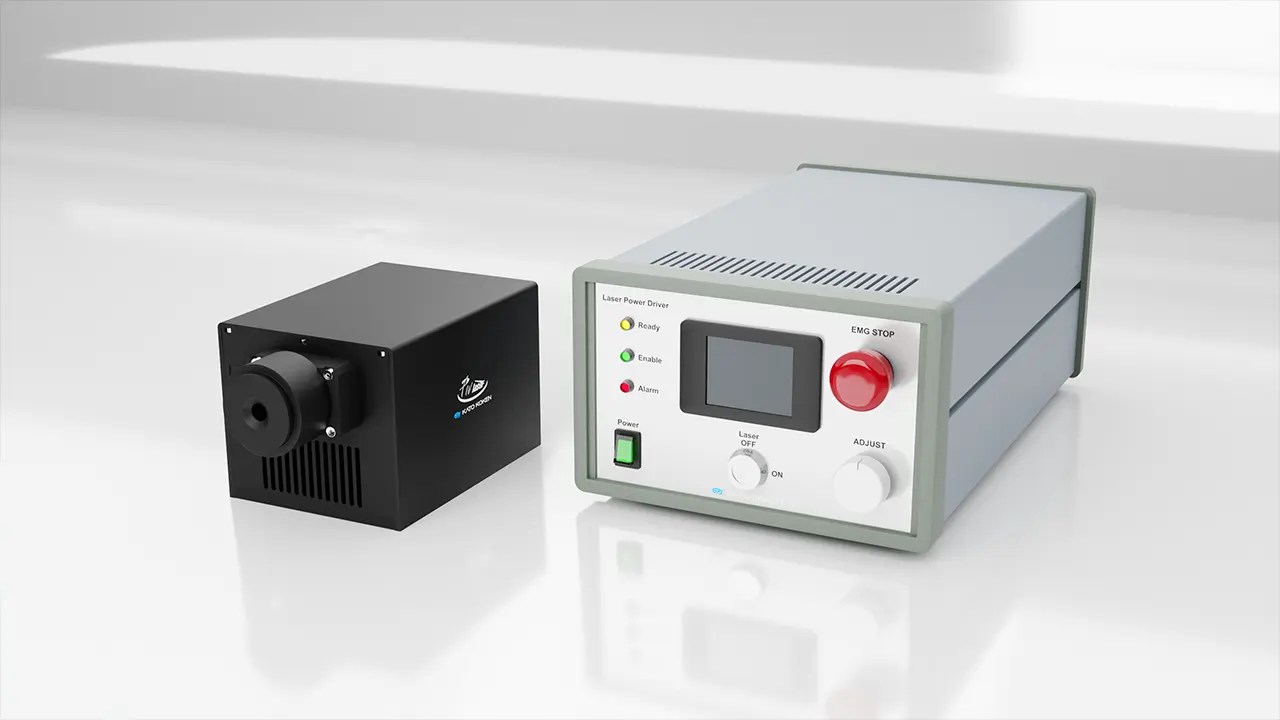

PIV Laser GⅡ series(製品構成 ※シリーズ共通)

  • レーザーヘッド(シート光学系一体型)
  • 電源ドライバー
  • 電源ケーブル
  • キー(レーザー発振 ON / OFF用)
  • 収納ケース
PIV_Laser_G2一式
レーザー発振器半導体レーザー
光形状シート状
出力ラインナップ5000mW, 2000mW, 1000mW
波長520nm
発振形態連続発振(CW)
出力安定性5%以下 @4hours
動作温度10℃ ~ 35℃
入力電源100 - 240VAC  50Hz/60Hz
最大消費電力約50W
安全装置緊急停止スイッチ、異常警報ランプ、インターロック、
キースイッチ、メカニカルシャッター(レーザーヘッドに装備)
入力電圧AC100V~240V

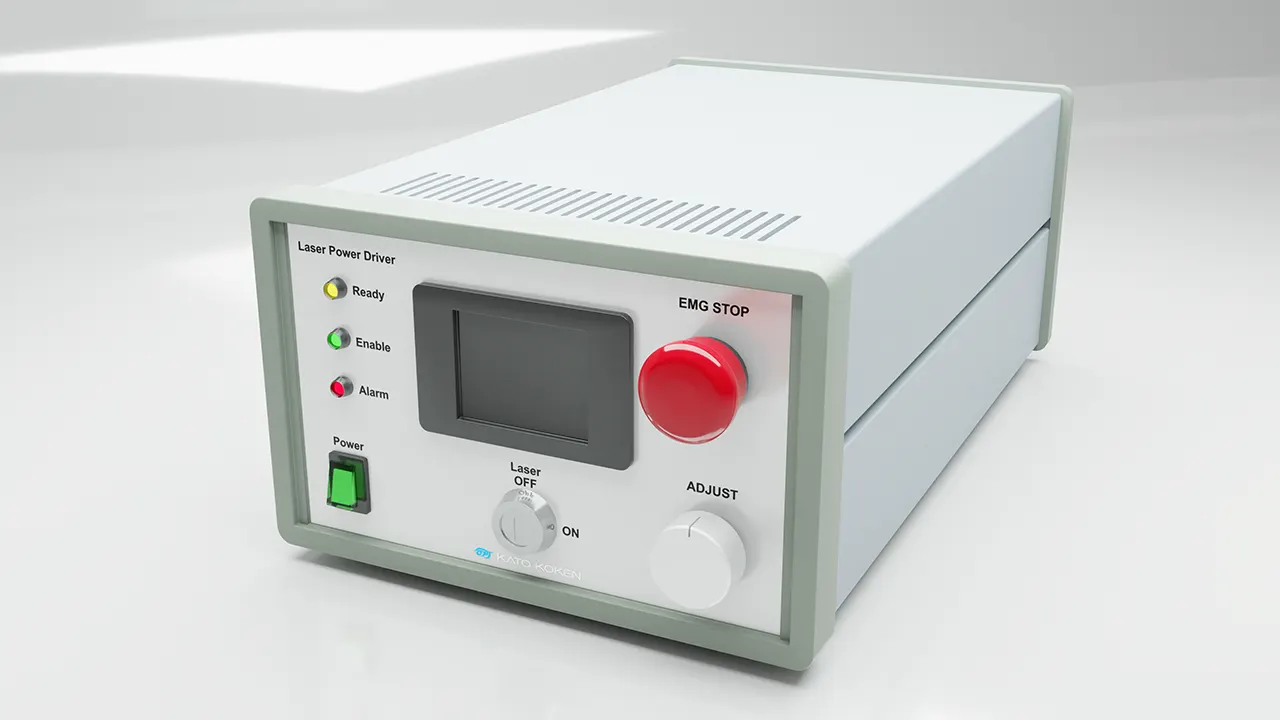

電源ドライバー

電源ドライバーは、安全性と操作性を考慮した最新の設計が施されています。
液晶ディスプレイのインジケーターから適切な出力調整が可能です。
キーロックや非常停止ボタン、外部インターロックなど各種安全機構も標準装備しています。

独自の安全基準を持つお客様は…
遠隔操作やレーザークラス切り替えなど、環境に応じたカスタムオプションも提供しています。
計測空間を無人化し、遠隔操作による運用も可能です。

PIV_Laser_G2_series_電源ドライバ

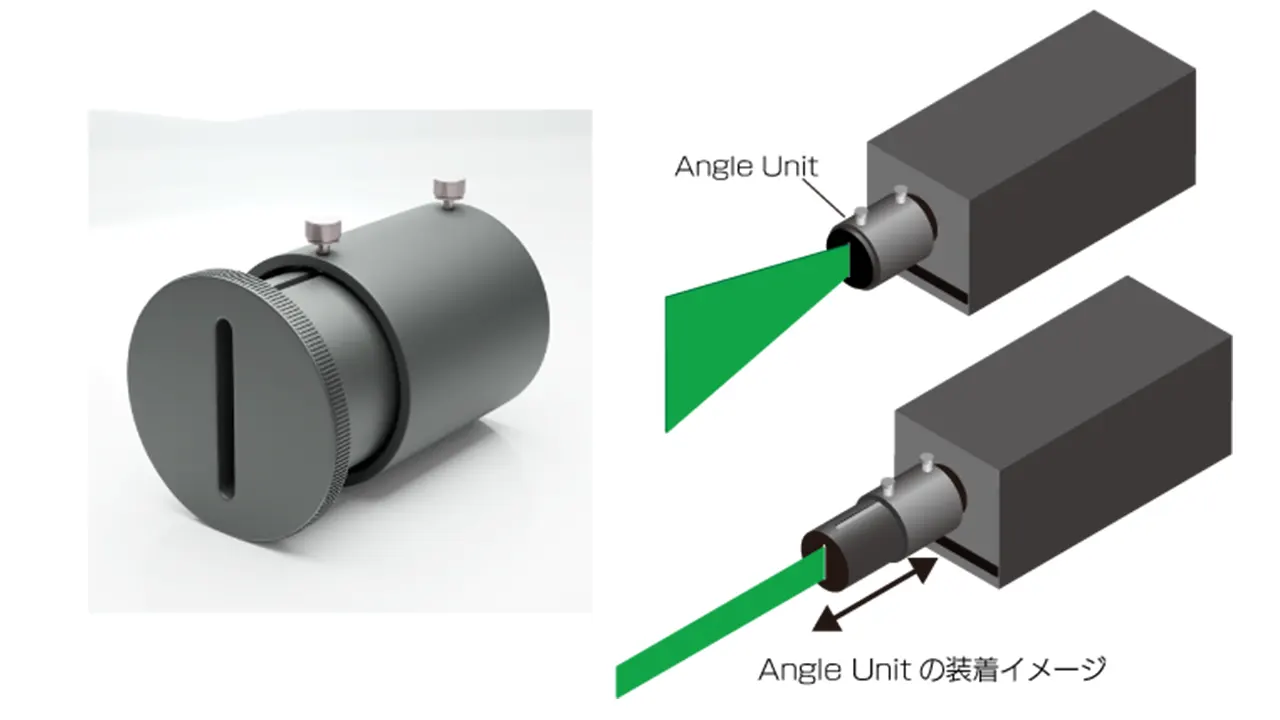

オプション レーザー照射角度・照射位置の変更

照射角度の可変

Angle Unit
レーザーシートの照射角度を可変できる

装着して先端部分を押し出せば、シートの照射角度を狭くできます。可視化範囲は狭くなりますが、光を集光させることで、より明るく強力な光(2倍の強度も可能)になります。局所的な可視化・計測にレーザー出力をムダなく使うことができるオプションです。

PIV-Laser-GⅡシリーズ_AngleUnit

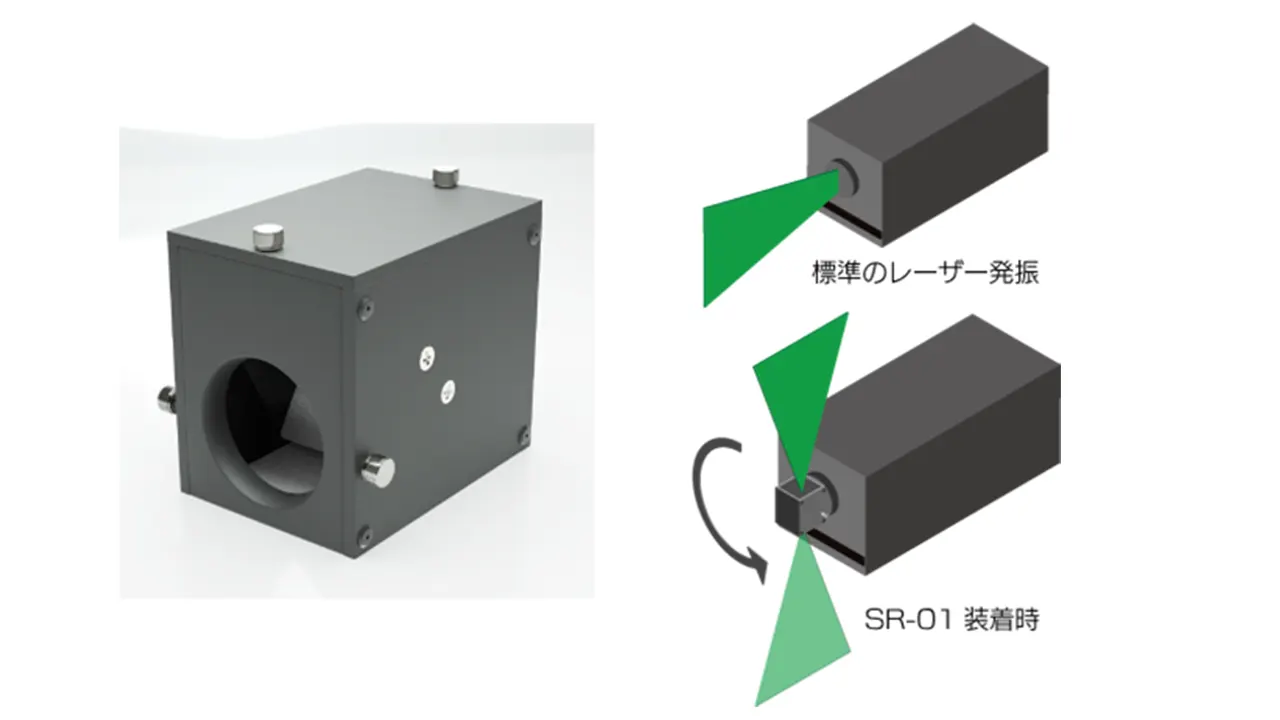

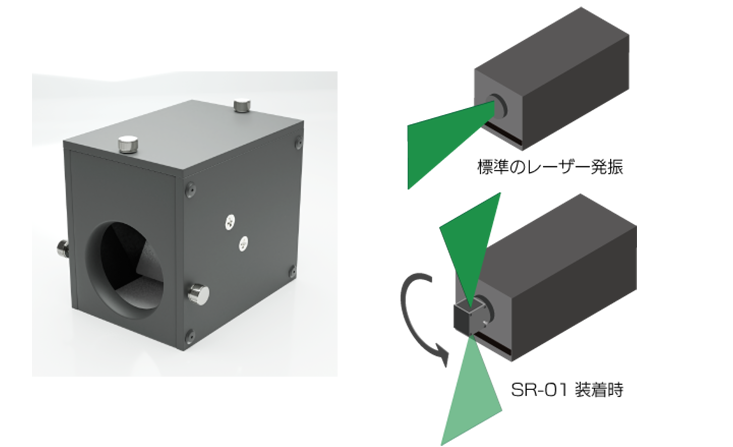

シート光を回転

レーザーライトシート
回転デバイスSR-01
シート光の発振方向を回転して使える

レーザーヘッドの向きは変えずに、発振するシート光だけを回転できます。装着によるレーザー出力の減衰もありません。
※「Angle Unit」と組み合わせて使用はできません。

PIV-Laser-GⅡシリーズ_回転デバイスSR-01

アクセサリー類 レーザー用保護メガネ・三脚

PIV_Laser_GⅡ_series用保護メガネ

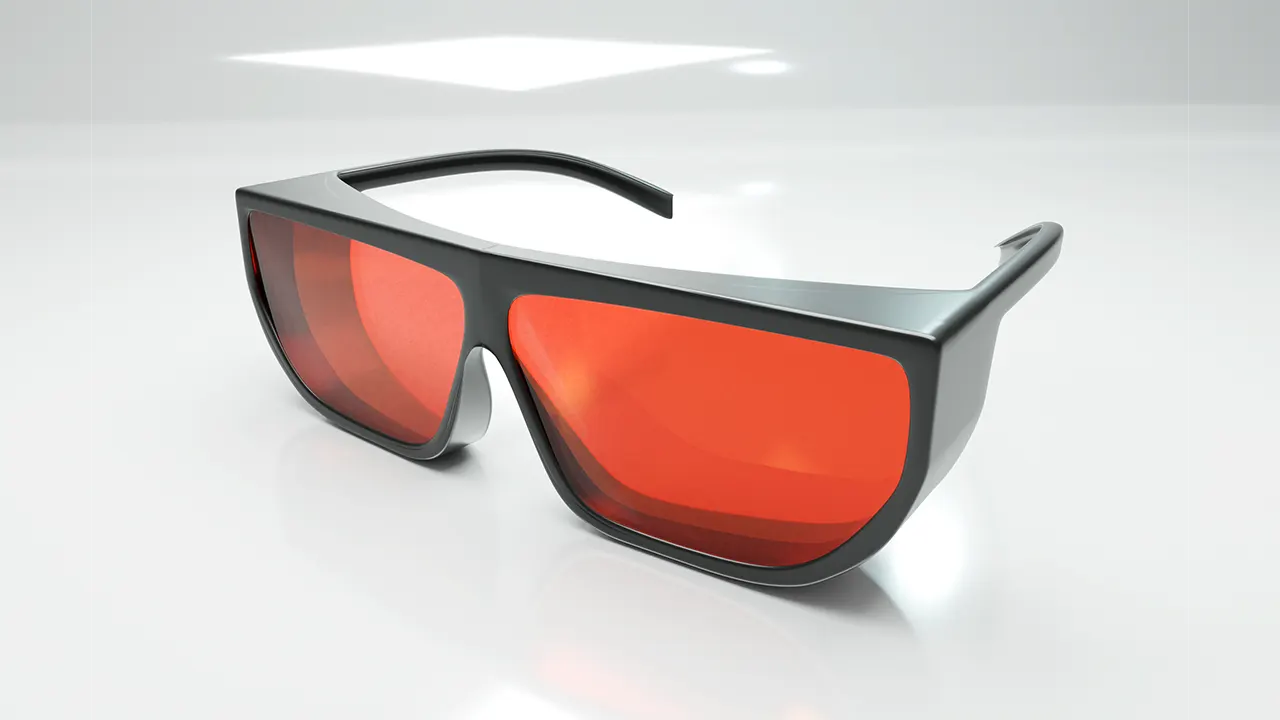

レーザー用保護メガネ
520nmの波長に対応した保護メガネ。光学部分を最小限におさめることで長時間装着しても疲れない構造です。レーザー光から高い安全性を確保できます。

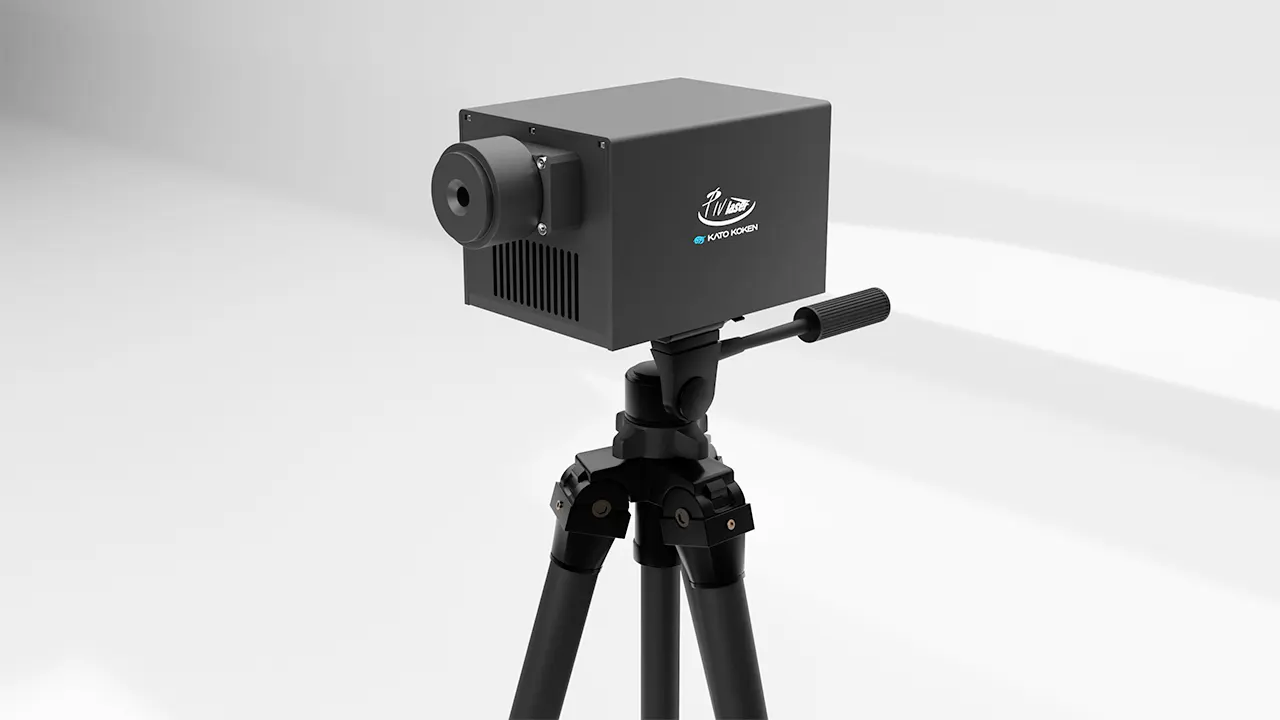

PIV_Laser_G2_seriesと三脚

三脚(固定用治具)
PIV Laser GⅡシリーズは一般的なカメラ用三脚に載せて使用できます。三脚以外にも実験環境に合わせた治具もご提案できます。


PIV用光源の製品カタログダウンロードを下記よりお受けしております。
製品の詳細・技術相談などもお気軽にお問い合わせください。
※お電話でも受け付けております。
☎0463-91-1281
9:00~18:00(土日祝日を除く)

製品カタログをダウンロードするお問合せ・技術相談をする

関連製品

PIVシステム2D3C製品写真
ステレオPIVシステム2D3C

2次元3成分PIVシステム

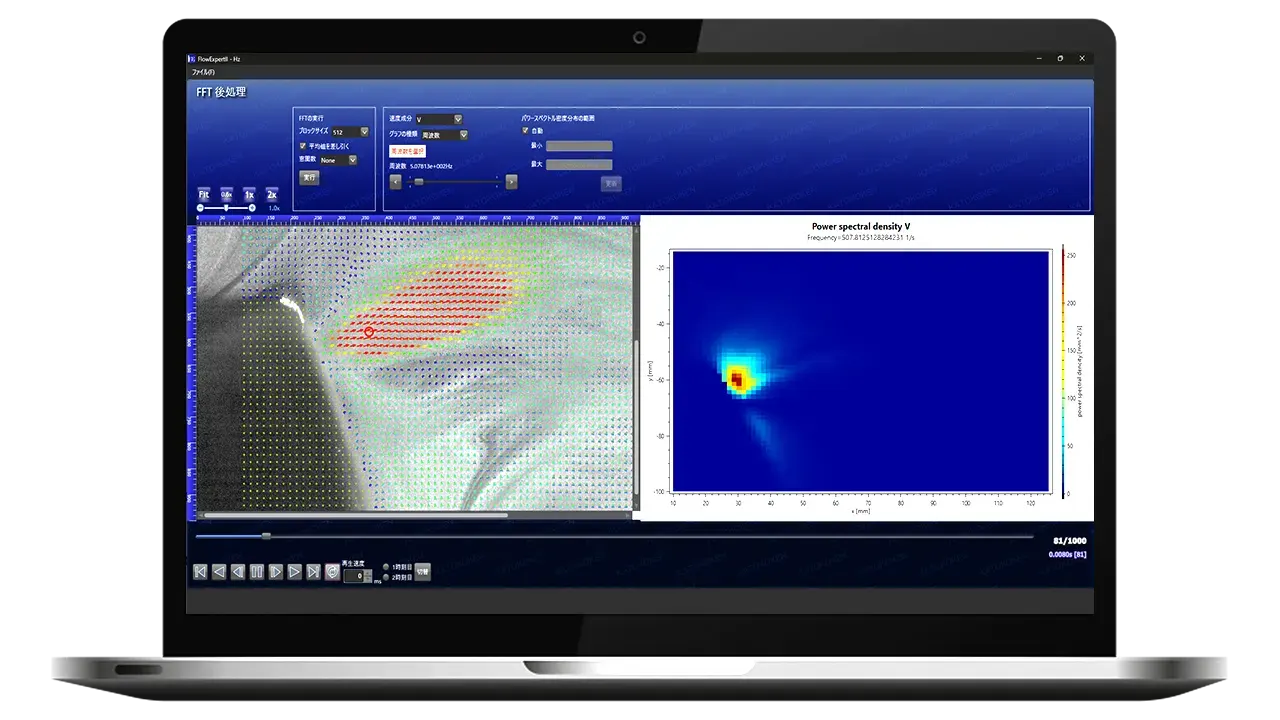

PIVシステム2D2C
PIVシステム2D2C

2次元2成分PIVシステム

PIV_Laser_Fiber_Spectra製品写真
PIV Laser
Fiber Spectra

波長:520nm
緑色半導体レーザーファイバー仕様

PIV_Laser_KLD_series製品写真
PIV Laser KLD series

波長:638nm
赤色半導体レーザー

可視化用ルミネッセンス光源Lumino-Yellow製品写真
Lumino-Yellow

重心波長:580nm(黄色)
可視化用ルミネッセンス光源

ハイスピードカメラflux_k-240製品写真
ハイスピードカメラflux k-240

解像度1280×1024時 1,000fps
最高撮影速度:40,000fps

ハイスピードカメラPhantom_VEO_series製品写真
ハイスピードカメラPhantom VEO series

解像度1,280×960時 10,860fps

ハイスピードカメラ製品ラインナップ製品写真

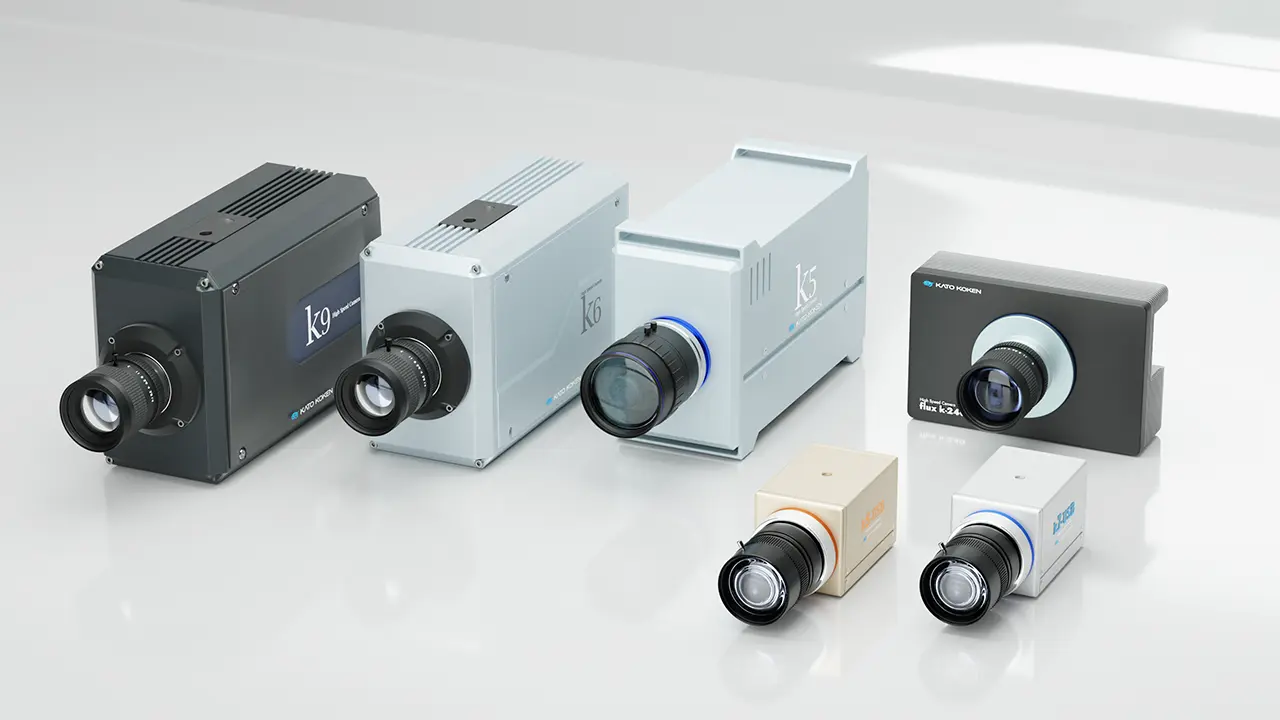

ハイスピードカメラ

ハイスピードカメラ製品ラインナップ

トレーサー粒子一覧の製品写真

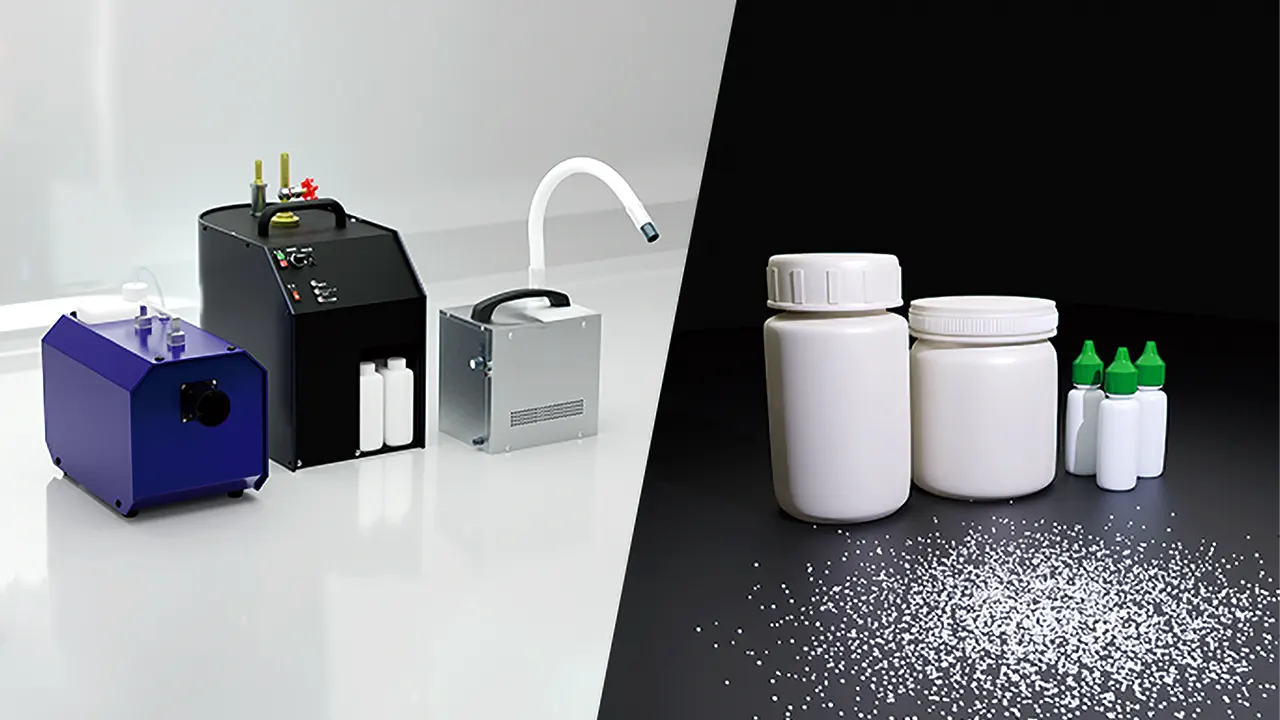

トレーサー粒子
