微粒子可視化システムApex series AP-GR｜発塵の状態を可視化

微粒子を可視化し、発塵の状態を把握
微粒子可視化システムApex series AP-GRは、520nm半導体レーザー、高感度カメラ、画像処理を組み合わせたシステムです。 発塵源の特定、対策前後の比較、クリーンルーム環境の評価など、現場で求められる微粒子の状態把握を支援します。

より小さな粒子まで可視化し、発塵の状態や変化をより詳細に把握したい場合に適したモデルです。
クリーン環境や精密工程における評価にも対応します。
自社環境で可視化できるか相談するまずは資料で詳しく見る

Apexシリーズの中で、可視化性能を重視した高性能モデル

AP-GRが向いている現場

※自動車、半導体、医薬、食品など、異物管理やクリーン環境が求められる現場で活用されています。

確認したい粒子の大きさや用途に応じて、Apex seriesでは3つのモデルを用意しています。
各ページから他モデルとの違いも確認できるよう、共通の比較表としてご利用いただけます。
比較項目	AP-GR レーザー光源	AP-Yellow ルミネッセンス光源	AP-LR 赤色LED光源
主な用途	より小さな粒子まで詳しく可視化したい	発塵の原因特定や現場改善を進めたい	まずは粒子の発生を確認したい
可視化レベル	対象粒子サイズ：0.3μm以上クリーンルームクラス1～の環境	対象粒子サイズ：0.3μm以上	対象粒子サイズ：5μm以上
向いている環境	微細粒子まで確認したい環境（クリーン環境・コンタミ評価など）	レーザー安全対策なしで現場改善を行いたい環境	照明が落とせない、明るい環境で発塵の有無を確認したい現場
詳細ページ	ー	AP-Yellowの詳細を見る	AP-LRの詳細を見る

微粒子への高い視認性
高感度カメラと画像処理により、実務で重要な1μm以上の粒子を中心に、発塵の発生や拡散を明確に捉えます。条件により、0.3μmクラスの微粒子の可視化実績にも対応します。

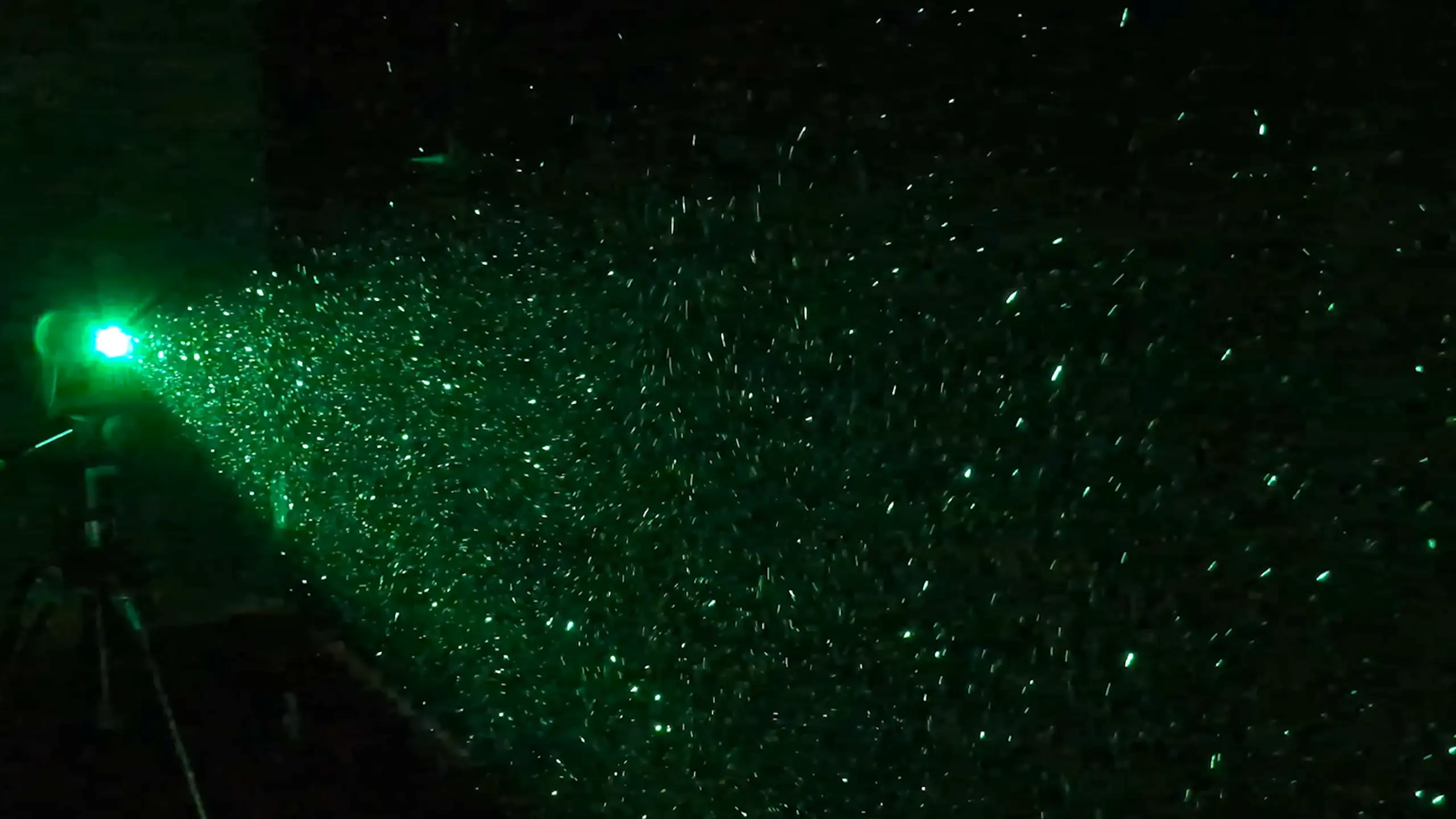

均一なシート光
視野全体で観察しやすい均一なシート光により、局所的な見え方の偏りを抑えながら粒子の挙動確認を行えます。比較評価や条件違いの確認にも適した構成です。

長時間安定動作
対策前後の比較や条件を変えた確認では、安定して観察を続けられることが重要です。AP-GRは長時間の運用を見据えた安定性を備え、再現性のある確認を支援します。

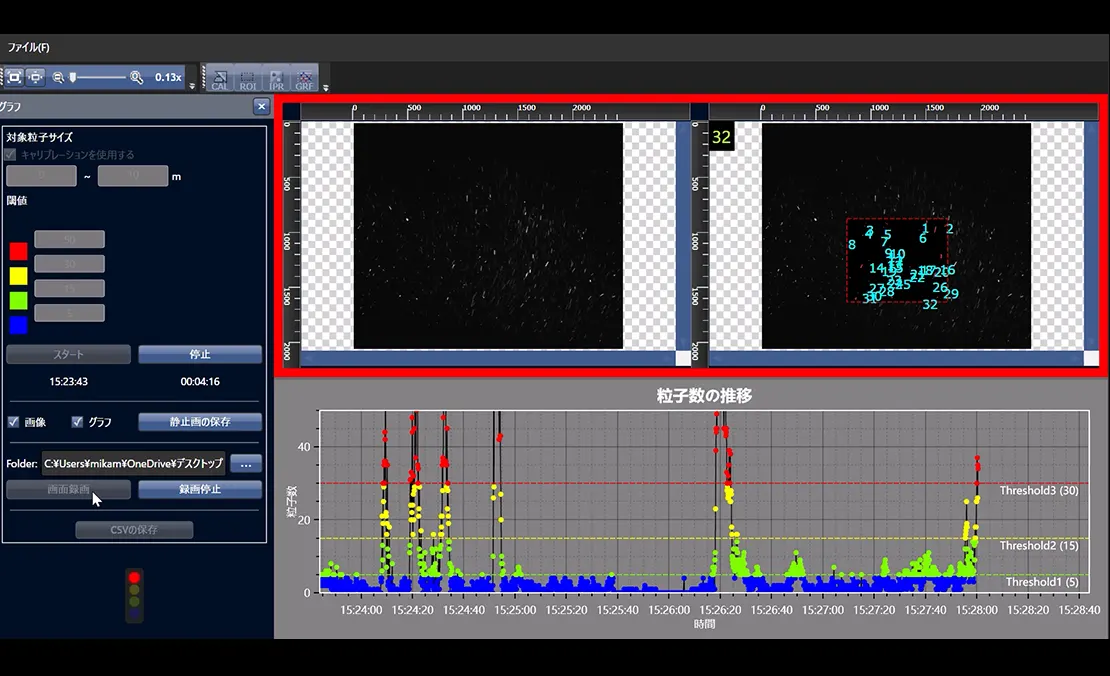

可視化に加えてリアルタイム粒子カウントやグラフ表示に対応。
一定の粒子数を超えた場合には画像上の色変化でも状態を把握できます。

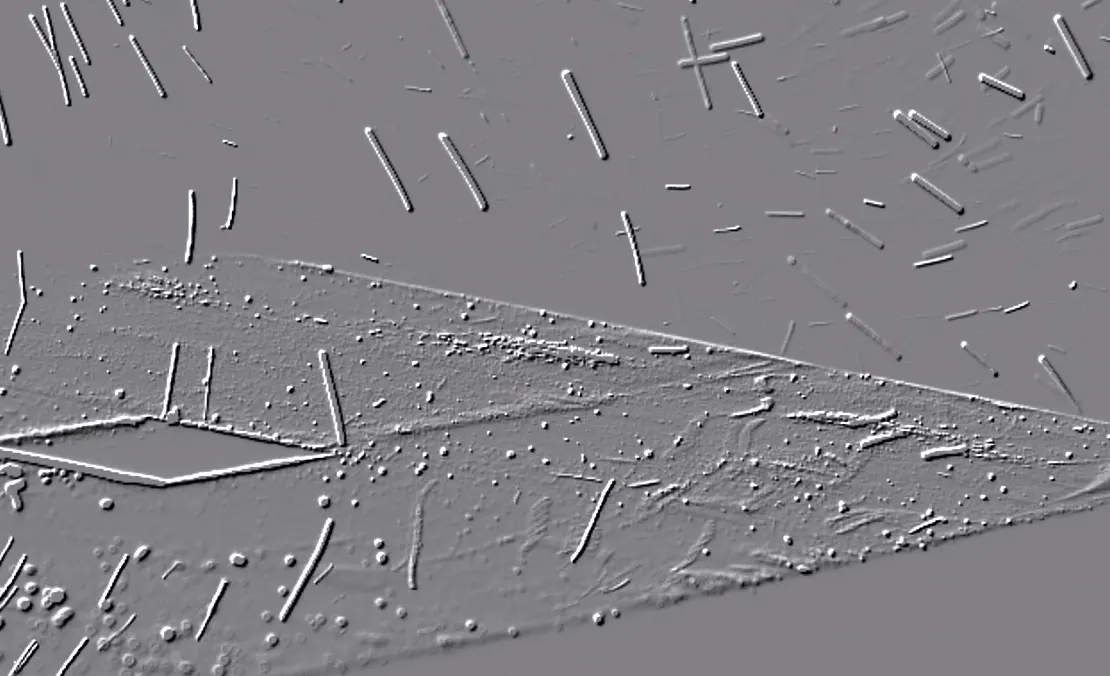

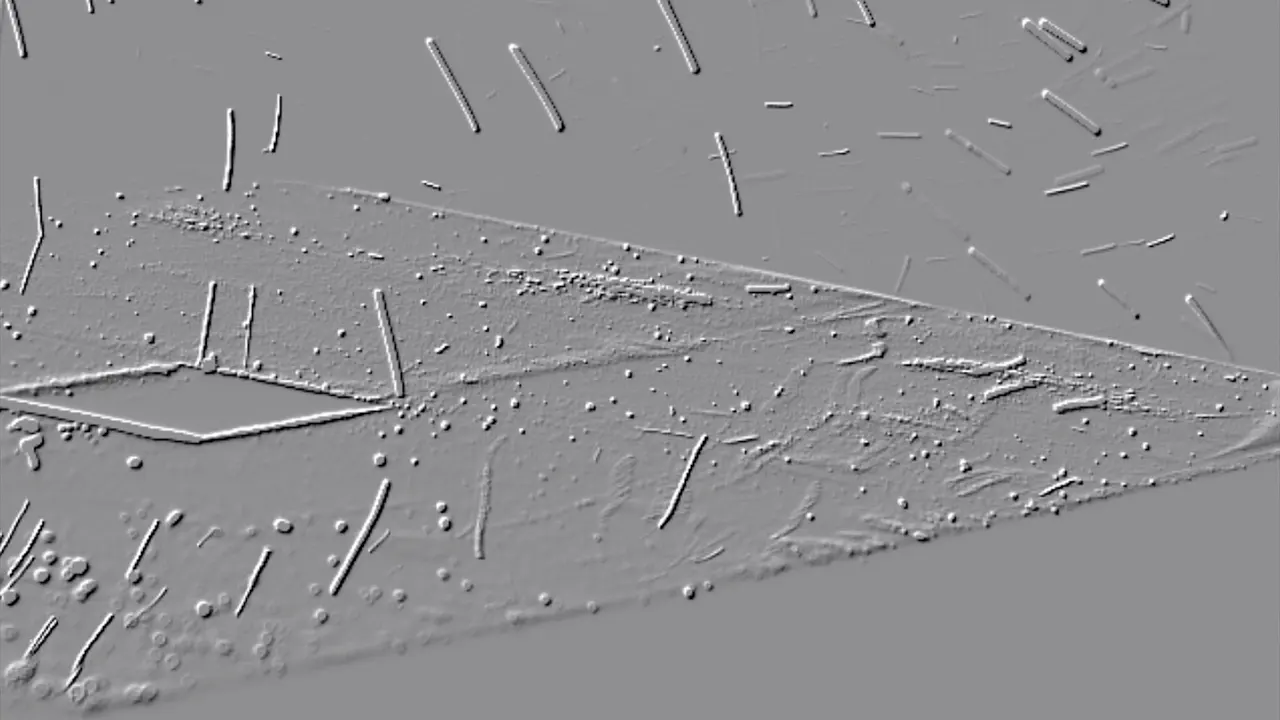

可視化 + 画像処理
粒子の存在に加え、増減の変化や状態を把握しやすくし、発塵の傾向や広がりを視覚的に捉えることができます。

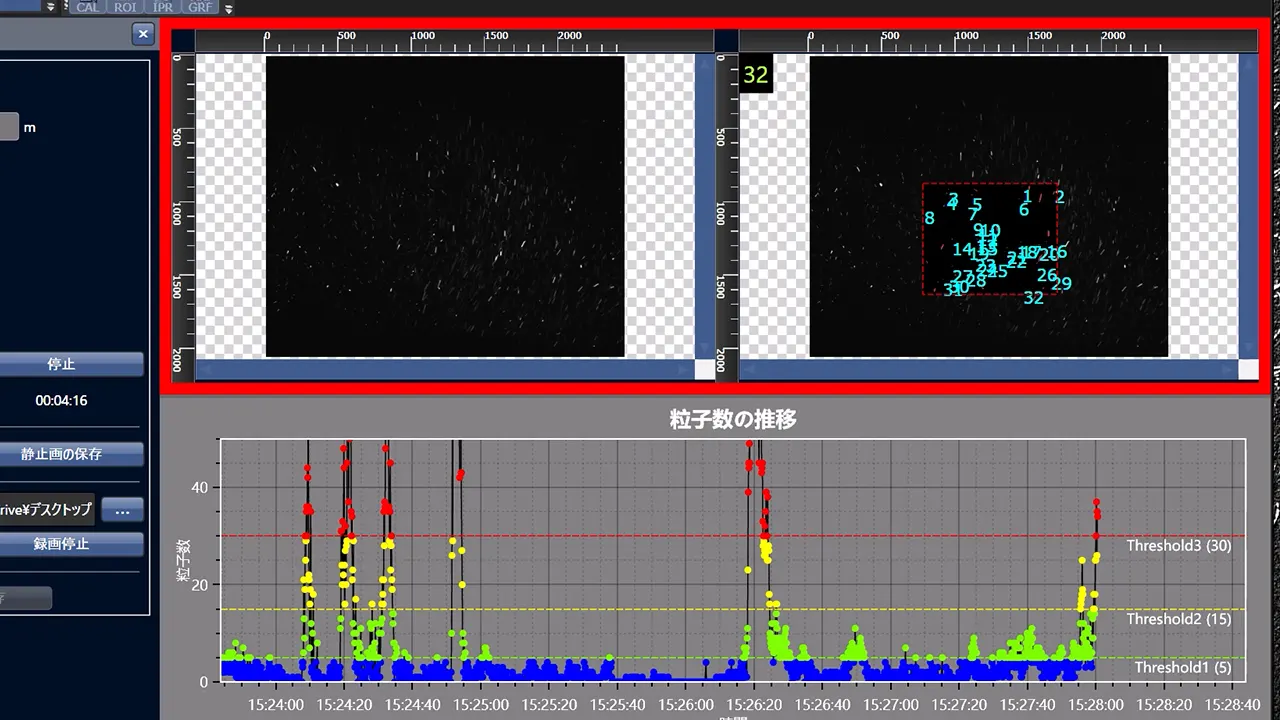

可視化 + リアルタイム粒子カウント
粒子の挙動に加え、粒子数の変化をリアルタイムで把握でき、しきい値を超えた状態も即座に確認できます。

パーティクルカウンターでは粒子数の把握は可能ですが、粒子の動きや発生源までは把握できません。
AP-GRと併用することで、粒子数に加えて挙動や発生源も可視化でき、より具体的な対策検討につながります。

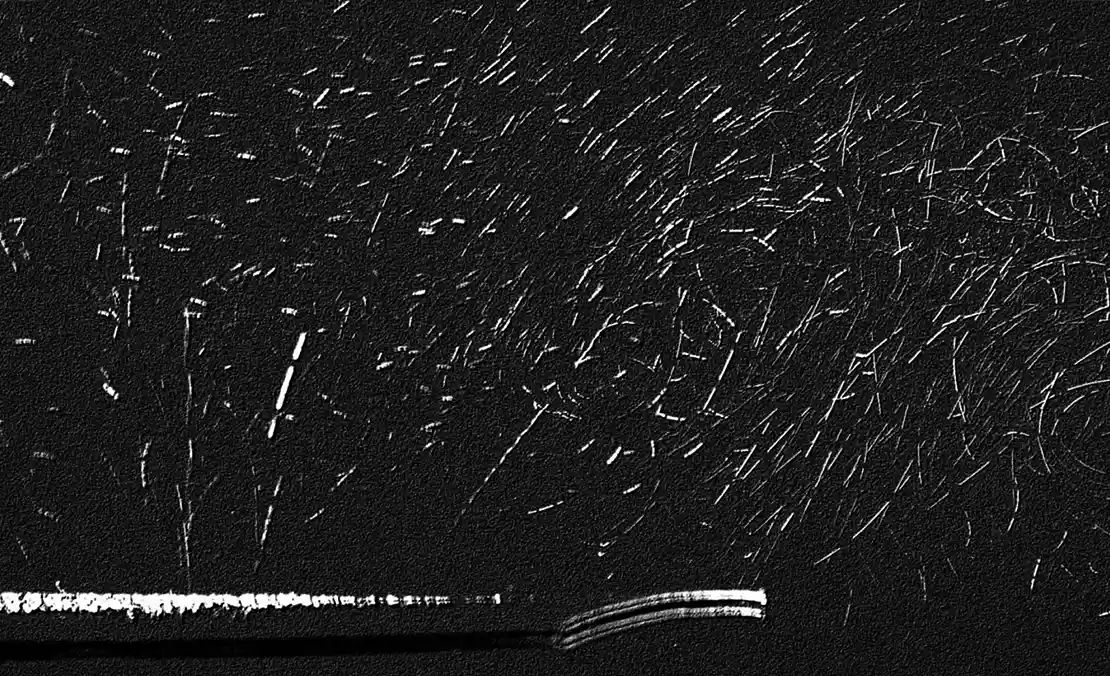

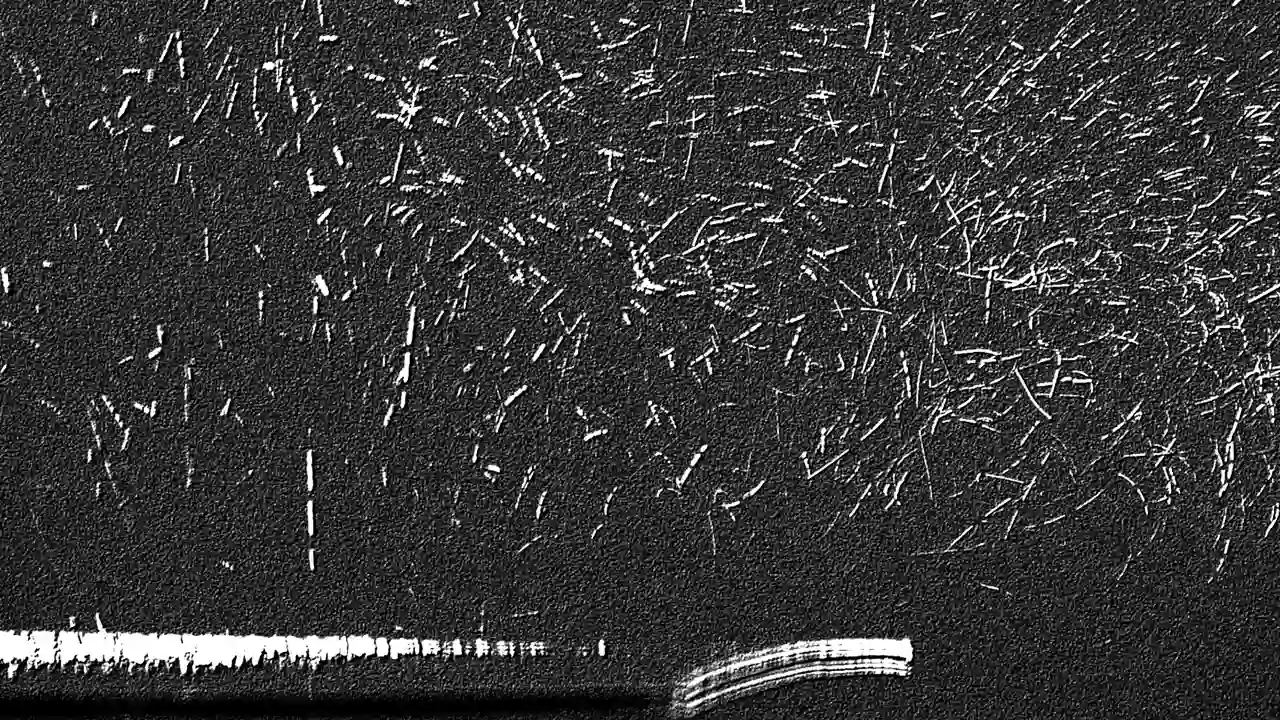

浮遊粒子
空間中を漂う粒子の存在や分布を可視化し、発塵状況の把握を支援します。

発塵
人や設備、工程由来の発塵がどこから起きているかを確認しやすくします。

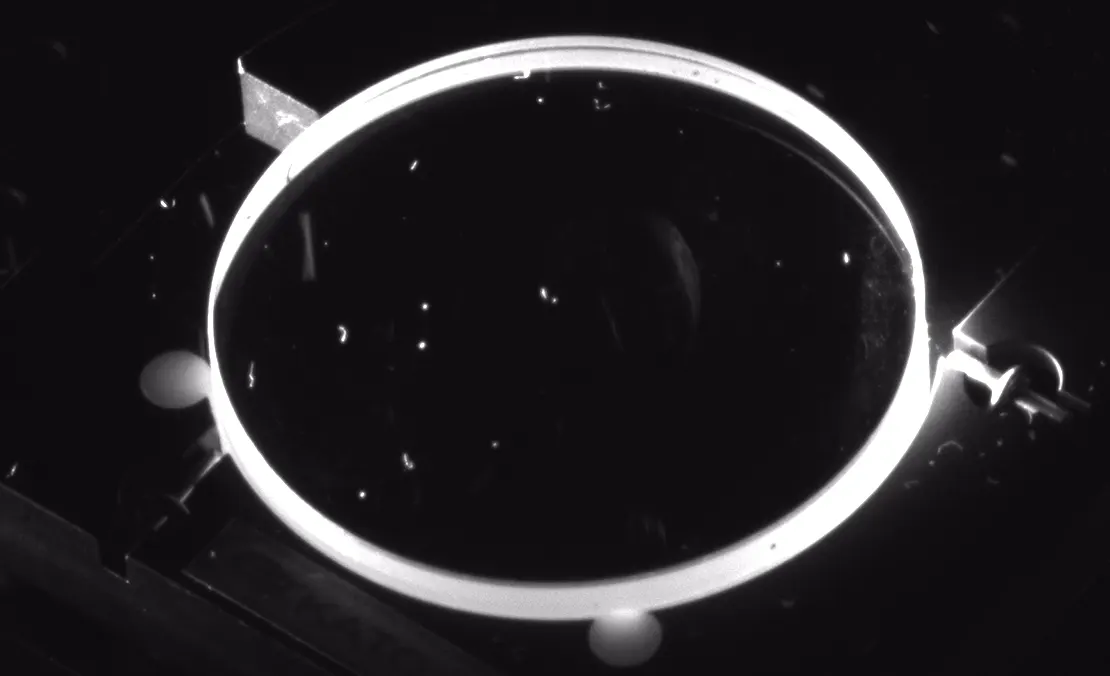

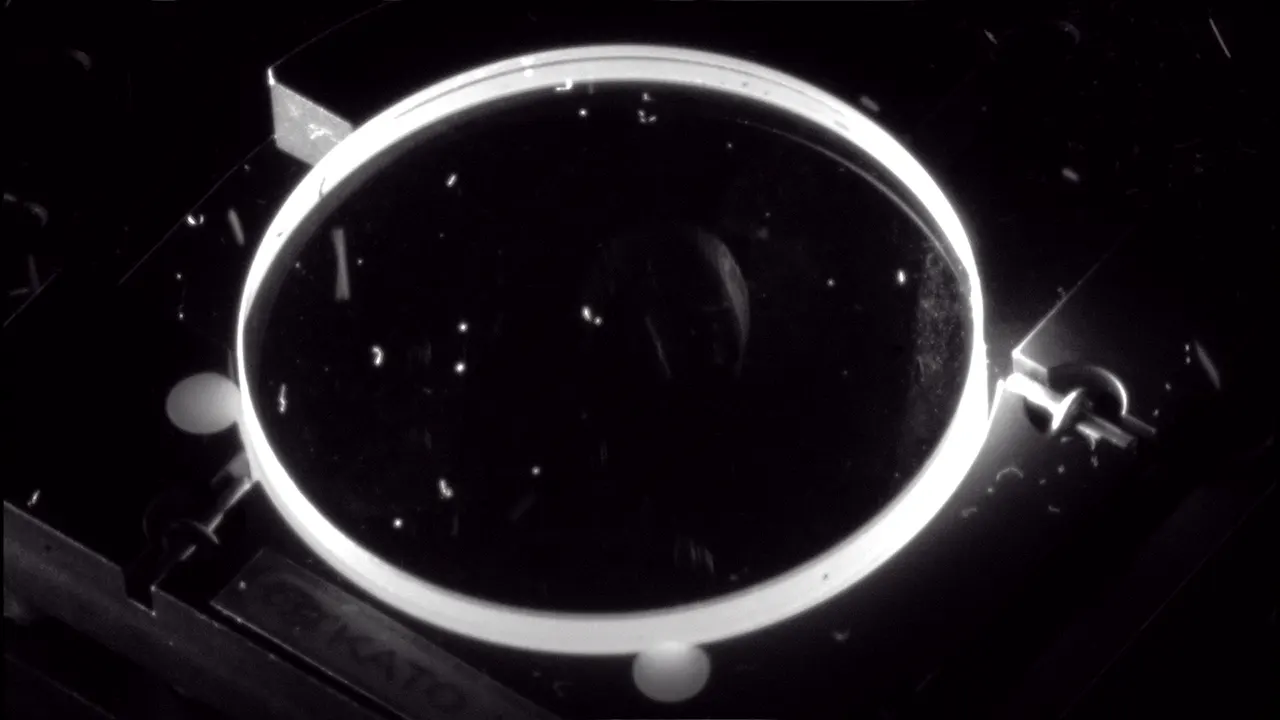

堆積・付着粒子
静的差分（画像処理）の活用により、堆積粒子や付着する粒子の把握につなげられます。

発塵源の特定
異物問題が発生した現場で、どこが発塵源になっているかを確認。人、設備、搬送、エアの影響など見直すきっかけになります。

対策前後の比較
清掃、工程条件の変更、エア見直し、設備改修などの前後で粒子の状態を比較し、変化を把握しやすくなります。

クリーンルームの評価
クリーンルームや清浄環境において、粒子の挙動や発塵状況を可視化し、環境評価や改善検討に活用できます。

工程改善
製造工程や研究設備内で粒子がどのように動いているかを確認し、異物対策や歩留まり改善の検討材料として活用できます。

社内説明・報告
可視化画像、粒子カウント、比較結果を組み合わせることで、対策の必要性や効果を社内で説明しやすくなります。

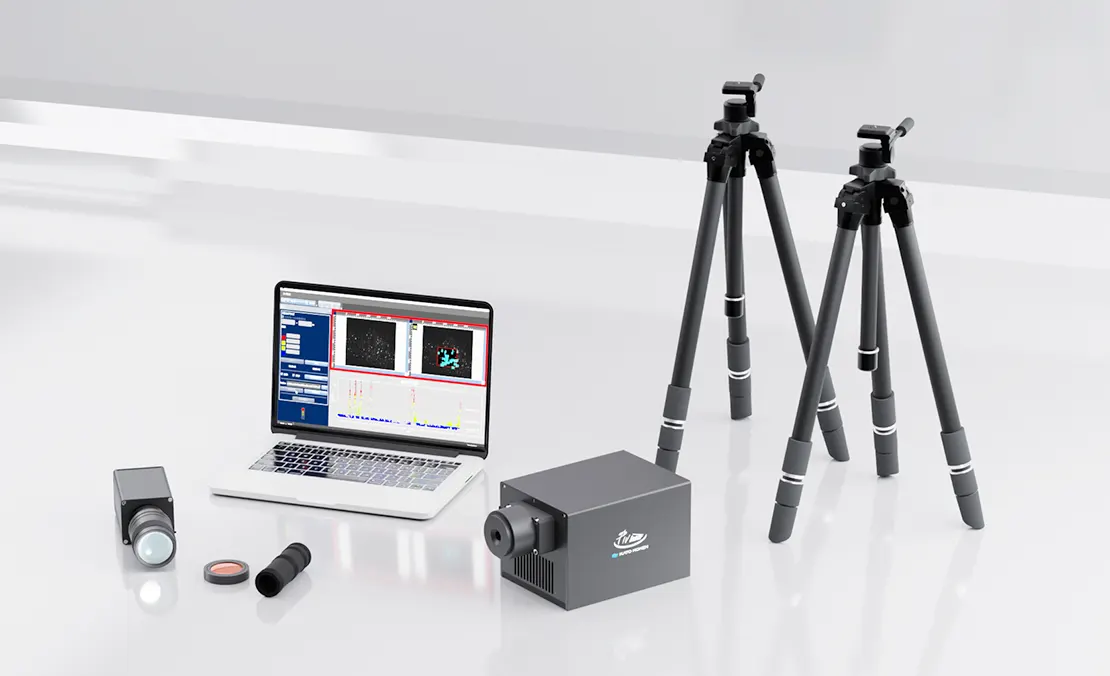

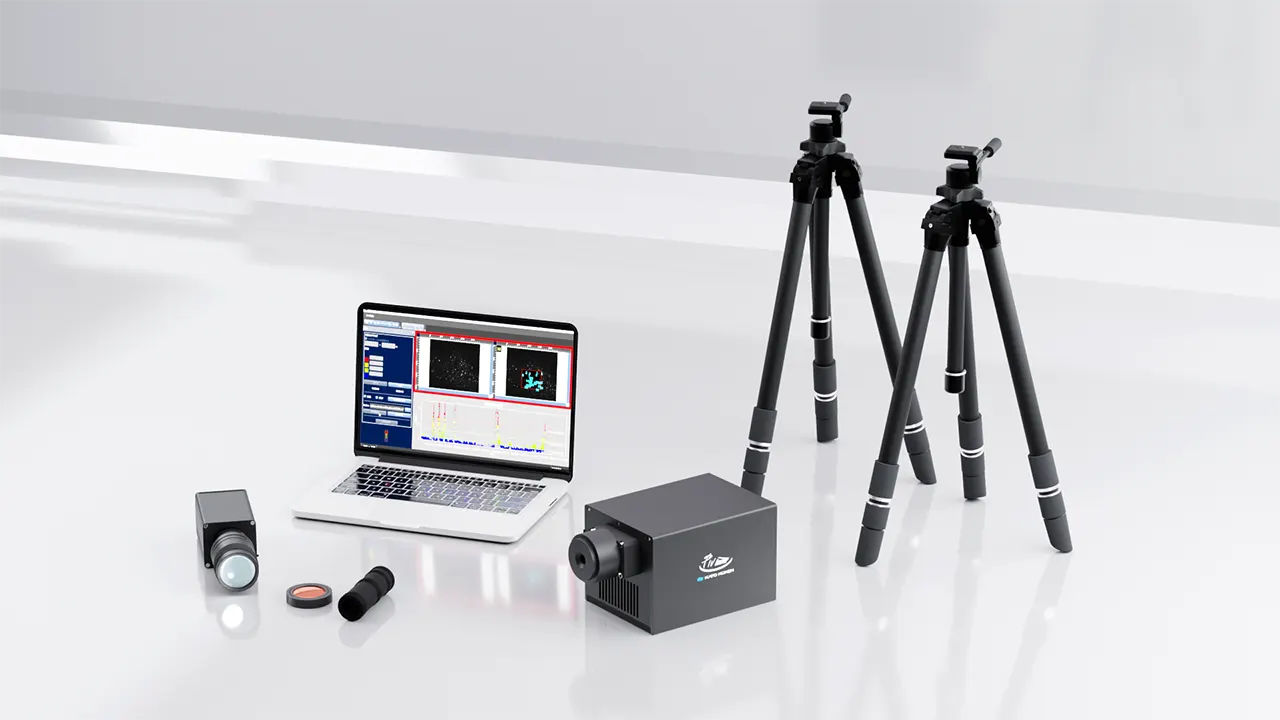

システム構成

システムとしての強み
・必要な構成が揃っているため、導入後すぐに運用しやすい
・個別に機器を選定する必要がなく、構成検討の手間を抑えられる
・可視化から評価まで、一連の流れを一つのシステムで対応できる

可視化・評価機能としての強み
・高感度カメラと画像処理により、見えにくい粒子も確認しやすい
・リアルタイム粒子カウントやグラフ表示まで含めて活用できる
・光学フィルターにより、明るい環境でも視認性を確保しやすい

設置条件や対象に応じた撮影方法をご案内し、現場で再現しやすい形で運用できるようサポートします。
可視化対象や環境に応じた構成相談も可能です。

専用高感度カメラ
製品名	微粒子可視化システムApex series AP-GR
光源	520nm（緑）半導体レーザー
出力ラインナップ	1W / 2W / 6W（ファイバー仕様）/ 10W：※すべて連続光
照射形態	シート光
対象粒子の目安	実務上は1μm以上の粒子を主対象としています。条件により、0.3μmクラスの微粒子の可視化実績があります。
解像度	500万画素
インターフェース	USB3.0
フレームレート	70fps
レンズマウント	Cマウント
微粒子可視化ソフトウェアApex
画像処理機能	・スルー、軌跡表示、超高感度（3モード）、ROI設定・静的差分・メディアフィルター・エンボス・累積輝度静止画
計測機能	・リアルタイム粒子カウント・画像重ね合わせ・静止画粒子カウント・グラフ描画・CSV出力
