VGA・8,000 fps。高感度で高速現象を捉える。

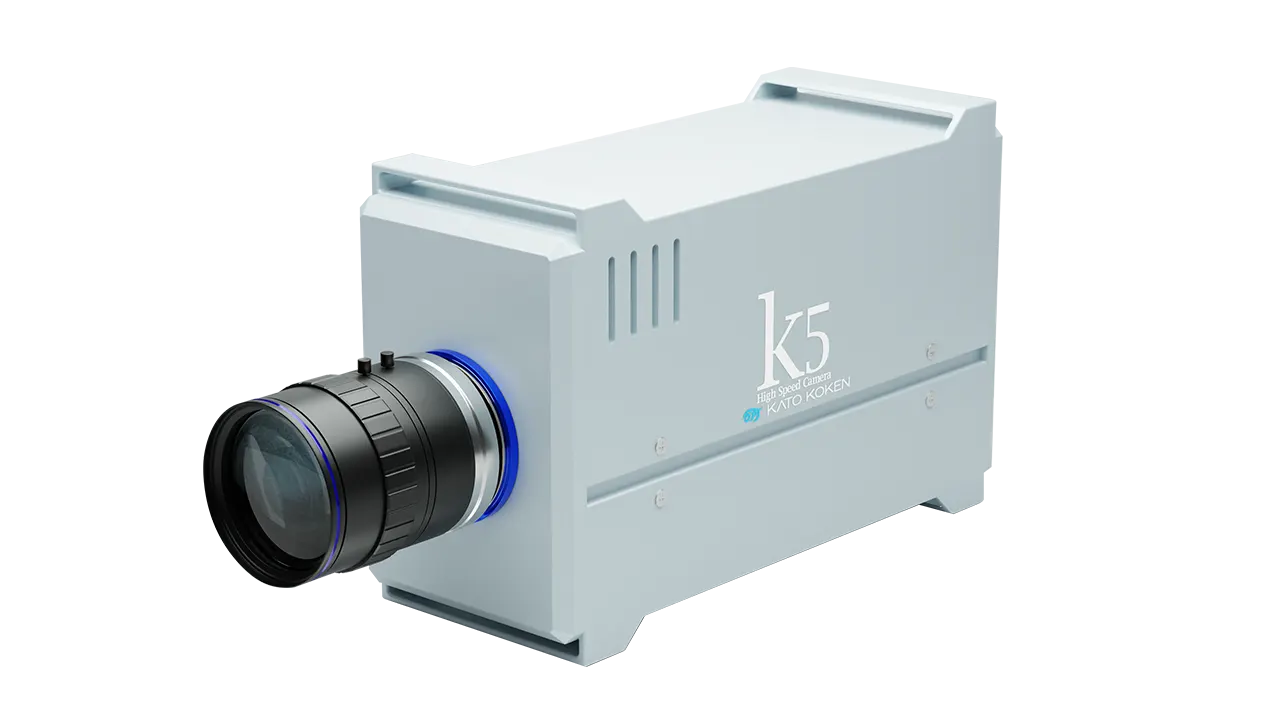

k5は、640×480 pixelのVGA解像度で8,000fpsの撮影に対応する高感度ハイスピードカメラです。高感度イメージセンサーを搭載し、短い露光時間や光量を確保しにくい高速撮影条件でも対象を捉えやすい設計です。解像度を下げることで、最高120,000fpsまで対応します。
短露光が必要な高速現象を、高感度で撮影
01｜高感度イメージセンサー
高感度イメージセンサーを搭載。短い露光時間や光量を確保しにくい高速撮影条件でも、対象を捉えやすくします。
02｜VGAで8,000 fps、最高120,000 fps
640×480 pxで8,000 fpsの撮影に対応。撮影画素数を下げることで、640×12 px時に最高120,000 fpsまで撮影速度を上げることができます。
03｜複数台を同期した3次元計測にも対応
外部同期・外部トリガーを使用して複数台を同期撮影できます。対応する解析ソフトウェアと組み合わせることで、ステレオPIV、3DPTV、3次元運動計測などに活用できます。
撮影・計測事例
サイドミラー周りの気流をステレオPIVで解析
撮影協力｜東京理科大学 工学部機械工学科 石川研究室
風洞内に自動車のサイドミラーモデルを設置し、周囲の気流をステレオPIVで計測した事例です。2台のk5で粒子画像を同期撮影し、サイドミラー後方に形成される流れ場を3成分の速度ベクトルとして解析しています。
使用機材：ハイスピードカメラ k5 ×2／KLM-600FC／Flow Expert II 2D3C
スピーカー振動時のひずみを3次元DICで計測
スピーカー振動時の変形を2台のk5で同期撮影し、Stereo-DIC Dipp-Strainで3次元解析した事例です。100Hz、200Hz、1kHzの条件で、振動による変形やひずみの違いを比較しています。
使用機材：ハイスピードカメラ k5 ×2／Stereo-DIC Dipp-Strain
製品仕様・撮影速度
仕様
| カメラタイプ | モノクロ / カラー |
|---|---|
| センサー | 1 / 1.8型 CMOSセンサー |
| ピクセルサイズ | 11.2 μｍ |
| 有効画素数 | 640×480 px（VGA） |
| レンズマウント | Cマウント（Fマウントレンズはアダプター使用） |
| インターフェース | USB 3.0 |
| シャッタースピード | 最短露光時間：3 μs（実効値） |
| 感度 | モノクロ38V/ lux.s ・ カラー20V/ lux.s |
| カメラ電源入力 | DC12 V |
| 電源供給方式 | 電源コネクタ：12ピン |
| 消費電力 | 24 W |
| 本体サイズ | W 73 × H 118 × D 187.4mm（突起物を含まず） |
| 重量 | 約1.2 kg |
| メモリ | 16 GB |
| 外部同期 | 同期マスター、同期スレイブとして動作可能 |
| 使用温度 | 0～40 ℃（結露無きこと） |
画素数・最高撮影速度・記録時間
| 画素数（pixel） | 最高撮影速度（fps） | 記録時間 |
|---|---|---|
| 640 × 480 | 8,000 | 6.9秒 |
| 640 × 240 | 16,000 | 6.9秒 |
| 640 × 116 | 30,000 | 7.7秒 |
| 640 × 44 | 60,000 | 9.3秒 |
| 640 × 12 | 120,000 | 18.6秒 |
【カタログダウンロード】k5の詳細仕様をカタログで確認
撮影速度、記録時間、製品構成などの詳細は、製品カタログでもご確認いただけます。
k5のカタログをダウンロードする
標準構成・コントロールソフトウェア
- カメラヘッド
- コントロールソフト（k-software）
- USB3.0ケーブル
- 電源ケーブル
- 収納ケース
※レンズ・PCは含まれておりません。

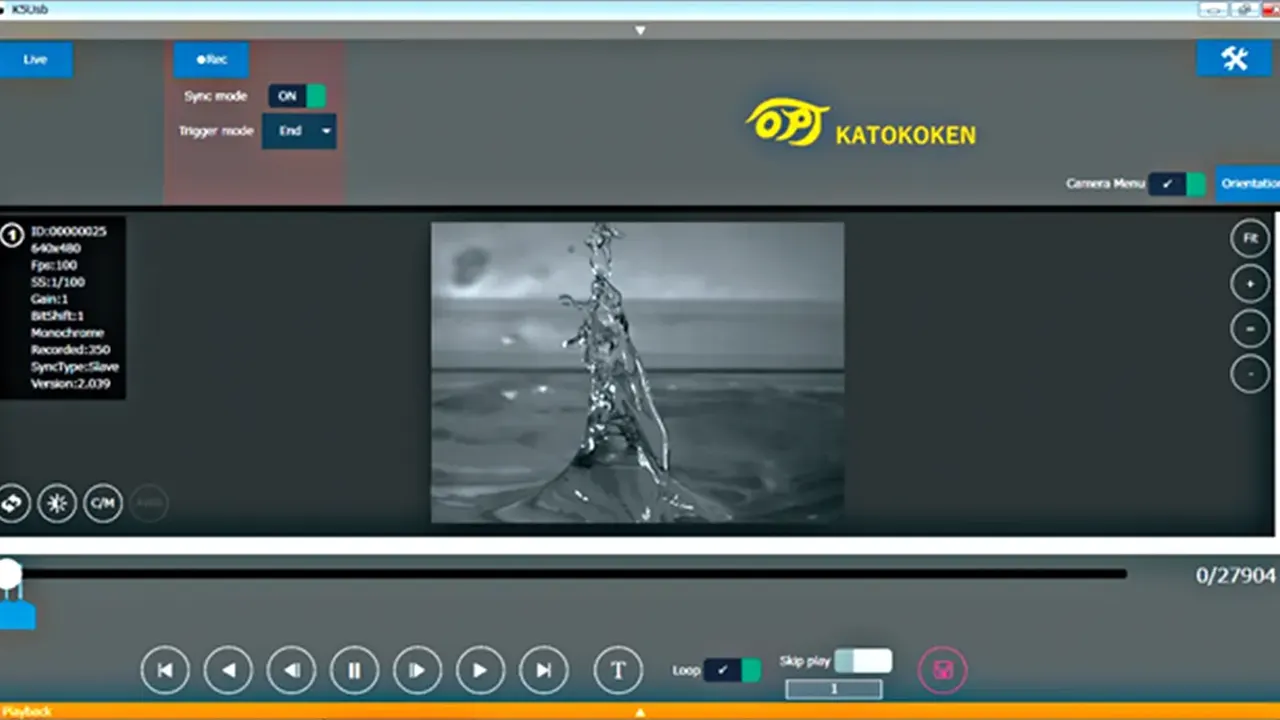

コントロールソフト「k-software」
主な機能
◇File Viewer（フレーム範囲指定、ファイル変換、画像保存）
◇簡易計測機能（2点間距離、3点角度、2直線間角度、2点円半径）
◇撮影画像計測機能（座標、速度、加速度、角度変化、多角形の面積変化）
◇画像回転 ◇グリッド表示 ◇ヒストグラム表示 ◇輝度飽和チェック機能
◇フォーカスエッジ確認機能
製品についてのお問い合わせ
製品について確認したいことがございましたら、お問い合わせください。製品選びや撮影方法についてのご相談も承ります。
仕様やラインナップは、カタログでもご確認いただけます。
