コンタミ・微粒子の可視化技術

【種類】：金属、樹脂、繊維、紙、皮脂、髪の毛など
【大きさ】：数ナノメートル ～ 数ミリメートルまで
【形状】：球形、不規則など様々

微粒子によるコンタミ（汚染・混入）は、製造現場においてさまざまな問題を引き起こし、生産効率を低下させるとともに、コストの増加を招く要因となります。

不良品の増加によるコストの上昇：
微粒子が製造プロセス中に混入すると、製品の品質が劣化し、不良品の発生が増加します。不良品の修正や廃棄には追加のコストがかかり、資材や労力が無駄になるだけでなく、全体の生産効率が低下します。

メンテナンスコストの増加：
微粒子が製造設備の内部に蓄積すると、機器の劣化や故障を引き起こします。この結果、メンテナンスや交換費用が発生し、長期的な生産効率にも悪影響を及ぼします。

微粒子によるコンタミは、精密な測定や研究において深刻な影響を与える可能性があります。特に、高精度なデータや再現性が求められる分野では、微粒子の存在が結果の信頼性を損なう要因となり得ます。

測定精度の低下：
微粒子が測定装置や対象物に付着すると、光学系やセンサーの性能が低下し、正確なデータ取得が困難になります。たとえば、微粒子が顕微鏡の視野に入ると、観察対象が遮られ正確な情報を取得できない可能性があります。

信号のノイズ化：
微粒子の存在により、測定装置が不要な信号を検出してしまう場合があります。不要な信号によってデータがノイズに埋もれ、正確な解析ができなくなることがあります。

コンタミ（コンタミネーション）は、すべての製造業に共通する課題である一方、業界や製品特性によって発生原因や問題となる粒子のサイズ、影響の現れ方が大きく異なります。代表的な業界ごとに、コンタミの主な発生原因と現場が抱える課題を整理します。

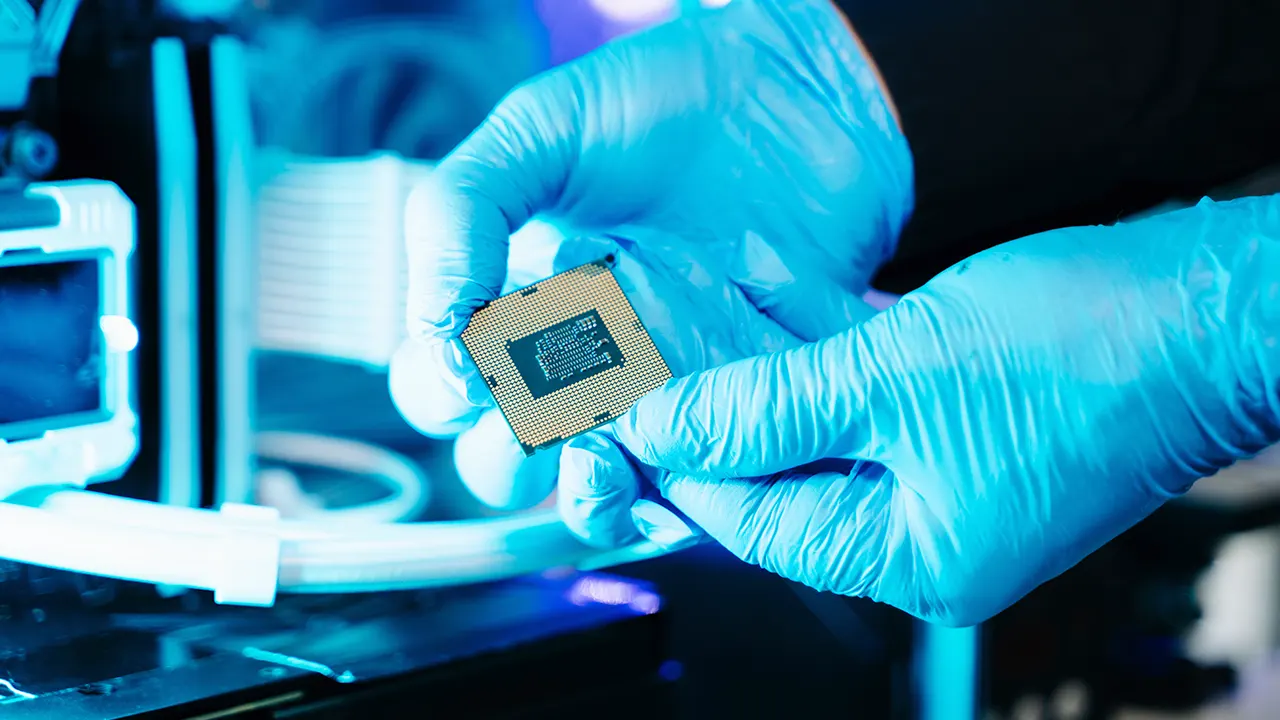

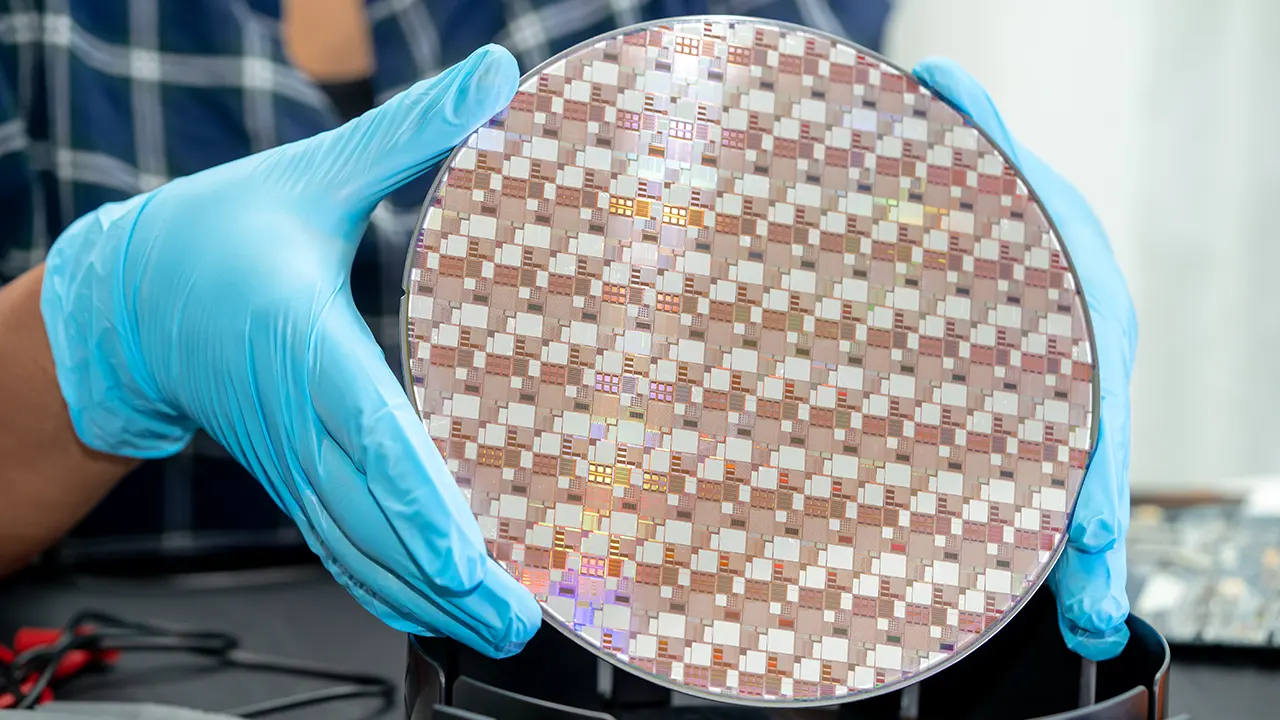

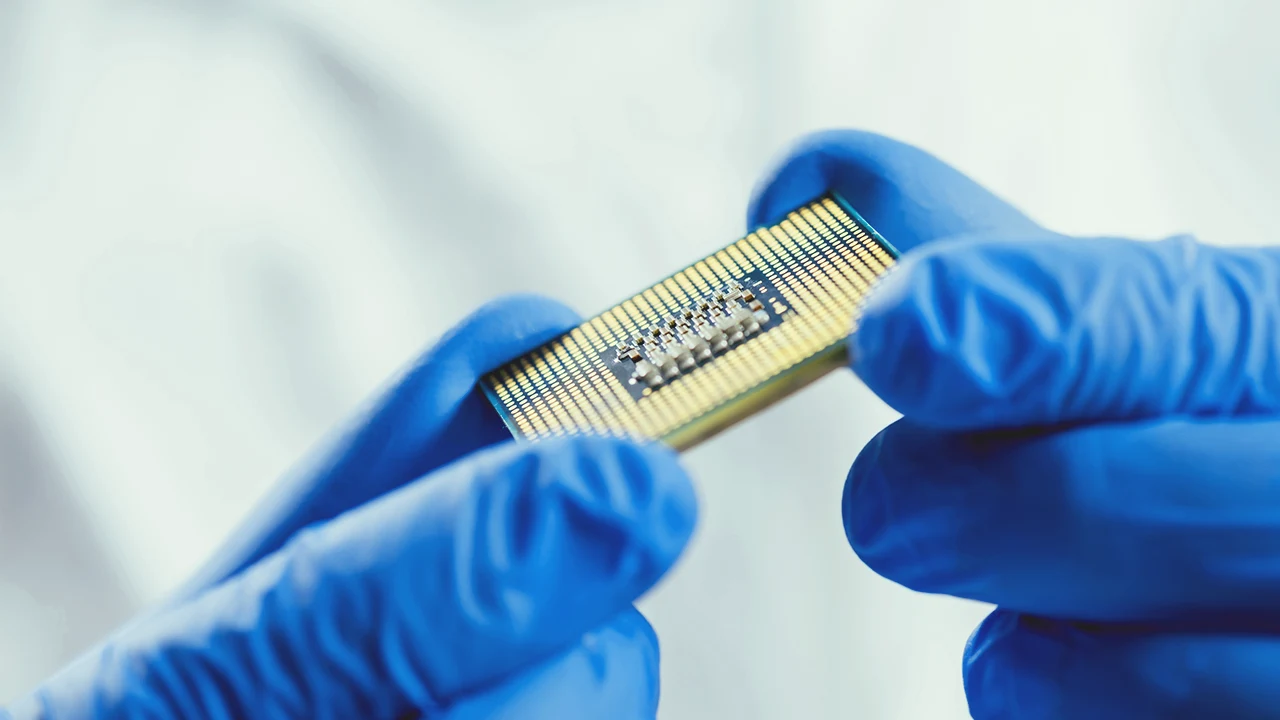

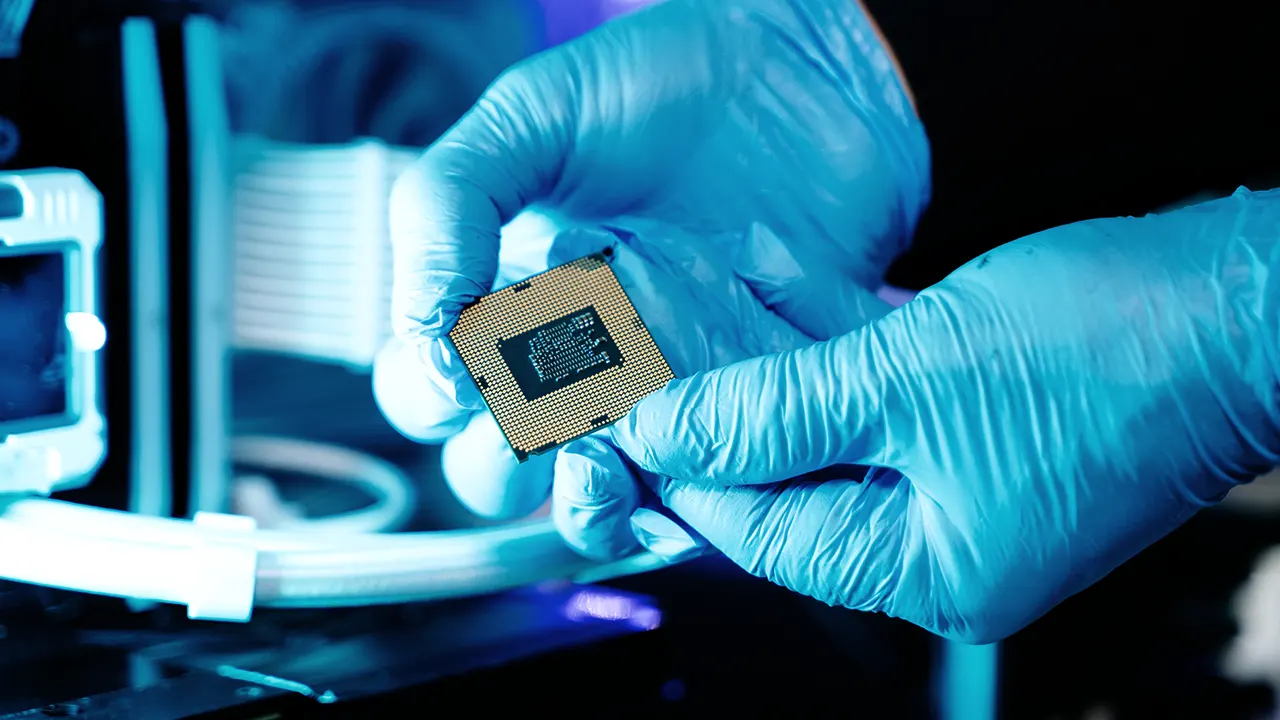

半導体・電子部品製造では、サブミクロン〜数µmレベルの微粒子が致命的な不良につながります。主な発生源は、装置の駆動部や搬送機構、作業者の動作、さらにはクリーンルーム内の気流の乱れです。

課題となるのは、粒子が極めて小さく、発生・付着の瞬間を把握しづらい点です。コンタミによる絶縁不良や回路欠陥は後工程で顕在化することが多く、発生源や付着経路の確認が難しいため、歩留まり低下や再発リスクにつながる場合があります。

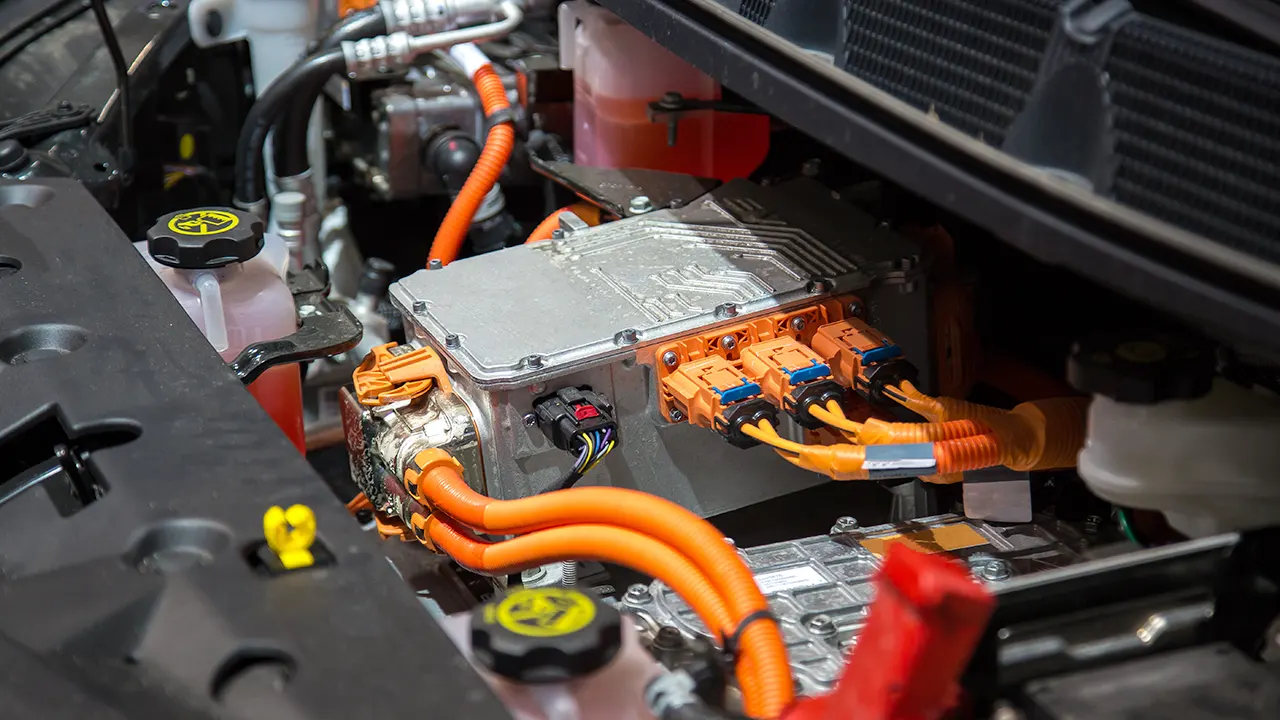

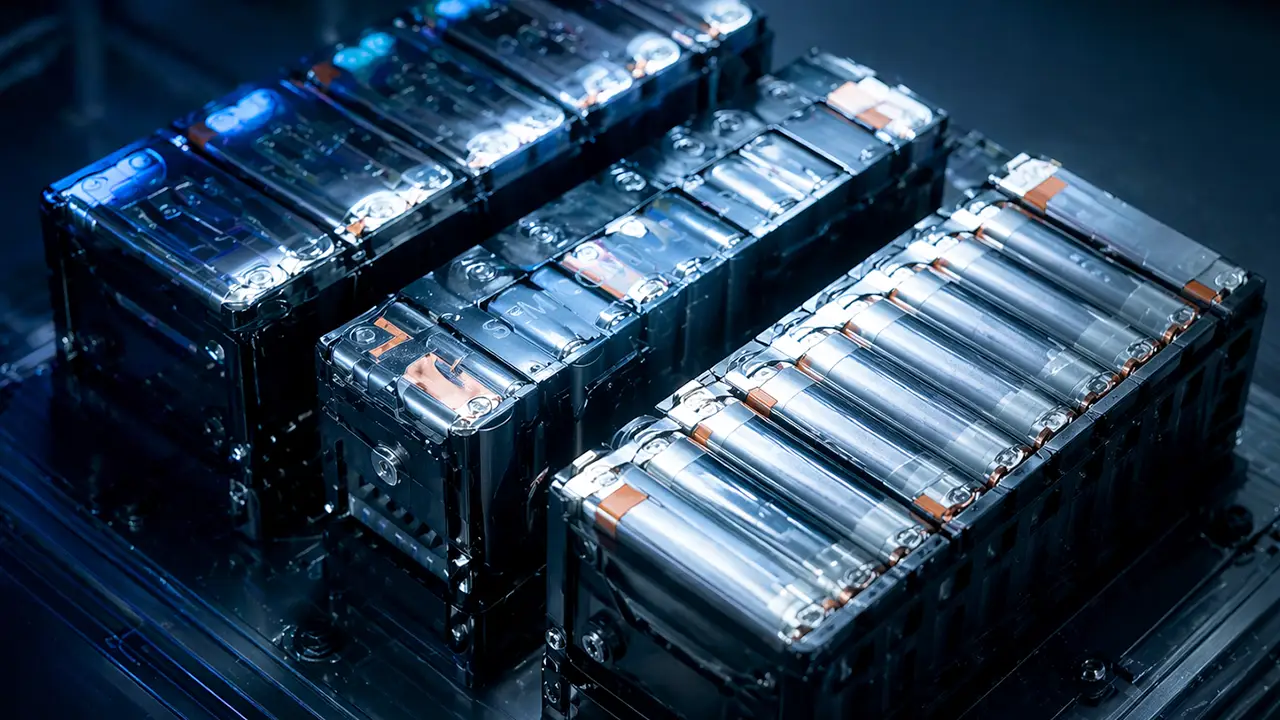

EV電池やリチウムイオン電池の製造工程では、電極、セパレータ、集電体への微粒子付着が重大な問題となります。微粒子は短絡、容量劣化、内部抵抗の増加などにつながり、製品性能や安全性に直接影響します。

この分野の課題は、電池内部で問題が進行し、外観検査では検出できないケースが多いことです。そのため、コンタミの発生源や発生タイミングを工程内で確認し、早期に対策を検討することが求められています。

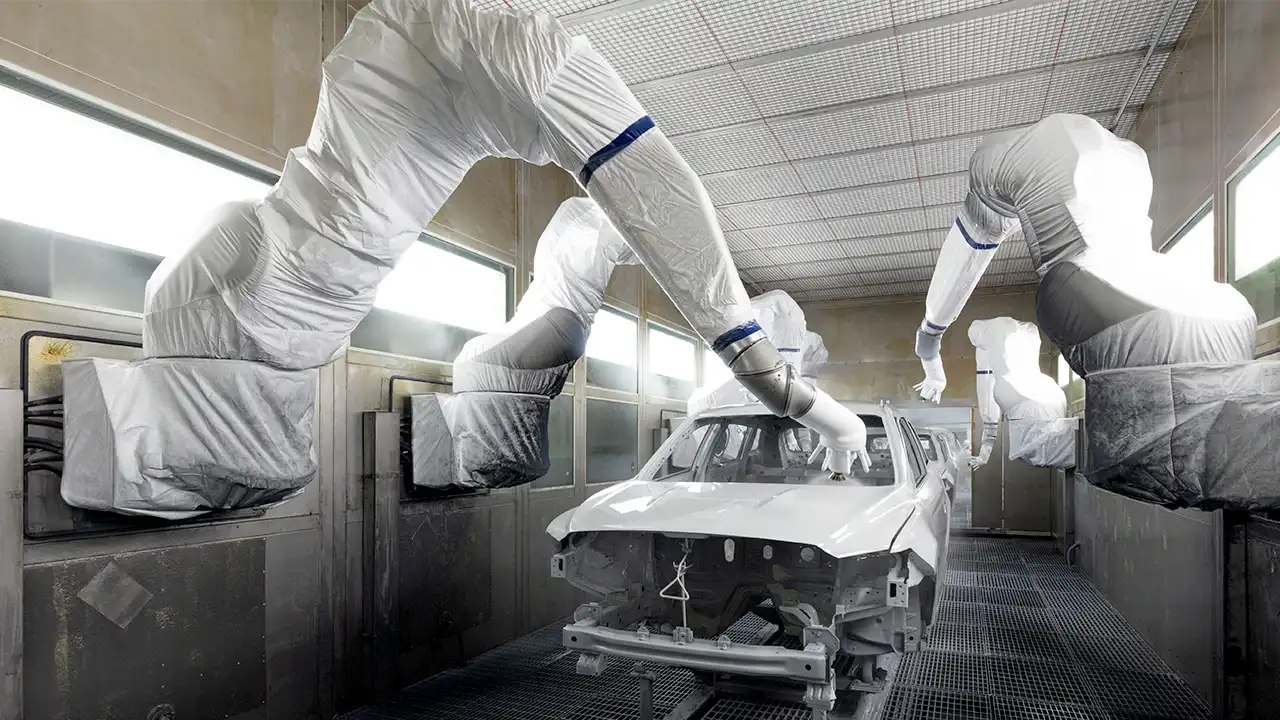

塗装工程では、塗装ブース内に浮遊する微粒子や、作業者・治具・搬送設備からの発塵が、ブツ、ザラ、ピンホールといった外観不良の原因になります。課題は、粒子の発生タイミングと塗膜欠陥が必ずしも一致しない点です。そのため、原因が曖昧なまま対策が場当たり的になり、再発を繰り返すケースが見られます。

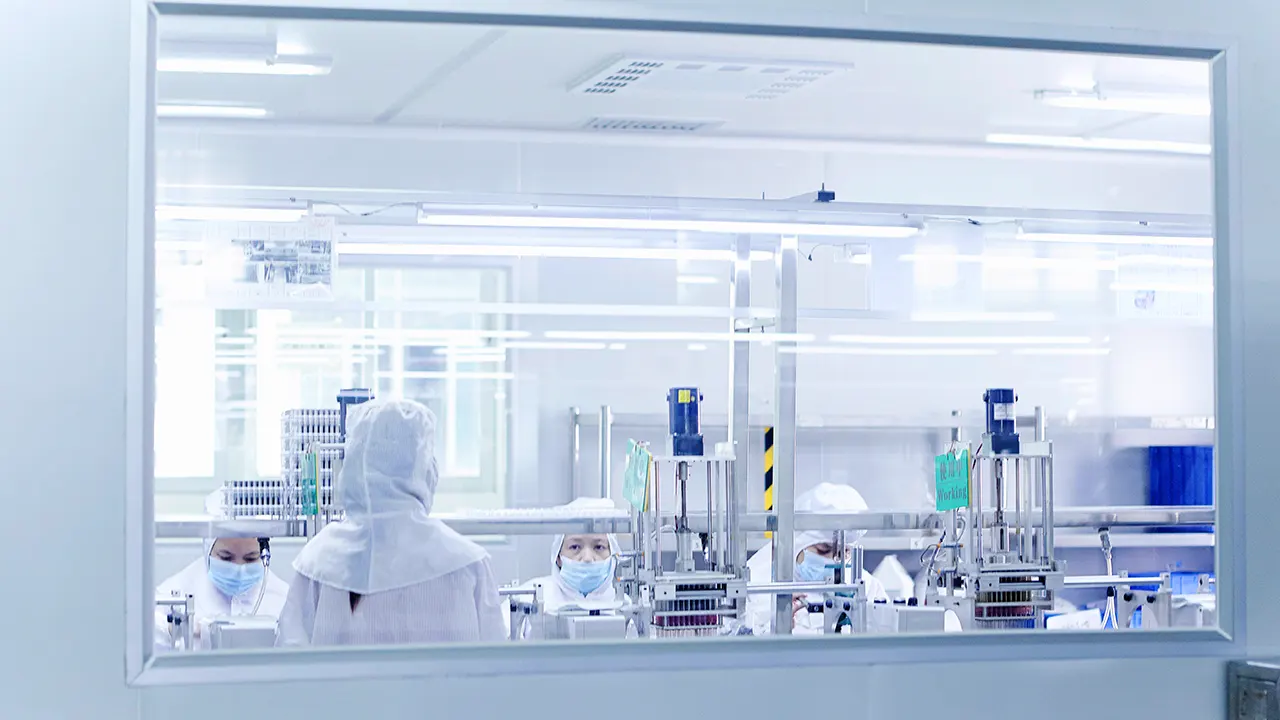

医薬・製薬分野では、コンタミは品質問題にとどまらず、人体への安全性に直結する重大リスクとなります。粉体原料の取り扱い、包装工程、作業者由来の異物などが主な発生原因です。

課題は、GMPに基づく厳格な管理が行われていても、「なぜ混入したのか」を現場で説明しきれないケースがある点です。再発防止や監査対応の観点からも、コンタミ発生メカニズムの可視化が重要になります。

いずれの業界においても共通しているのは、

・コンタミは「見えない状態」で発生・移動・付着する
・数値や基準だけでは原因を説明しきれない
・再発リスクの低減には発生メカニズムの把握が重要

という点です。

製造現場において、製品の品質を確保するために微粒子によるコンタミの対策は不可欠です。以下に、一般的なコンタミ対策をご紹介します。

クリーンルームの導入：

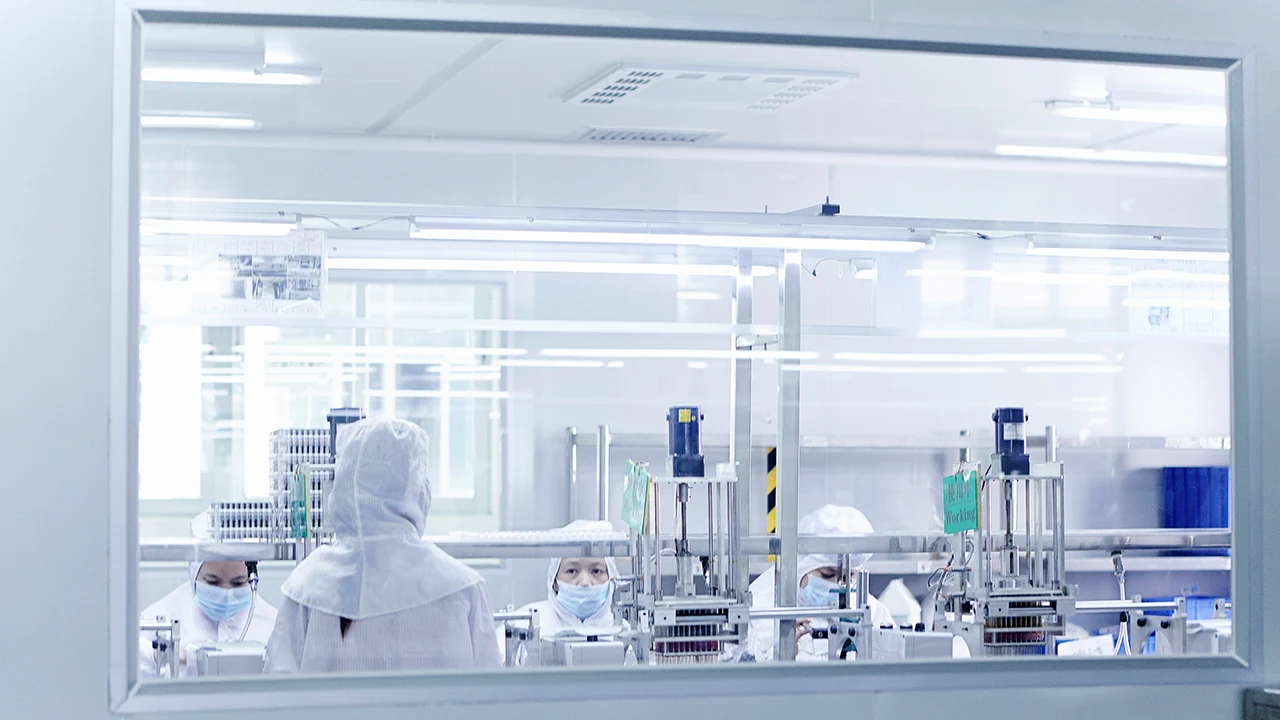

半導体や医薬品製造などの分野では、空気中の粒子を管理するためにクリーンルームが使用されます。特に、HEPAフィルターやULPAフィルターを使用した空調システムは、空気中の微粒子を効率的に除去します。

空調管理：
適切な温度、湿度、気流を維持し、微粒子の発生や拡散を抑えます。

防護服・クリーンウェアの着用：
クリーンウェア、ヘアキャップ、マスク、手袋などを着用し、衣服や皮膚から発生する微粒子を抑えます。

手洗い・衛生管理の徹底：
作業前後の手洗いや消毒を義務付けることで、微粒子の付着を最小限に抑えます。

静電気対策：
静電気は微粒子を引き寄せる原因となるため、静電気防止装置や導電性マットを活用します。

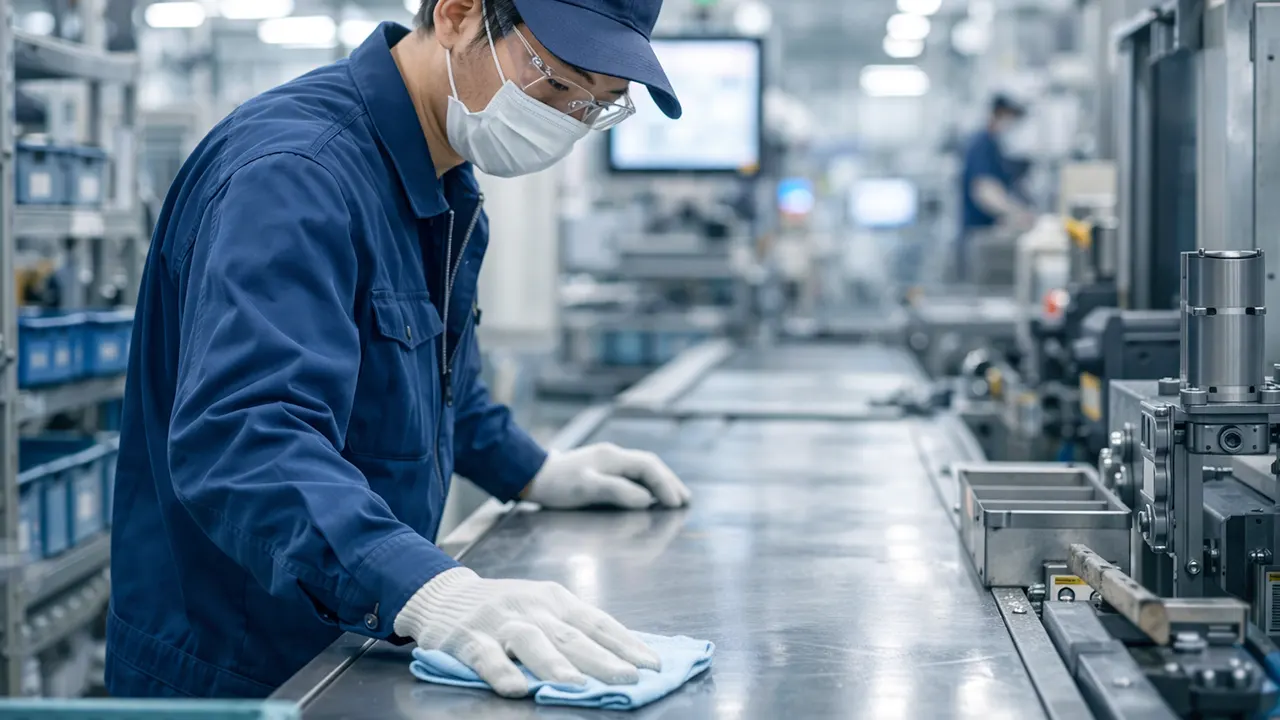

定期的な清掃：
機器やツールを使用する前後に清掃を行い、汚れや粒子の蓄積を防ぎます。

気流の制御：
気流条件を見直し、微粒子が発生源から拡散しにくい環境を整えます。

非接触な技術：
機械やロボットを使用して、作業者の接触を最小限に抑えます。

※上記はあくまで一例であり、コンタミの種類はさらに細かく分類できる場合があります。

コンタミ対策が難しい最大の理由は、微粒子の発生・移動・付着が「目に見えない現象」として進行する点にあります。多くの製造現場では、パーティクルカウンターによる粒子数測定や、クリーン度規格の管理といった数値に基づく管理が行われています。

しかし、これらの手法だけでは、コンタミの本質的な原因を十分に把握できないケースが少なくありません。数値管理は「その空間にどれくらい粒子が存在しているか」を把握するには有効ですが、

• どこで粒子が発生したのか？
• どのような動作や工程が影響しているのか？
• どの経路を通って製品に付着したのか？

といった発生場所・発生タイミング・移動経路までは把握しにくい場合があります。そのため、基準値を満たしているにもかかわらず、不良やトラブルが発生するという状況が生じます。

また、コンタミは一時的・局所的に発生することが多い点も対策を難しくしています。作業者の特定の動作、装置の起動や停止、搬送時の気流変化など、短時間に発生した粒子が製品に付着し、その後の測定では検出されないケースもあります。このような現象は、定点・定時の測定だけでは捉えることができません。

さらに、コンタミ対策が場当たり的になりやすいことも課題です。原因が明確でないまま清掃頻度の増加や設備の追加といった対策を行っても、根本原因が解消されなければ再発を繰り返す可能性があります。結果として、対策コストが増加する一方で、改善につながりにくいケースもあります。

このように、コンタミ対策には「数値で管理する」だけでなく、「現象として理解する」視点が不可欠です。微粒子が実際にどのように発生し、どのように拡散・付着しているのかを把握することが、再発リスクの低減に向けたコンタミ対策の検討につながります。

カトウ光研では、見えにくい微粒子を可視化し、コンタミの発生源や移動経路、対策前後の変化確認を支援する「微粒子可視化システム Apex series」を提案しています。

コンタミ対策では、粒子数を数値で管理するだけでなく、微粒子が「どこから発生し、どのように移動し、どこへ付着するのか」を現象として確認することが重要です。

Apex seriesは、光源・高感度カメラ・専用ソフトウェアを組み合わせることで、浮遊粒子や堆積粒子の可視化、リアルタイム粒子カウント、対策前後の比較確認を支援します。

対象粒子サイズや使用環境に応じて、AP-GR / AP-Yellow / AP-LR の3モデルから選定できます。

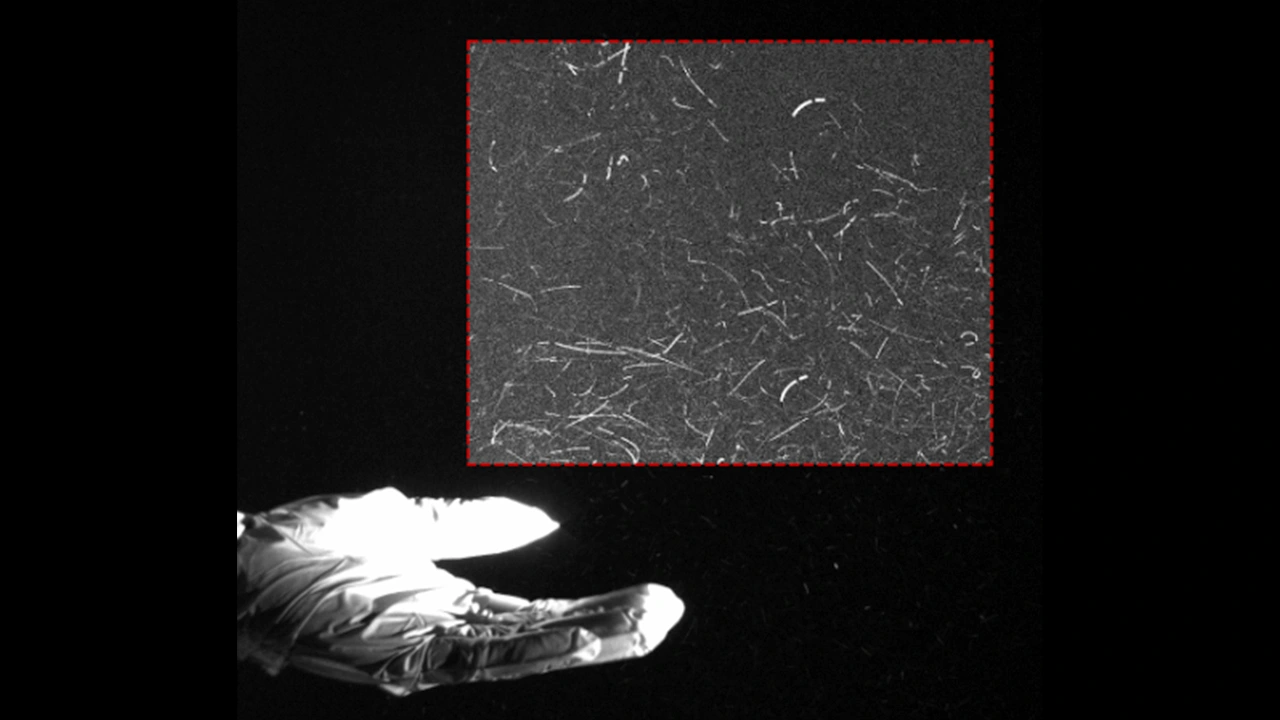

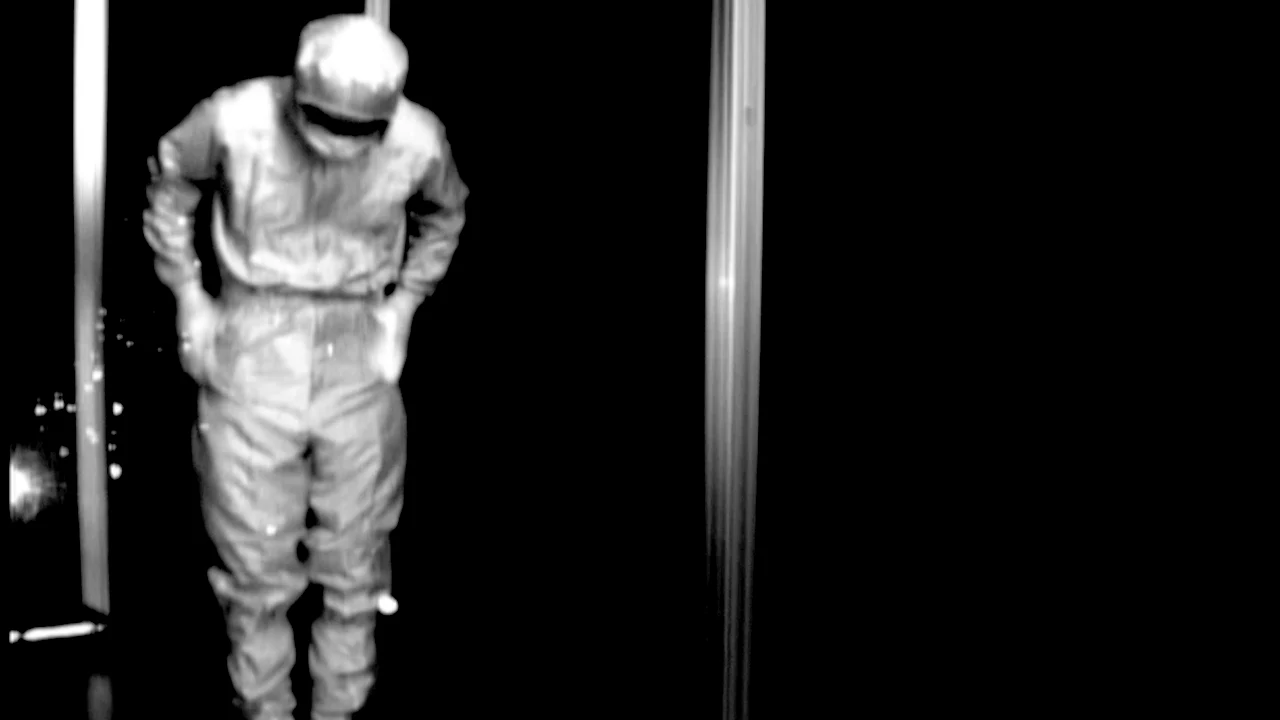

微粒子可視化技術を用いることで、作業環境や製造プロセス内で、粒子がどこから発生しているのかを映像として確認しやすくなります。作業者の動作、装置の駆動部、搬送工程、部材の開封、エアブローなど、粒子が発生するタイミングや場所の確認に活用できます。

浮遊する微粒子の動きを可視化することで、クリーンルームや作業環境内における粒子の移動方向、拡散範囲、付着しやすい箇所を確認しやすくなります。数値だけでは把握しにくい、局所的・一時的な発塵の確認にも活用できます。

微粒子の可視化映像は、作業者への教育や、改善活動の説明資料としても活用できます。見えにくいコンタミのリスクを映像で共有することで、作業動作の見直しや対策前後の比較確認に役立ちます。

発生源の確認に活用できる：
微粒子の発生や移動を映像で確認することで、どの作業・装置・工程が発塵に関係しているのかを把握しやすくなります。

対策前後の変化を比較しやすい：
清掃、気流改善、作業手順の変更、設備対策などを行った前後で、粒子の動きや粒子数の変化を比較できます。

社内説明・改善活動に活用しやすい：
コンタミは目に見えにくいため、現場で課題を共有しづらい場合があります。可視化映像を活用することで、作業者教育や改善提案、社内説明に使いやすい資料として活用できます。
