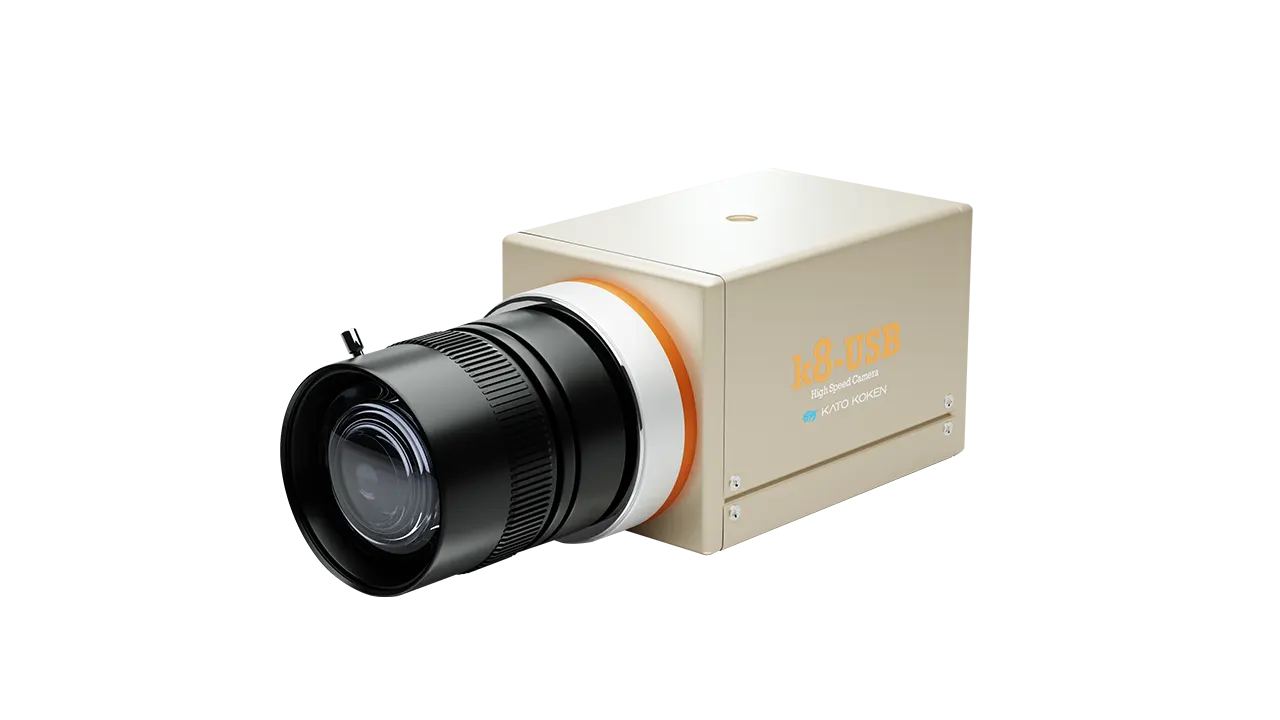

530万画素・100コマ/秒 高解像度撮影に対応する小型USBモデル
k8-USBは、2,592×2,048 pixel（約530万画素）で100コマ/秒、フルHD解像度で250コマ/秒、VGA解像度で1,000コマ/秒の撮影に対応するハイスピードカメラです。解像度を下げることで、最高7,500コマ/秒まで撮影速度を選択できます。
44×44×81.5 mm、約210 gの小型・軽量筐体で、USB 3.0によるPC接続とUSBバスパワー動作に対応しています。
撮影データは、カメラ内蔵の2 GBメモリへ記録する方式と、DMA転送によってPCメモリへ記録する方式を選択できます。撮影速度を優先する場合と、記録時間を延長したい場合に応じて、記録方式を使い分けられます。
ハイスピードカメラk8-USBの特長
高解像度
2,592×2,048pxで最高100コマ/秒の撮影が可能です。最高撮影速度7,500fps。
カメラ内蔵メモリと長時間撮影用PCメモリ
高速転送が可能なカメラ内蔵メモリ（2GB）と、PCメモリを使用したDMA転送による長時間撮影の切り替えが可能です。
軽量でコンパクト
記録用メモリを内蔵しているカメラとしては小型軽量。44×44×81.5mm、重さ210gの手のひらサイズの筐体です。
マルチカメラ同期撮影
外部同期・外部トリガーにより、複数カメラの同時撮影が容易に行えます。
3次元計測対応
ステレオ3次元運動計測や3DPTVによる3次元流速計測、ステレオPIVにも最適です。
使いやすいキャプチャーソフト
標準付属の制御ソフトウェアで、マルチカメラの映像確認や制御も簡単。タブレットPCを意識した明快なGUIで、機動性の高い現場運用が可能です。
製品概要
仕様
| カメラタイプ | モノクロ / カラー | |
|---|---|---|
| センサー | 1インチ CMOSセンサー | |
| 有効画素数 | 2,592 × 2,048（530万画素） | |
| ピクセルサイズ | 4.8 μm | |
| シャッタースピード | 最短露光時間：52 μs（実効値） | |
| 感度（@550nm） | 7.5V/ lx.s | |
| A/D | 10 bit | |
| 電源供給方法 | USBバスパワー | |
| サイズ | 44 × 44 × 81.5mm（突起物除く） | |
| 消費電力 | 4.5 W以下 | |
| 重量 | 約230 g | |
| レンズマウント | Cマウント（Fマウントレンズはアダプター使用） | |
| データ出力 | USB 3.0 | |
| 記録方式 | カメラ内蔵2GBメモリ DMA転送※によるPCメモリ（大容量記録用） ※Direct Memory Access：PCのメモリに直接アクセスして撮影時間を長くすることができます。 | |
| 外部同期 | マスターまたはスレーブとして動作可能 | |
| 使用温度 | 0～40℃（結露無きこと） | |
画素と撮影速度
画素数（Pixel） | 撮影速度（fps）：内蔵メモリモード | 撮影速度（fps）：DMAモード |
|---|---|---|
2,592 × 2,048 | 100 | 60 |
1,920 ×1,080 | 250 | 150 |
1,600 × 1,200 | 250 | 150 |
| 1,280 × 1,024 | 300 | 200 |
| 1,024 × 1,024 | 400 | 250 |
| 1,280 × 768 | 500 | 300 |
| 1,024 × 768 | 500 | 300 |
| 800 × 600 | 800 | 500 |
| 640 × 480 | 1,000 | 800 |
| 512 × 480 | 1,500 | 1,000 |
| 576 × 256 | 2,000 | 1,500 |
| 320 × 320 | 2,000 | ー |
| 320 × 240 | 2,500 | ー |
| 240 × 180 | 3,000 | ー |
| 320 × 120 | 4,000 | ー |
DMA転送による長時間記録
DMA転送モードでは、撮影データをUSB 3.0経由でPCのメインメモリへ転送しながら記録します。カメラ内蔵の2 GBメモリだけを使用する場合に比べ、PCのメモリ容量を活用して記録時間を延長できます。
ただし、DMA転送時に選択できる解像度や撮影速度は、USB 3.0の実効転送速度やPCの仕様、接続環境によって異なります。高い撮影速度を優先する場合は内蔵メモリ記録、記録時間を優先する場合はDMA転送というように、撮影条件に応じて記録方式を選択できます。
記録枚数・記録時間（参考値）
| 画素数 | 撮影速度 | 記録枚数（内蔵2GBメモリ時） | 記録時間（内蔵2GBメモリ時） |
|---|---|---|---|
| 2,592 × 2,048pixel | 100fps | 399枚 | 4秒 |
| 1,920 × 1,080 pixel | 250fps | 1,030枚 | 4.1秒 |
| 1,280 × 768pixel | 500fps | 2,178枚 | 4.3秒 |
| 640 × 480pixel | 1,000fps | 6,982枚 | 6.9秒 |
製品構成
- カメラヘッド
- コントロールソフト（k-software）
- USB3.0ケーブル
※レンズ・PCは含まれておりません。

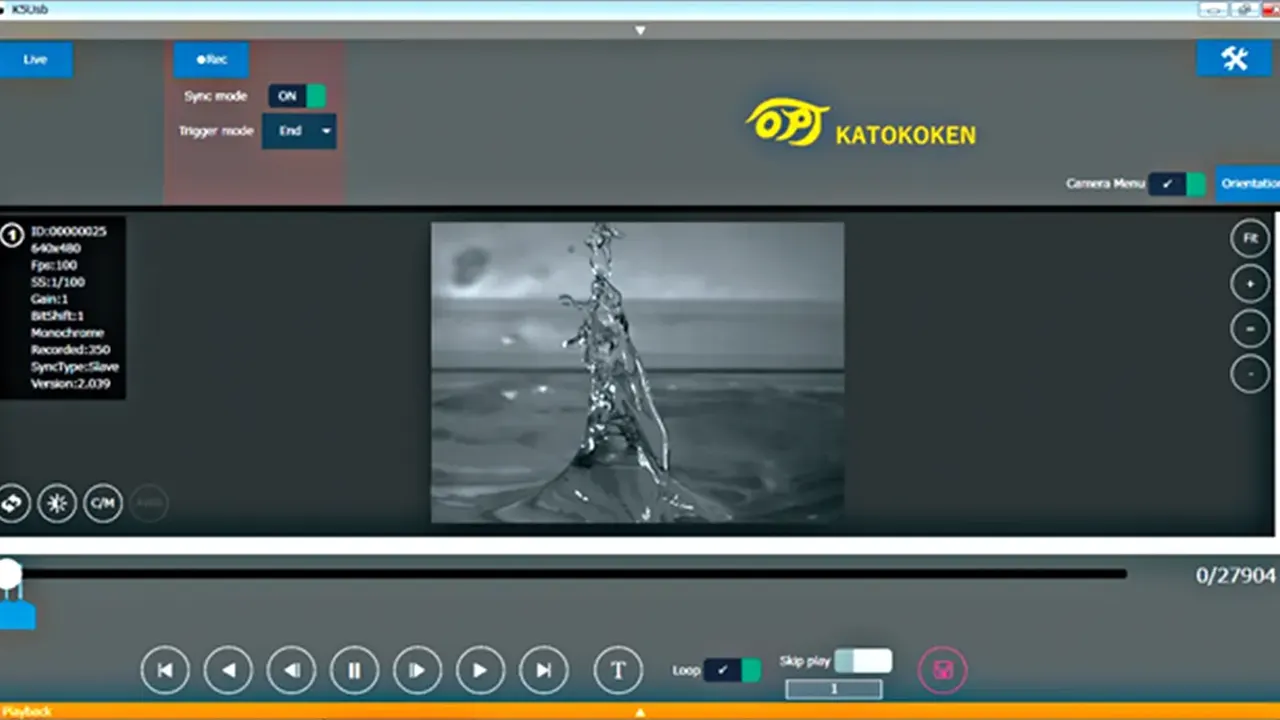

コントロールソフト「k-software」
主な機能
◇File Viewer（フレーム範囲指定、ファイル変換、画像保存）
◇簡易計測機能（2点間距離、3点角度、2直線間角度、2点円半径）
◇撮影画像計測機能（座標、速度、加速度、角度変化、多角形の面積変化）
◇画像回転 ◇グリッド表示 ◇ヒストグラム表示 ◇輝度飽和チェック機能
◇フォーカスエッジ確認機能
PCとの接続イメージ

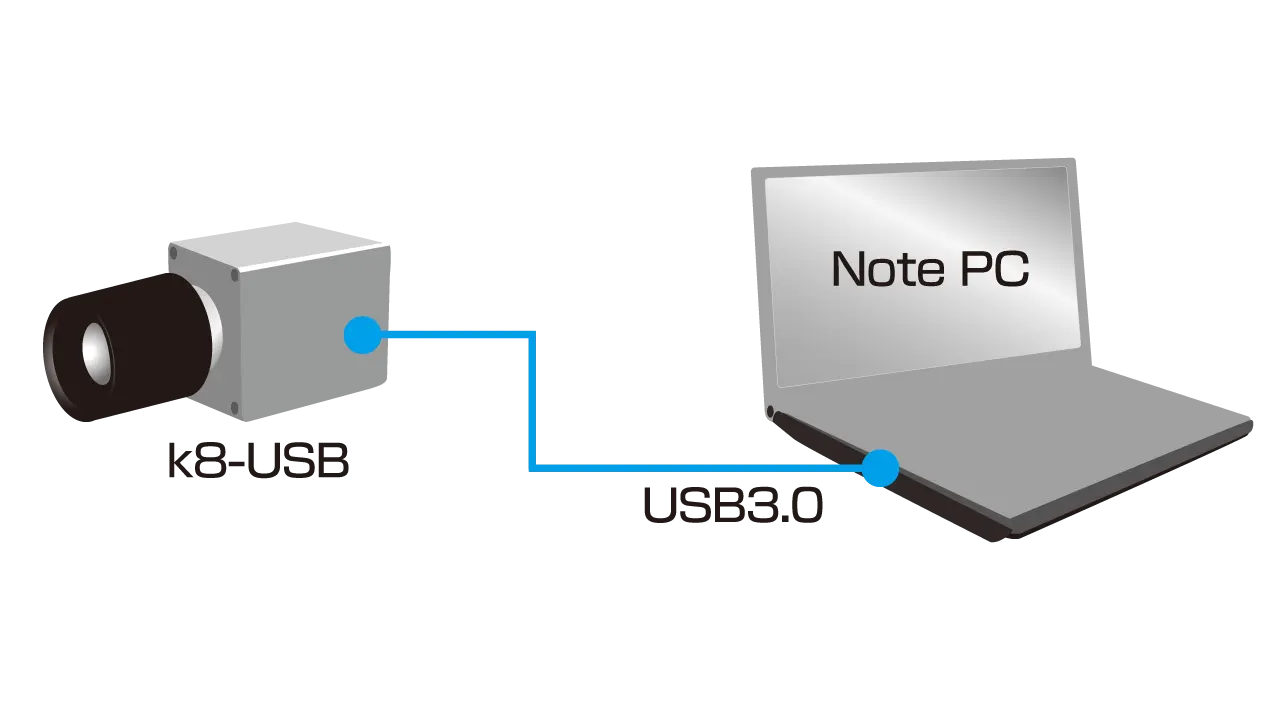

カメラとPCの接続イメージ
USB3.0で簡単に接続可能です。内蔵メモリ（2GB）を使用した撮影モードとDMA転送（ダイレクトメモリアクセス）の撮影モードが選択できます。
※DMA転送モードでは、PCメモリに直接アクセスして記録します。
記録枚数は増えますが、転送は遅くなります。

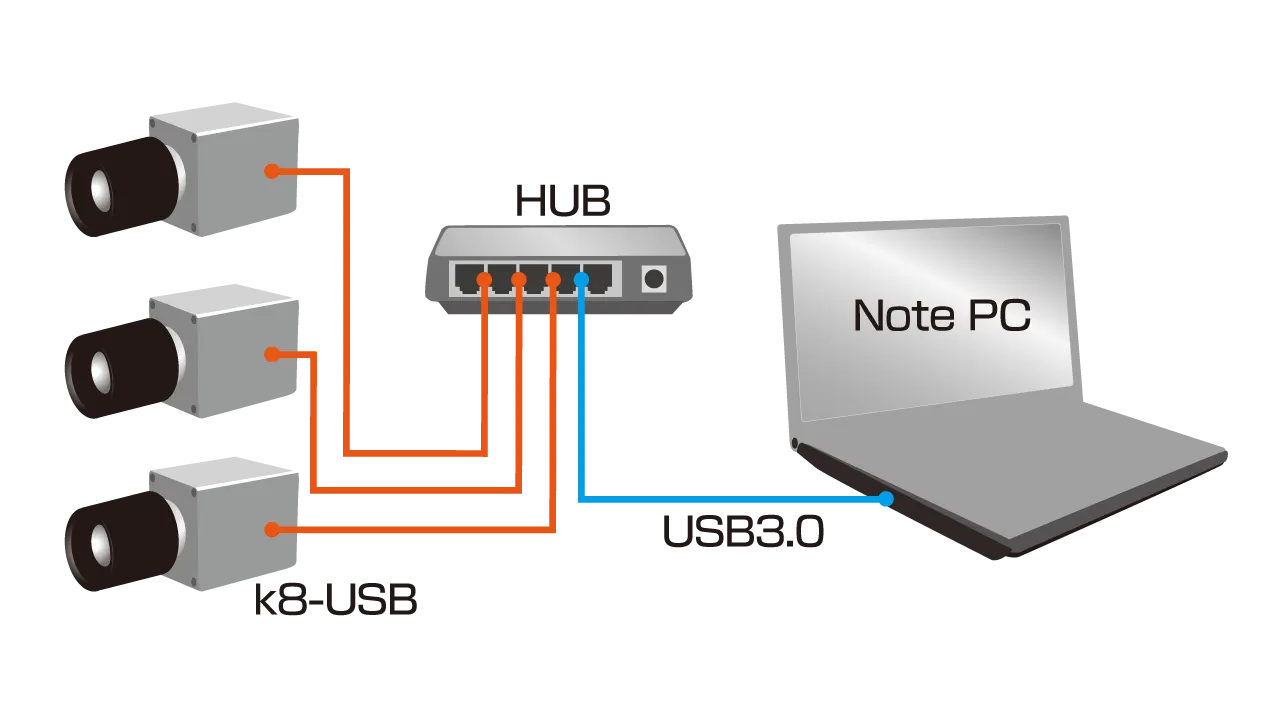

複数のカメラで撮影
ハブを経由して接続すれば、PC1台で簡単にマルチカメラシステムの構築ができます。3次元計測への拡張も容易です。
※複数台のカメラ撮影には、別途同期ケーブルが必要になります。
また、ハブとハブ～PC間ケーブルは別売りオプションです。
導入前の確認や技術的なご相談を承ります
用途や条件に合うか確認したい方、構成・設置・デモ・見積について相談したい方は、お問い合わせ・技術相談フォームよりご相談ください。
仕様やラインナップを資料で確認したい方は、カタログをご利用ください。
