PIV関連機器
PIV計測に必要な関連機器を、用途に合わせて構成
PIV計測では、レーザー光源、ハイスピードカメラ、解析ソフトウェア、トレーサー粒子、シーディング装置などを組み合わせて、対象の流れを撮影・解析します。
カトウ光研では、PIVシステム一式だけでなく、レーザー光源のみ、解析ソフトウェアのみ、トレーサー粒子やシーディング装置のみといった機器単体のご相談にも対応しています。既存のカメラやレーザーを活用した構成についても、仕様を確認したうえでご案内します。
PIV関連機器とは
PIV関連機器とは、PIV計測を行うために必要となるレーザー光源、解析ソフトウェア、トレーサー粒子、シーディング装置、周辺機器などを指します。
PIVシステム一式を新しく導入する場合だけでなく、既存設備に機器を追加したい場合や、解析ソフトウェアを更新したい場合、計測対象に合わせてレーザー光源やトレーサー粒子を見直したい場合にも、関連機器の選定が重要になります。
このページでは、PIV計測を構成する主な関連機器を、カテゴリ別にご紹介します。2D2C PIVとステレオPIVの選定を含めてシステム全体を検討したい場合は、PIVシステムの選び方ページをご確認ください。
機器単体・既存設備への追加もご相談いただけます
PIV関連機器ページでは、PIVシステム一式ではなく、レーザー光源、ハイスピードカメラ、PIV解析ソフトウェア、トレーサー粒子・供給装置などを個別に確認できます。
すでにカメラやレーザー、実験装置をお持ちの場合でも、PIV計測に活用できるか確認できます。既存設備の仕様を確認したうえで、必要な機器だけを追加する構成や、解析ソフトウェアのみの導入についてもご案内します。
システム全体の選定や、2D2C PIV・ステレオPIVの違いから確認したい場合は、PIVシステムの選び方ページをご確認ください。
PIV関連機器について相談する PIVシステムの選び方を見る

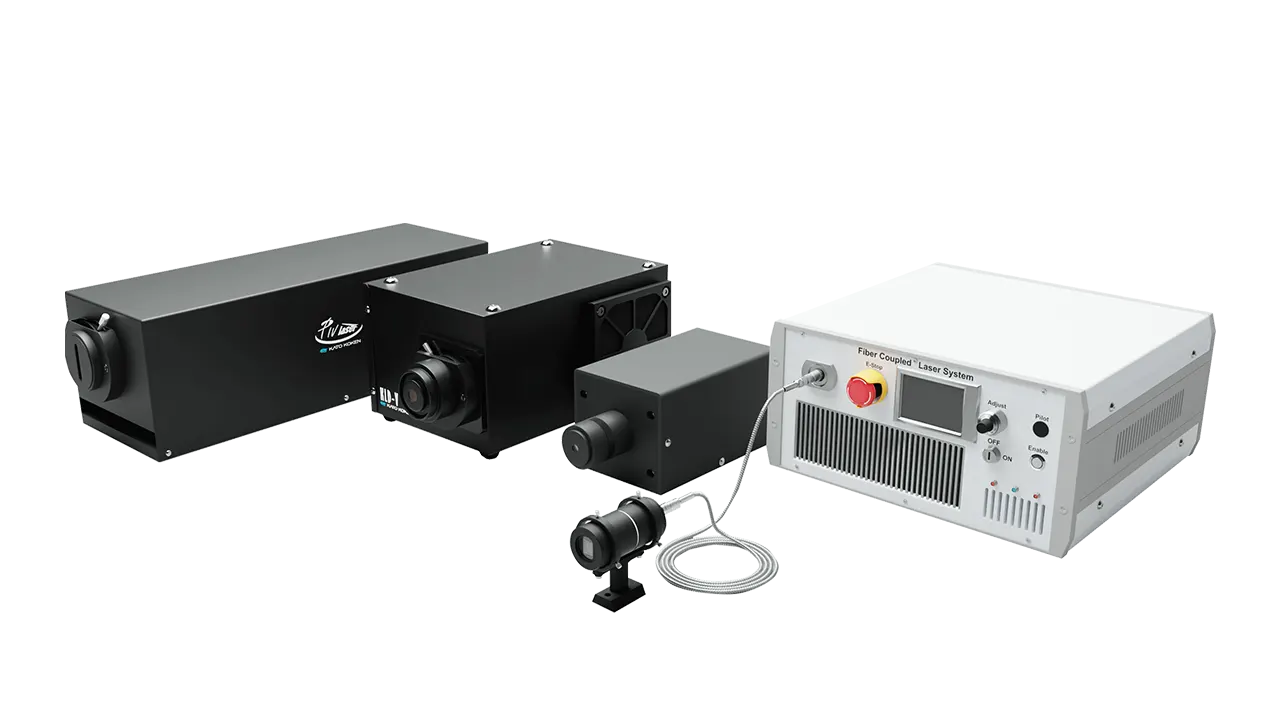

PIVレーザー光源・シート光源
PIVレーザー光源は、トレーサー粒子を明るく撮影するために使用する光源です。PIV計測では、流れ場の計測断面をシート状の光で照明し、その面内を移動する粒子画像をカメラで撮影します。
撮影範囲が広い場合、流速が速い場合、粒子画像を明るく捉えたい場合には、十分な光量と安定したシート光が必要です。照射位置に制約がある実験では、ファイバー出力型のレーザー光源が適する場合もあります。

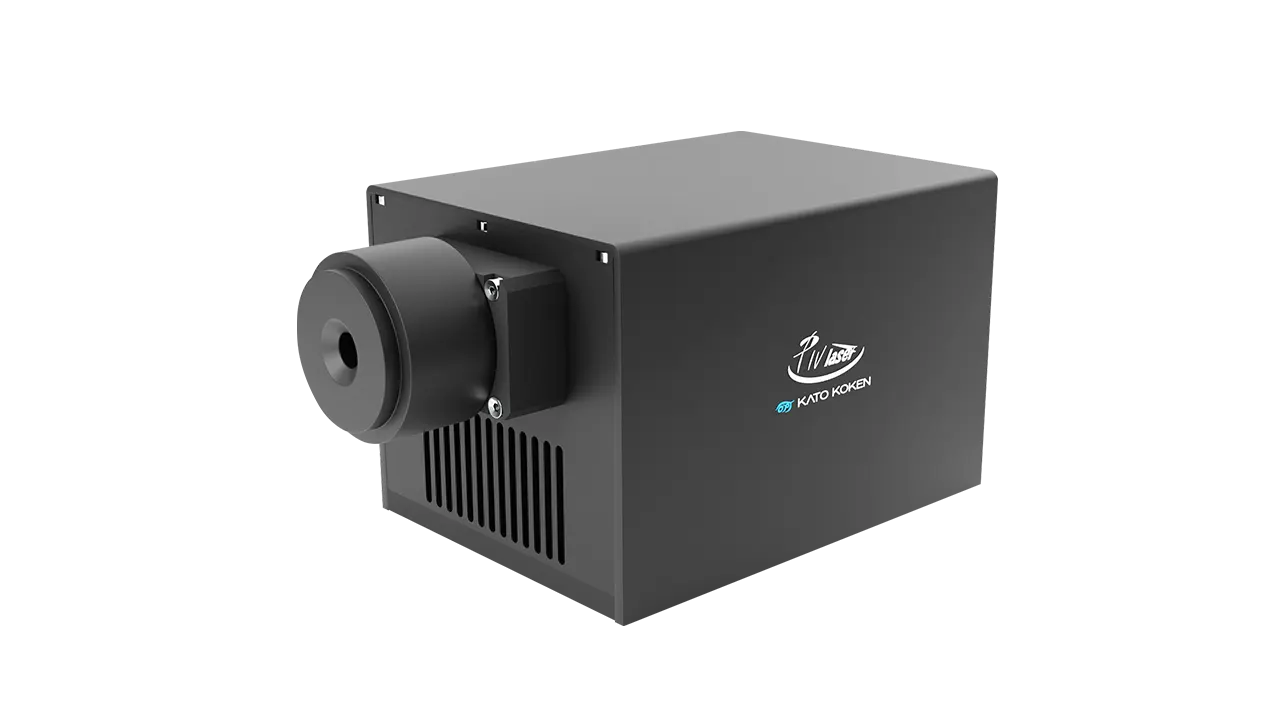

PIV Laser GII series
PIV計測用の高出力レーザーシート光源です。広い撮影範囲や流速のある対象でも、トレーサー粒子を明るく照明し、安定した粒子画像の取得を支援します。2D2C PIV、ステレオPIVのシステム構成に合わせてご相談いただけます。

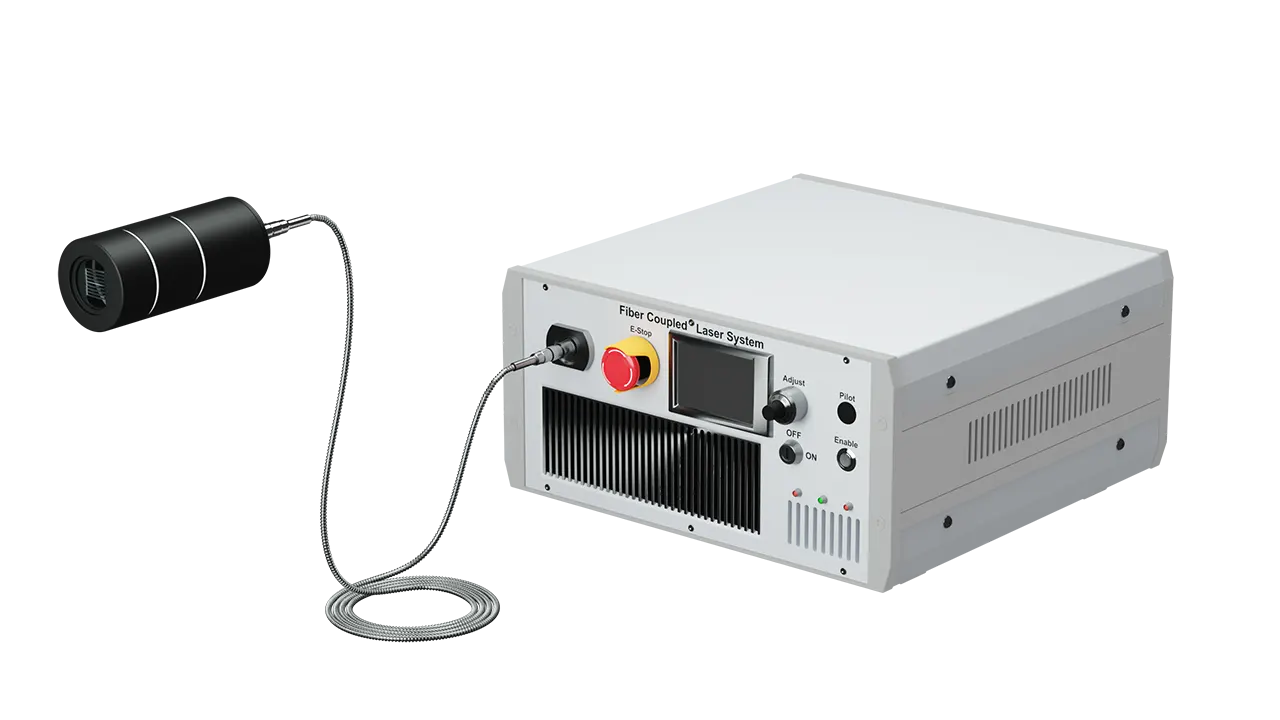

PIV Laser Fiber Spectra series
波長520nm・出力6Wのファイバー出力型PIVレーザー光源です。レーザー本体から離れた位置にシート光を導けるため、水槽実験や装置内部など、照射位置に制約があるPIV計測に適しています。

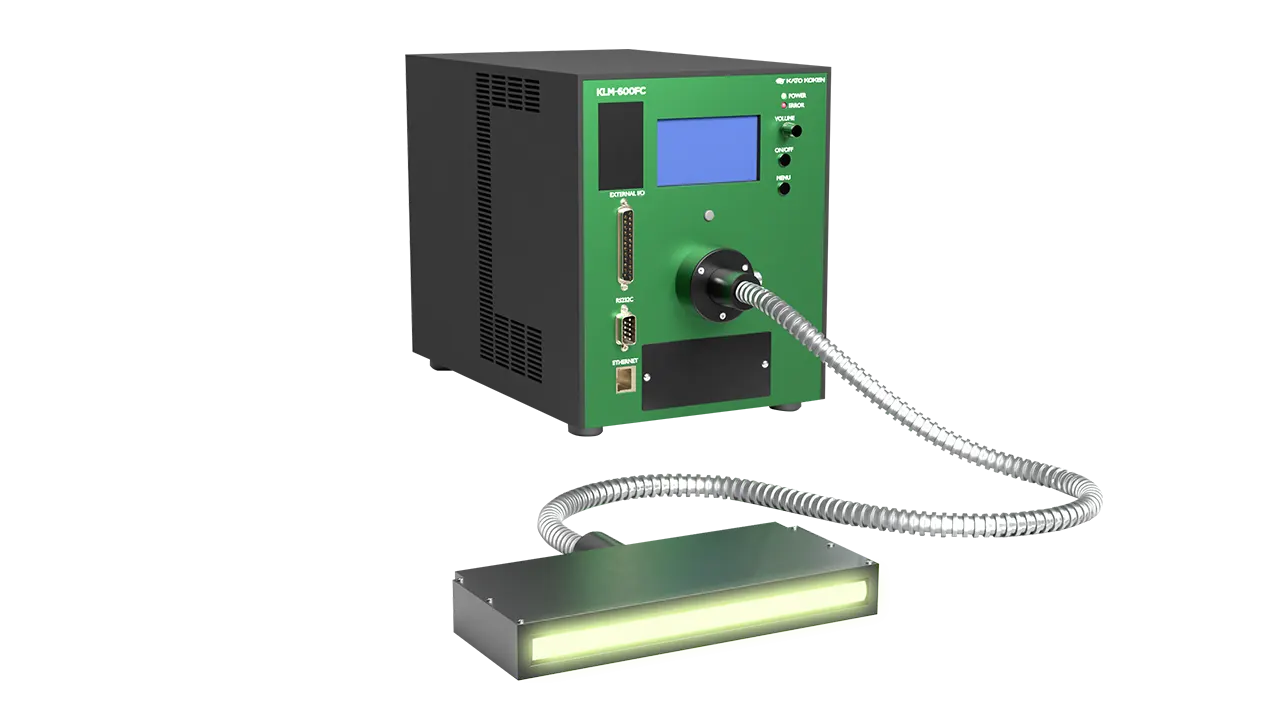

KLM-600FC
KLM-600FCは、レーザーではなくルミネッセンス光源を用いたシート光源です。レーザー光源の使用が難しい環境や、レーザー安全対策の負担を抑えてPIV計測・流体可視化を行いたい場合に適しています。
レーザーシート光源と同様に、流れ場の断面をシート状に照明できるため、トレーサー粒子の挙動を撮影し、PIV解析や流体可視化に活用できます。レーザーの使用条件、安全管理、設置環境に制約がある場合でも、用途に応じた光源構成としてご相談いただけます。
ハイスピードカメラ
PIV計測では、トレーサー粒子の移動を連続画像として撮影するために、撮影速度、解像度、感度、レンズ構成などが重要になります。流速や撮影範囲、必要な時間分解能によって、適したカメラ構成は変わります。
既存のハイスピードカメラをお持ちの場合でも、PIV解析に活用できるか確認できます。撮影速度、解像度、画像形式、同期方法、解析ソフトウェアとの組み合わせを確認したうえで、必要な構成をご案内します。

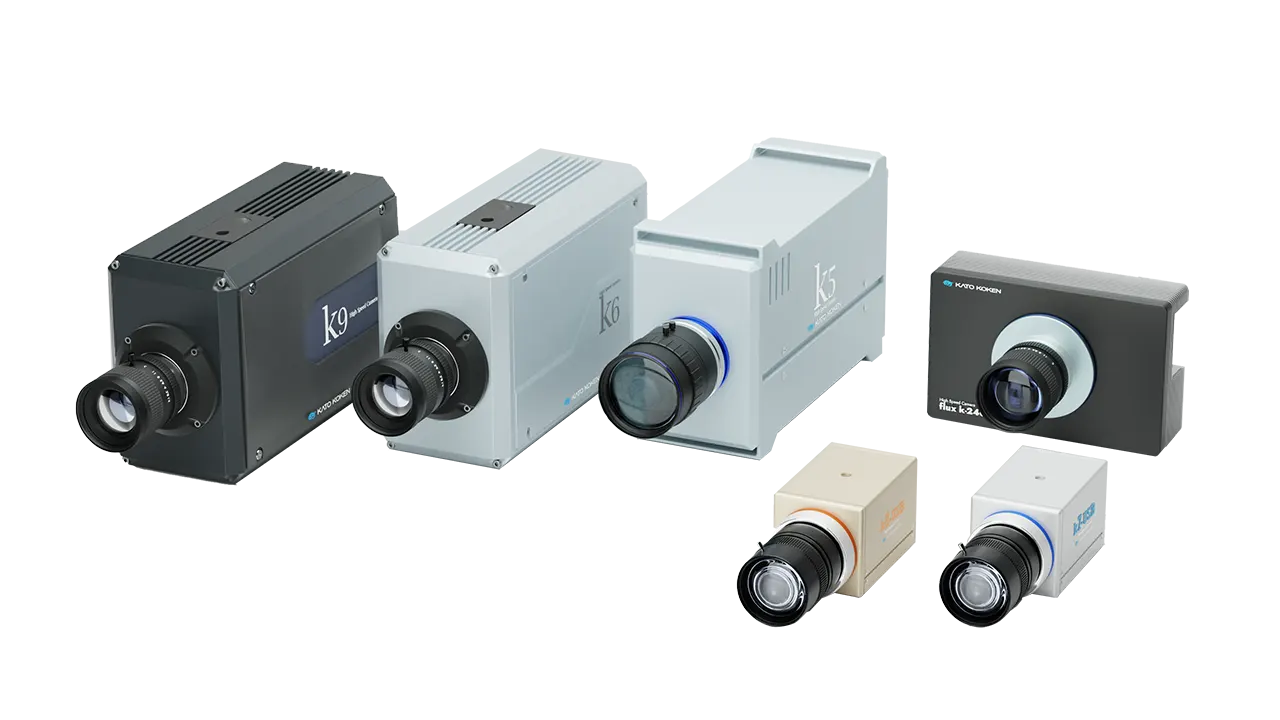

PIV計測や流体可視化に使用できるハイスピードカメラです。撮影対象、流速、撮影範囲、必要な解像度に応じて、適したカメラをご提案します。
PIVレーザー光源や解析ソフトウェアとの組み合わせも含めてご相談いただけます。
既存カメラを活用したPIV構成
すでにお持ちのカメラをPIV計測に使用したい場合は、撮影速度、解像度、レンズ、トリガー同期、画像形式などを確認します。条件によっては、既存カメラを活かして、レーザー光源や解析ソフトウェアを追加する構成も検討できます。
PIVソフトウェア
PIV解析ソフトウェアは、撮影した粒子画像から速度ベクトルを算出し、流速分布、渦度、速度勾配などの解析結果を出力するためのソフトウェアです。
計測方法によって、2D2C解析、ステレオPIV解析、3DPTV解析など、必要な解析機能が異なります。既存の撮影環境にソフトウェアを追加したい場合や、旧バージョンから更新したい場合もご相談いただけます。

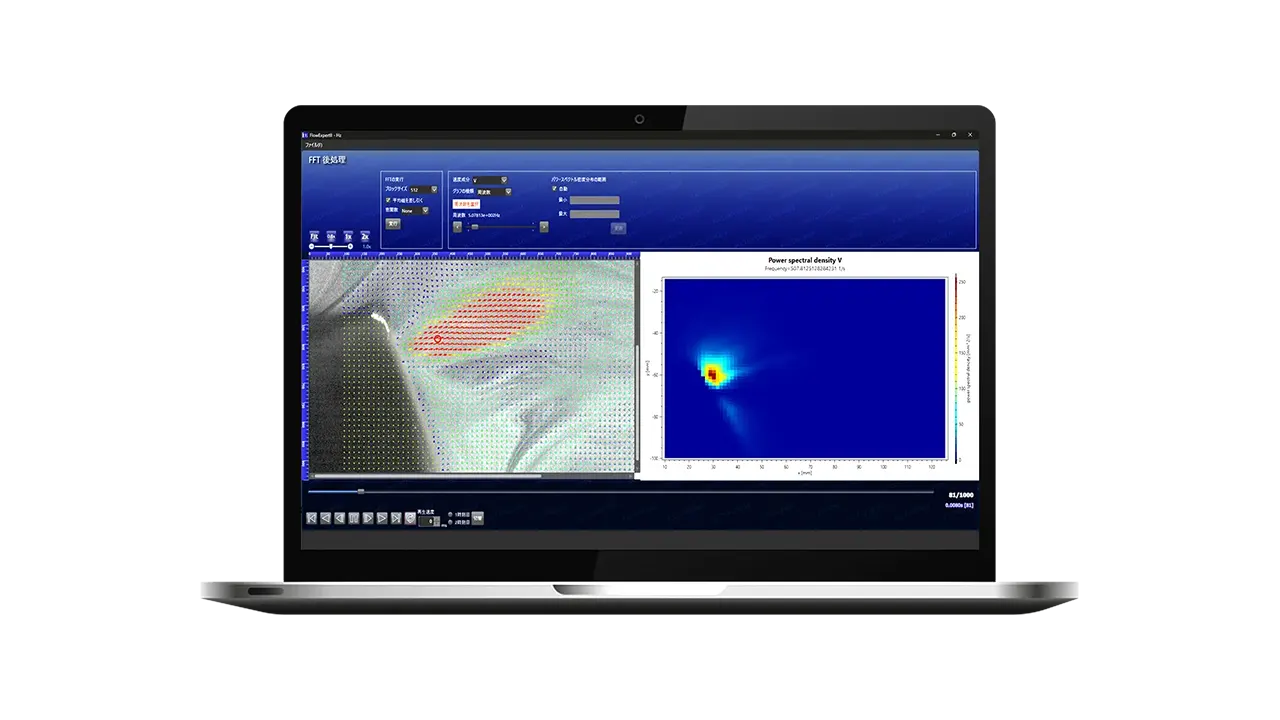

Flow ExpertII 2D2C
2D2C PIV計測に対応したPIV解析ソフトウェアです。粒子画像から平面内の速度ベクトルを算出し、流速分布、渦度、速度勾配などの解析結果を確認できます。水槽実験、風洞実験、配管・流路、噴流評価などに活用できます。

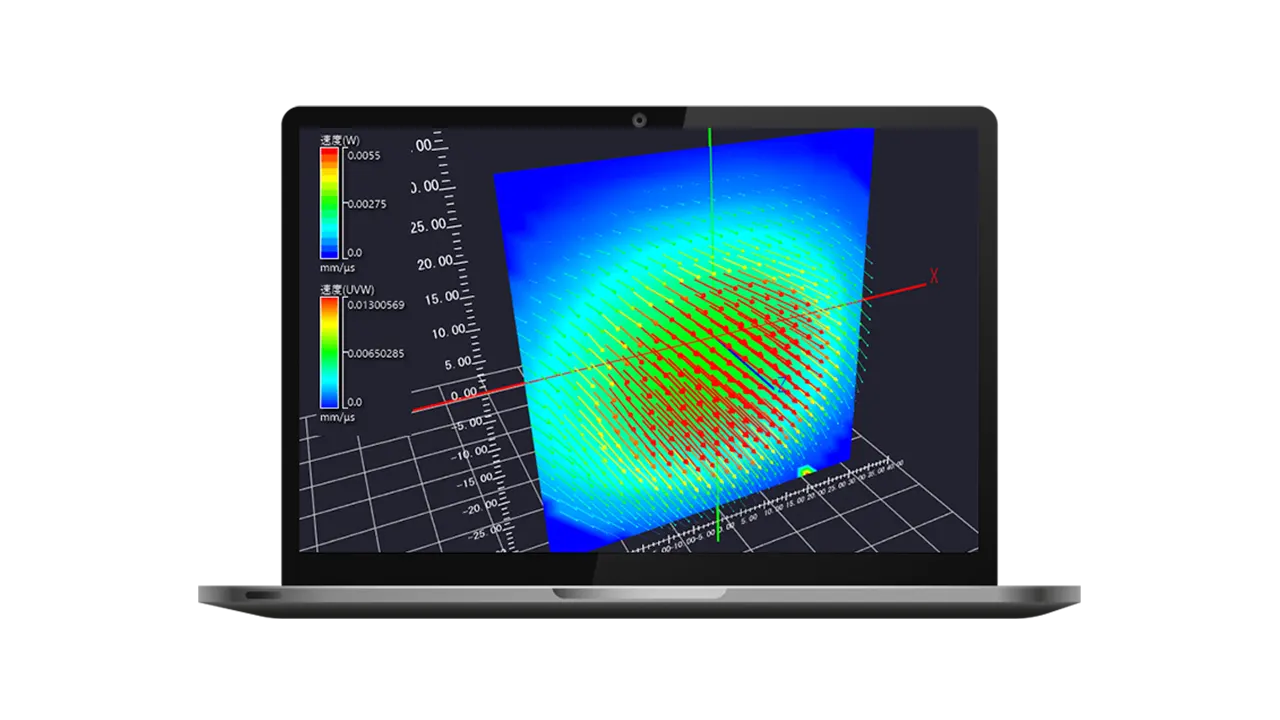

Flow ExpertII 2D3C（ステレオPIV）
ステレオPIV計測に対応したPIV解析ソフトウェアです。2台のカメラで撮影した粒子画像から、計測面内の速度成分に加えて、奥行き方向を含む3成分速度を算出できます。後流、翼端渦、旋回流など、三次元性のある流れ場の評価に適しています。

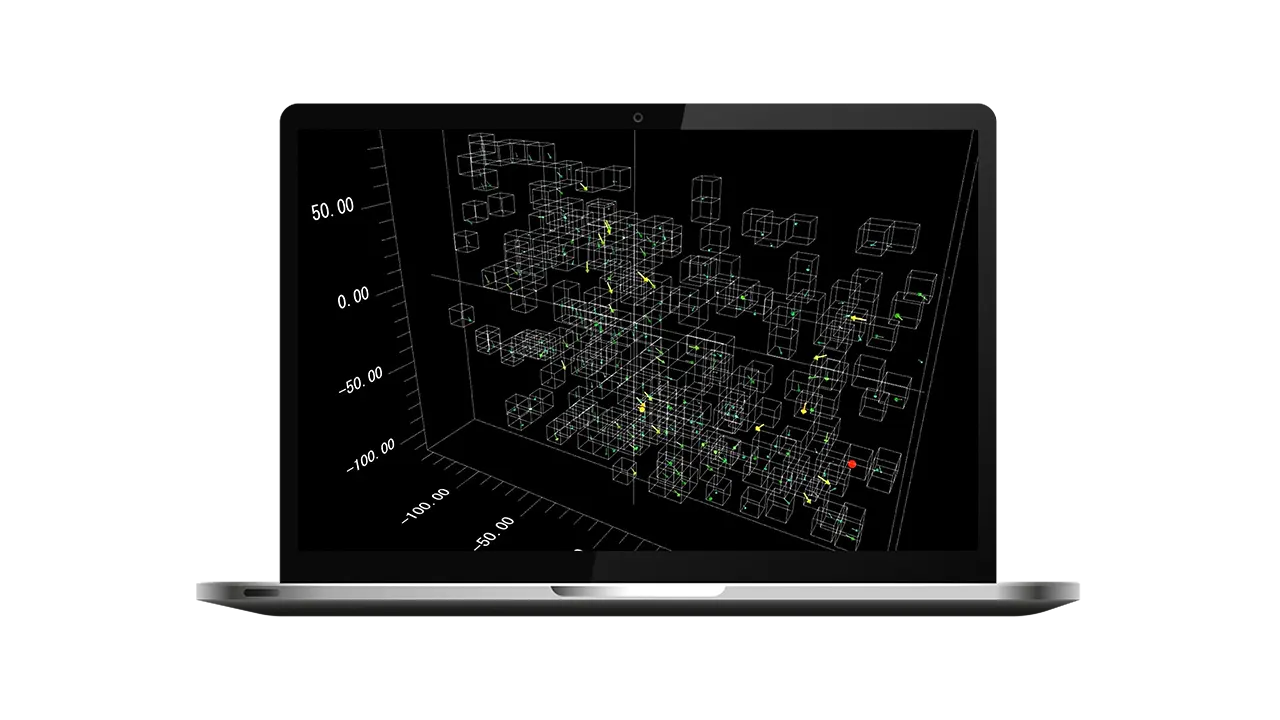

Flow Expert 3DPTV（3次元PTV）
3DPTV解析に対応した解析ソフトウェアです。粒子の3次元的な移動を追跡し、体積領域内の流れを評価したい場合に活用できます。計測対象や撮影環境に応じて、PIV解析との使い分けをご相談いただけます。
トレーサー粒子
PIV計測では、流れに追従するトレーサー粒子を流体中に供給し、その粒子画像を撮影して速度ベクトルを算出します。トレーサー粒子の選定は、気体か液体か、流速、温度、撮影範囲、粒子の追従性、画像上での見え方によって変わります。
粒子の供給方法も重要です。気流計測では煙やミスト、液体計測では液相用トレーサー粒子など、対象流体に応じた方法を検討します。

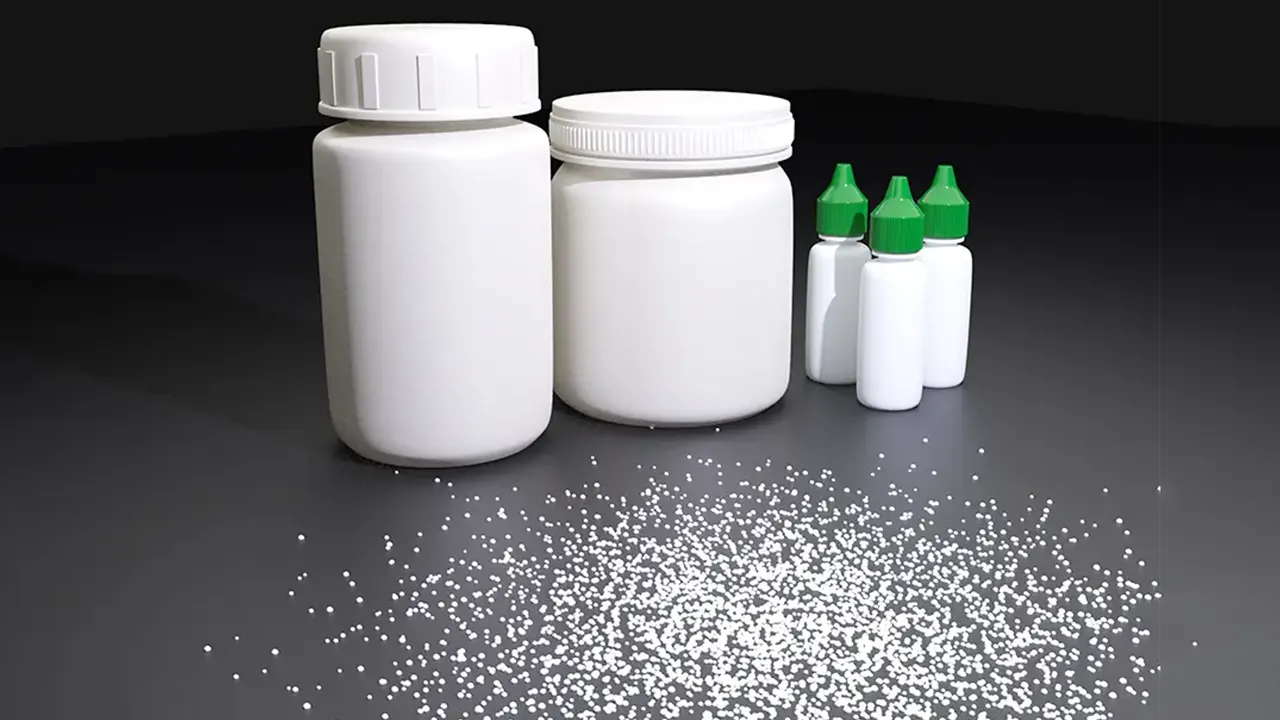

液相用トレーサー粒子
水槽、回流水槽、流路、噴流など、液体中のPIV計測に使用するトレーサー粒子です。粒径、比重、分散性、粒子画像の見え方を確認し、対象流体や撮影条件に合わせて選定します。

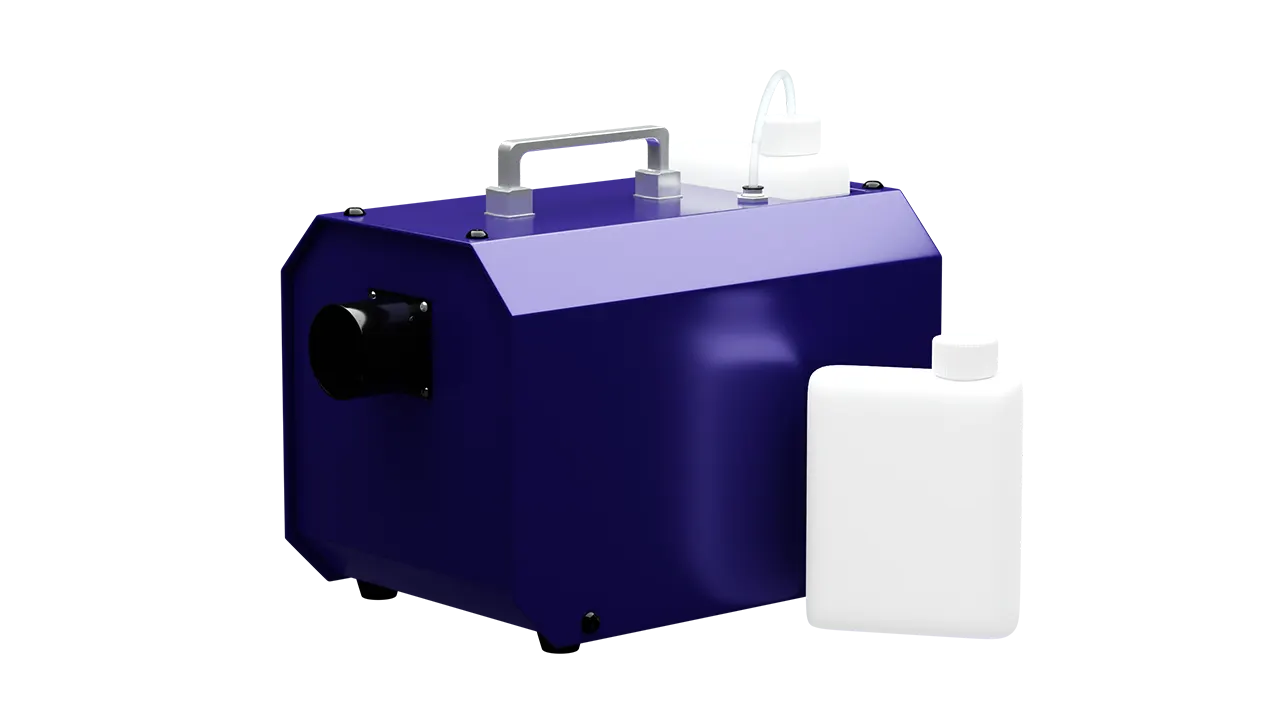

煙発生器（気流用トレーサー粒子）
気流中のPIV計測や流れの可視化に使用するトレーサーを発生させる装置です。風洞実験や気流評価などで、流れ場に粒子を供給する用途に活用できます。

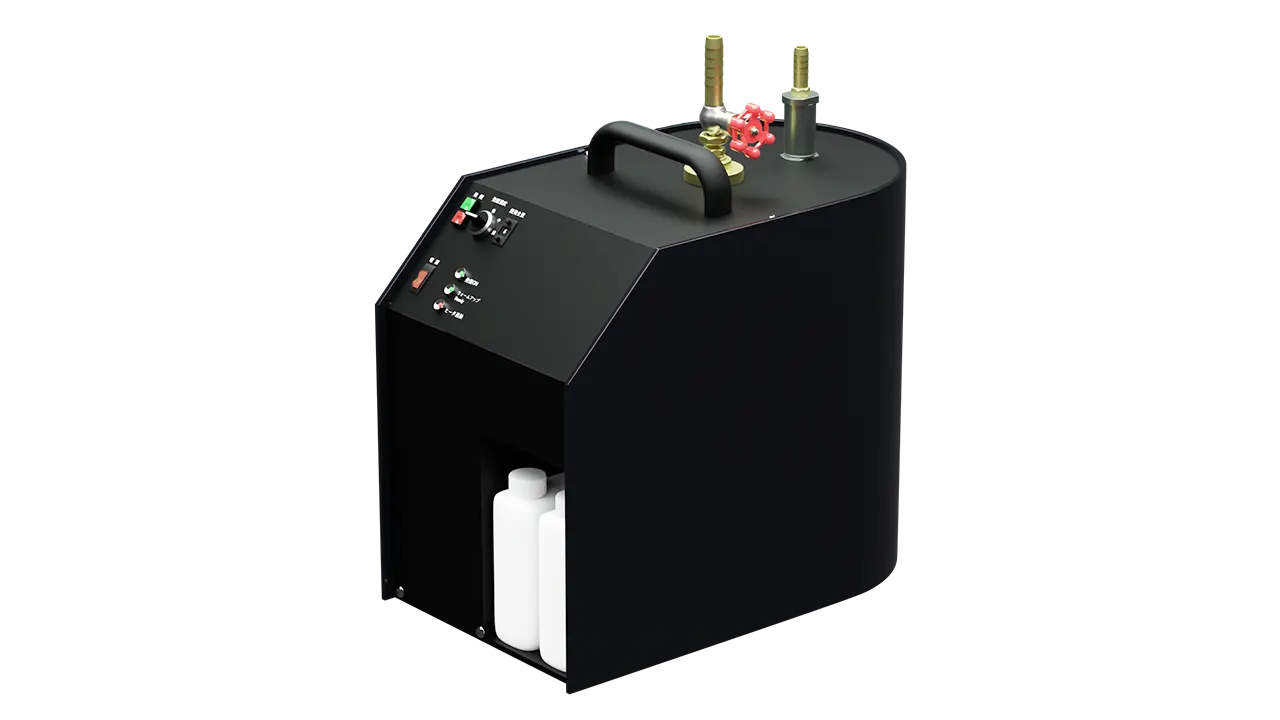

加圧型シーディング装置（気流用トレーサー粒子）
気流中へトレーサー粒子を安定して供給するための加圧型シーディング装置です。風洞実験や気流計測など、粒子供給条件を整えたい場合に活用できます。

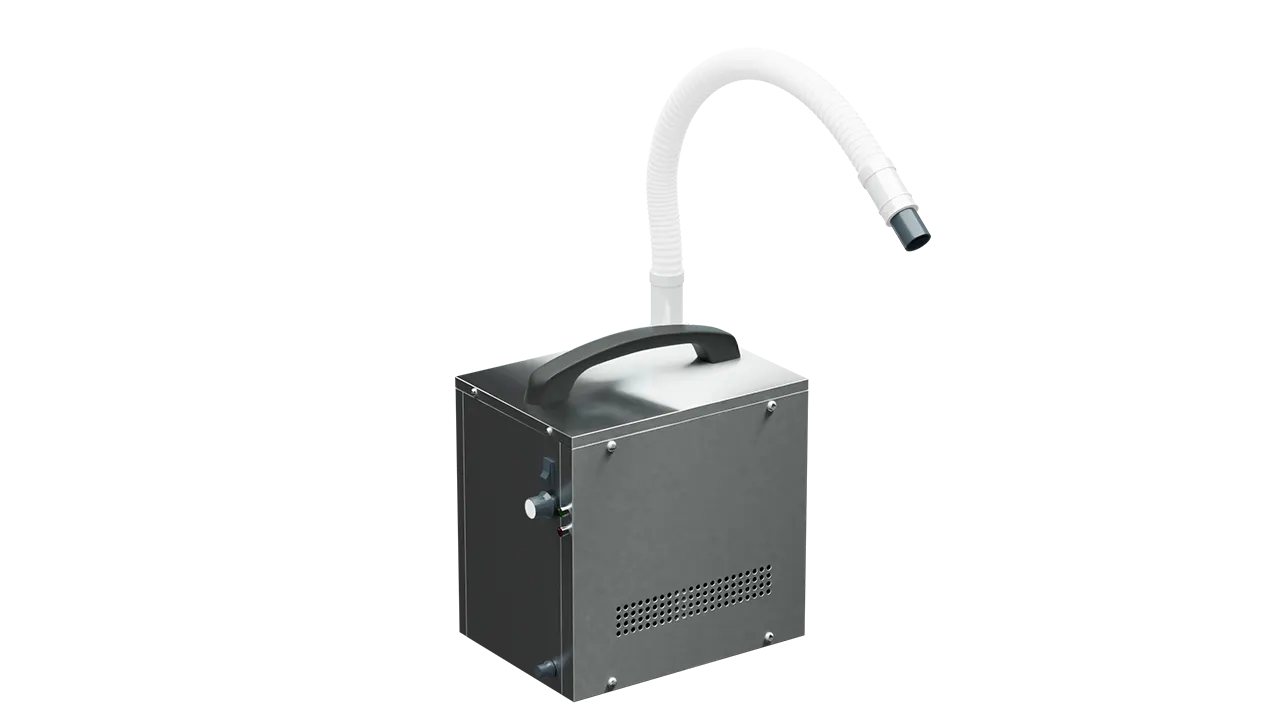

ミスト発生器（気流用トレーサー粒子）
気流計測や流れの可視化用途で使用するミスト状のトレーサーを発生させる装置です。HEPAフィルターを通過した清浄な空気を用いて粒子を供給できるため、クリーンルームや清浄環境での気流評価にも使用しやすい構成です。
対象環境や撮影条件に応じて、粒子の発生量、供給方法、設置位置を確認しながら使用します。
周辺機器・オプション
PIV計測では、レーザー光源、ハイスピードカメラ、解析ソフトウェア、トレーサー粒子に加えて、同期機器、キャリブレーション機器、設置治具、解析用PCなどが必要になる場合があります。
周辺機器は、測定対象や実験装置、既存設備との組み合わせによって必要なものが変わります。詳細な仕様が決まっていない段階でも、対象の流れや使用環境からご相談いただけます。
主な周辺機器
・解析用PC
・三脚、設置治具
・カメラレンズ
・キャリブレーションプレート
・シャインフラグマウント
PIVシステム全体を検討したい方へ
2D2C PIV、ステレオPIV、レーザー光源、ハイスピードカメラ、解析ソフトウェア、トレーサー粒子などを含めてシステム全体を検討したい場合は、PIVシステムの選び方ページをご確認ください。測定対象、必要な速度成分、撮影範囲、流速、使用環境に応じて、2D2C PIVとステレオPIVの違いや、必要な構成機器を整理できます。
よくある質問
- PIV関連機器だけでも相談できますか？
はい。PIVシステム一式だけでなく、レーザー光源のみ、ハイスピードカメラのみ、解析ソフトウェアのみ、トレーサー粒子・供給装置のみのご相談にも対応しています。既存設備に追加する構成についてもご相談いただけます。
- 既存のカメラやレーザーを使えますか？
仕様によっては活用できる場合があります。カメラの撮影速度・解像度、レーザーの波長・出力、同期方法、解析ソフトウェアとの組み合わせを確認したうえでご案内します。
- レーザー光源だけ購入できますか？
レーザー光源単体でのご相談も可能です。撮影範囲、流速、照射位置、使用環境などを確認し、PIV計測に適したレーザー光源をご案内します。
- ハイスピードカメラだけ相談できますか？
はい。撮影対象、流速、撮影範囲、必要な解像度、フレームレート、感度などを確認し、PIV計測や流体可視化に適したカメラ構成をご案内します。
- PIVソフトウェアだけ導入できますか？
解析ソフトウェアのみの導入についてもご相談いただけます。撮影画像の形式、カメラ環境、解析目的、必要な速度成分に応じて、2D2C、2D3C、3DPTVなどの解析ソフトをご案内します。
- システム一式と関連機器単体、どちらで相談すればよいですか？
PIVを初めて導入する場合や、2D2C／ステレオPIVの選定から相談したい場合は、システム全体としてご相談ください。既存設備があり、レーザー、ハイスピードカメラ、解析ソフト、トレーサー粒子などを追加したい場合は、関連機器単体としてご相談いただけます。
PIVシステムの検討に役立つ資料
PIVシステムの概要、PIV入門、トレーサー粒子、レーザー光源、解析ソフトウェアなど、検討段階に応じた資料をご確認いただけます。
PIVシステムのカタログ一式
2D2C PIV・ステレオPIVを含む、PIVシステムの概要を確認できます。
カタログを見る
【資料ダウンロード】プレゼンにも使える
「PIV入門ガイド｜必要な機材から計測手順までわかりやすく解説」
「PIVって何？」「何ができるの？」「必要な機材は？」などこれからPIVをご検討されている方へ、大まかな概要を掴めるPIVの入門ガイドです。まずはPIVとはどういったものか？ざっくりと把握できます。PIVの入門ガイドをダウンロードする
【資料ダウンロード】プレゼンにも使える
「PIV計測で知っておくべき！トレーサー粒子の基礎知識」
PIVの計測精度に関わる重要なトレーサー粒子についてお調べですか？この資料では、トレーサー粒子を選ぶ時に注意するポイントや特徴をわかりやすく解説しています。まずはトレーサー粒子の概要をつかむのに最適です。トレーサー粒子の基礎知識をダウンロードする
PIV関連機器の選定や構成についてご相談ください
レーザー光源、ハイスピードカメラ、解析ソフトウェア、トレーサー粒子、供給装置、周辺機器など、PIV計測に必要な関連機器を用途に応じてご提案します。既存設備を活用した構成や、機器単体での導入についてもご相談いただけます。
