シュリーレン用キセノン光源LS series

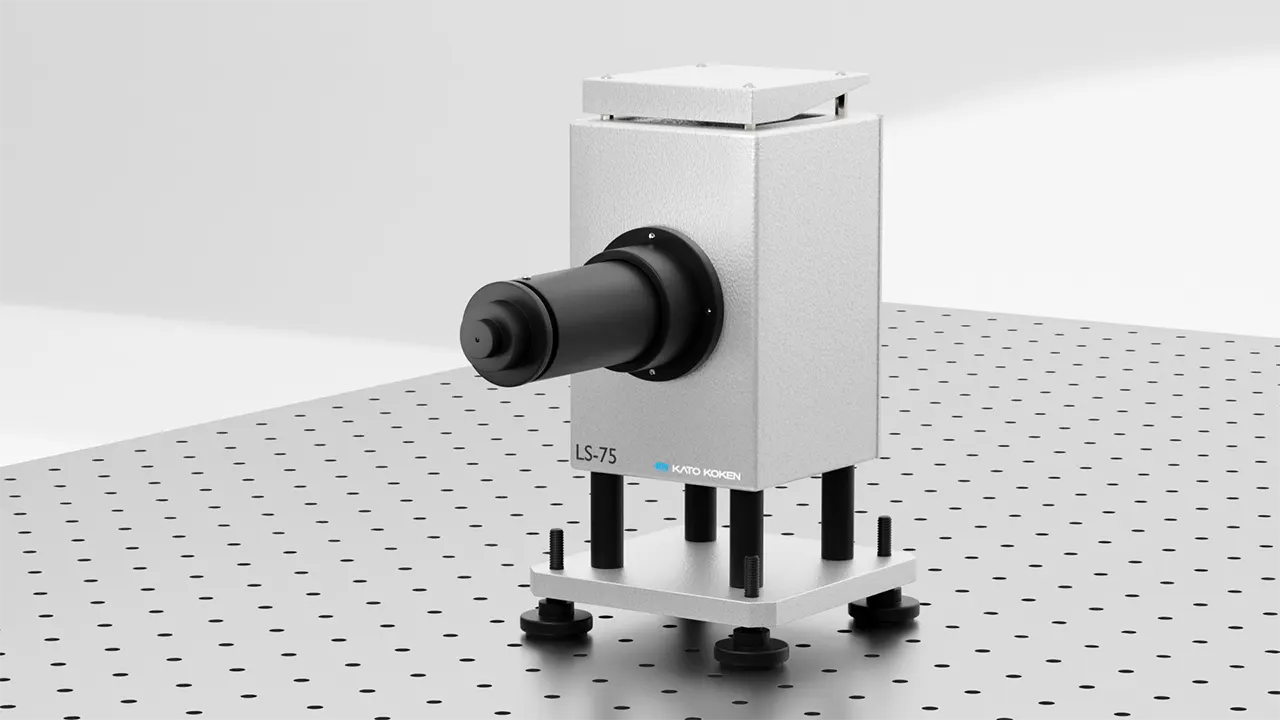

シュリーレン用キセノン光源_製品写真

シュリーレン用キセノン光源

”点光源からピンホールまでを一体化、複雑な光軸調整は簡素化”
シュリーレン用キセノン光源LS seriesは、シュリーレン法に特化した光源です。微細な屈折率の変化を視覚化するための、均一でクオリティの高い点光源を生み出します。さらに、点光源からピンホールまでを一体化することで、光軸調整が容易になりました。

お問合せ・技術相談

シュリーレン用キセノン光源LS series製品概要 ラインナップ・仕様

モデル 出力 光軸高さ 外形寸法
LS-75 75W 200mm W160mm × D370mm × H325mm
LS-300 300W 237mm W164mm × D370mm × H357mm
※製品のデザイン、仕様は予告なく変更する場合がありますのでご了承ください。

シュリーレン法の光学レイアウト 構成例

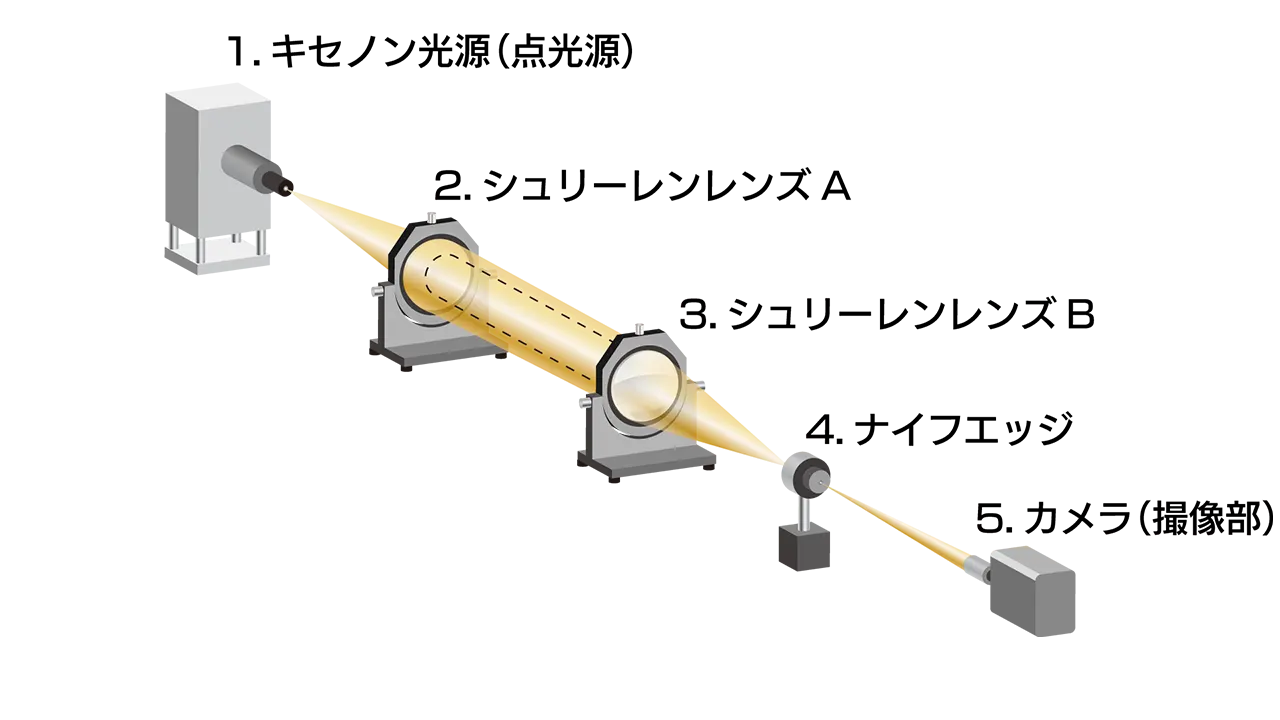

レンズ式シュリーレンの光学レイアウト図

レンズ式シュリーレン
凸レンズを用いた直線配置により、コンパクトなレイアウトが可能です。
レンズ式シュリーレンAL series

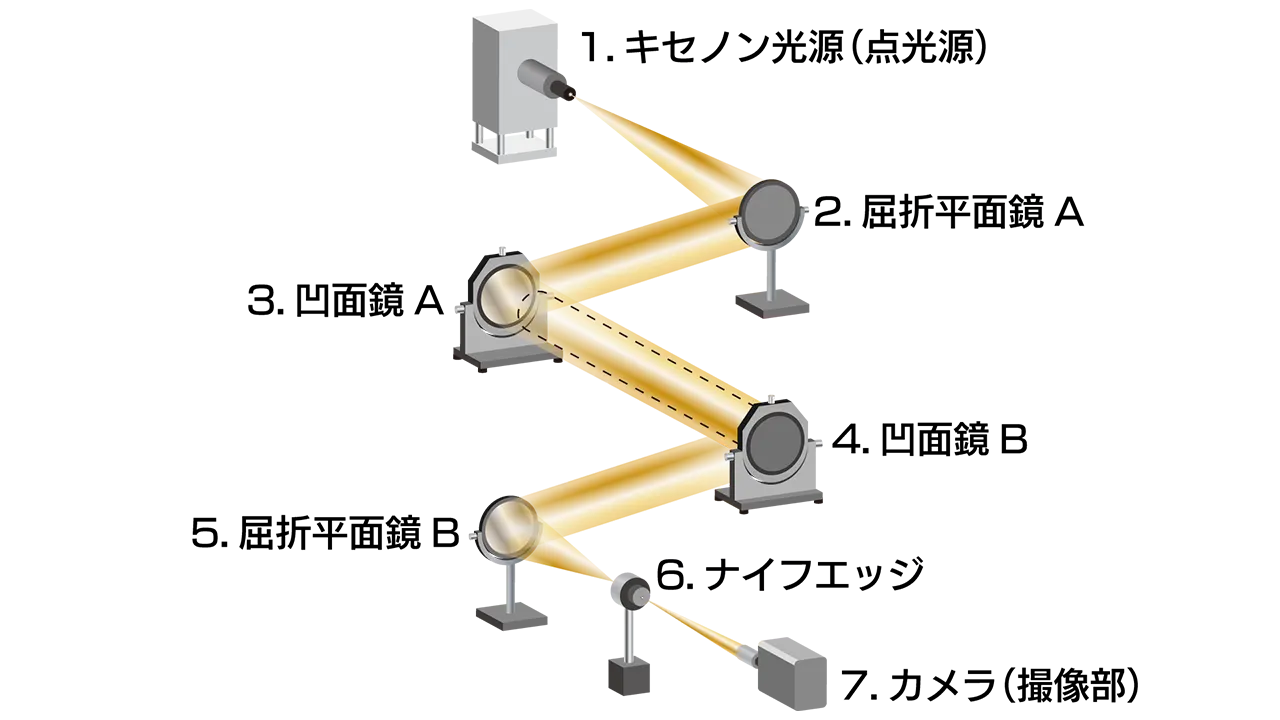

凹面鏡式シュリーレンの光学レイアウト図

凹面鏡式シュリーレン
凹面鏡で平行光束(平行な光)を形成。様々な現象を鮮明に可視化します。
凹面鏡式シュリーレンCM series

シュリーレン法の構成品(必要なもの)

レンズ式シュリーレン
・キセノン光源(点光源)
・シュリーレンレンズ × 2
・ナイフエッジ
・カメラ(ハイスピードカメラ、高解像度カメラなど)
・光学レール または マグネットベース
(※実験環境に応じてご相談ください)

凹面鏡式シュリーレン
・キセノン光源(点光源)
・凹面鏡 × 2
・屈折用平面鏡 × 2
・ナイフエッジ
・カメラ(ハイスピードカメラ、高解像度カメラなど)
・架台(※実験環境に応じてご相談ください)

※上記は全て標準的な構成例です。

ろうそくのシュリーレン画像_シュリーレン法とは

シュリーレン法とは【技術コラム】

シュリーレン法とは、透明体の中に屈折率の異なる部分があるとき、光の進行方向の変化を利用してその部分が明確に見えるようにする光学的手法です。媒質中を伝播する衝撃波や超音波の進行状況、炎による気流の上昇...続きを読む
