ハイスピードカメラ向け三脚の選び方

計測における三脚の重要性

三脚の役割とは?

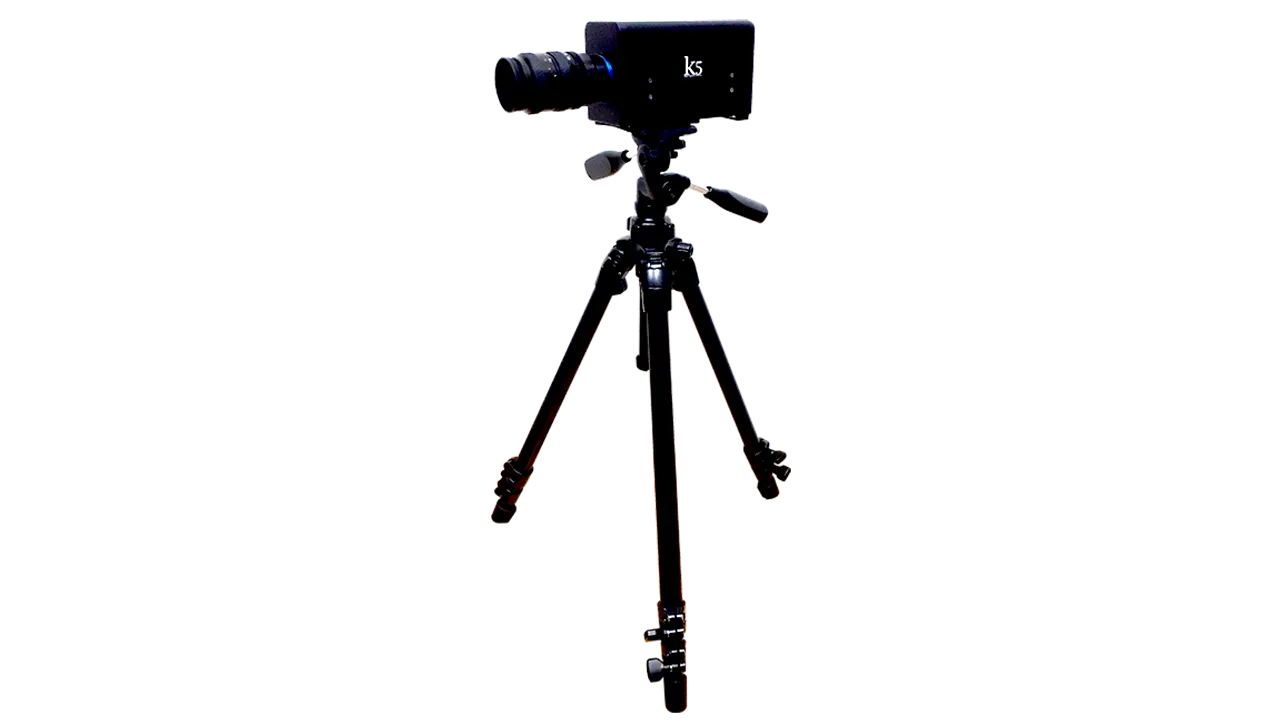

三脚とハイスピードカメラk5

ハイスピードカメラ撮影における三脚の役割は、主に

  • ブレを抑える
  • 正確なピント合わせ
  • 適切な画角調整

の3つが挙げられます。

ブレを抑える」は、撮像にブレが発生してまうとその後の画像計測に大きく悪影響を及ぼすので、まずはしっかりとカメラを固定して運用することが前提です。カメラを適切な三脚に固定し、ブレを抑えて初めて「正確なピント合わせ」が可能になります。ピントが甘いと画像計測の精度に影響を及ぼすだけでなく、正確に現象を把握することが難しくなります。

適切な画角調整」は、目的に応じた三脚を使用すれば、どこまでの範囲を画角の中に収めるか?が確認できます。拡大撮影のようなシビアな撮影条件でも微調整が行いやすく、精度の高いハイスピード撮影を行うことができます。

ハイスピードカメラ製品ラインナップの画像

ハイスピードカメラ-製品ラインナップ

ハイスピードカメラの製品ラインナップ一覧です。人間の目では捉えきれない高速現象を克明に可視化し、解析ソフトウェアを組み合わせることで、様々な物理現象を数値化。ハイスピードカメラは研究開発・生産分野の発展には欠かせないアイテムです。...詳細ページ

水鳥の羽ばたく画像_ハイスピードカメラの選び方

ハイスピードカメラの選び方【技術コラム】

ハイスピードカメラは、高速現象に対してフレーム間の移動量を抑えてより細かく滑らかに観察することができます。一般的なビデオカメラやテレビ放送は、1秒間に30コマ、または60コマで撮影されるのに対し、ハイスピ...続きを読む

選ぶ時のポイント

重さと大きさ

できるだけ大きく、しっかりしたものを選ぶ

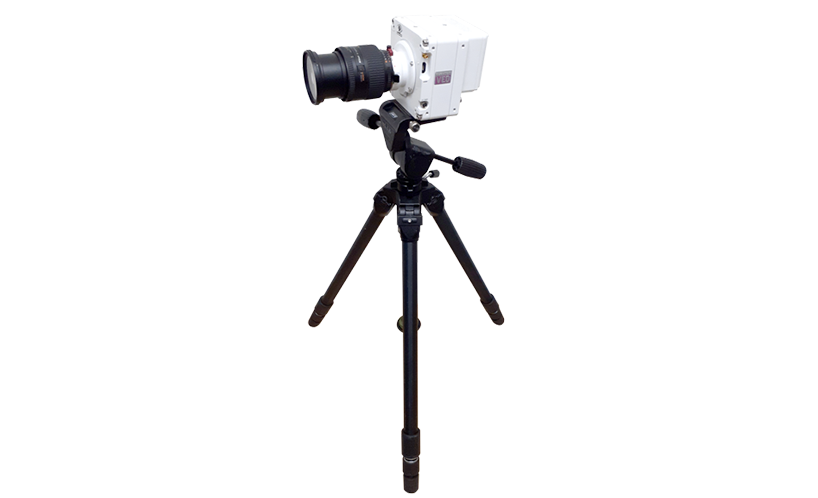

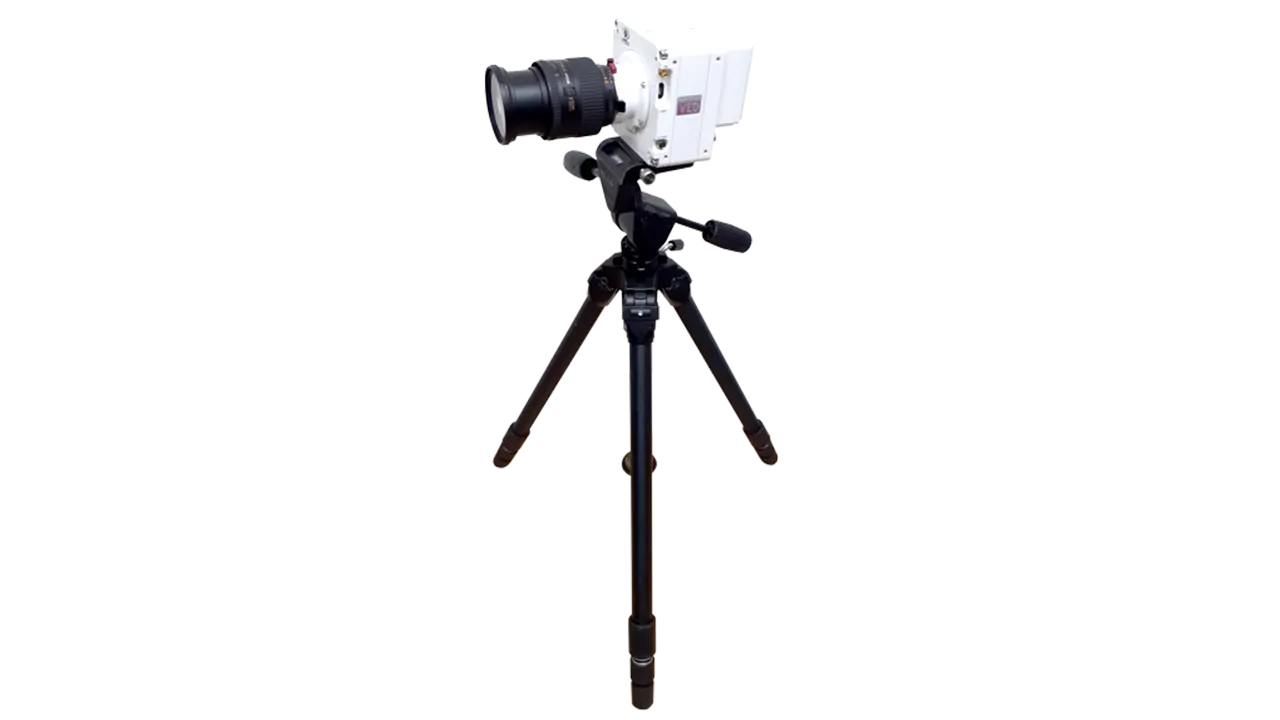

三脚とハイスピードカメラPhantom

大型三脚+ハイスピードカメラPhantom

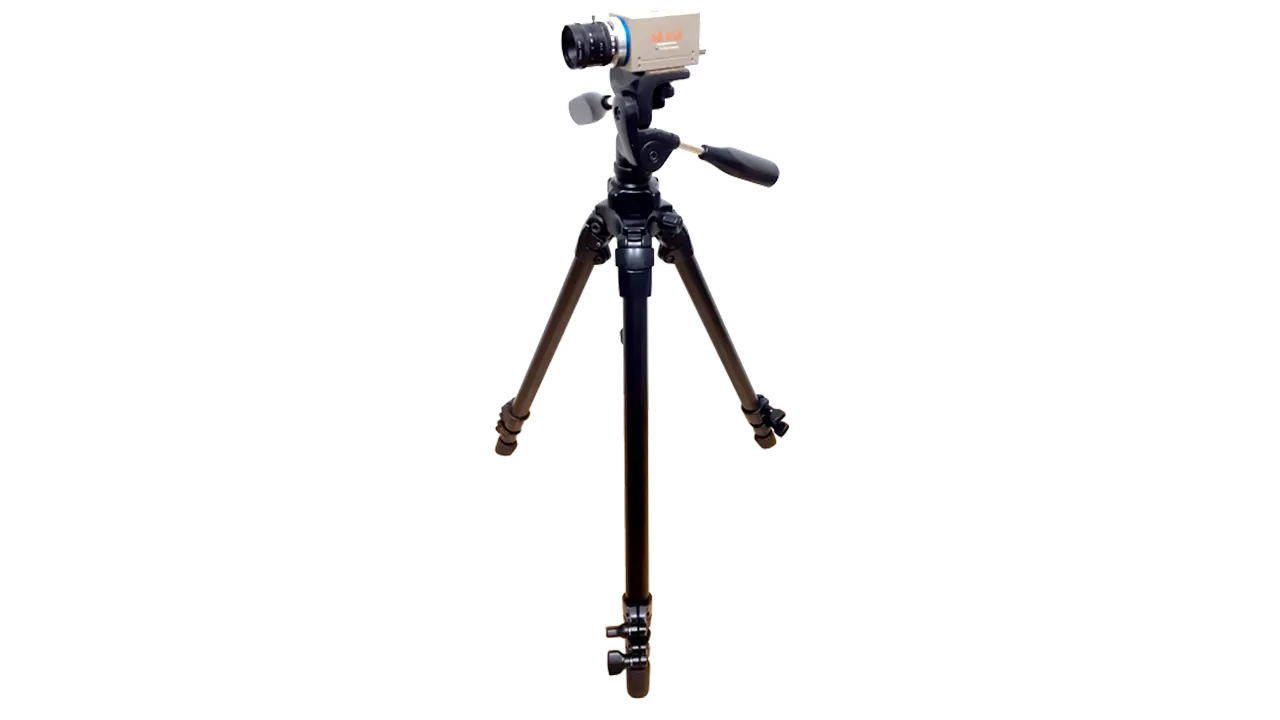

三脚とハイスピードカメラk8-USB

中型三脚+ハイスピードカメラk8-USB

三脚には様々な大きさや重さ、材質があります。取り付けるカメラやレンズの大きさと重量、撮影する内容によって最適なものを選びます。
三脚は大きさと重さで

  • 大型
  • 中型
  • 小型
  • 卓上小型

の大きく4種類に分類されます。
ハイスピードカメラを用いた画像計測で多く使われるのは「大型」「中型」の2種類です。基本的に、三脚の安定性や堅牢性は大きさに比例して高くなるのが一般的です。従って、使用するカメラが大きくて重い場合や望遠レンズを使用する時など、少しのブレが大きく影響するため、三脚はできるだけ大きくてしっかりとしたものを選ぶことが大切です。

材質について

画像計測ではアルミ三脚で間違いない

アルミ
脚の材質がアルミで出来ており、現在最も普及しているタイプです。傷や衝撃にも強く現場計測に向いています。耐久性もありつつコストも安く抑えたものが多く、リーズナブルな価格で購入できます。

カーボン
剛性と軽さを兼ねた三脚です。同クラスのアルミ三脚より価格は高くなりますが、軽く取り扱いやすいことが特徴です。カーボンは割れる可能性があるので、落としたりぶつけたりすると破損する可能性が高いため、画像計測の分野ではあまり用いられません。

雲台

雲台とは、カメラの向きや傾きを調整するのに必要なアイテムです。代表的なものをご紹介いたします。

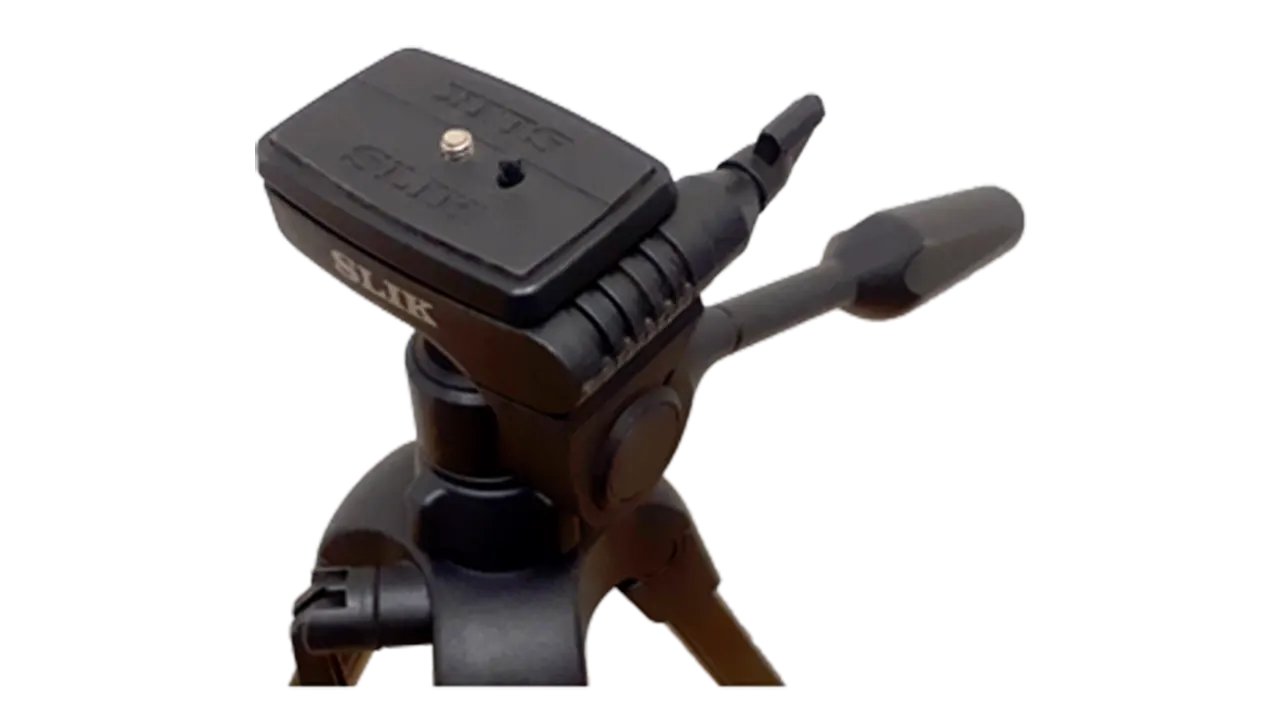

ビデオ雲台
ビデオ雲台

ビデオカメラなど動画撮影のために設計されていることが特徴です。カメラを上下左右に傾けるためのチルトや回転調節ができるロール操作ができます。
しかし、チルト調整が行いづらいデメリットがある為、画像計測ではあまり用いられません。

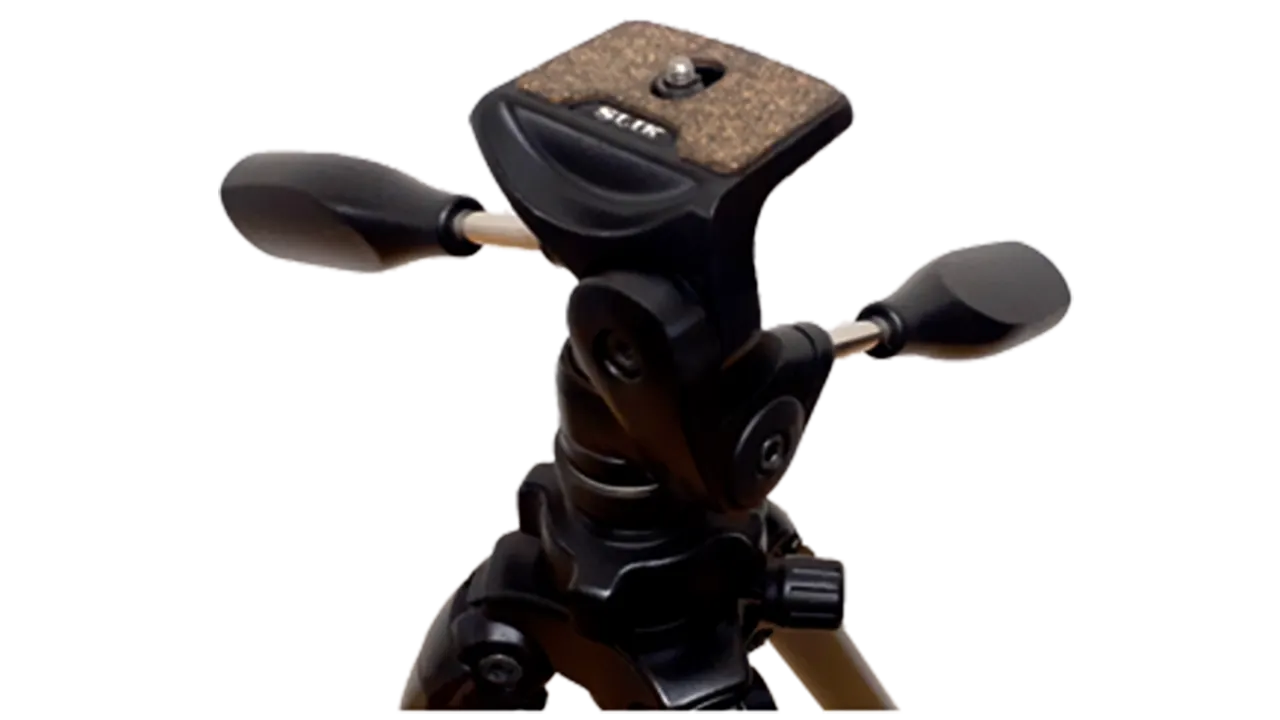

3way雲台
3way雲台

最もスタンダードなタイプの雲台です。上下左右に位置を調整できるだけでなく、チルト調整も可動域が広く取れるメリットがあります。レバーが搭載されていて、操作性に優れている点もおすすめです。
シビアな画角調整が求められる画像計測では、3way雲台の三脚を使用することが一般的です。弊社からご案内させていただく三脚は、すべて3way雲台の仕様となります。

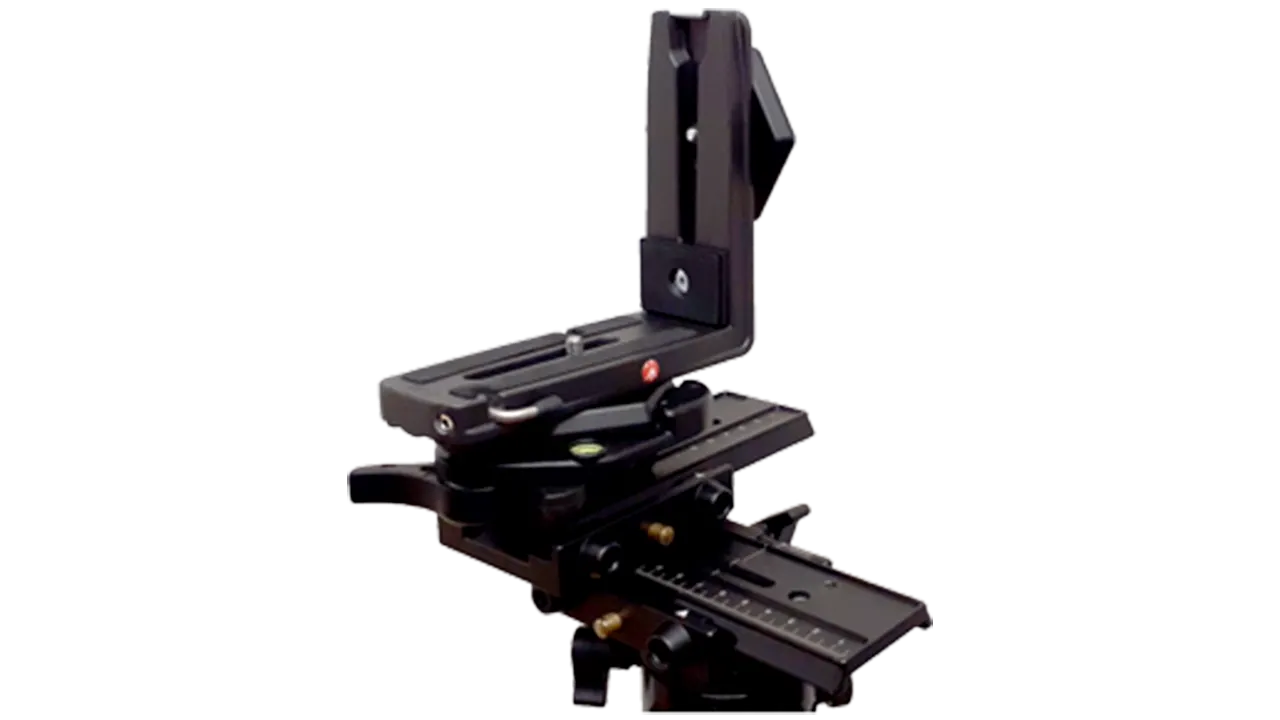

パン雲台
パン雲台

パン雲台

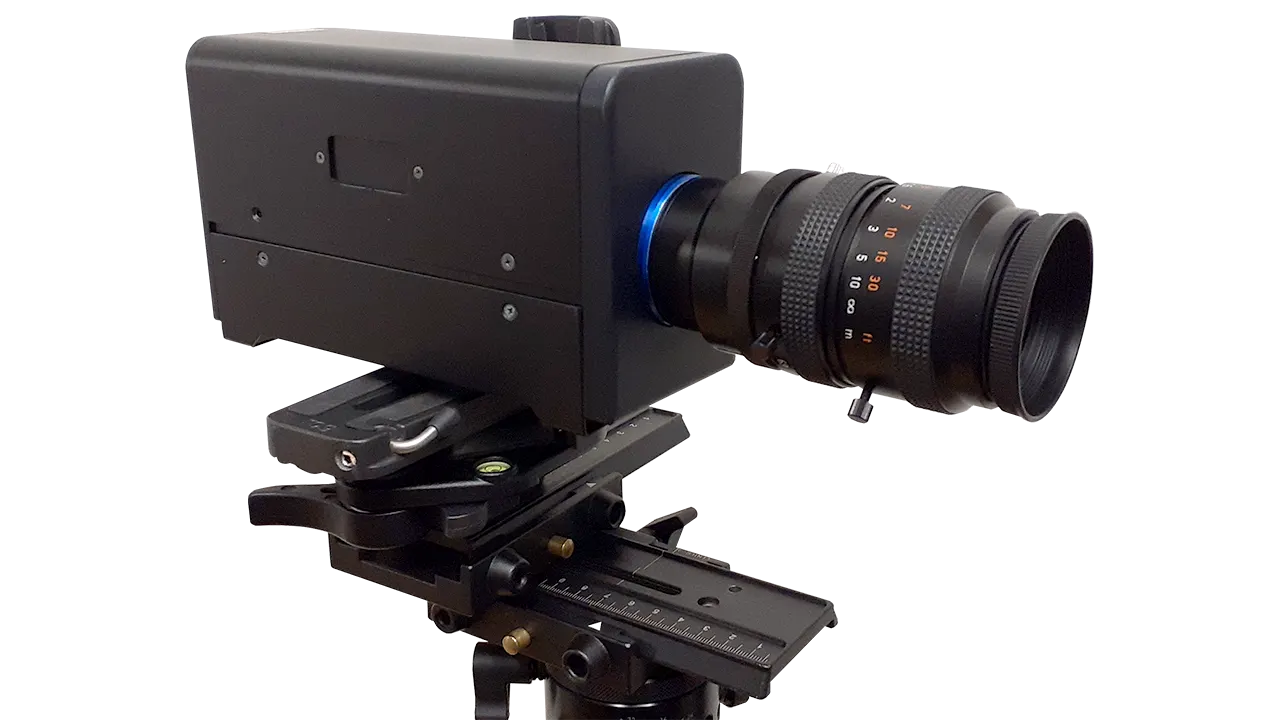

パン雲台+k5

カメラを取り付けた状態

水平(前後左右)方向のみ動かせる雲台です。3wayやビデオ雲台のようにチルトやロール方向の向きは変えられません。例えば、マイクロズームレンズのように被写界深度が非常に浅いレンズでピントを合わせる場合、数ミリ単位で被写体とレンズの位置を合わせこむことができるので、接写する拡大撮影に便利です。マイクロPIVなど局所的で、撮影範囲が狭くシビアな計測に最適です。

三脚以外の治具

フレキシブルアーム

三脚では設置が難しい場合には

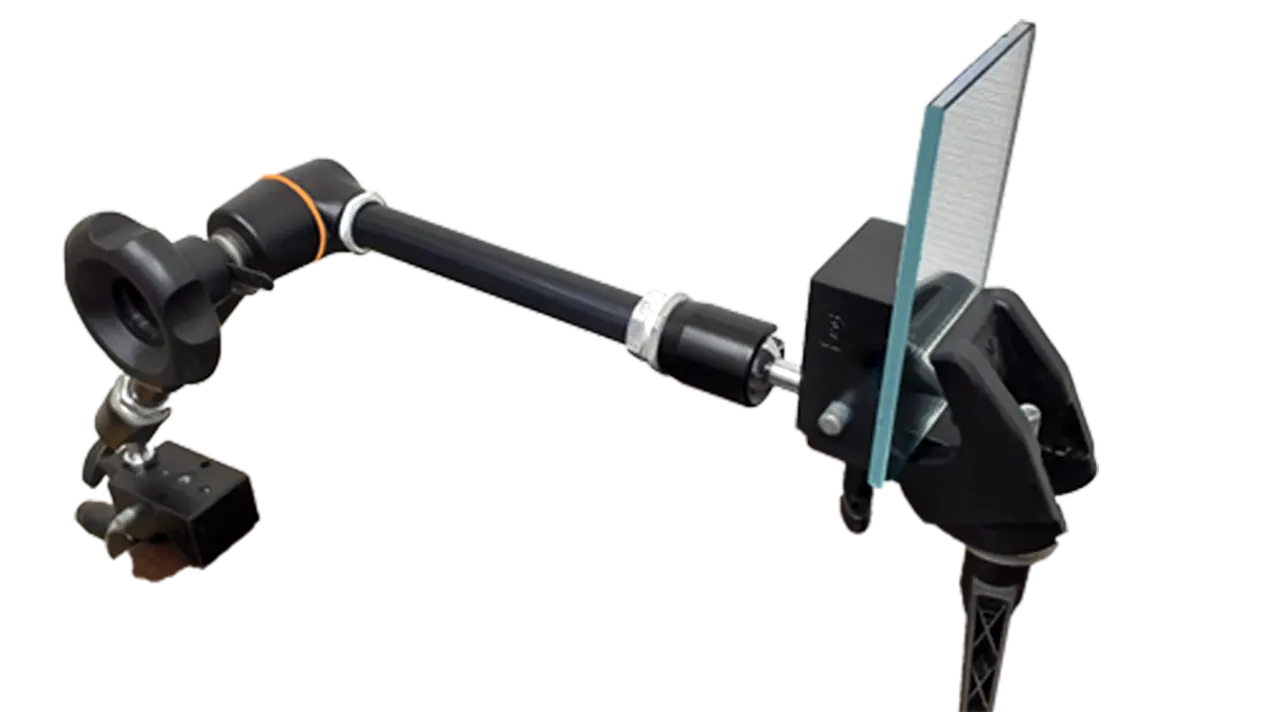

フレキシブルアームにミラーを取り付けた状態

フレキシブルアームにミラーを取り付け

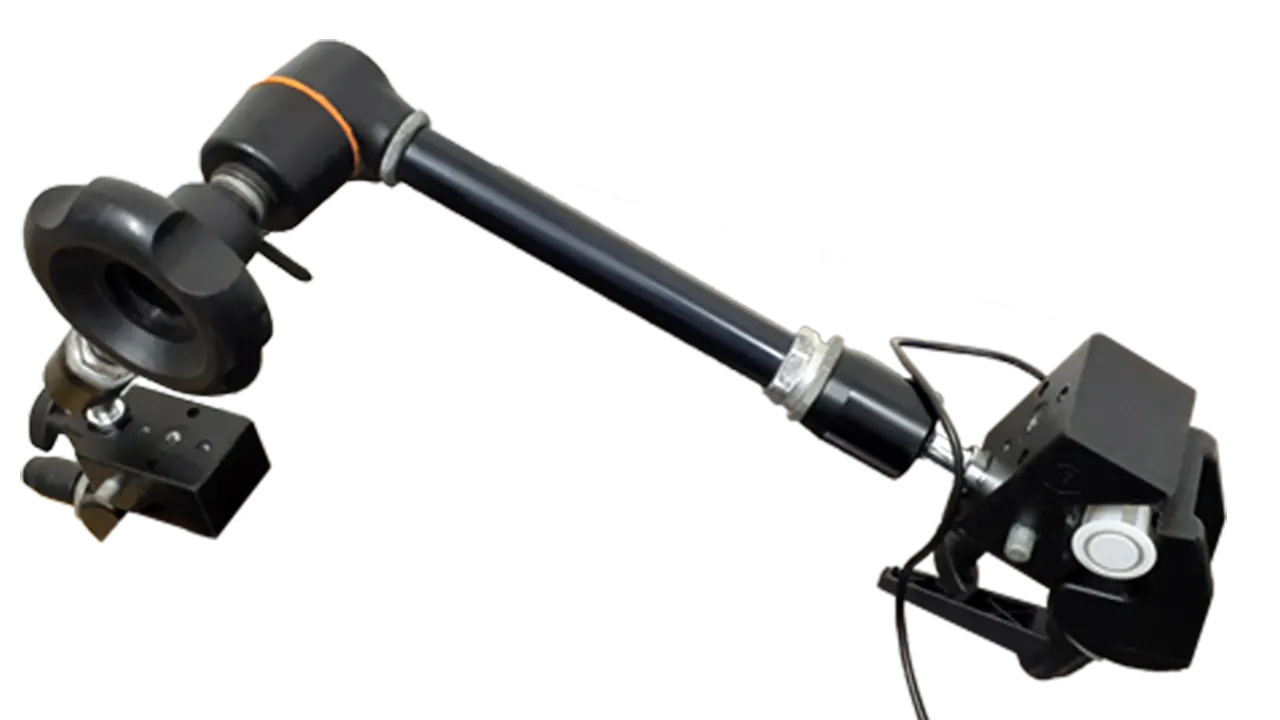

フレキシブルアームに超音波ソナーを取り付けた状態

超音波ソナー端子を取り付けた状態

様々な環境で計測を行う中、機材の設置が難しい環境で撮影する場合もあります。三脚以外の治具を用いることで撮影がうまくいく場合もあります。

例えば、カメラの設置が狙った位置に置けない場合、フレキシブルアームにミラーを取り付けて任意の方向に反射させることで、撮影したいポイントを合わせこむことが可能です。また、計測対象をフレキシブルアームに取り付けて、固定しづらい小さな対象でも安定した撮影ができるようになります。

最適な治具を組み合わせて、難しい撮影にも対応
レーザー溶接の可視化の現場

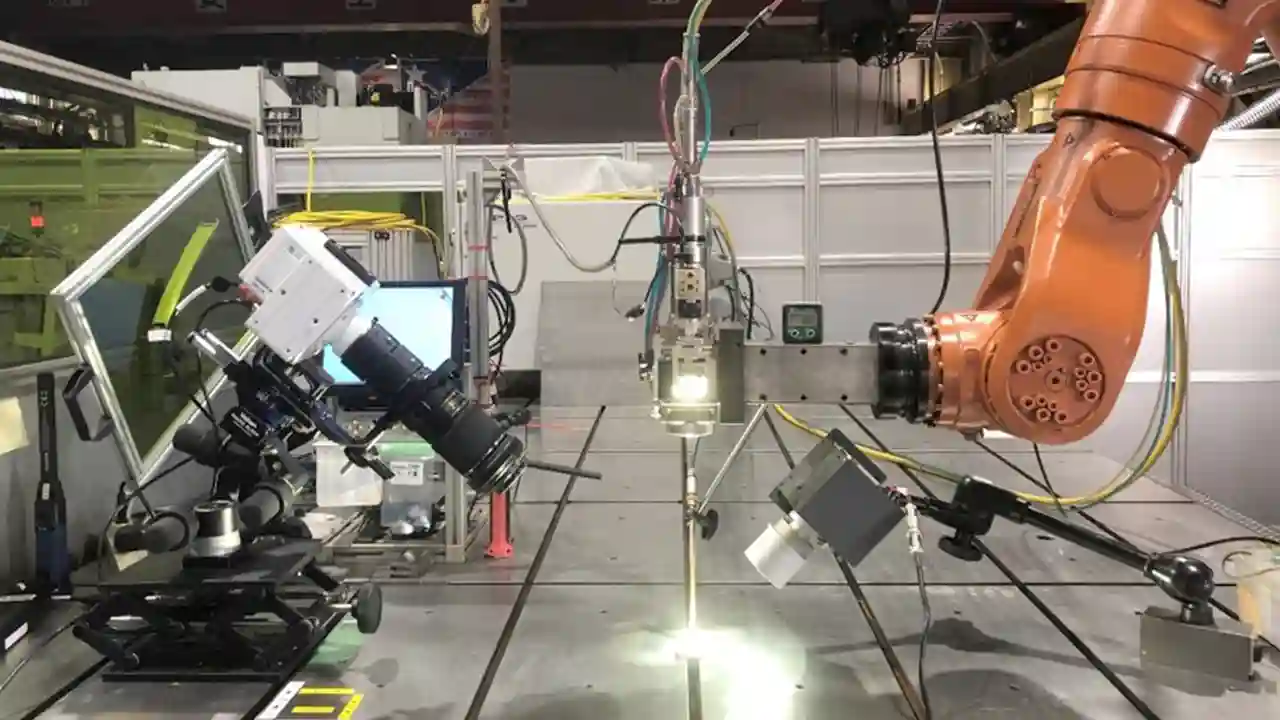

生産現場での計測は、製造装置が周辺に多く設置されていることで、三脚でカメラを設置することが困難な場合があります。左図は、レーザー溶接中の溶融池流動をハイスピード撮影している事例です。ワークのサイズが大きく、カメラの設置が難しい為、特殊な台に雲台やXYステージを組み合わせています。カトウ光研では、多様な現場環境の撮影実績から、お客様に最適な治具をご案内させていただきます。
