事例動画：PIV

赤血球の流れを解析

使用機材

撮影協力：横浜国立大学大学院工学府システム総合工学専攻機械システム工学コース百武徹先生

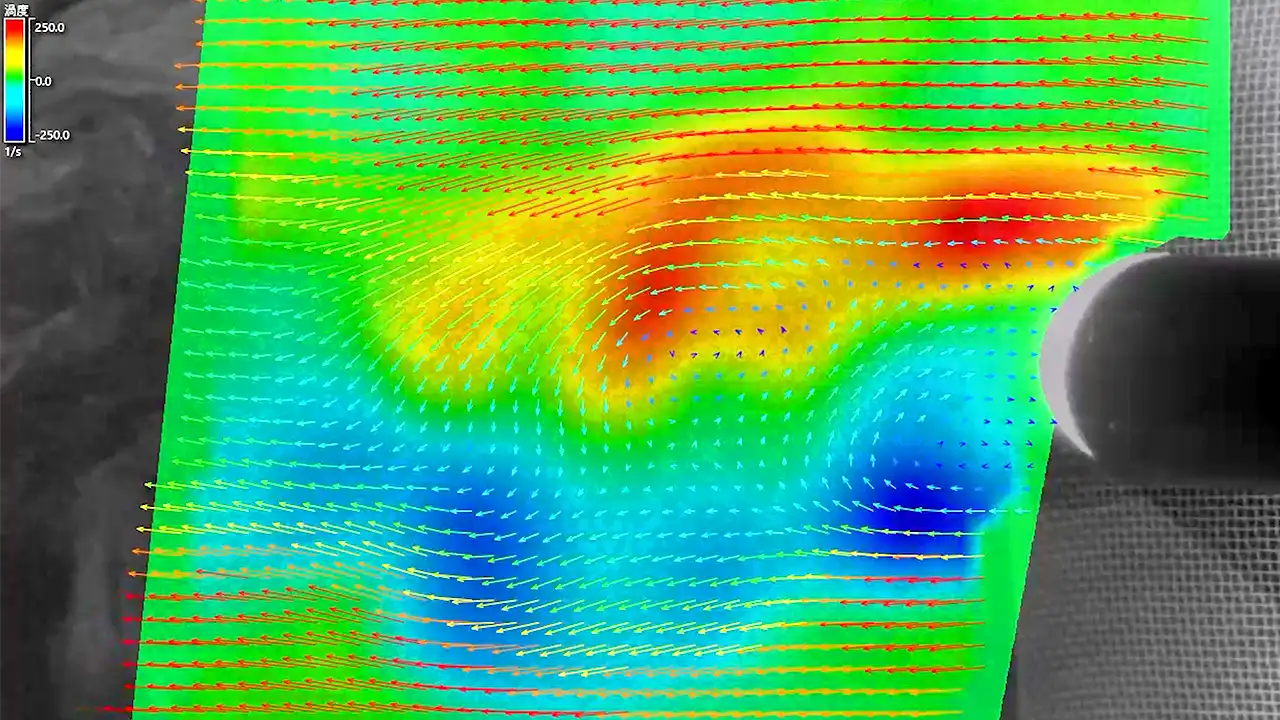

赤血球の動きをPIVとモーションキャプチャーとで解析した動画です。8～10μm程度の流路を流れる赤血球の動きをハイスピードカメラで撮影しています。画像解析をして速度ベクトル、動きの軌跡を表示で定量化しました。

【ハイスピードカメラの撮影条件】
解像度：1920×1080pixel
フレームレート：2000fps

【関連記事】
運動解析（モーションキャプチャー）とは｜解析の意味や目的を実験事例と合わせて解説【技術コラム】
運動解析とは、人や物の特徴点ごとの座標値を算出し、動きが加わった時の変化量を算出する画像処理技術です。モーションキャプチャー、動作解析とも言われています。人の関節やロボットのノズルなど...「運動解析（モーションキャプチャー）とは」続きを読む

医療分野向け可視化事例まとめ

使用機材

この動画では、医療分野での可視化事例をまとめて紹介します。PIV（粒子画像流速測定法）、シュリーレン法、DIC（デジタル画像相関法）を駆使して、医療の現場でどのように可視化が役立っているのかを具体的な事例で紹介しています。

【動画収録内容】
①がん治療における音波感受性薬剤気泡化ダイナミクスの検証
（撮影協力：東京大学中川桂一先生）
②PIVによるカテーテルの性能評価
（撮影協力：桐蔭横浜大学佐藤敏夫先生　山内忍先生）
③歯科治療時のサージカルスモーク可視化
（撮影協力：藤田医科大学小林義和先生　金珉廷先生）
④歯科治療時に飛散するミストの可視化
（撮影協力：藤田医科大学小林義和先生　金珉廷先生）
⑤エコー画像からひずみ計測
（撮影協力：東海大学菊川先生）

【関連記事】
医療分野における可視化計測【目的・用途別の可視化技術】
医療分野では、次々と新しい技術の開発や検証結果が示されており、それらには必ずエビデンスが求められます。その一環として、医療・医用工学分野では「可視化技術」への関心が高まっています。・ウイルス感染症の研究：エアロゾル...「医療分野における可視化計測」続きを読む

ヘリコプター：ローター周りの気流を解析

使用機材

ヘリコプターがホバリングした状態を想定したローター周りの気流をPIVで解析しています。地面効果内でホバリングするローター周りを可視化した事例です。

【PIVソフトFlow ExpertⅡ2D2Cによる算出項目】
・瞬時速度ベクトル
・流脈線
・発散
・渦度
・散逸
・レイノルズ応力
・乱流エネルギー
・FFT後処理：パワースペクトル密度

【関連記事】
PIVとは｜原理や計測のメリット・トレーサー粒子について解説【技術コラム】
PIVは、Particle Image Velocimetryの略で粒子画像流速測定法を意味し、流れ場における多点の瞬時速度を非接触で得ることができる流体計測法になります。流れ場の空間的な構造を把握することができるため...「PIVとは」続きを読む

サイドミラーの気流を解析｜風洞実験×PIV

使用機材

撮影協力：東京理科大学工学部機械工学科石川研究室
サイドミラー周りの気流を風洞実験を行い、PIVで解析した様子を動画で紹介しています。燃費向上や騒音低減にも繋がる、サイドミラーの形状と気流の関係を解明します。

➡動画内で使用した「PIV用光源」のカタログをダウンロードする

お役立ち資料【プレゼンにも使える】
「PIV入門ガイド｜必要な機材から計測手順までわかりやすく解説」
「PIVって何？」「何ができるの？」「必要な機材は？」などこれからPIVをご検討されている方へ、大まかな概要を掴めるPIVの入門ガイドです。まずはPIVとはどういったものか？ざっくりと把握できます。資料をダウンロードする

カルマン渦をステレオPIVで解析

使用機材

カルマン渦をステレオPIVで解析。円柱後方で発生したカルマン渦をステレオPIV（2次元3成分）で解析して、速度ベクトルを算出しました。レーザーシート光源で可視化されたカルマン渦を2台のハイスピードカメラで撮影して解析した結果をご紹介します。

➡動画内で使用した「PIVシステム」のカタログをダウンロードする

【関連記事】
カルマン渦とは｜発生の原理から可視化事例を紹介【技術コラム】
カルマン渦（Kármán vortex）は、流れ場に障害物を置いたとき、その後方で周期的かつ規則正しく発生する渦の列を指します。障害物の背後に形成されるこの渦列は、流体力学における代表的な後流構造の一つであり...「カルマン渦とは」の続きを読む
