130万画素・200コマ/秒 内蔵メモリを備えた小型USBモデル
k7-USBは、1,280×1,024 pixel（約131万画素）で200コマ/秒、VGA解像度で800コマ/秒の撮影に対応するハイスピードカメラです。解像度を下げることで、112×80 pixel時に最高4,000コマ/秒まで撮影速度を選択できます。
44×44×81.5 mm、約210 gの小型・軽量筐体に2 GBの記録メモリを内蔵し、USB 3.0によるPC接続とUSBバスパワー動作に対応しています。
撮影データは、カメラ内蔵メモリへ記録する方式と、DMA転送によってPCメモリへ記録する方式を選択できます。撮影速度を優先する場合と、記録時間を延長したい場合に応じて、記録方式を使い分けられます。
ハイスピードカメラk7-USBの特長
カメラ内蔵メモリと長時間撮影用PCメモリ
高速転送が可能なカメラ内蔵メモリ（2GB）と、PCメモリを使用したDMA転送による長時間撮影の切り替えが可能です。
高解像度と高速度
最大131万画素（1,280×1,024px）で200コマ/秒、最高撮影速度4,000fps。
小型・軽量筐体
2 GBの記録メモリを内蔵しながら、44×44×81.5 mm、約210 gの小型・軽量筐体を採用しています。
USBバスパワーで動作するため、PCとの接続と電源供給をUSBケーブル1本で行えます。
マルチカメラ同期撮影
外部同期・外部トリガーを使用した、複数台のカメラによる同期撮影に対応します。
3次元計測対応
複数台のカメラを同期して撮影し、対応する解析ソフトウェアと組み合わせることで、ステレオ方式の3次元運動計測、3DPTV、ステレオPIVに活用できます。
キャプチャーソフト
標準付属のk-softwareでは、撮影条件の設定、ライブ映像の確認、撮影、再生、保存に加え、複数台のカメラ映像の確認・制御にも対応しています。タブレットPCでの操作にも配慮したGUIを採用しています。
製品概要
仕様
| カメラタイプ | モノクロ / カラー |
|---|---|
| センサー | 1/2型 CMOSセンサー |
| 有効画素数 | 1,280 × 1,024（131万画素） |
| ピクセルサイズ | 4.8 μｍ |
| シャッタースピード | 最短露光時間：40 μs（実効値） |
| 感度（@550nm） | 7.7 V/ lux.s |
| A/D | 10 bit |
| 電源供給方法 | USBバスパワー |
| サイズ | 44 × 44 × 81.5mm（突起物除く） |
| 消費電力 | 4.5 W以下 |
| 重量 | 約230 g |
| レンズマウント | Cマウント（Fマウントレンズはアダプター使用） |
| データ出力 | USB 3.0 |
| 記録方式 | カメラ内蔵2GBメモリ DMA転送※によるPCメモリ（大容量記録用） ※Direct Memory Access：PCのメモリに直接アクセスして撮影時間を長くすることができます。 |
| 外部同期 | マスターまたはスレーブとして動作可能 |
| 使用温度 | 0～40℃（結露無きこと） |
画素と撮影速度
| 画素数（pixel） | 最高撮影速度（fps） |
|---|---|
| 1,280 × 1,024 | 200 |
| 1,024 × 1,024 | 250 |
| 1,280 × 768 | 250 |
| 1,024 × 768 | 300 |
| 800 × 600 | 500 |
| 640 × 480 | 800 |
| 512 × 480 | 1,000 |
| 576 × 256 | 1,500 |
| 320 × 320 | 2,000 |
| 320 × 240 | 2,500 |
| 240 × 180 | 3,000 |
| 112 × 80 | 4,000 |
DMA転送による長時間記録
DMA転送モードでは、撮影データをUSB 3.0経由でPCのメインメモリへ転送しながら記録します。カメラ内蔵の2 GBメモリだけを使用する場合に比べ、PCのメモリ容量を活用して記録時間を延長できます。
ただし、DMA転送時に選択できる解像度や撮影速度は、USB 3.0の実効転送速度やPCの仕様、接続環境によって異なります。高い撮影速度を優先する場合は内蔵メモリ記録、記録時間を優先する場合はDMA転送というように、撮影条件に応じて記録方式を選択できます。
記録枚数・記録時間（参考値）
| 画素数 | 撮影速度 | 記録枚数（2GBメモリ時） | 記録時間（2GBメモリ時） |
|---|---|---|---|
| 1,280 × 1024 pixel | 200fps | 1,632枚 | 8.1秒 |
| 800 × 600 pixel | 500fps | 4,466枚 | 8.9秒 |
| 640 × 480 pixel | 800fps | 6,982枚 | 8.7秒 |
| 320 × 240 pixel | 2,500fps | 27,943枚 | 11.1秒 |
| ※DMA転送モードを使用することでPCのメモリを利用することができます。 | |||
製品構成
- カメラヘッド
- コントロールソフト（k-software）
- USB3.0ケーブル
※レンズ・PCは含まれておりません。

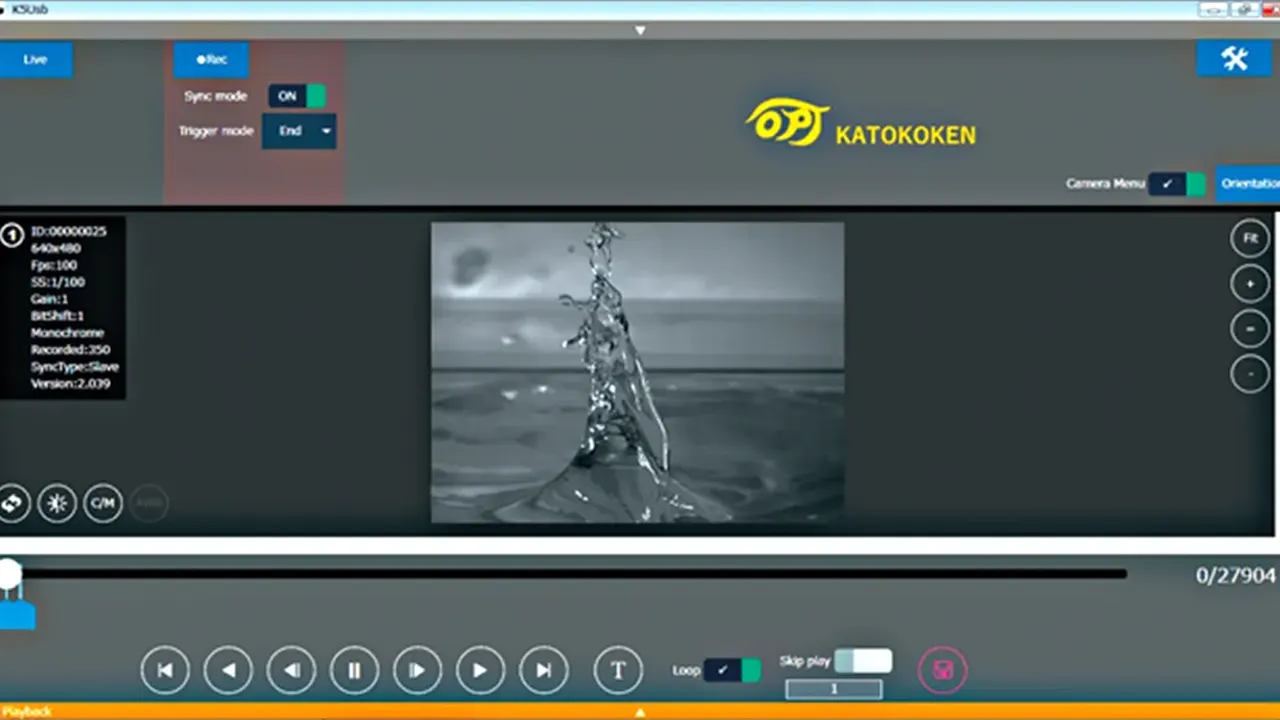

コントロールソフト「k-software」
主な機能
◇File Viewer（フレーム範囲指定、ファイル変換、マルチ再生画像保存）
◇簡易計測機能（2点間距離、3点角度、2直線間角度、2点円半径）
◇撮影画像計測機能（座標、速度、加速度、角度変化、多角形面積変化）
◇画像回転 ◇グリッド表示 ◇ヒストグラム表示 ◇輝度飽和チェック機能
◇フォーカスエッジ確認機能

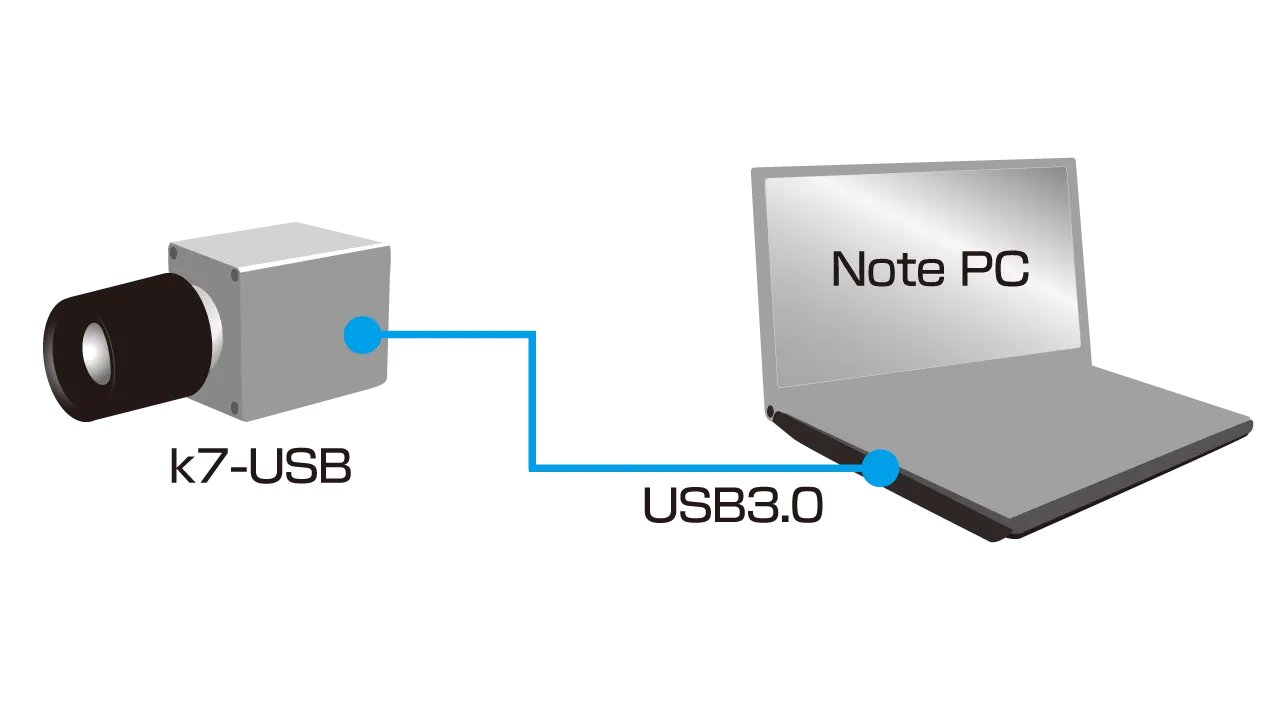

PCとの接続イメージ
カメラとPCの接続イメージ
USB3.0で簡単に接続可能です。内蔵メモリ（2GB）を使用した撮影モードとDMA転送（ダイレクトメモリアクセス）の撮影モードが選択できます。
※DMA転送モードでは、PCメモリに直接アクセスして記録します。
記録枚数は増えますが、転送は遅くなります。

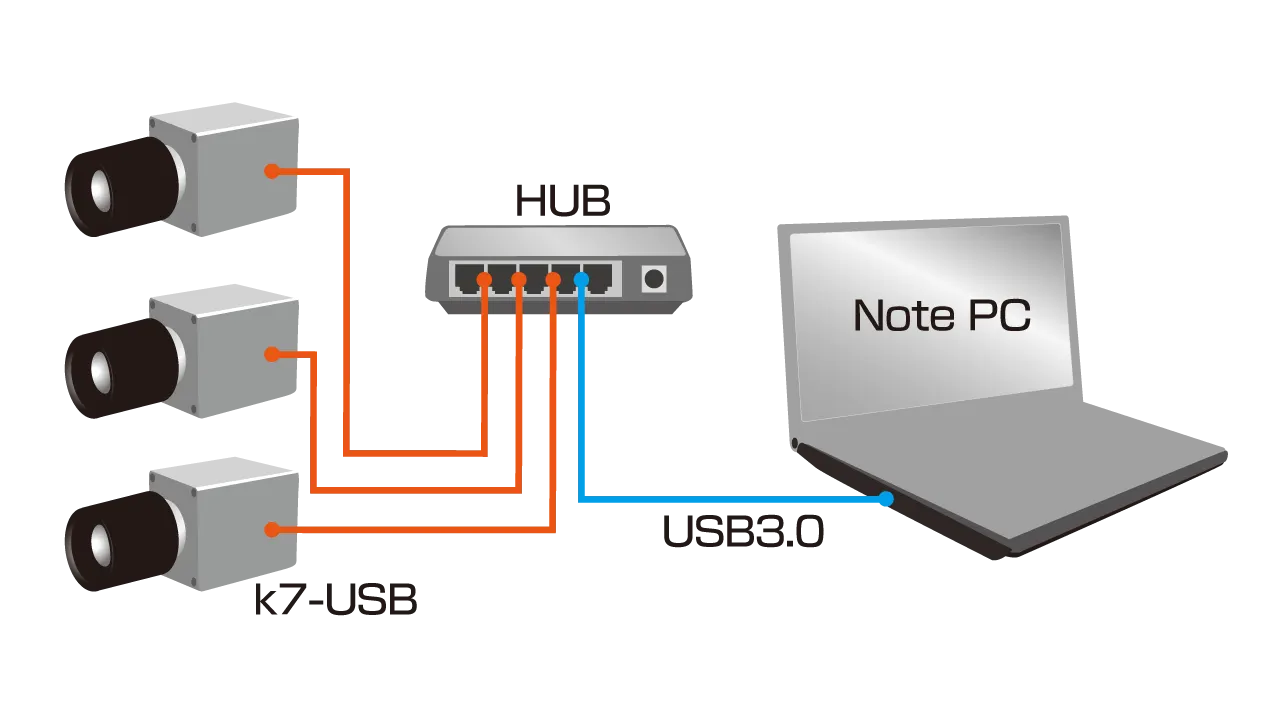

複数のカメラで撮影
ハブを経由して接続すれば、PC1台で簡単にマルチカメラシステムの構築ができます。3次元計測への拡張も容易です。
※複数台のカメラ撮影には、別途同期ケーブルが必要になります。
また、ハブとハブ～PC間ケーブルは別売りオプションです。
