テイラー・クエット流れとは？テイラー渦の原理・用途・PIV計測を解説

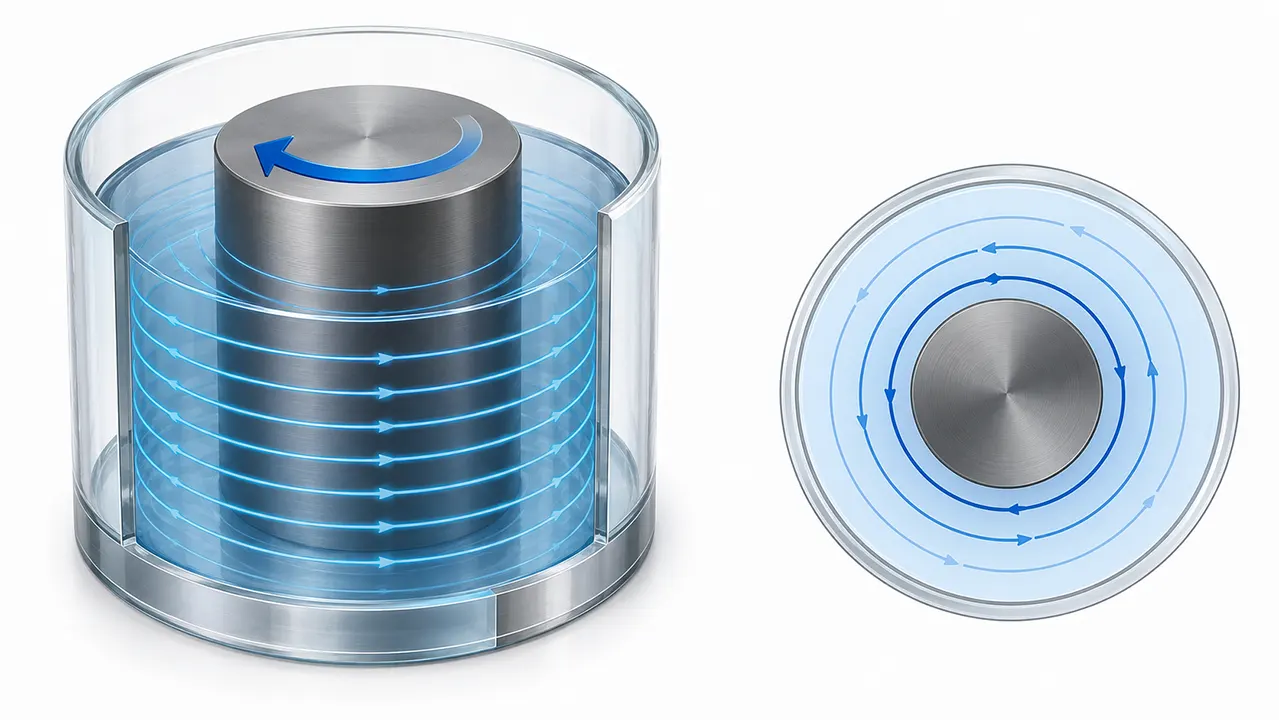

内円筒を回転させると、円筒の表面に接している流体も引きずられるように動き始めます。

さらに、流体の動きは粘性によって隣り合う層へ伝わり、円筒間に円周方向の流れが生まれます。

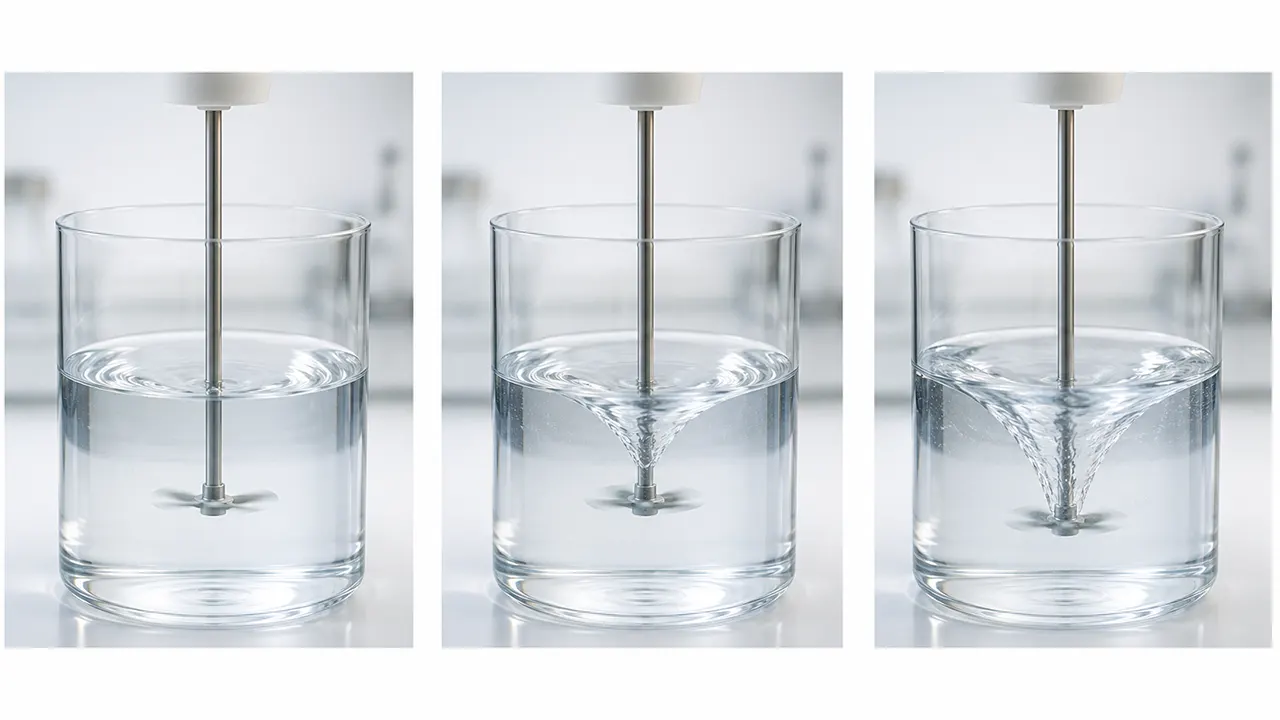

イメージとしては、洗濯槽を回したときに、槽の近くにある水から動き始める状態に似ています。ただし、実際の洗濯機では形状や水の動きが複雑なため、あくまで回転が周囲の流体へ伝わるイメージです。

内円筒に近い流体は、回転する円筒に引きずられるため速く流れます。一方、固定された外円筒に近づくほど、流れは遅くなります。

このように、内側と外側で流れる速さが異なる状態が形成されます。

回転速度が低い間は、流体の粘性が小さな乱れを抑えるため、流れは比較的安定しています。この状態が円形クエット流れです。

内円筒の回転速度を上げると、内側を速く流れる流体に働く遠心力も強くなります。

一定の条件を超えると、それまで安定していた流れの中で、流体が外側へ移動しようとする小さな乱れが成長します。外側へ向かう流れが生じると、それを補うように別の場所では内側へ戻る流れが生まれます。

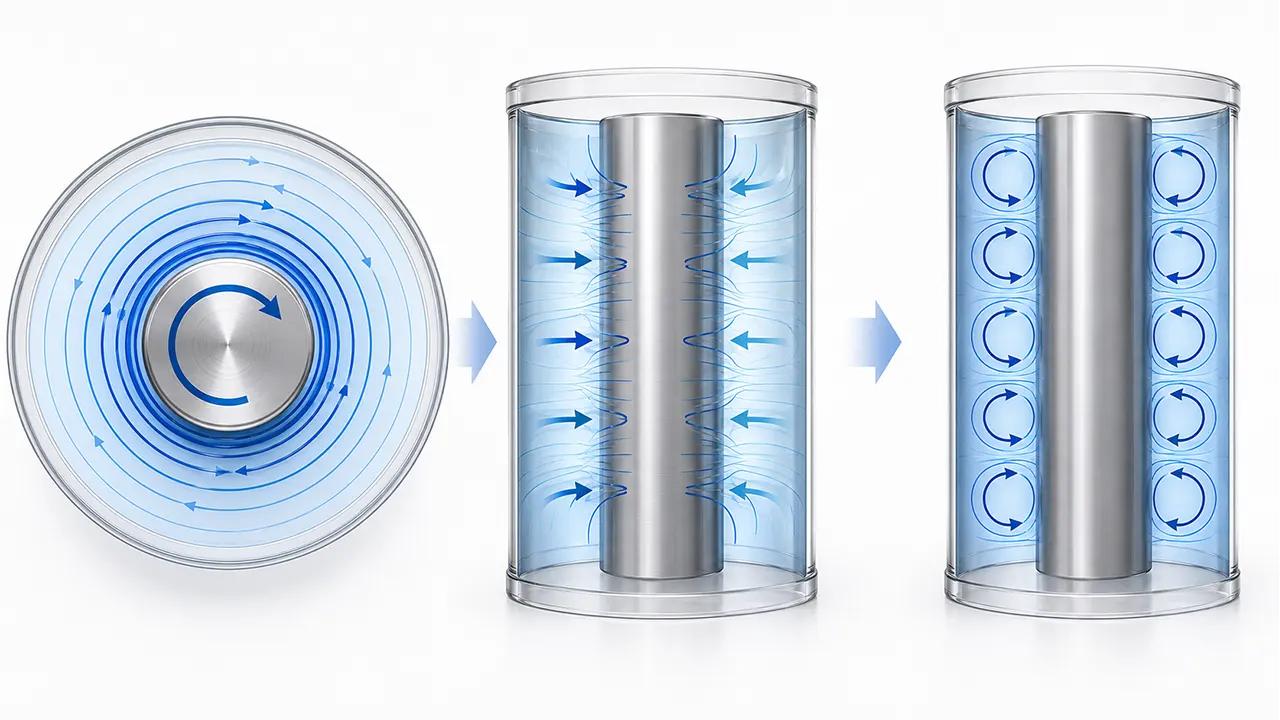

この往復する流れが循環へ成長し、隣り合う渦が反対方向へ回転しながら、円筒の軸方向に規則的に並びます。これがテイラー渦です。外円筒を固定して内円筒を回転させる条件では、円形クエット流れは内円筒の速度が十分に高くなると不安定になり、軸対称のテイラー渦へ遷移します。

回転 → 粘性による伝達 → 流速差 → 流れの不安定化 → テイラー渦

テイラー渦が発生する条件は、回転速度だけで決まるわけではありません。円筒間のすき間や円筒の大きさ、流体の粘度、内外円筒の回転条件などによって変化します。

つまり、テイラー渦は単に「速く回したから発生する」のではなく、流れを安定させようとする粘性と、流体を外側へ動かそうとする作用のバランスが崩れることで現れる渦構造です。

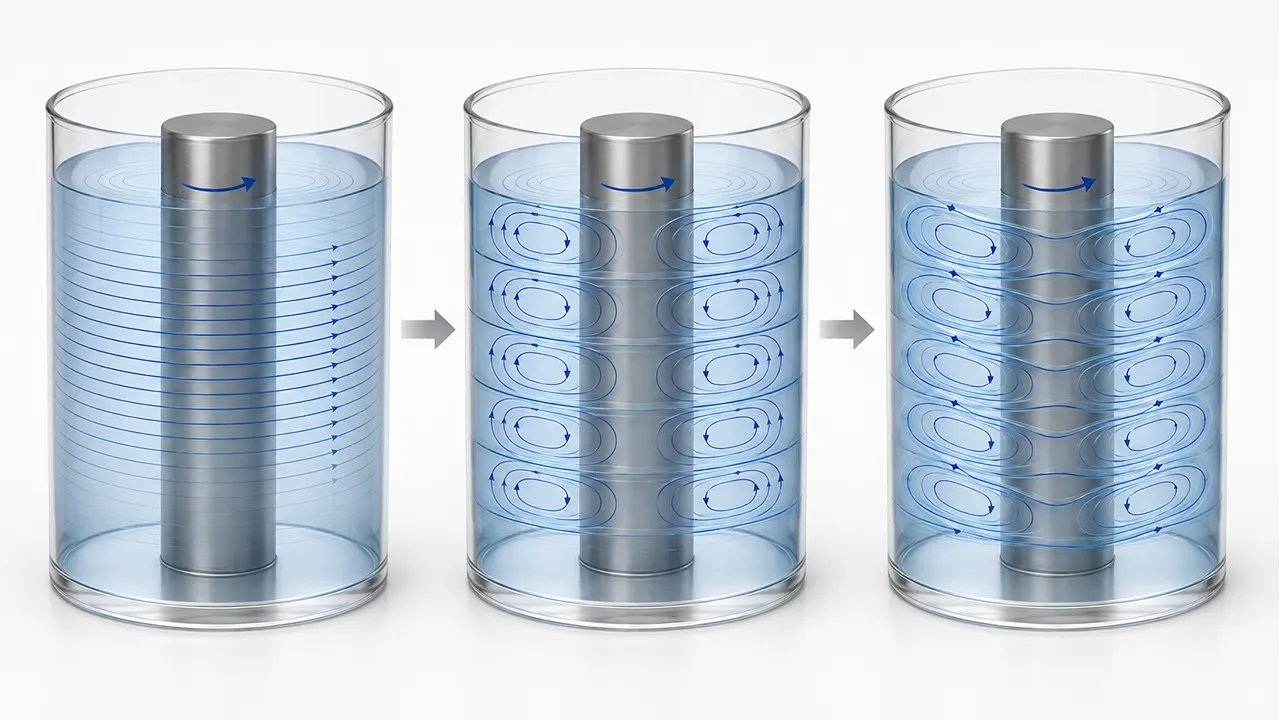

テイラー・クエット流れは、円筒の回転速度によって見え方が大きく変わります。代表的な外円筒固定・内円筒回転の条件では、滑らかな流れから規則的な渦が生まれ、さらに複雑な流れへ変化していきます。

内円筒の回転速度が低いとき、流体は主に円周方向へ滑らかに流れます。この状態が円形クエット流れです。軸方向に並ぶ大きな渦はまだ見られず、流れは比較的安定しています。

回転速度を上げて一定の条件を超えると、それまで安定していた流れが不安定になり、ドーナツ状のテイラー渦が円筒の軸方向に並びます。

隣り合う渦は互いに反対方向へ回転し、規則的な縞模様のように見えることがあります。外円筒を固定して内円筒を回転させる代表的な条件では、円形クエット流れからテイラー渦流れへの遷移が観察されます。

さらに回転速度を上げると、整然と並んでいたテイラー渦が円周方向に波打つようになります。この状態は波状テイラー渦流れと呼ばれます。

回転速度が高くなるにつれて時間的な変動も増え、流れは次第に複雑になります。条件によっては、規則的な渦構造を一部残しながら、乱流へ移行していきます。

ただし、特定の回転数になれば必ず同じ流れが現れるわけではありません。

流れが変化する条件は、円筒の大きさや円筒間のすき間、流体の粘度、内外円筒の回転方向などによって異なります。内円筒と外円筒をそれぞれ回転させる条件では、らせん状の渦など、異なる流動状態が現れる場合もあります。

このように、テイラー・クエット流れは、回転条件を変えるだけで規則的な流れから複雑な流れまで観察できることから、流れの不安定性や乱流への変化を研究する代表的な対象となっています。

一般的な攪拌槽とは異なり、回転条件によって流れを調整しやすい点が特徴です。身近な製品に置き換えると、医薬品、化学製品、食品、樹脂材料などをつくる際の、「材料を均一に混ぜながら反応させる工程」につながる技術です。

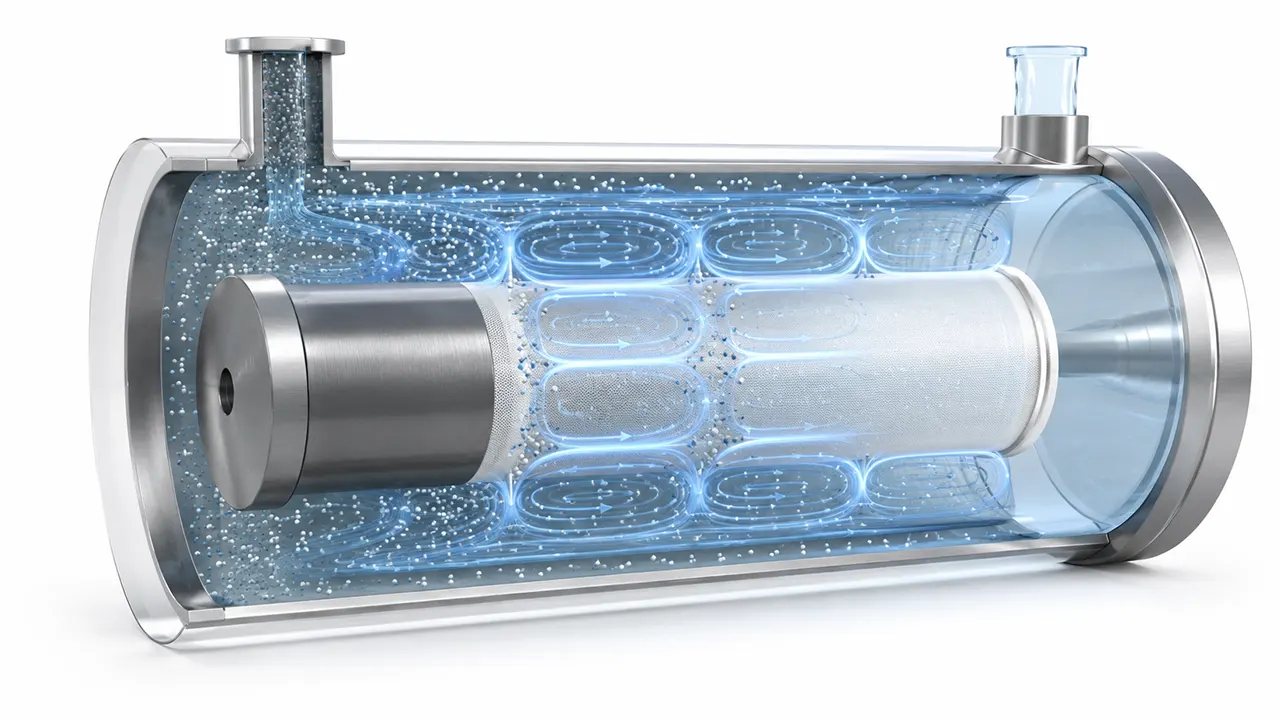

この仕組みは、水処理や粒子分離のほか、血液から血漿や血小板などの成分を分離する回転膜装置にも利用・研究されています。

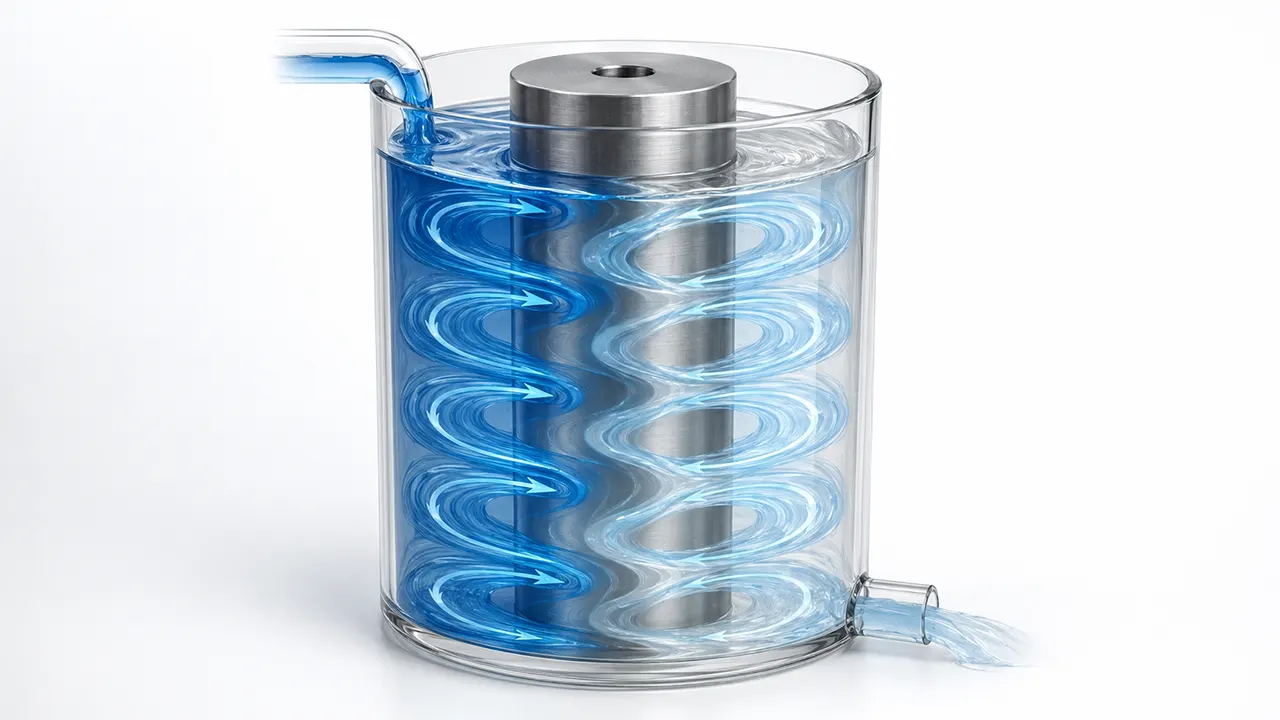

テイラー・クエット流れは、化学反応や液体の混合、膜ろ過、結晶・微粒子の製造など、さまざまな分野への活用が研究されています。こうした用途で流れを効果的に利用するには、装置の中にどのような渦が形成され、流体がどの方向へ、どの程度の速さで動いているのかを把握することが重要です。

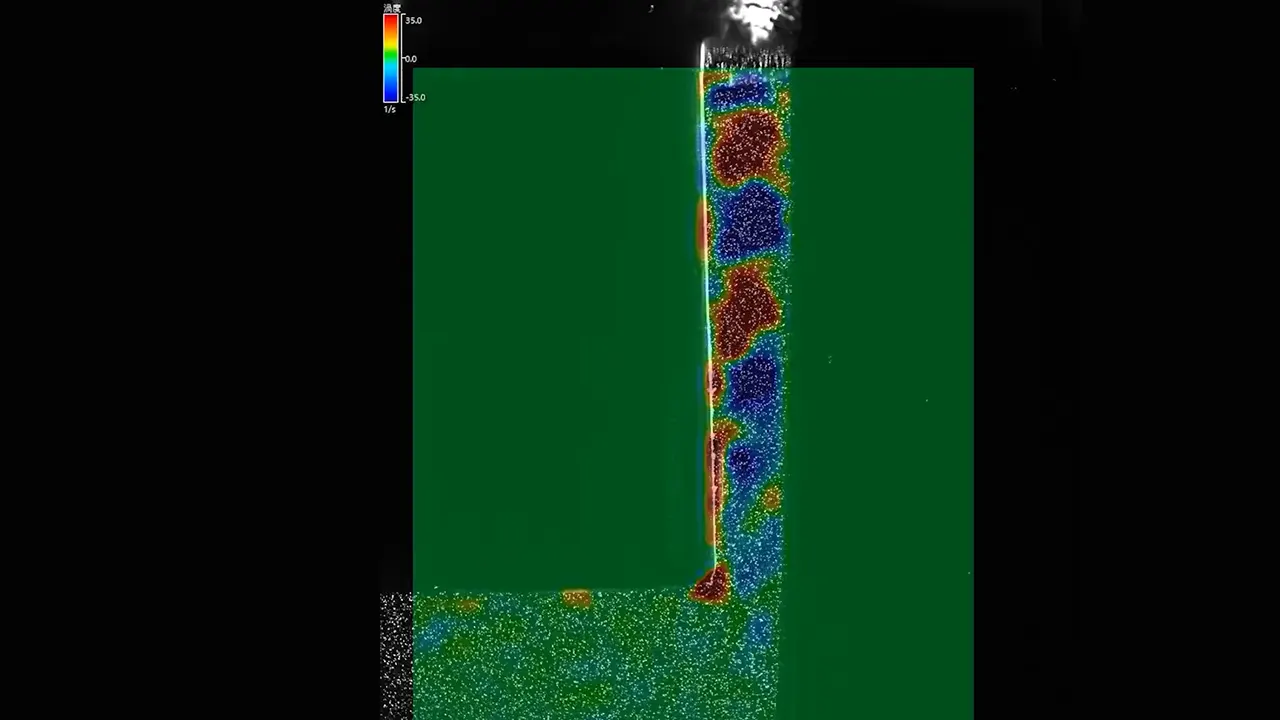

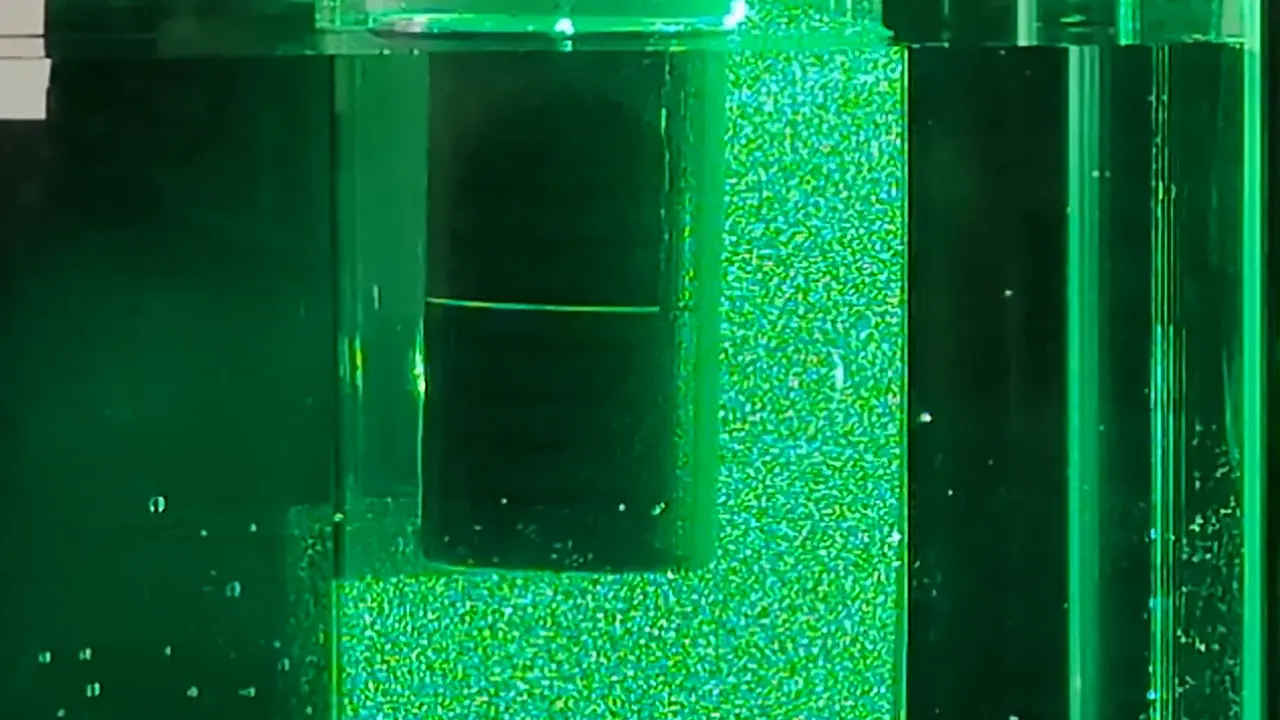

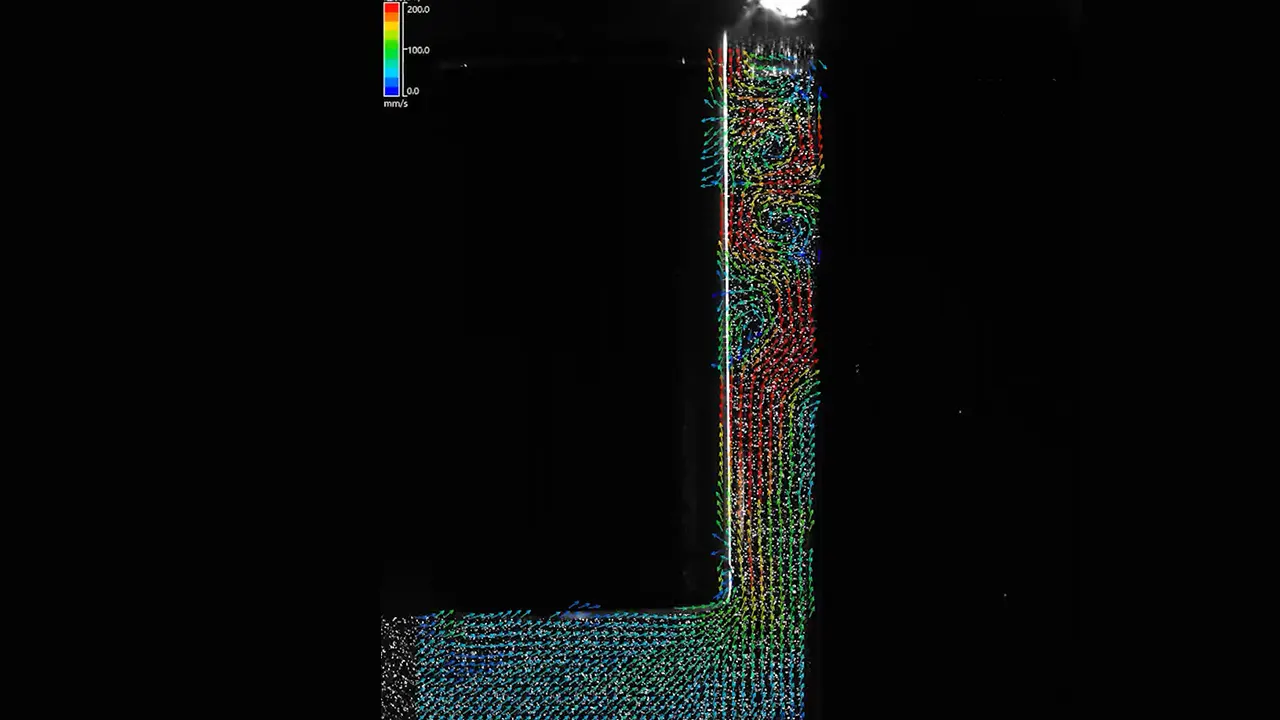

そこで、テイラー・クエット流れをPIVで計測し、円筒間に形成された流れを撮影画像・速度ベクトル・渦度分布で可視化しました。以下の動画では、目視では捉えにくいテイラー渦を、撮影画像・速度ベクトル・渦度分布で比較したPIV計測事例をご覧いただけます。

※PIV（Particle Image Velocimetry：粒子画像流速測定法）は、流体中のトレーサー粒子を撮影し、画像間の移動量から流れの方向と速さを求める計測方法です。

テイラー・クエット流れを撮影するだけでも、規則的な渦構造を観察できます。
しかし、PIVを用いることで、渦の形を見るだけでなく、流れの方向・速さ・回転の強さを数値として比較できます。今回の計測では、次の3つの結果を順番に示します。

同じ現象を異なる表示方法で比較することで、テイラー・クエット流れの構造を、視覚的かつ定量的に理解できます。PIVは、回転速度や流体条件を変えた際の比較、数値解析結果との検証、装置内部の流動状態の評価などにも活用できます。

渦度を表示することで、元画像や速度ベクトルだけでは判断しにくい、次のような違いを捉えやすくなります。
